Siemens 6GK5302-7GD00-2GA3 SCALANCE X302-7EEC switch IE gestionado

Descripción

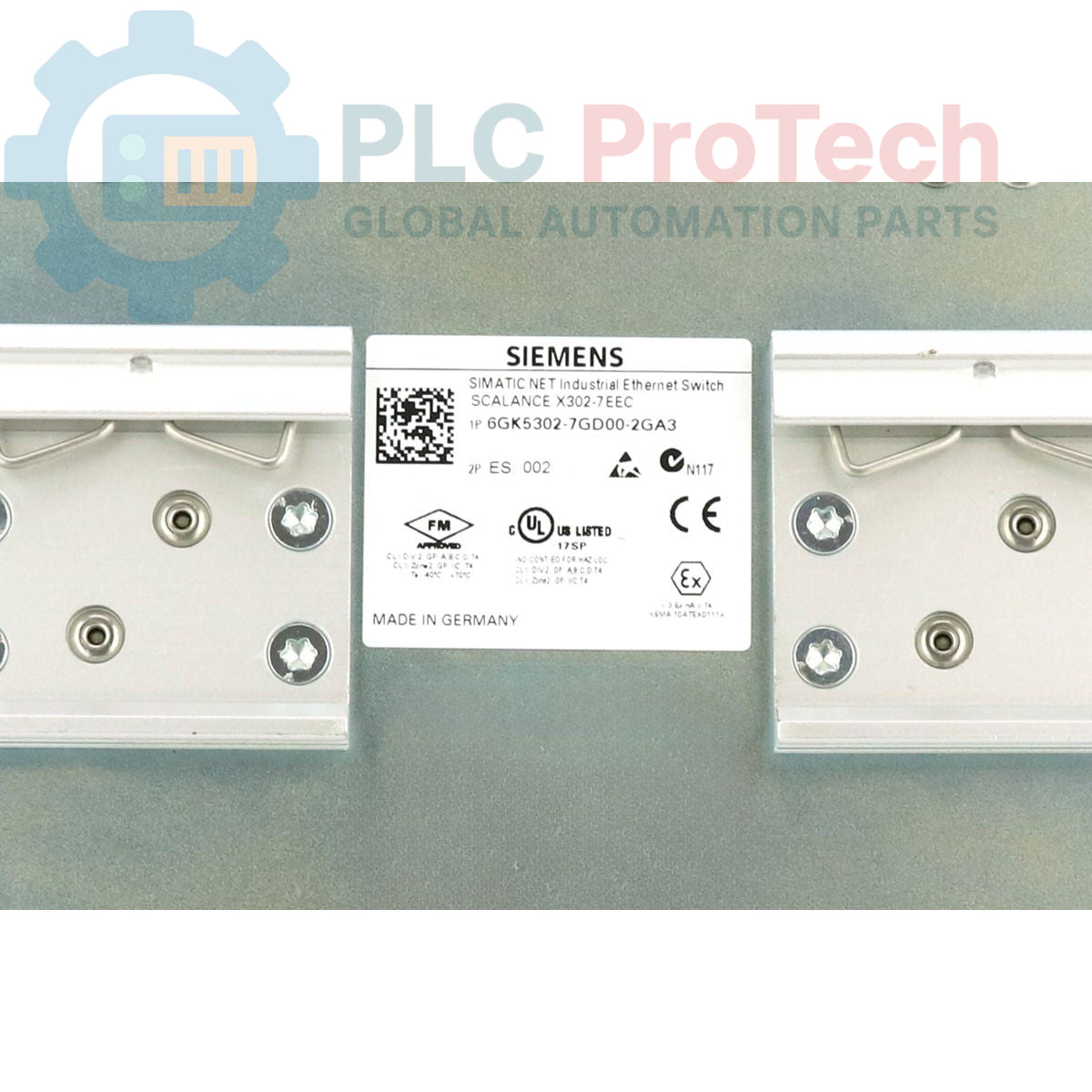

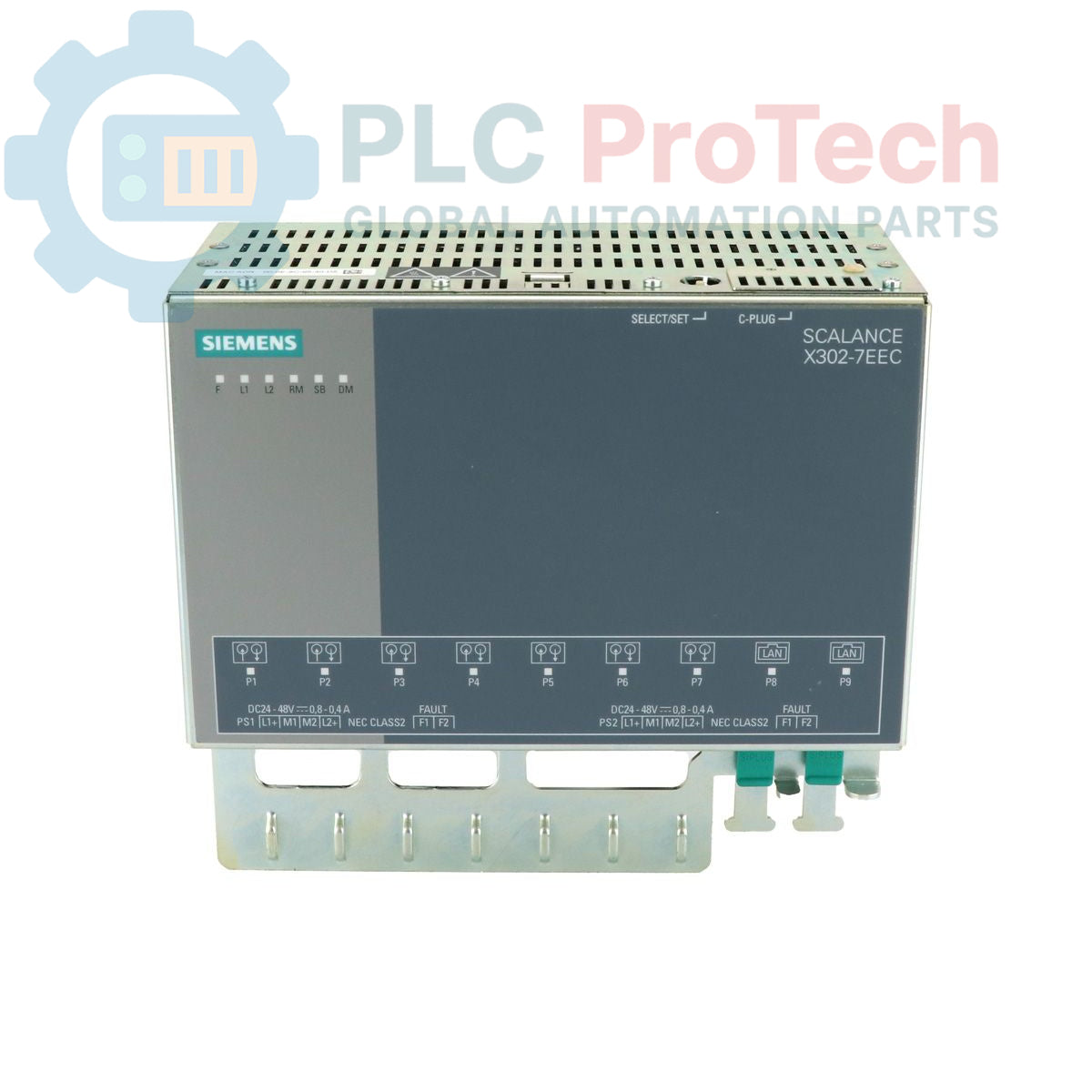

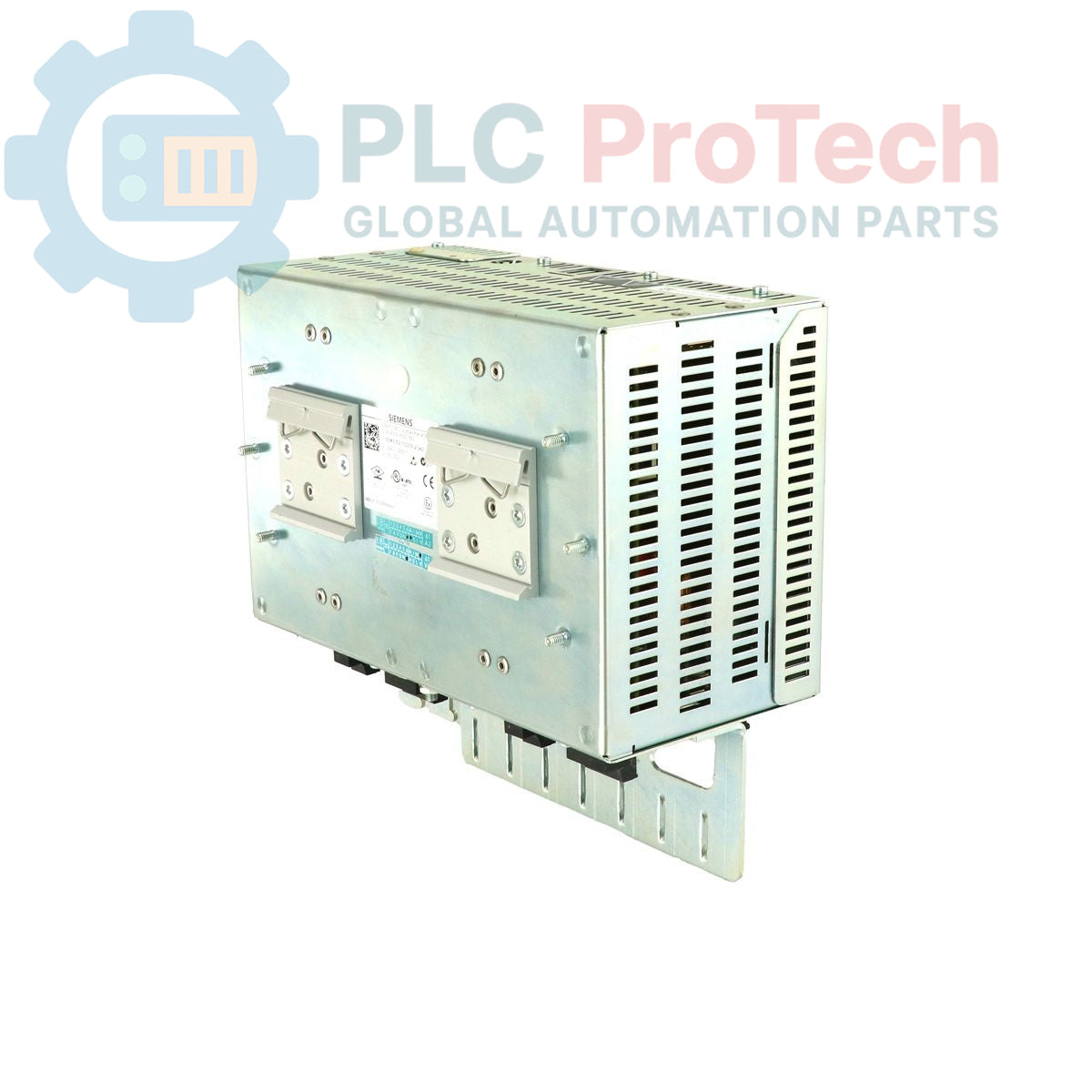

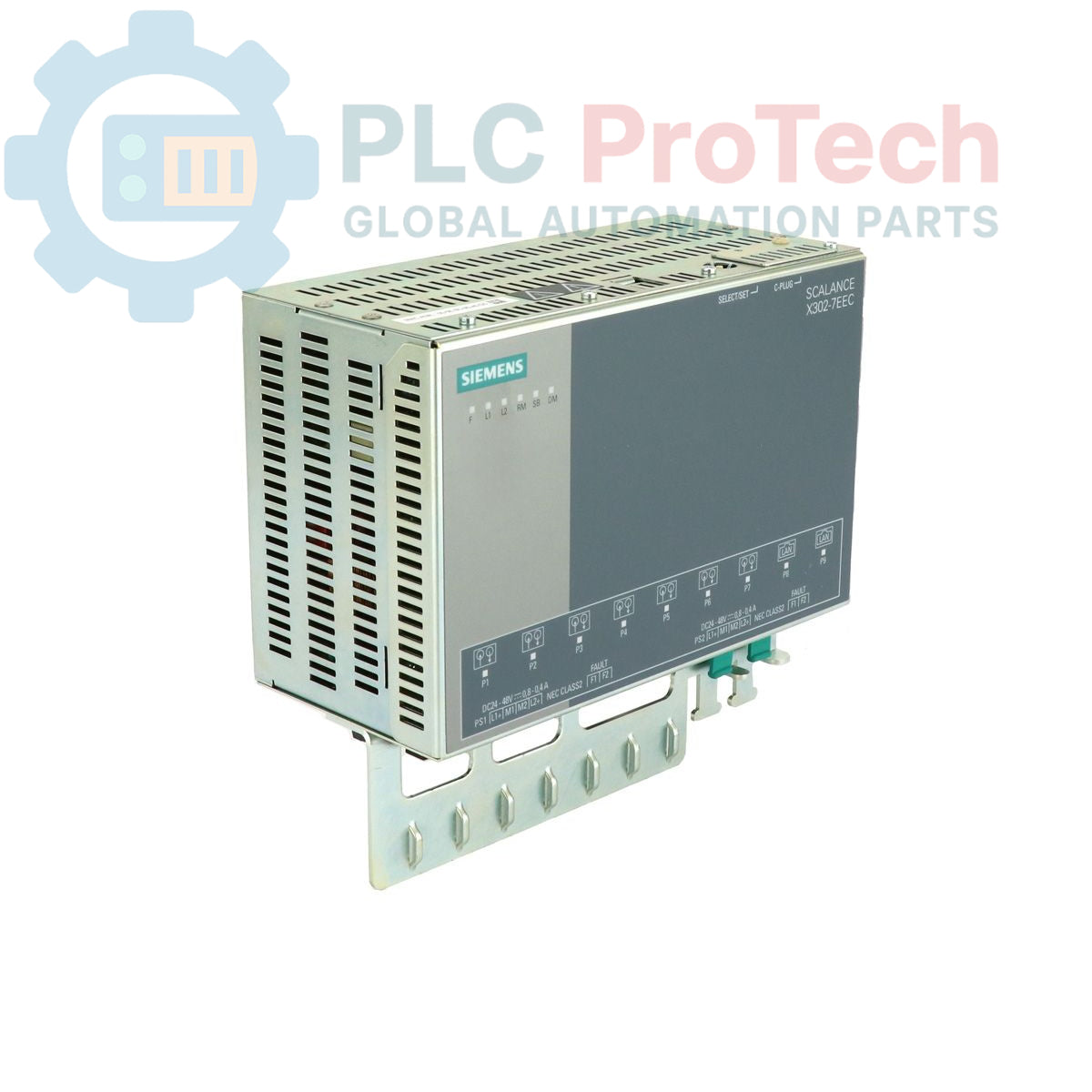

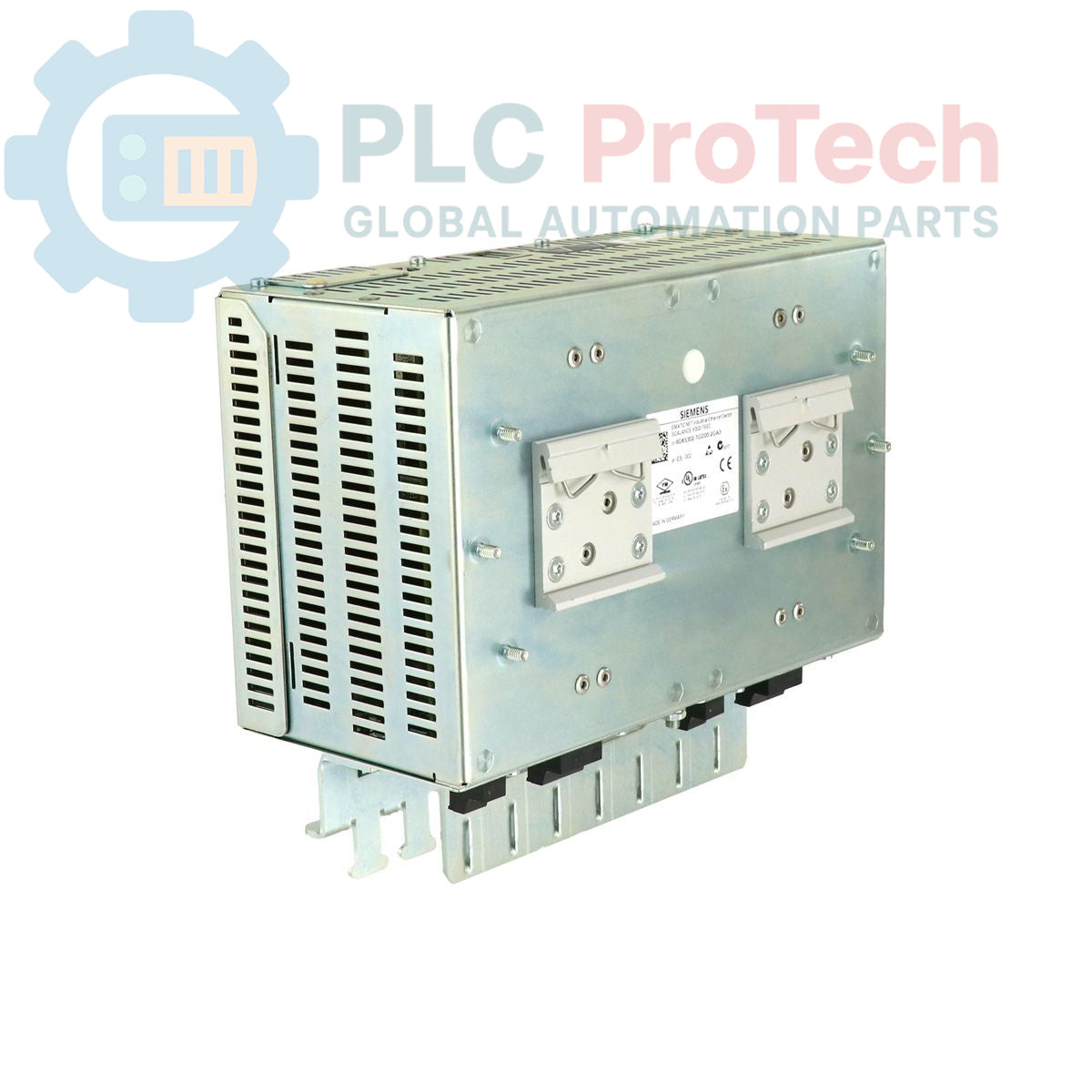

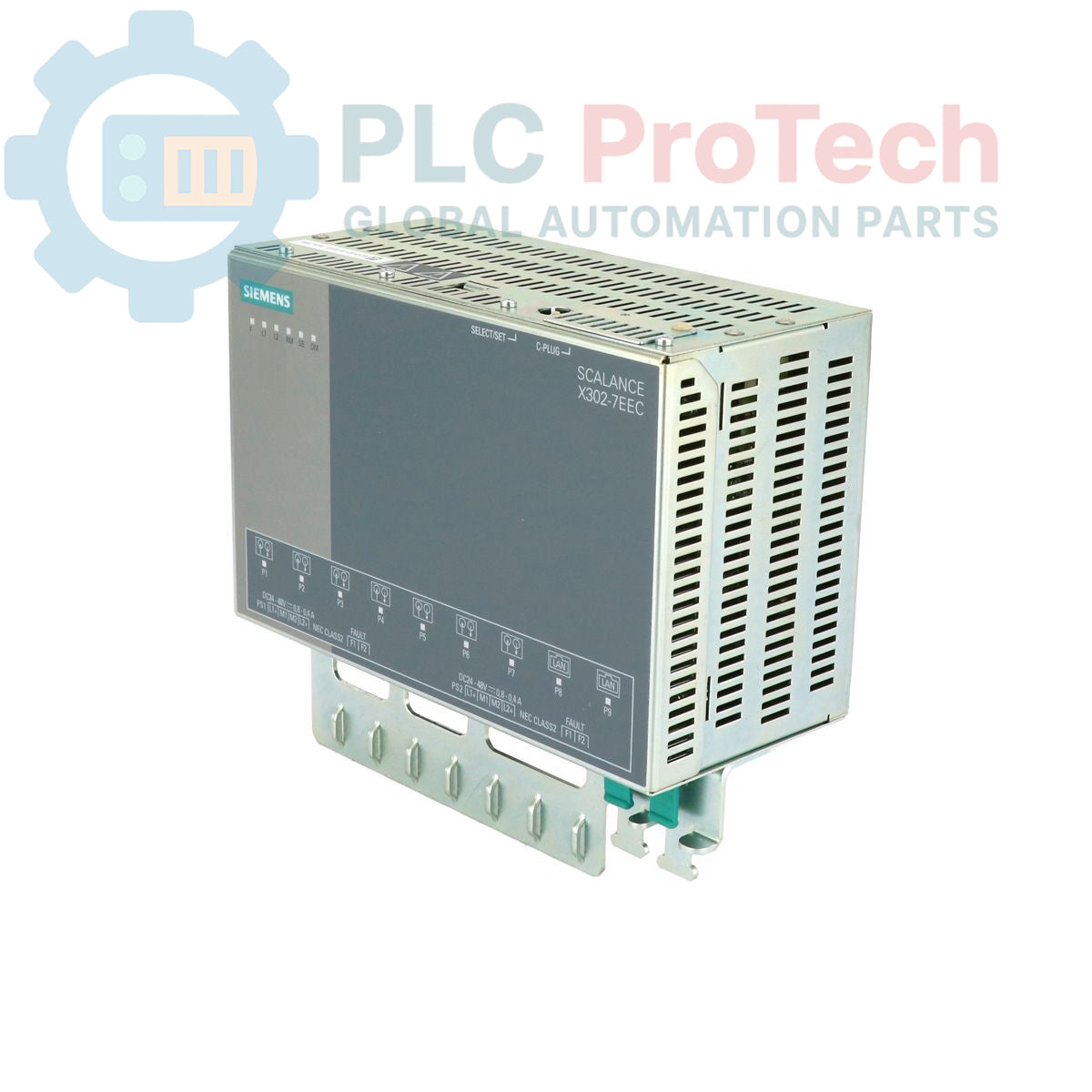

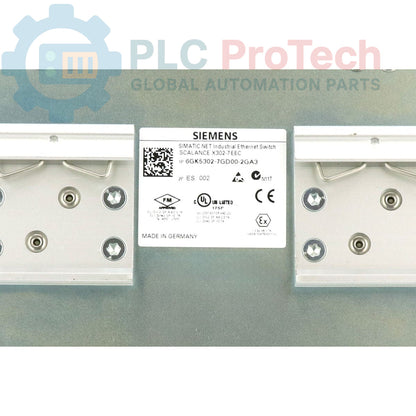

El 6GK5302-7GD00-2GA3 de Siemens es un switch Ethernet industrial (IE) compacto y gestionado de la serie SCALANCE X302-7EEC. Este dispositivo está diseñado para aplicaciones de redes industriales y ofrece una configuración versátil de puertos, incluidos dos puertos RJ45 de 10/100/1000 Mbit/s y siete puertos LC de fibra óptica (FO) de 100 Mbit/s. Funciona como dispositivo PROFINET IO e incorpora funciones de gestión de red, un administrador de redundancia integrado y compatibilidad con funciones de oficina estándar como RSTP, VLAN e IGMP. La información de diagnóstico se proporciona mediante indicadores LED y un contacto de señalización de errores, con opciones de configuración accesibles a través de un pulsador de selección/configuración. Diseñado para entornos industriales exigentes, el switch cuenta con una unidad de alimentación redundante de 24 V CC y un recubrimiento protector, e incluye un C-plug en el suministro.

Características

• Funcionalidad de switch Ethernet industrial gestionado
• 2 puertos RJ45 de 10/100/1000 Mbit/s
• 7 puertos LC de fibra óptica (FO) de 100 Mbit/s
• Compatibilidad con dispositivos PROFINET IO
• Administrador de redundancia integrado
• Admite funciones de oficina (RSTP, VLAN, IGMP)
• Diagnóstico mediante LED y contacto de señalización de errores
• Pulsador de selección/configuración
• Capacidad de alimentación redundante de 24 V CC
• Recubrimiento protector para protección ambiental
• C-plug incluido para facilitar la sustitución

Aplicaciones

• Redes Ethernet industriales que requieren conmutación gestionada y funciones de diagnóstico.
• Integración en sistemas PROFINET IO para el intercambio y control de datos.
• Aplicaciones que requieren una alta disponibilidad mediante redundancia de red.
• Implementación en entornos donde la comunicación por fibra óptica resulta beneficiosa para largas distancias o aislamiento eléctrico.
• Uso en entornos industriales exigentes gracias al recubrimiento protector.

Especificaciones técnicas

Conexiones / interfaces

• Puertos RJ45: Para conexiones Ethernet estándar de 10/100/1000 Mbit/s.
• Puertos de fibra óptica LC: Para conexiones Ethernet de fibra óptica de 100 Mbit/s.
• Terminales de alimentación: Para la entrada redundante de alimentación de 24 V CC.
• Contacto de señalización de errores: Para la indicación externa de fallos.
• Pulsador de selección/ajuste: Para la configuración y el diagnóstico local del dispositivo.

Directrices de instalación

1. Desconexión de la alimentación: Asegúrese de que toda la alimentación del área de instalación esté desconectada antes de montar o cablear el dispositivo.
2. Montaje: Monte firmemente el switch SCALANCE en una envolvente industrial adecuada o en un riel DIN, garantizando una ventilación suficiente.
3. Conexión de alimentación: Conecte la fuente de alimentación redundante de 24 V CC a los terminales designados, respetando la polaridad correcta. Utilice ambas entradas para obtener redundancia cuando sea necesario.
4. Puesta a tierra: Establezca una conexión de tierra de protección (PE) segura con el terminal de puesta a tierra del dispositivo para garantizar la seguridad eléctrica y minimizar las interferencias electromagnéticas.
5. Cableado Ethernet: Conecte los cables Ethernet RJ45 a los puertos correspondientes. Para las conexiones de fibra óptica, utilice cables de fibra óptica LC adecuados y manipúlelos correctamente para evitar daños.
6. Configuración: Realice la configuración inicial mediante el pulsador de selección/ajuste o a través de herramientas de gestión de red para integrar el switch en la infraestructura de red existente.
7. Verificación: Después de la instalación y el encendido, verifique los diagnósticos LED para confirmar el funcionamiento correcto y el estado de la red.
