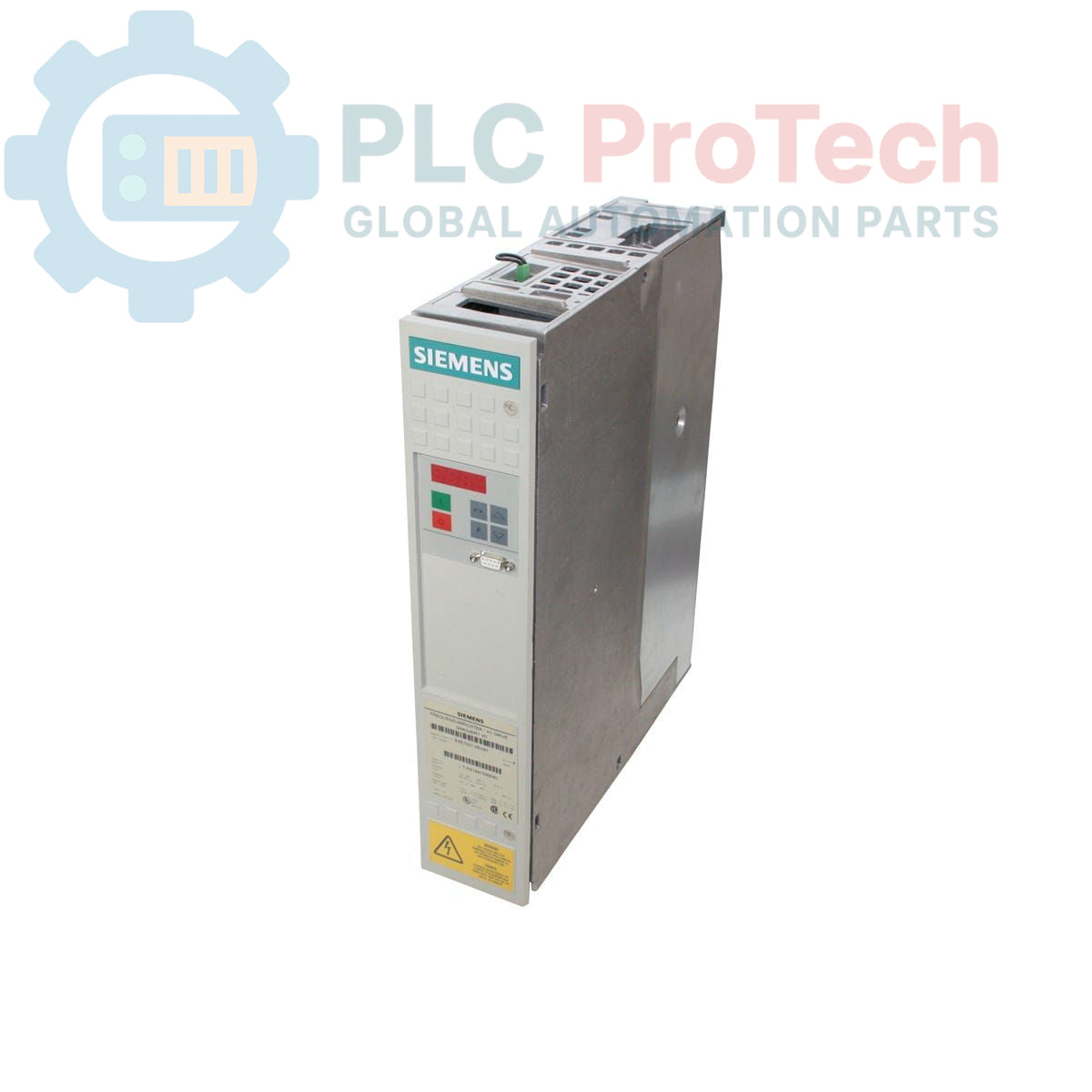

Siemens 6SE7016-1EA21-Z Unidad compacta SIMOVERT MASTERDRIVES VC

Descripción

El 6SE7016-1EA21-Z es un convertidor de frecuencia compacto SIMOVERT MASTERDRIVES VC, diseñado para el control de motores de alta precisión en sistemas de automatización industrial. Esta unidad funciona con una tensión de alimentación trifásica de 380-460 V CA a 50/60 Hz. Cuenta con una corriente de salida nominal de 6,1 A y ofrece una capacidad de potencia de 2,2 kW. El 6SE7016-1EA21-Z utiliza una envolvente con grado de protección IP20, prevista para su instalación dentro de armarios eléctricos protegidos. Esta unidad de accionamiento básica está diseñada como una base modular que permite integrar opciones funcionales adicionales según los requisitos específicos de cada aplicación.

Características

• Tipo de accionamiento: Convertidor de frecuencia con control vectorial (VC)
• Potencia nominal: 2,2 kW
• Corriente nominal: Salida nominal de 6,1 A
• Tensión de entrada: CA trifásica de 380-460 V, 50/60 Hz
• Diseño: Unidad compacta con protección IP20
• Arquitectura modular: Configuración de accionamiento básica con opciones ampliables en campo

Aplicaciones

• Sistemas transportadores y manipulación de materiales
• Control de bombas y ventiladores
• Husillos de máquinas herramienta
• Líneas de fabricación de procesos
• Control general de movimiento en entornos industriales

Especificaciones técnicas

Directrices de instalación

• Montaje: Instale la unidad en posición vertical dentro de un armario conforme con IP20. Asegúrese de que haya suficiente espacio libre por encima y por debajo de la unidad para disipar el calor.
• Entorno: El entorno de funcionamiento debe estar libre de polvo conductor, gases agresivos y humedad excesiva. Mantenga la temperatura ambiente dentro de los límites especificados para el accionamiento.
• Cableado: Conecte la entrada de CA trifásica a los terminales de alimentación designados. Utilice un apantallamiento adecuado para los cables del motor a fin de reducir las interferencias electromagnéticas (EMI).
• Puesta a tierra: Asegúrese de realizar una conexión eléctrica de alta integridad a tierra con el chasis del armario para cumplir los requisitos de seguridad y mejorar la inmunidad al ruido.
• Refrigeración: Esta unidad requiere un flujo de aire activo. Compruebe que los ventiladores internos del armario funcionen correctamente y que las rejillas de entrada de aire no estén obstruidas.
