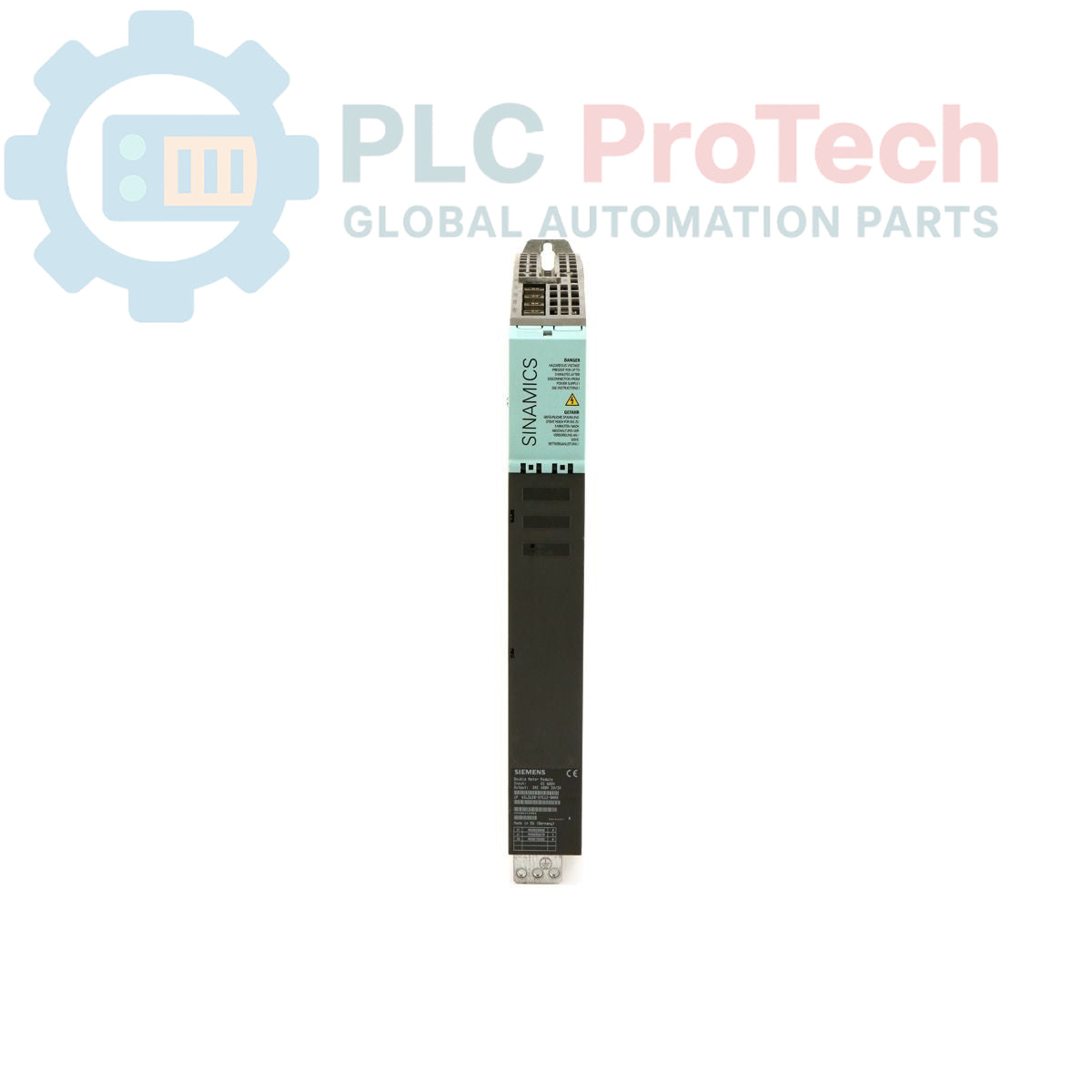

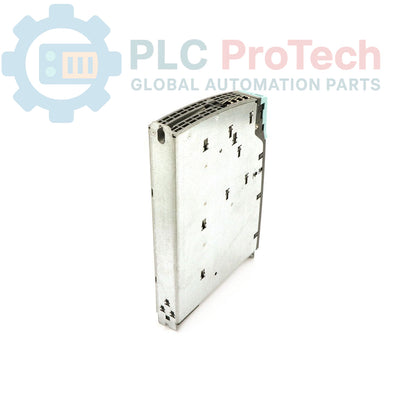

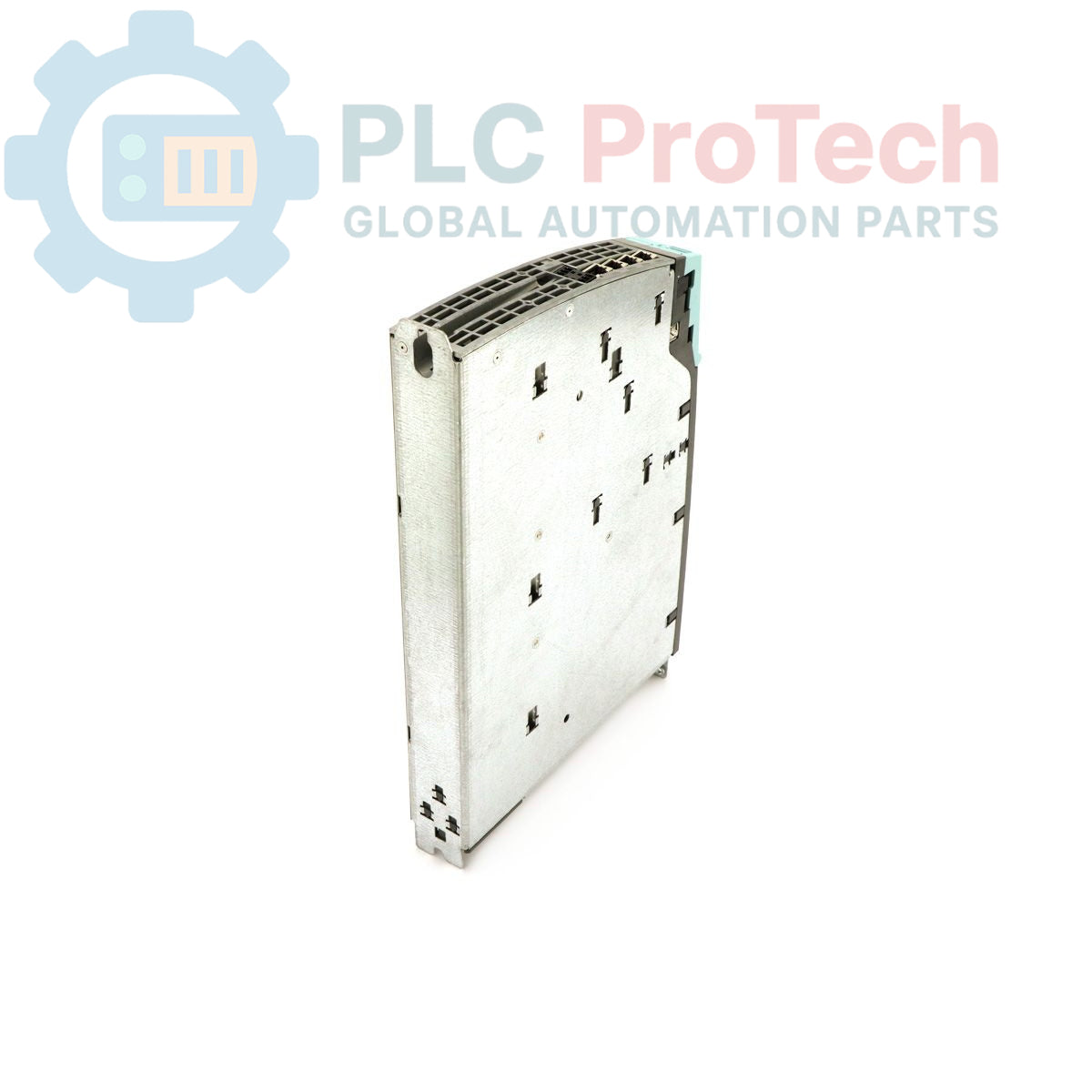

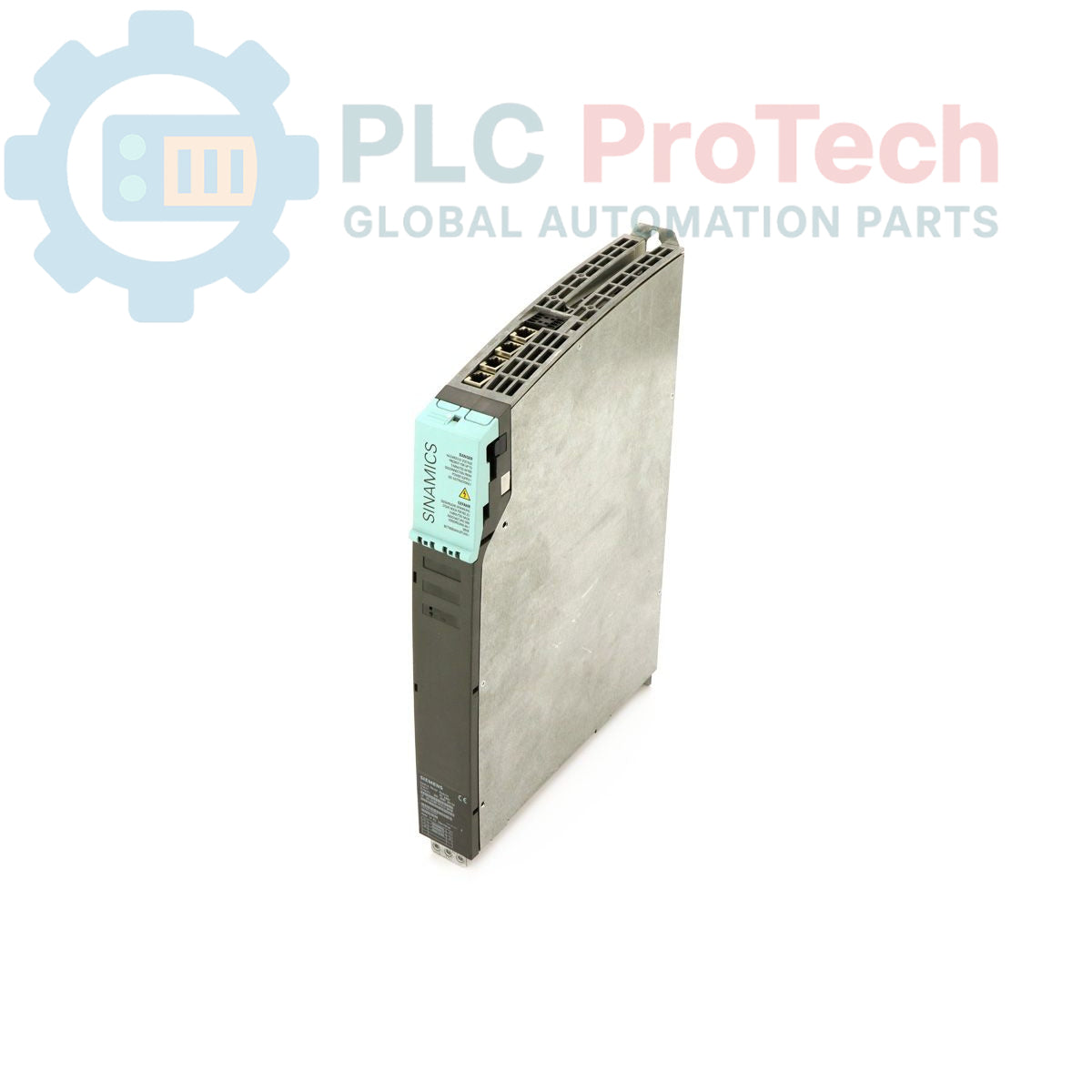

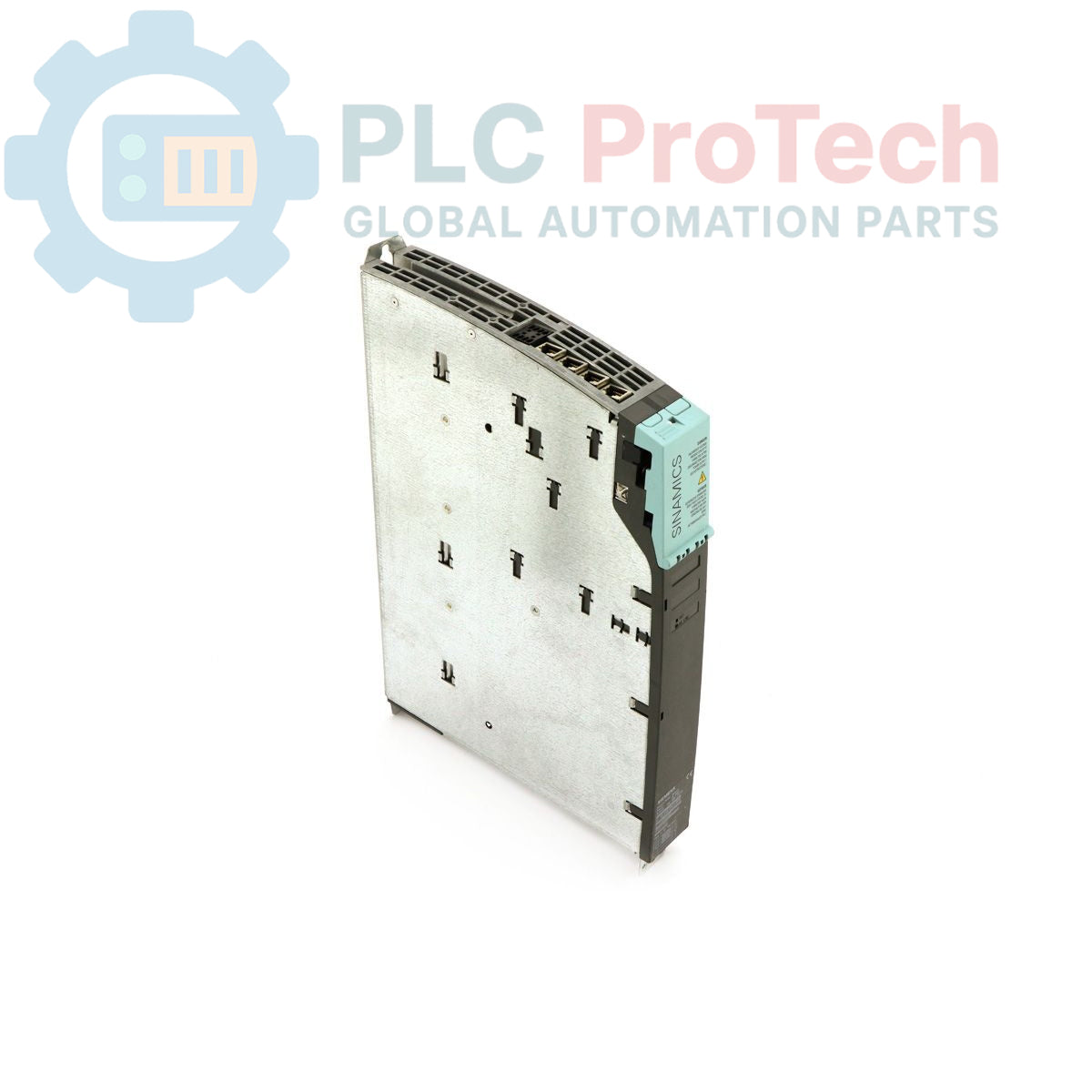

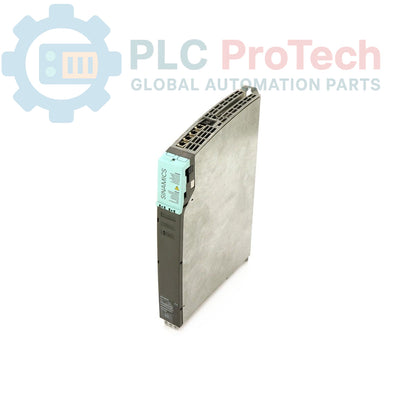

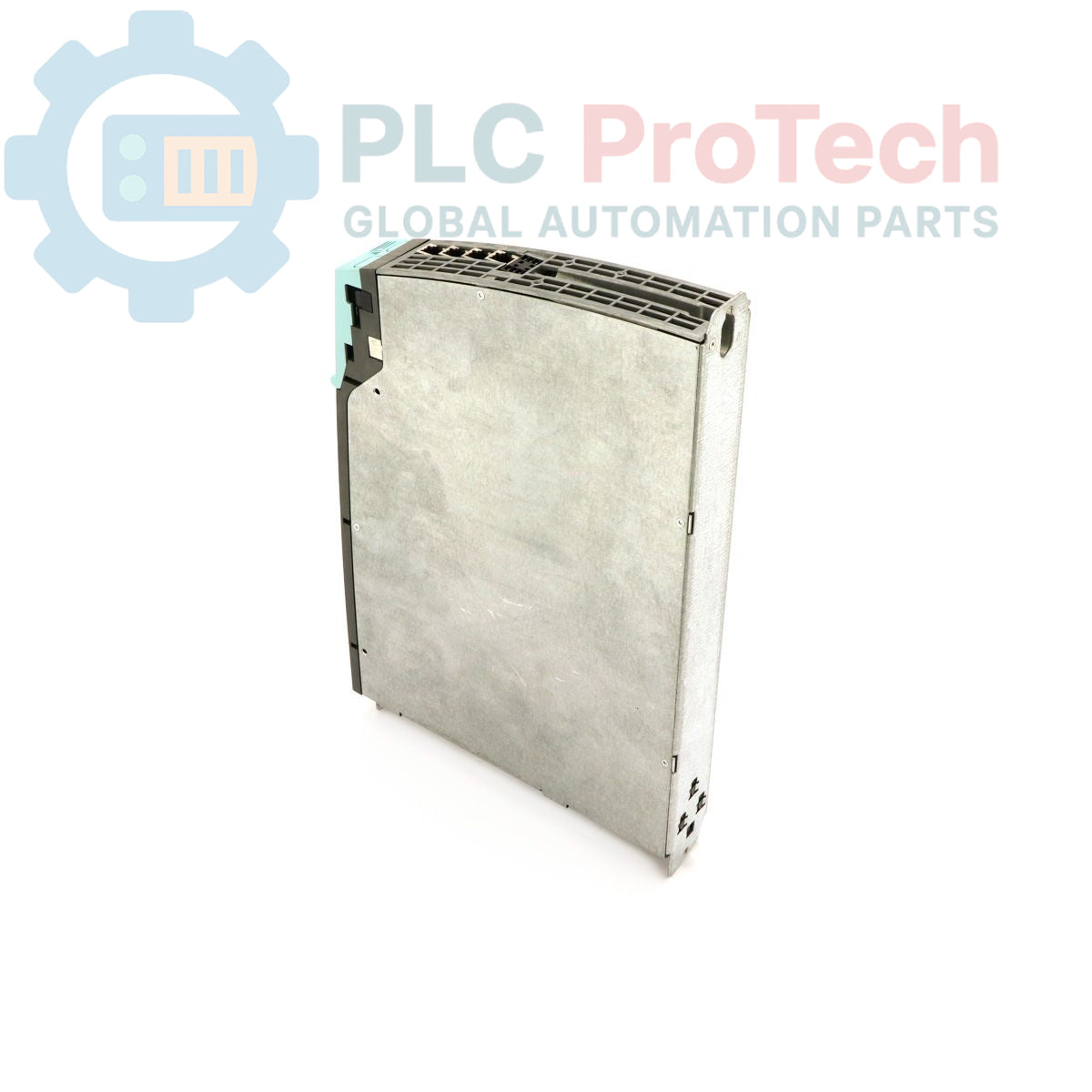

Siemens 6SL3120-2TE13-0AA0 Módulo doble de motor SINAMICS S120

SKU 6SL3120-2TE13-0AA0

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: Siemens

  • Número de producto: 6SL3120-2TE13-0AA0

  • País de origen:Alemania

  • Tipo de producto: Módulos de doble motor

  • Código de barras: 85044095

  • Pago: Transferencia bancaria, Western Union

  • Peso: 5750g

  • Dimensiones: 38.00 cm x 28.00 cm x 5.00 cm

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Descripción

El 6SL3120-2TE13-0AA0 es un módulo de motor doble SINAMICS S120 de alto rendimiento, diseñado para controlar dos motores independientes en una sola unidad compacta. Funciona con una entrada de enlace de CC de 600 V CC (compatible con un rango de alimentación de 510–720 V CC) y proporciona una salida de 400 V CA trifásica con una corriente nominal de 3 A por canal. Gracias a su refrigeración interna por aire integrada, el módulo mantiene la estabilidad térmica en condiciones de funcionamiento exigentes. La unidad está equipada con un cable DRIVE-CLiQ para una comunicación rápida y fiable con la unidad de control y otros componentes del sistema de accionamiento. Este módulo de motor doble es un componente esencial para sistemas de control de movimiento de alta densidad, como las máquinas sincronizadas multieje.

Características

  • Control de doble eje: Control independiente de dos motores en un único módulo que ahorra espacio.
  • Comunicación integrada: Incluye una interfaz DRIVE-CLiQ para una conexión rápida y sin interferencias con los componentes SINAMICS.
  • Eficiencia térmica: Cuenta con refrigeración interna por aire para facilitar el funcionamiento continuo.
  • Diseño compacto: Optimizado para bastidores de accionamiento modulares Booksize.
  • Compatibilidad escalable: Diseñado para integrarse en sistemas de accionamiento modulares S120; es el predecesor del 6SL3120-2TE13-0AA3.

Aplicaciones

  • Máquinas herramienta multieje y máquinas de medición por coordenadas
  • Brazos robóticos sincronizados y sistemas de manipulación
  • Máquinas de envasado y llenado de alta velocidad
  • Control de movimiento de precisión en maquinaria textil o de impresión
  • Líneas de producción modulares que requieren alimentación centralizada del bus de CC

Especificaciones técnicas

Característica Especificación
Fabricante Siemens
Marca SINAMICS
Gama S120
Modelo 6SL3120-2TE13-0AA0
Tipo de producto Módulo de motor doble
Ciclo de vida del producto Fin de producción
Sucesor 6SL3120-2TE13-0AA3

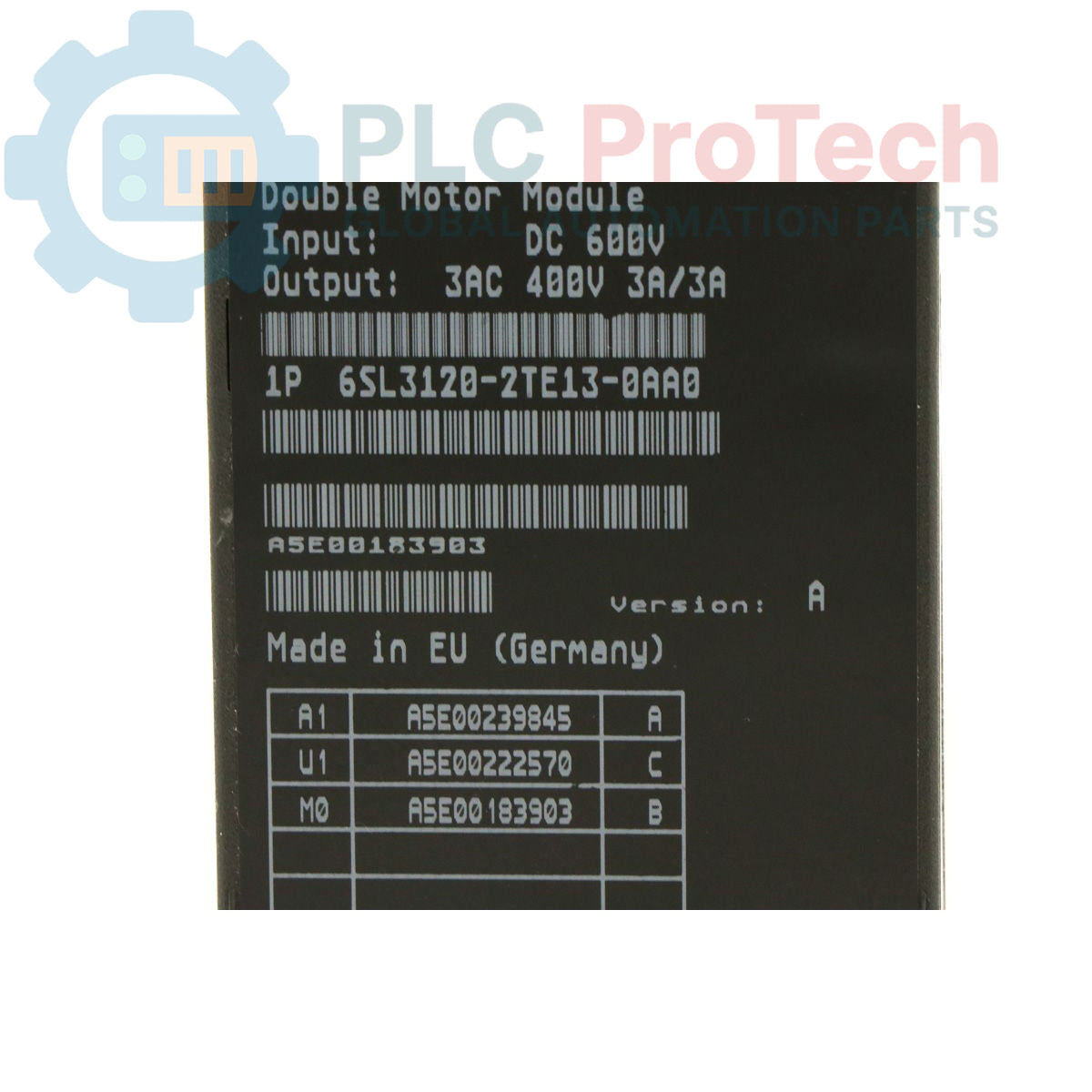

Alimentación de entrada 510-720 V CC
Salida nominal 400 V 3 CA
Corriente de salida 3 A / 3 A
Frecuencia de salida máx. 600 Hz
Peso 5.75 kg
Dimensiones 38.00 x 28.00 x 5.00 cm
Código de mercancía 85044095
Control de exportaciones (ECCN) EAR99

Instrucciones de instalación

  • Refrigeración: Asegúrese de que haya espacio libre suficiente por encima y por debajo del módulo para que el sistema interno de refrigeración por aire funcione eficazmente.
  • Montaje: Instálelo en un bastidor de variador Booksize. Asegúrese de que quede bien asentado mecánicamente en la placa posterior para establecer la conexión del bus de CC y de la alimentación auxiliar de 24 V.
  • Cableado DRIVE-CLiQ: Utilice el cable DRIVE-CLiQ suministrado para la conectividad. Mantenga los cables de comunicación separados de los cables de motor de alta potencia para evitar interferencias electromagnéticas.
  • Seguridad: Desconecte siempre la alimentación del bus de CC y espere el tiempo de descarga (normalmente 5 minutos) antes de realizar cualquier tarea de mantenimiento físico o desconectar cables.
  • Puesta a tierra: Establezca una conexión a tierra firme con el bastidor del variador para garantizar la compatibilidad EMC.

Preguntas frecuentes

¿Cuál es la principal ventaja del diseño del módulo de doble motor?

El módulo de doble motor permite controlar de forma independiente dos motores en una sola unidad Booksize, lo que reduce significativamente el espacio de instalación necesario en el armario de control.

¿Este módulo incluye el cable DRIVE-CLiQ?

Sí, esta unidad se suministra con el cable DRIVE-CLiQ para integrarse en la red SINAMICS S120.

¿Cuál es el modelo sucesor de este módulo de doble motor?

El modelo sucesor oficial es el 6SL3120-2TE13-0AA3.

¿Este módulo requiere refrigeración externa?

No, el módulo cuenta con un sistema integrado de refrigeración por aire interno.
