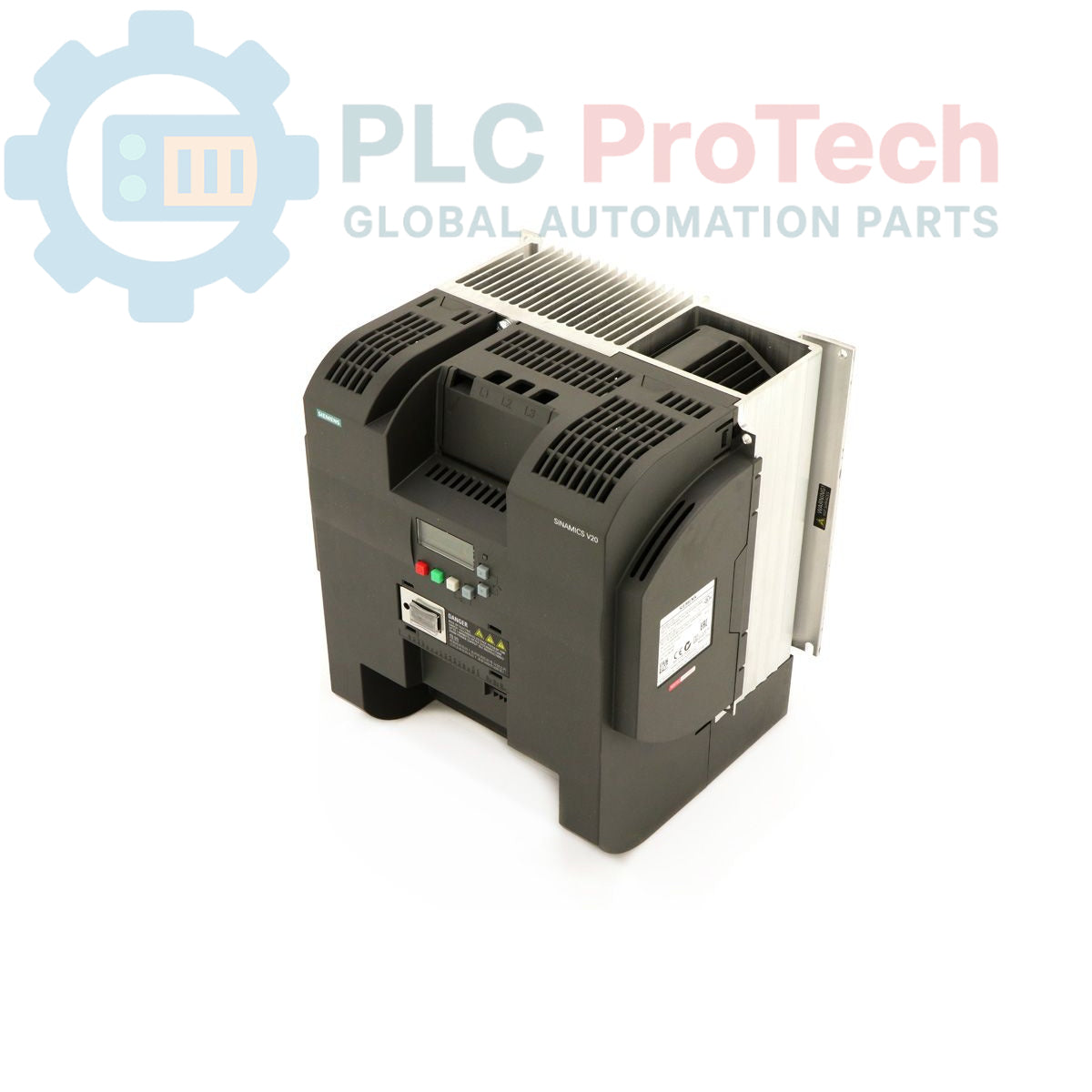

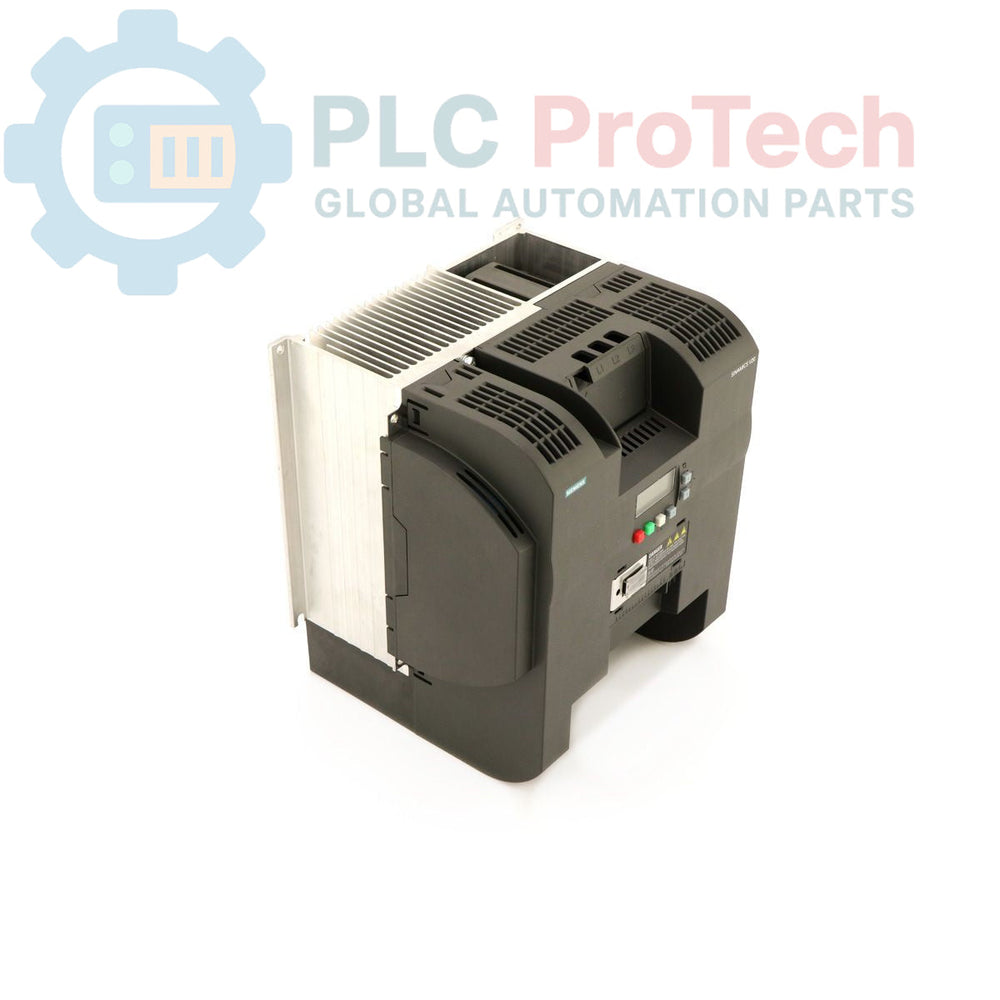

Siemens 6SL3210-5BE31-8UV0 SINAMICS V20 Variador de frecuencia

Descripción

El 6SL3210-5BE31-8UV0 es un variador de frecuencia compacto SINAMICS V20, diseñado para un control preciso y rentable de la velocidad de motores asíncronos trifásicos. Diseñado para una fuente de alimentación de 380–480 V 3AC, este variador ofrece potencias nominales flexibles: 18.5 kW con una capacidad de sobrecarga del 150 % para ciclos de arranque exigentes, o 22 kW con una sobrecarga del 110 % para aplicaciones de uso general. La serie V20 se utiliza ampliamente en bombas, ventiladores, compresores y sistemas transportadores. Incluye un panel básico de operador (BOP) integrado para un control local intuitivo y admite los protocolos USS/Modbus RTU para una integración sencilla en redes de automatización más grandes. La unidad está alojada en un robusto chasis de tamaño E con un grado de protección IP20, optimizado para su montaje en armarios de control.

Características

• Potencias nominales: 18.5 kW (sobrecarga del 150 %) / 22 kW (sobrecarga del 110 %).
• Comunicación: Protocolos USS/Modbus RTU integrados.
• Interfaz de control: 4 entradas digitales, 2 salidas digitales, 2 entradas analógicas y 1 salida analógica.

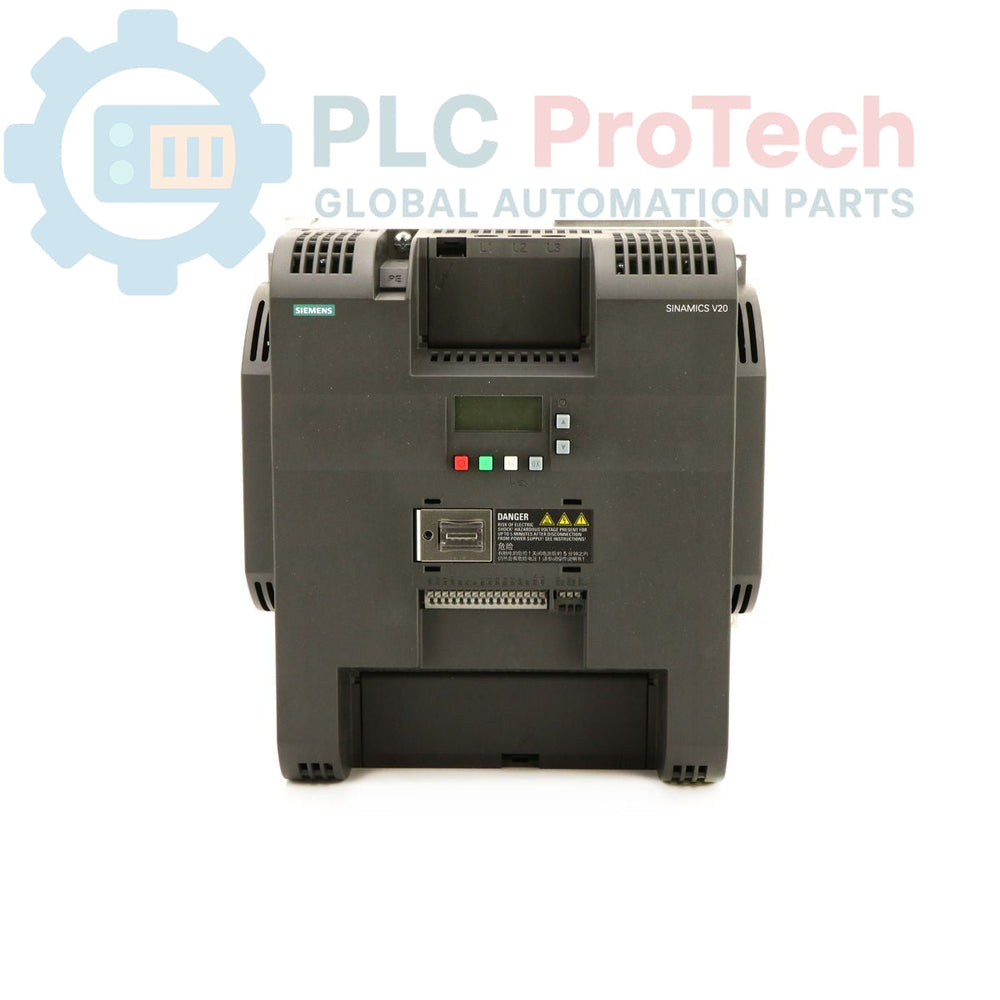

• Operación local: Incluye un panel básico de operador (BOP) integrado.
• Robustez: Formato de tamaño E con protección IP20/UL abierta.
• Tensión de entrada: 380–480 V 3AC (-15 %/+10 %).

Aplicaciones

• Sistemas de bombeo y control de fluidos.
• Gestión de la velocidad de ventiladores y sopladores industriales.
• Control de compresores y unidades de refrigeración.
• Manipulación de materiales y regulación de la velocidad de cintas transportadoras.
• Aplicaciones básicas en máquinas herramienta.

Especificaciones técnicas

Directrices de instalación

• Montaje en armario: Instale la unidad dentro de un envolvente eléctrico ventilado para mantener el entorno IP20 y evitar la sobrecarga térmica.

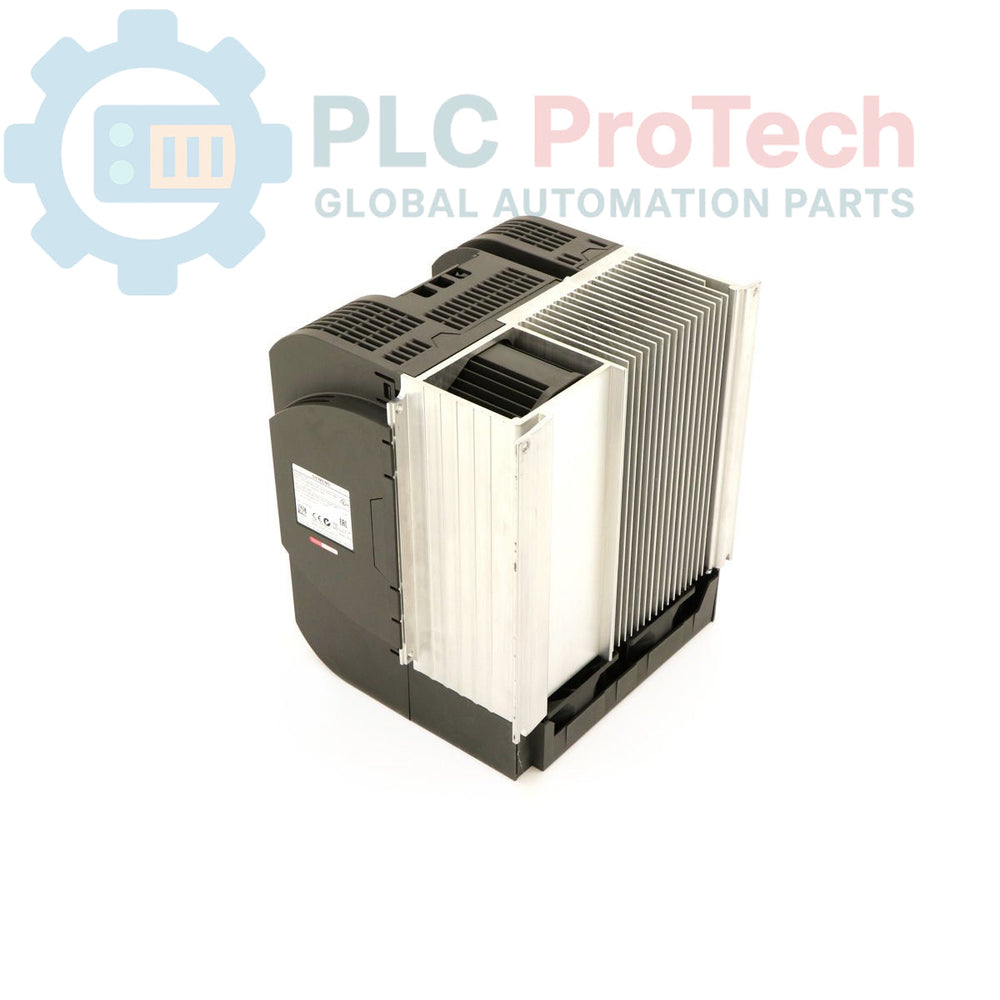

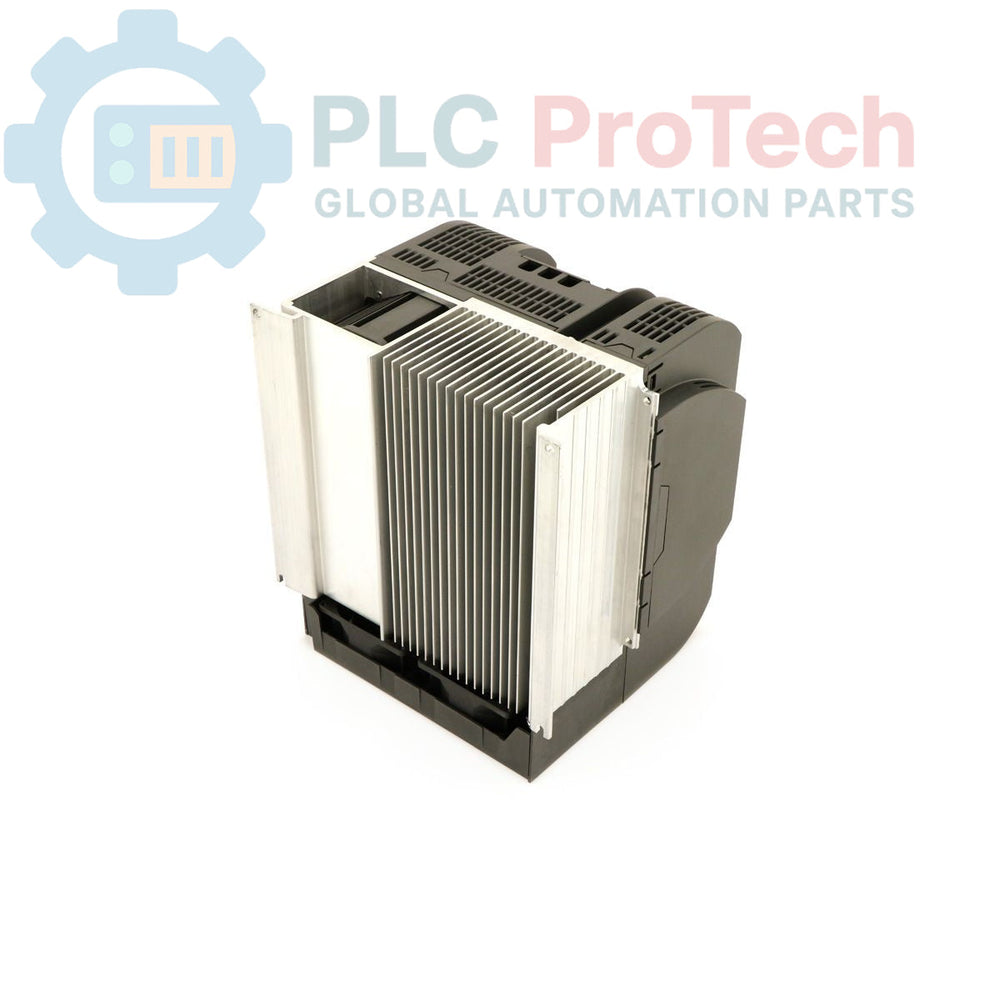

• Refrigeración: Asegúrese de que haya un flujo de aire suficiente alrededor del disipador de calor de tamaño E; mantenga las distancias mínimas de separación especificadas en el manual del producto.
• Cableado: Utilice cables de motor apantallados para minimizar las interferencias electromagnéticas (EMI). Conecte el terminal de tierra de protección (PE) a una barra colectora de tierra sólida del armario.
• Configuración: Utilice el BOP integrado para ajustar los parámetros o conéctese mediante Modbus RTU para la configuración y supervisión remotas.
• Alimentación de entrada: Verifique que la alimentación trifásica coincida con la tensión nominal de entrada de 380–480 V CA antes de encender el equipo para evitar daños en las etapas de entrada del variador.
