Descripción

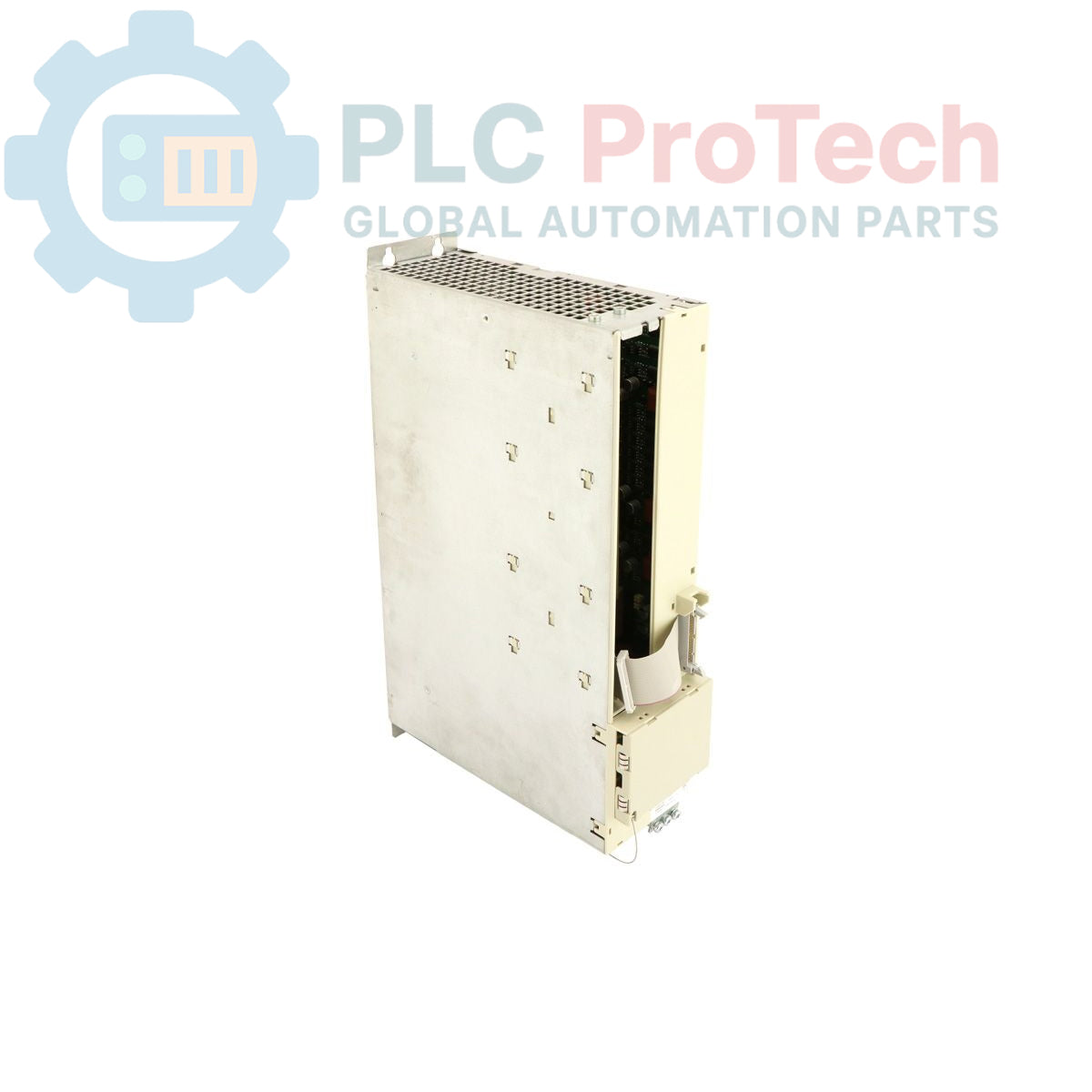

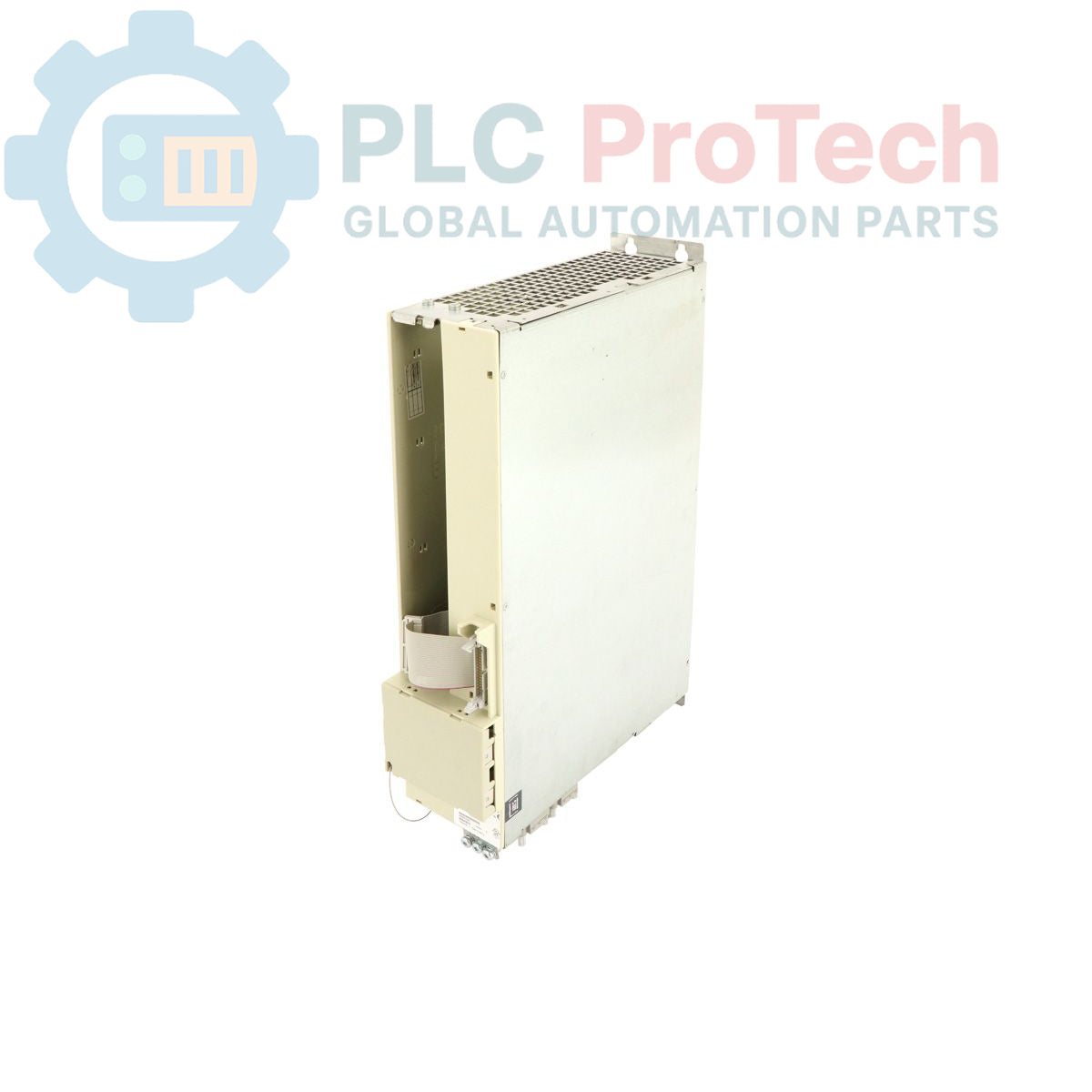

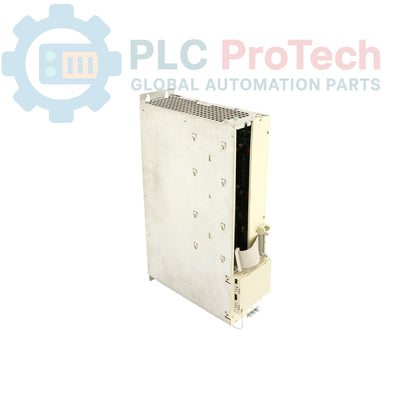

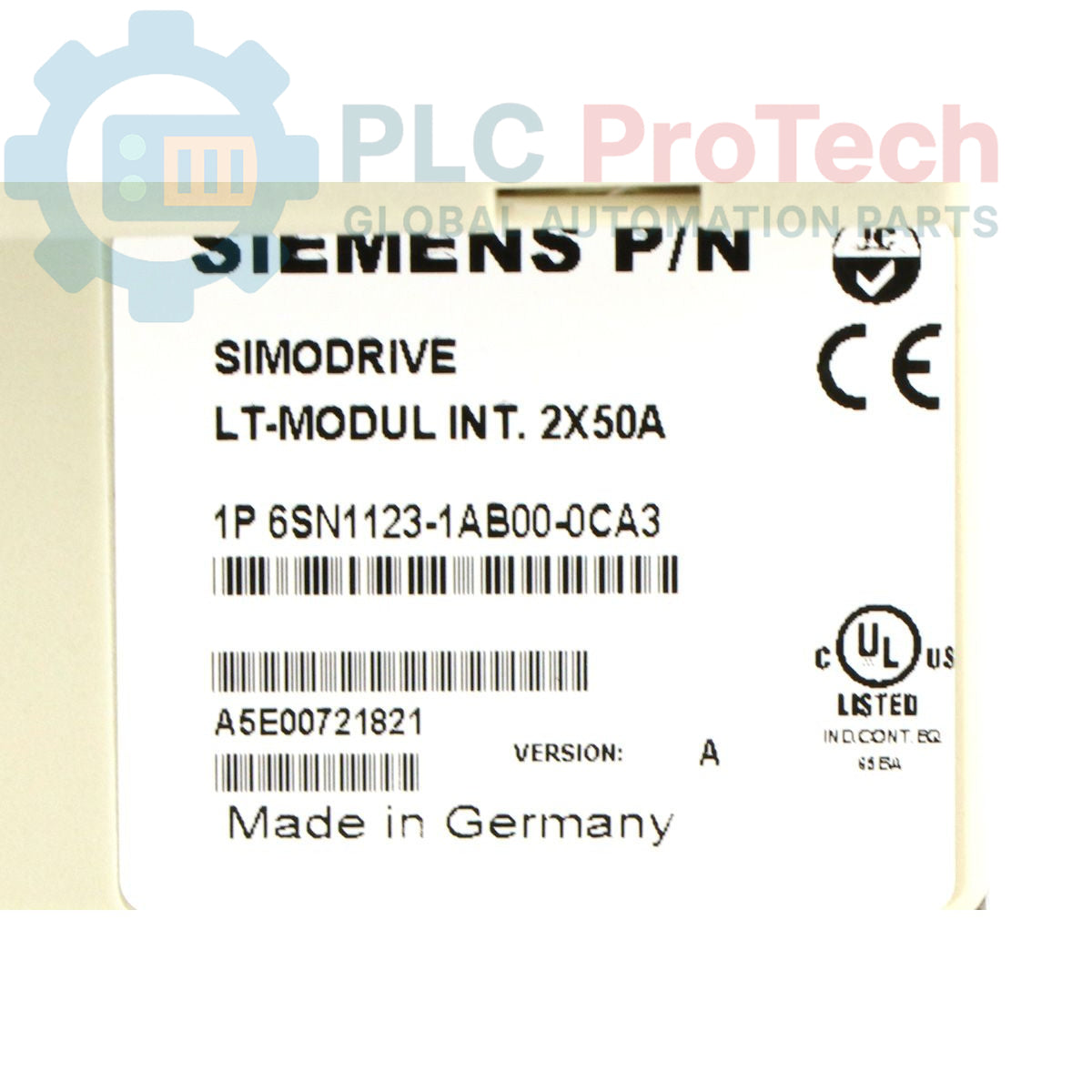

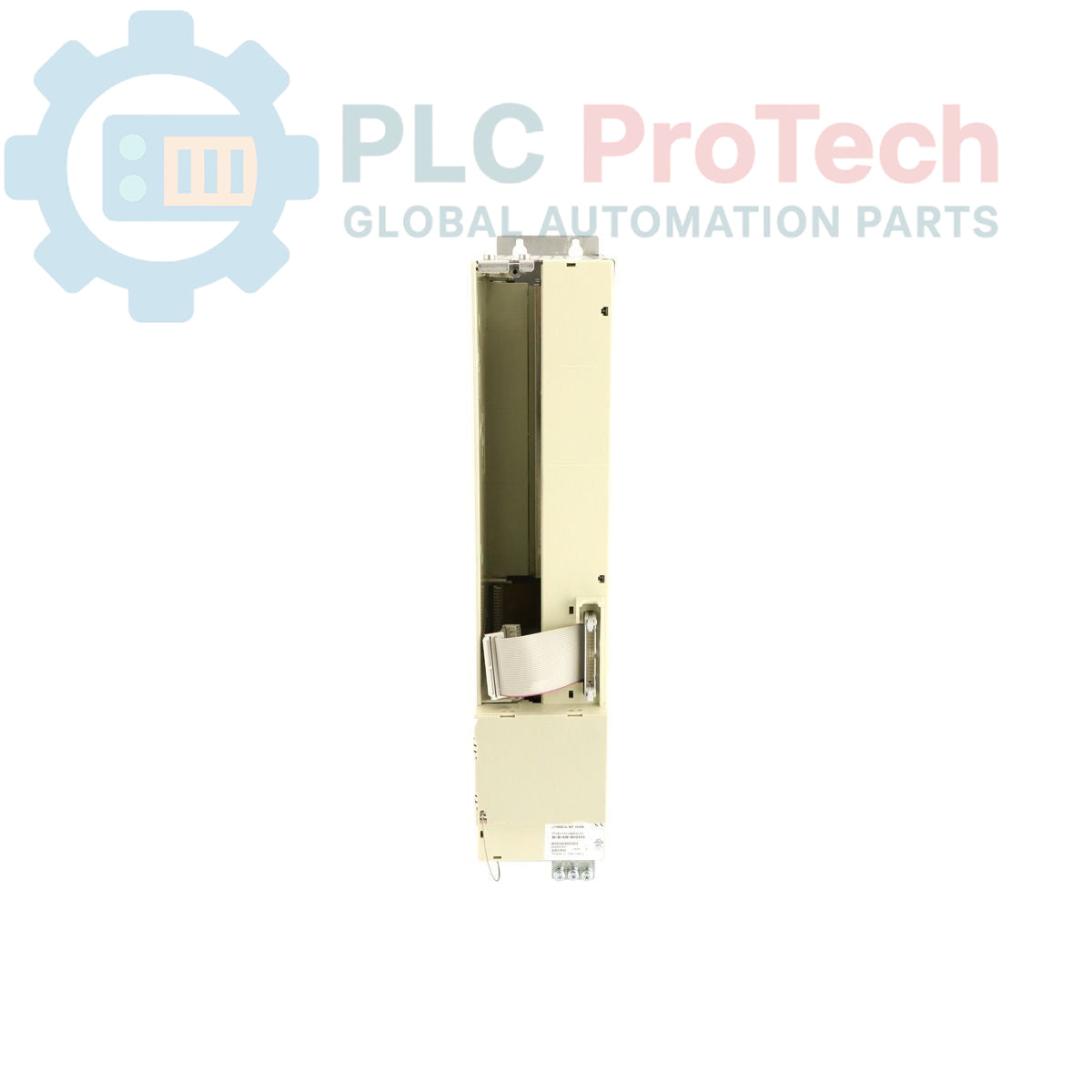

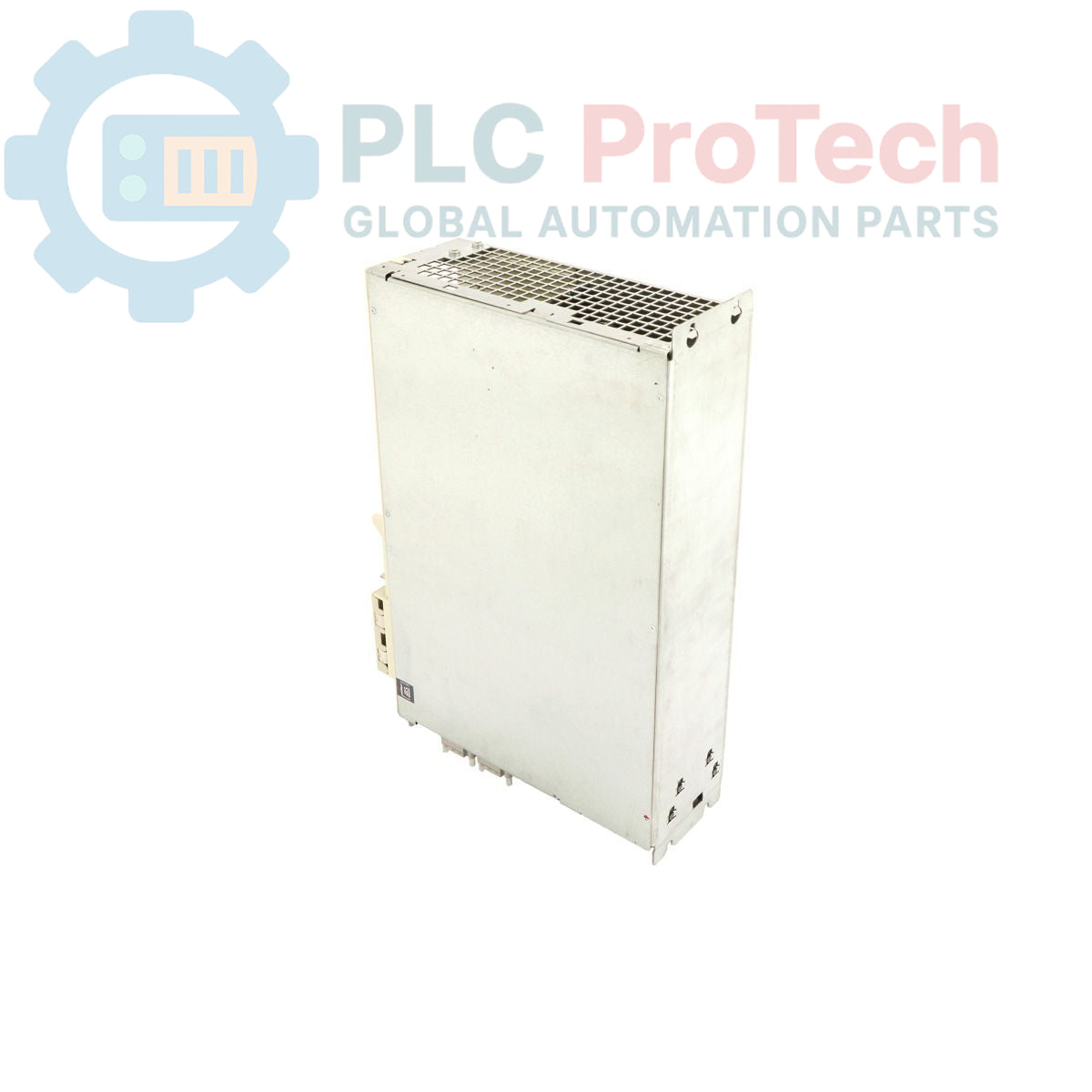

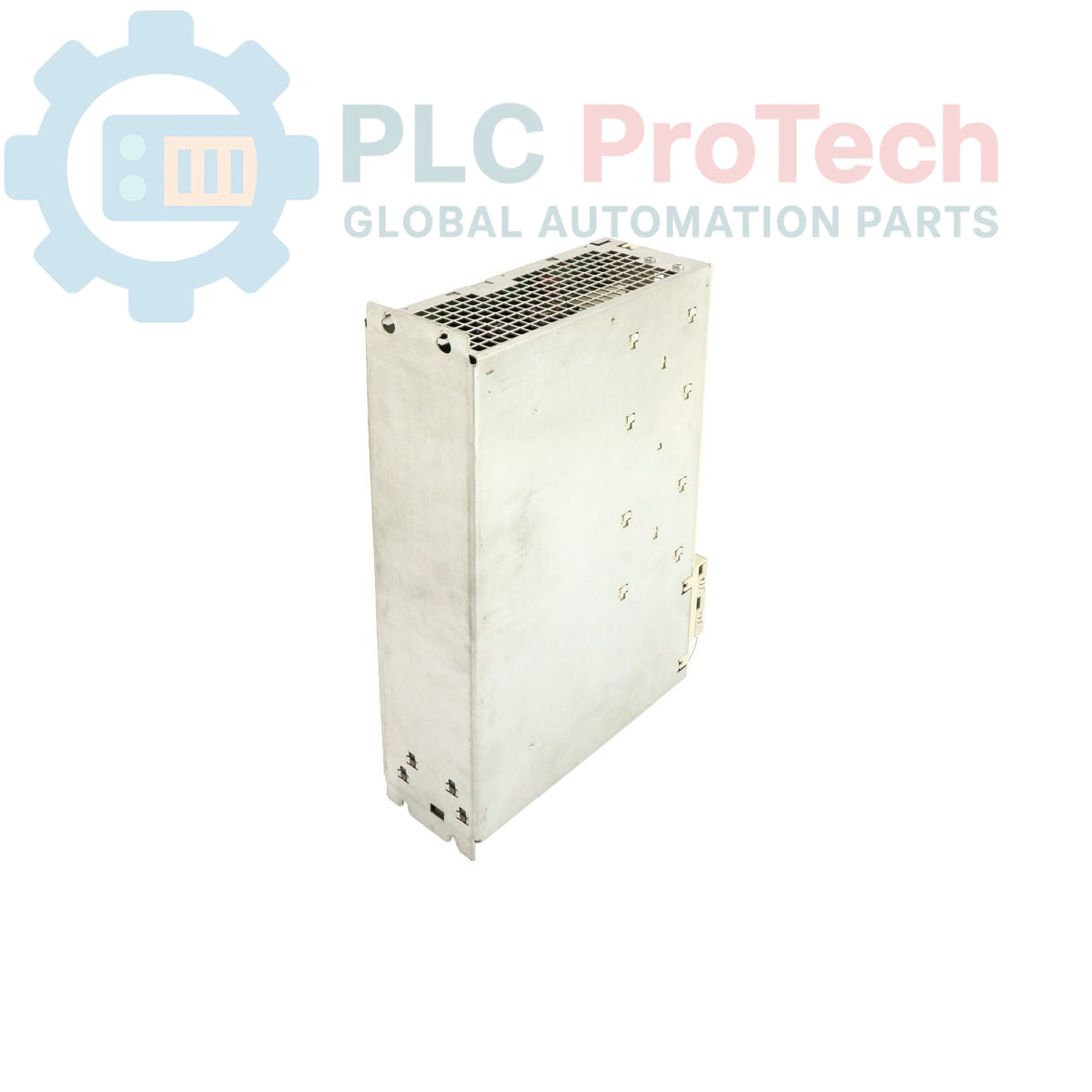

El 6SN1123-1AB00-0CA3 es un módulo de potencia SIMODRIVE 611 diseñado para el control preciso de configuraciones de dos ejes en sistemas industriales de control de movimiento. Esta unidad 6SN1123-1AB00-0CA3 está diseñada para gestionar motores de alto rendimiento y ofrece una capacidad de corriente nominal de 50 A. Utiliza disipación de calor interna para mantener la estabilidad térmica durante el funcionamiento, garantizando la fiabilidad en entornos de producción exigentes. Está dimensionada específicamente para una corriente de eje de avance de 18 A y una corriente de eje de husillo principal de 24 A, proporcionando el par y la regulación de velocidad necesarios para maquinaria automatizada compleja.

Características

• Capacidad de control de dos ejes
• Corriente de salida nominal: 50 A
• Corriente nominal del eje de avance: 18 A
• Corriente nominal del eje de husillo principal: 24 A
• Disipación de calor interna integrada
• Compatible con sistemas de accionamiento SIMODRIVE 611

Aplicaciones

• Máquinas herramienta CNC
• Sistemas robóticos multieje
• Accionamientos de husillo industriales
• Líneas de ensamblaje automatizadas
• Sistemas de control de movimiento para fabricación

Especificaciones técnicas

Directrices de instalación

• Montaje: Instale el módulo de potencia en posición vertical dentro de un armario eléctrico con la clasificación adecuada para garantizar un flujo de aire correcto para la disipación de calor interna.
• Espacio libre: Mantenga el espacio mínimo requerido por encima y por debajo del módulo, según se especifica en el manual de hardware SIMODRIVE 611, para evitar el sobrecalentamiento.
• Cableado: Utilice cables de alimentación apantallados para las conexiones del motor con el fin de minimizar las interferencias electromagnéticas (EMI). Asegúrese de que todas las conexiones de alta tensión estén apretadas según las especificaciones del fabricante.
• Puesta a tierra: Conecte el terminal PE (tierra de protección) del módulo a la barra común de puesta a tierra del armario para garantizar la seguridad eléctrica y la estabilidad del sistema.
• Entorno: Asegúrese de que el entorno de instalación esté libre de polvo conductor, gases corrosivos y humedad excesiva para evitar fallos del aislamiento.
