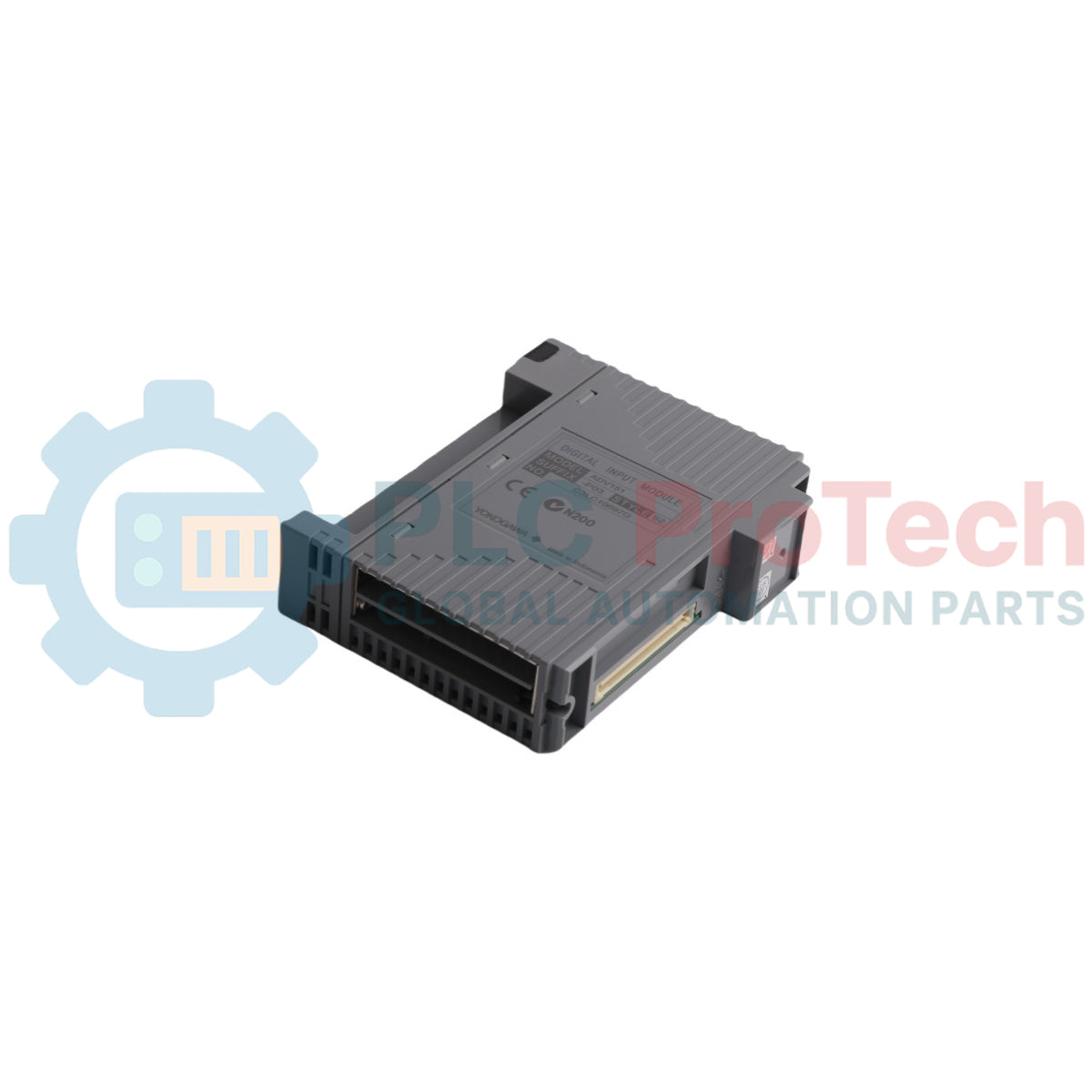

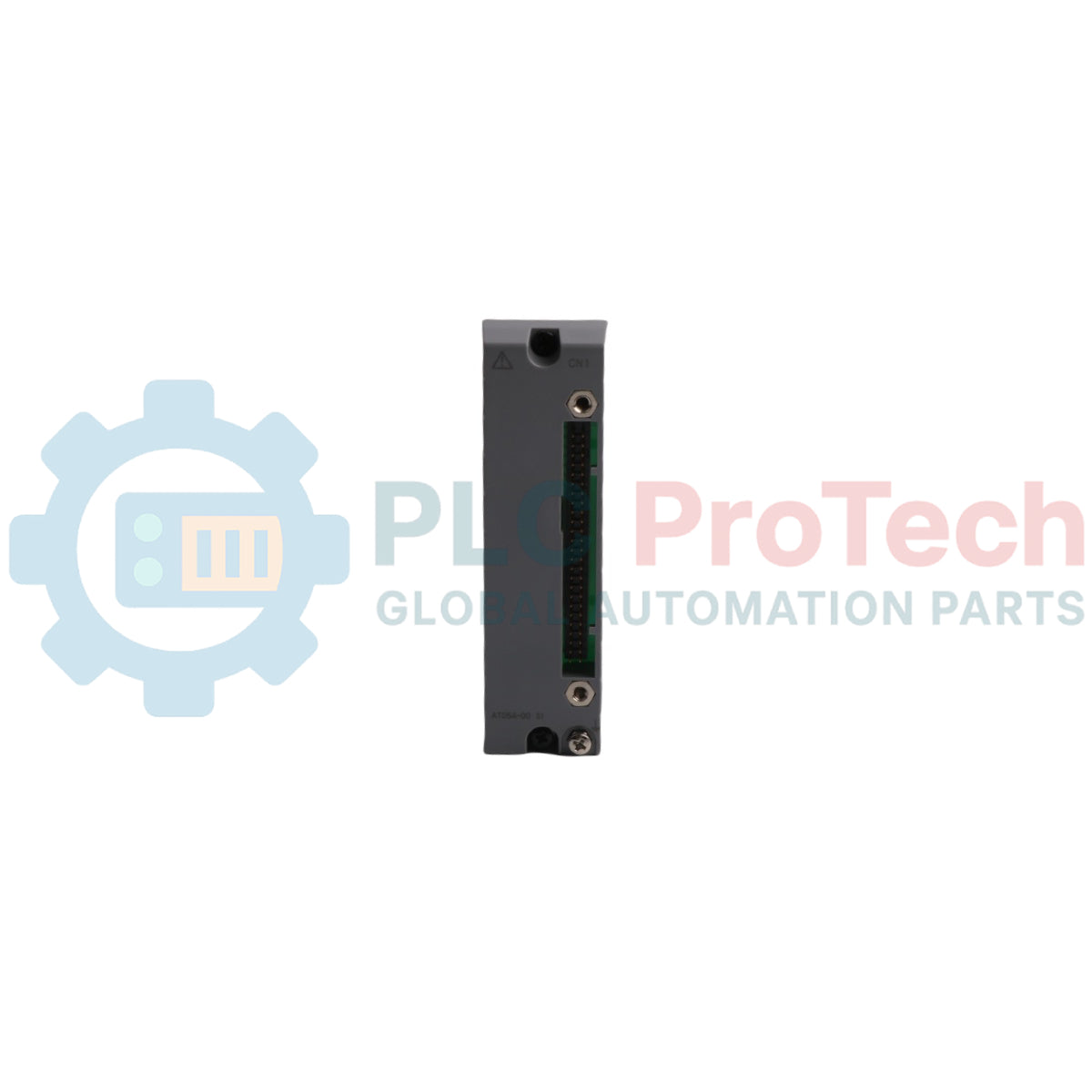

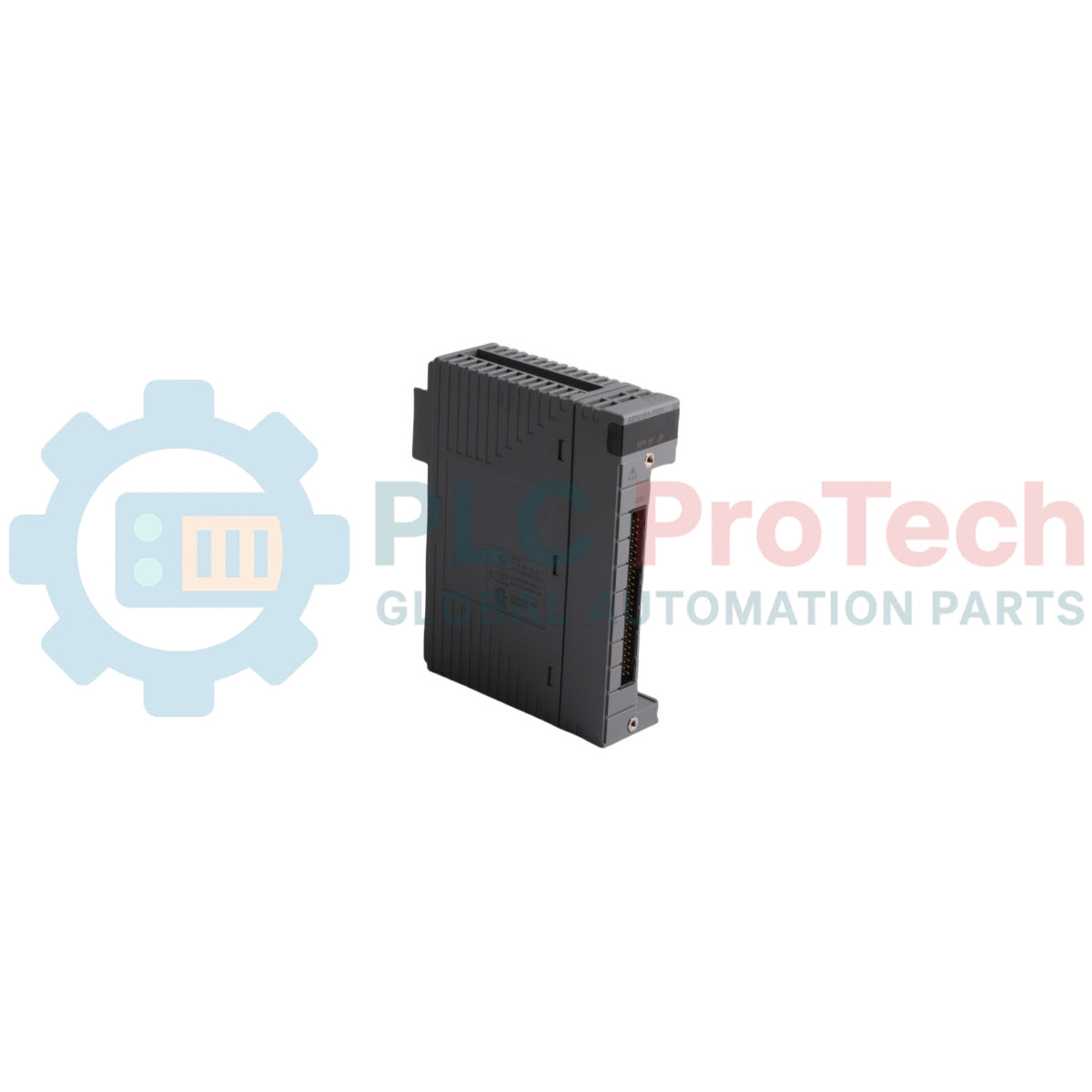

Módulo de entrada digital Yokogawa CENTUM VP ADV151-P03 S2

Descripción general del producto

El Yokogawa ADV151-P03 S2 (ADV151P03S2) es un módulo de entrada digital de 32 canales de alta densidad diseñado para el sistema de control de producción integrado CENTUM VP. Optimizado para industrias de procesos críticos como el procesamiento de GNL, el refinado petroquímico y la generación de energía a gran escala, este módulo sirve como una interfaz robusta entre los dispositivos discretos de campo y el sistema de control. Al proporcionar procesamiento de señales aisladas para contactos secos e interruptores de proximidad, el ADV151-P03 S2 garantiza una alta integridad de la señal e inmunidad al ruido, que son esenciales para mantener el máximo tiempo de actividad y seguridad de la planta en entornos de alta interferencia.

Configuración técnica (análisis profundo)

El ADV151-P03 S2 es una variante de "Terminal de abrazadera a presión" (indicado por el sufijo P03), diseñada para un cableado seguro y resistente a las vibraciones en armarios industriales. Este módulo cuenta con 32 canales aislados, lo que permite la monitorización simultánea de múltiples estados de campo (por ejemplo, posiciones de válvulas, estados de motores o interruptores de límite).

La designación "S2" indica un nivel de revisión o estilo específico que incorpora capacidades de diagnóstico interno mejoradas y una gestión térmica mejorada con respecto a las generaciones anteriores. El módulo utiliza una fuente de alimentación externa de 24 VCC para la detección de señales, pero proporciona aislamiento galvánico entre los circuitos del lado de campo y el bus del sistema interno. Esta arquitectura evita que las sobretensiones eléctricas del lado de campo dañen la placa posterior de la FIO (Unidad de Interfaz de Campo) o la red DCS más amplia.

Especificaciones técnicas

Preguntas frecuentes técnicas

P1: ¿Cuál es el significado del sufijo "P03" en el número de modelo ADV151?

R1: El sufijo P03 especifica el tipo de bloque de terminales. En este caso, denota un terminal de abrazadera a presión, que permite la inserción directa de cables sin necesidad de terminales de crimpado especializados, lo que facilita una instalación más rápida en el campo.

P2: ¿El ADV151-P03 S2 admite configuraciones redundantes?

R2: Sí, el módulo ADV151 se puede utilizar en una configuración de redundancia dual dentro del nodo FIO. Esto requiere dos módulos idénticos y una placa de terminales con capacidad de redundancia para garantizar un funcionamiento continuo si un módulo falla.

P3: ¿Puede este módulo detectar señales de interruptores de proximidad de 2 hilos?

R3: Sí, el módulo es compatible con interruptores de proximidad de 2 hilos que cumplen con los requisitos de corriente de fuga y caída de voltaje especificados para entradas digitales de 24 VCC.

Guía de ingeniería e instalación

• Integridad del cableado: Al utilizar los terminales de abrazadera a presión, asegúrese de que el aislamiento del cable esté pelado con precisión a 7 mm. No estañe los cables con soldadura, ya que esto puede provocar conexiones sueltas con el tiempo bajo condiciones de ciclaje térmico.

• Configuración de redundancia: Si se configura para redundancia dual, verifique que la configuración de la dirección del módulo en el panel posterior de la FIO sea consecutiva (por ejemplo, ranuras 1 y 2). Asegúrese de que ambos módulos compartan una ruta de retorno común de 24 VCC para evitar problemas de desplazamiento de la señal.

• Protección contra sobretensiones: Aunque el módulo cuenta con aislamiento de 500 VCA, para el cableado de campo exterior que exceda los 30 metros, recomendamos instalar dispositivos de protección contra sobretensiones (SPD) externos para mitigar el impacto de los transitorios inducidos por rayos.

Ventajas de ingeniería

El ADV151-P03 S2 se distingue por su diseño de alta densidad, lo que permite a los ingenieros maximizar el número de E/S dentro de un espacio de armario limitado. Su revisión de hardware "S2" proporciona una compatibilidad electromagnética (EMC) superior, lo que lo hace altamente confiable en presencia de grandes variadores de frecuencia (VFD) y equipos de conmutación pesados. Además, el módulo admite el intercambio en caliente (sustitución de módulos en línea), lo que permite realizar tareas de mantenimiento o actualizaciones sin necesidad de apagar todo el nodo DCS, una característica fundamental para las industrias de procesos continuos, donde cada hora de inactividad conlleva importantes implicaciones financieras.
