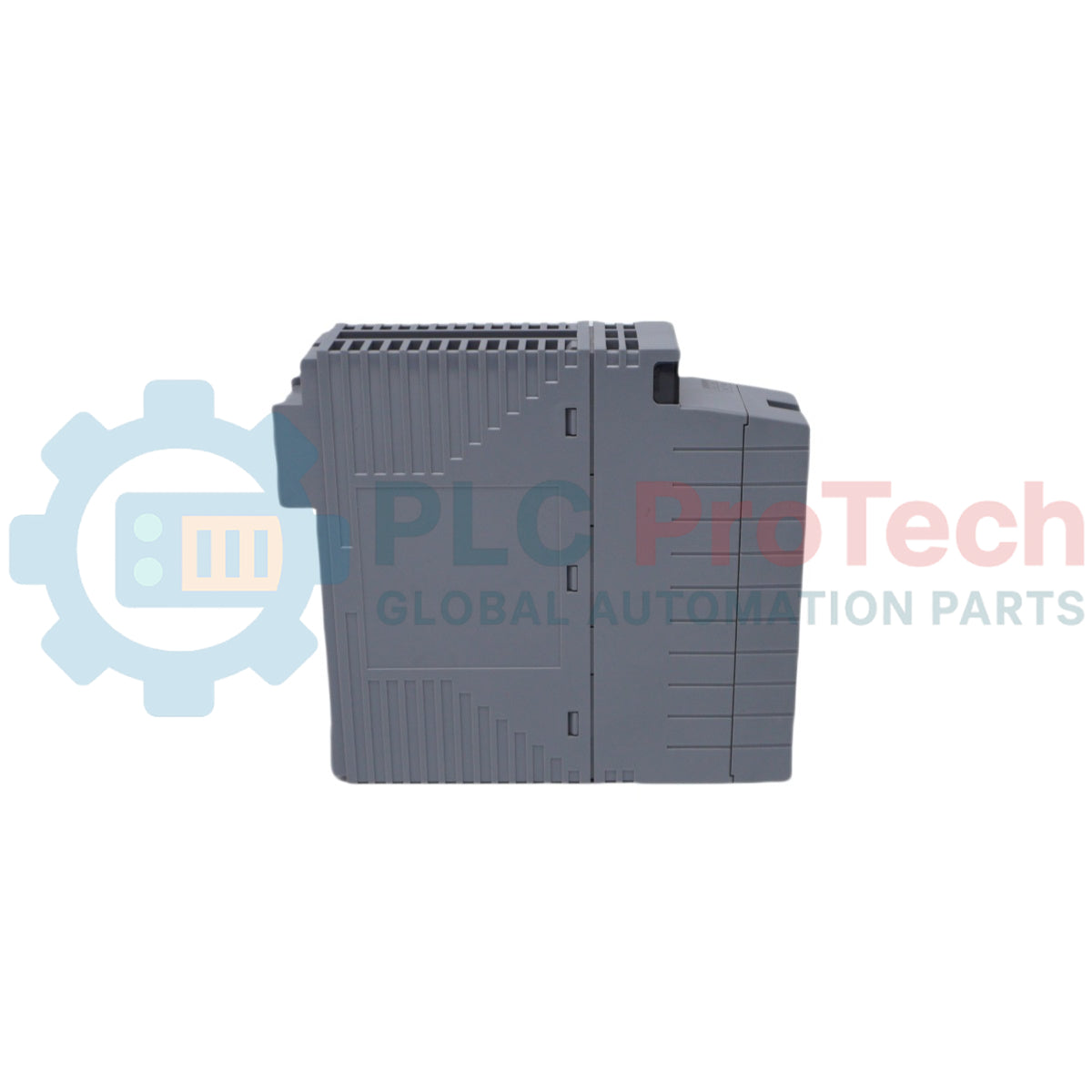

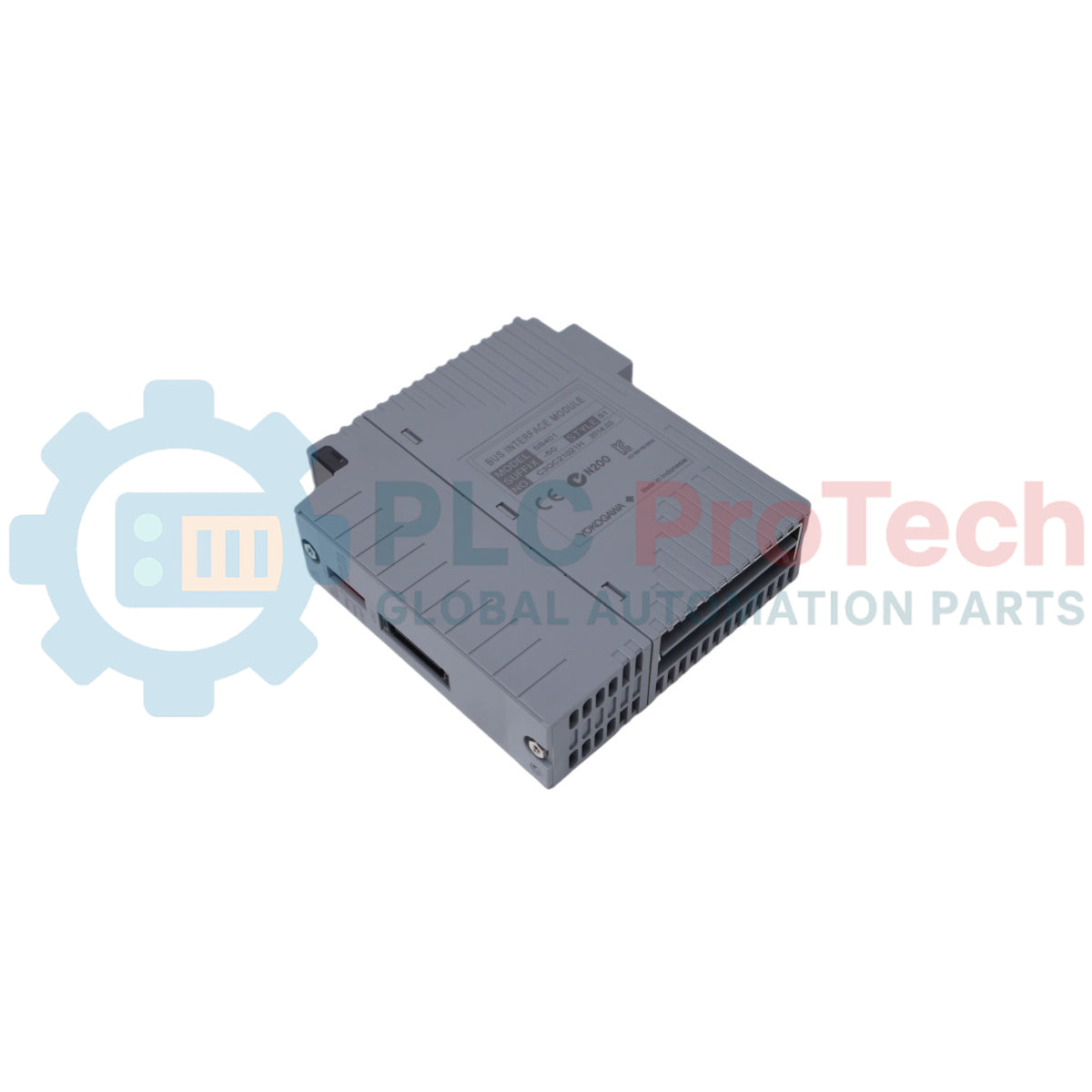

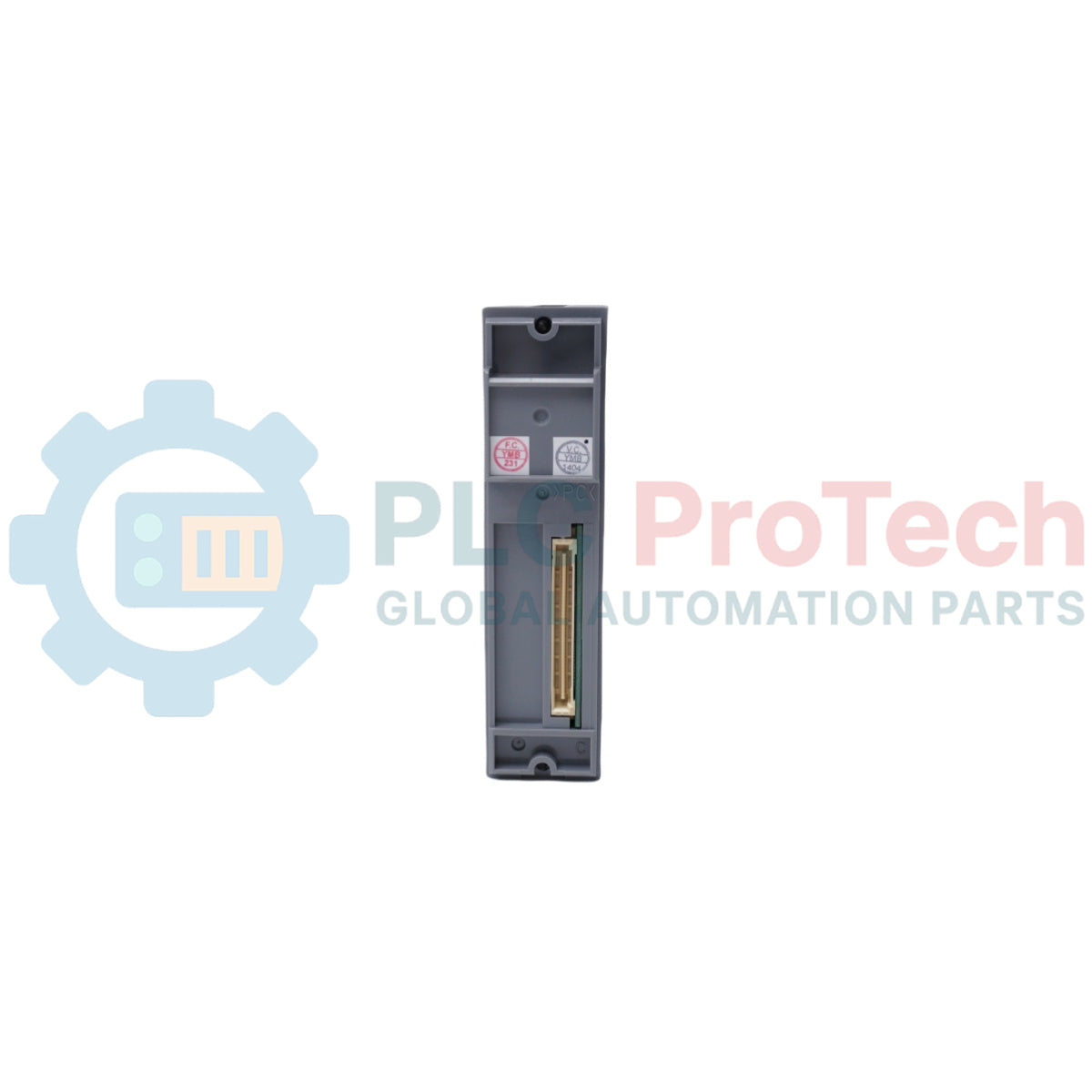

Módulo esclavo de interfaz de bus ESB SB401-50 de Yokogawa

Descripción

El SB401-50 es el módulo de interfaz esclava del bus ESB para las unidades de nodo FIO Yokogawa CENTUM-VP (ANB10S/ANB10D/ANB11S/ANB11D). Se monta en la placa base A2BE2D junto a los módulos de alimentación PW481/PW482/PW484 y los módulos de E/S FIO, y se conecta mediante un adaptador de bus ESB A2EE1A + cable exclusivo YCB301 (máx. 10 m) al acoplador del bus ESB del lado de la FCU (EC401 o EC402) en las unidades de control de campo AFV30/AFV40. Las configuraciones de nodo con doble redundancia utilizan dos módulos SB401 por nodo. El bus ESB funciona a 128 Mbps, con topología de bus y redundancia disponible; admite un máximo de 13 unidades de nodo ESB + ESB ópticas por FCU.

Características

• Interfaz esclava del bus ESB para la arquitectura FIO CENTUM-VP
• Se monta en la placa base A2BE2D (unidad de nodo para FIO)
• Unidades de nodo compatibles: ANB10S, ANB10D, ANB11S, ANB11D
• Compatibilidad con configuración de doble redundancia (2 módulos por nodo)
• Velocidad de transmisión del ESB: 128 Mbps
• Emparejado con EC401 del lado de la FCU (máx. 9 nodos) o EC402 (máx. 9 superiores + 9 inferiores)

Aplicaciones

• Construcción de nodos de E/S remotos FCS CENTUM-VP mediante bus ESB
• Agregación de E/S FIO (analógicas, digitales, de comunicaciones y de turbomaquinaria) bajo ANB10/ANB11
• Arquitecturas ESB redundantes con FCU AFV30/AFV40
• Expansión de E/S del armario para instalaciones FIO CENTUM-VP existentes

Información para pedidos

Según el desglose de sufijos:

→ SB401-50 = SB401 + Sufijo1=-5 (Básico) + Sufijo2=0 (Estándar, sin protección contra explosiones)

Elementos de soporte para una unidad de nodo FIO completa (GS 33J60A10-01EN):

Especificaciones técnicas

El SB401 tiene Factor = 0 (individual y doble) en la tabla de carga de la fuente de alimentación de la unidad de nodo (GS 33J60A10-01EN p14-15, «Otros»), por lo que no consume presupuesto de la fuente de alimentación — solo lo hacen los módulos de E/S.

Conexiones / interfaces

Directrices de instalación

ADVERTENCIA CRÍTICA — Desenergice la fuente PW48x y verifique el bloqueo antes de manipular el SB401 en el A2BE2D. El backplane de la placa base recibe tensión del módulo de alimentación.

1. Primero la fuente de alimentación — Instale PW481/PW482/PW484 en la ranura de fuente de alimentación del A2BE2D; esto alimenta todo el backplane del nodo.
2. Ranura del SB401 — Inserte el SB401 en los rieles guía del A2BE2D y cierre el pestillo frontal. Nodos dobles (ANB10D/ANB11D): instale dos SB401 en las posiciones de interfaz de bus.
3. A2EE1A — Instale el adaptador de bus ESB A2EE1A en el conector frontal del SB401.
4. Cableado a la FCU — YCB301 desde A2EE1A → FCU EC401 (1×, máximo 9 nodos) o EC402 (superior+inferior, 9 por lado). Total ≤13 nodos ESB+ESB óptico/FCU.
5. Ranuras vacías — Cubra las ranuras A2BE2D sin usar con ADCV01 (interfaz de E/S/bus) o ADCV02 (fuente de alimentación).
6. Opción de alta temperatura (-20 a 70 °C) en el nodo — máximo 4 módulos de E/S por nodo; ≥1 ranura vacía entre SB401/ANTx y E/S; ≥1 entre E/S↔E/S; ≥2 entre pares de E/S duplicados.
7. Puesta a tierra — Según la normativa local (GS 33J60A10-01EN p2). Esquema de punto único compatible con el gabinete de la FCU.
