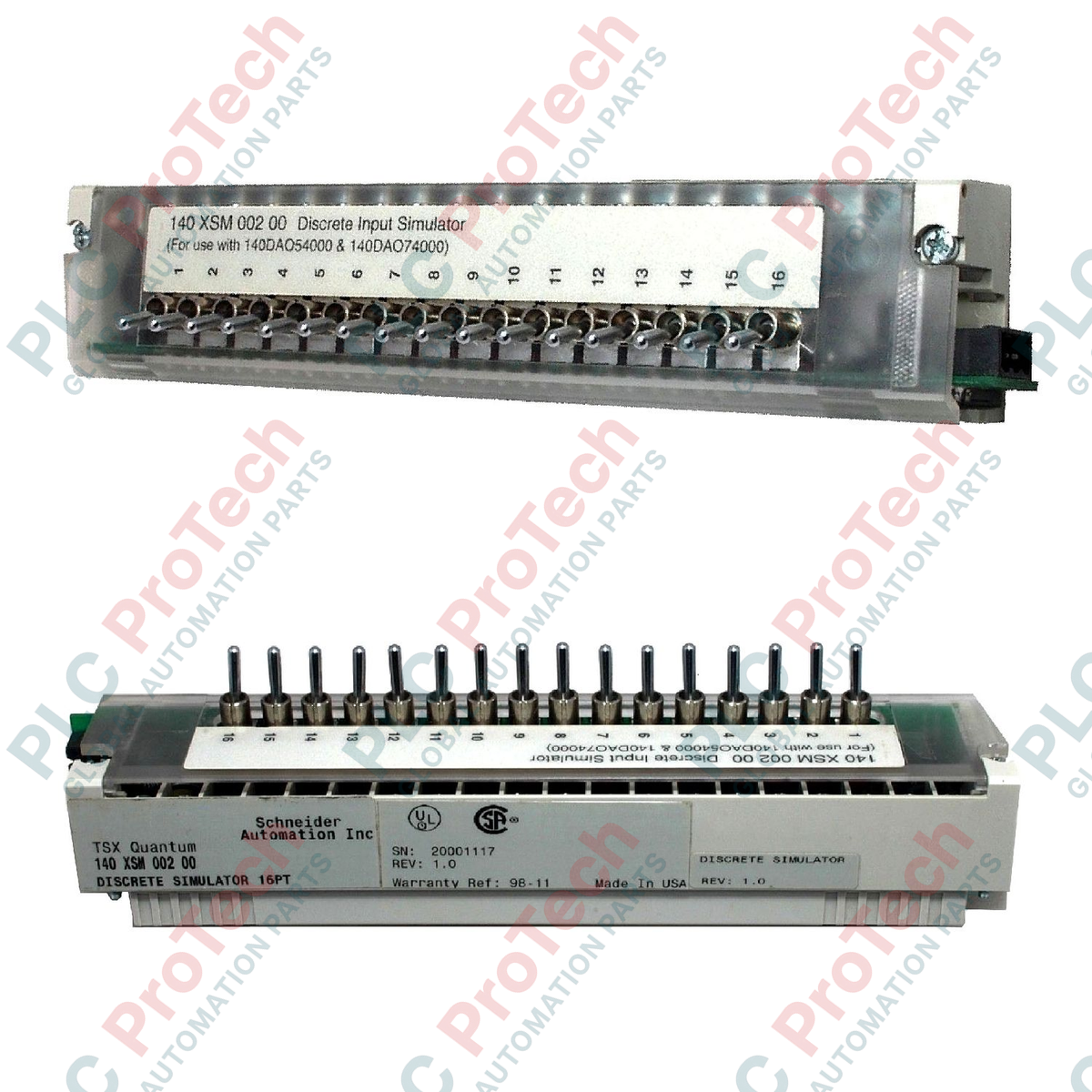

140XSM00200 شبیه‌ساز ورودی ۱۶ کلیده مودیکون کوانتوم اشنایدر الکتریک

مرور کلی محصول

 140XSM00200 یک ابزار تخصصی تشخیص و راه‌اندازی در پلتفرم اتوماسیون Schneider Electric Modicon Quantum است. این  شبیه‌ساز ورودی گسسته که به‌عنوان یک لوازم جانبی بسیار کاربردی طراحی شده است، دارای ۱۶ کلید دستی یکپارچه است که به مهندسان امکان می‌دهد سیگنال‌های واقعی میدان را بدون نیاز به سیم‌کشی یا حسگرهای خارجی شبیه‌سازی کنند.

با اتصال مستقیم به بخش جلویی ماژول‌های ورودی گسسته مشخص Quantum،  140XSM00200 اعتبارسنجی دقیق منطق و آزمون پذیرش کارخانه (FAT) را امکان‌پذیر می‌کند. این ابزار برای اشکال‌زدایی کدهای پیچیده PLC، بررسی توالی‌های اینترلاک و آموزش اپراتورها در محیطی بدون ریسک، یک قطعه ضروری است. این قابلیت «اجرای آزمایشی» تضمین می‌کند که منطق اتوماسیون پیش از اتصال سیستم به ماشین‌آلات صنعتی فعال، به‌طور کامل بررسی شده باشد و خطر آسیب به تجهیزات هنگام راه‌اندازی را به میزان چشمگیری کاهش می‌دهد.

پیکربندی فنی

140XSM00200 برای یکپارچه‌سازی مکانیکی و عملکردی بدون نقص با مجموعه I/O کوانتوم طراحی شده است:

• شبیه‌سازی ۱۶ کاناله: دارای ۱۶ کلید تغییر وضعیت مستقل است که امکان شبیه‌سازی هم‌زمان داده‌های یک ماژول ورودی کامل ۱۶ نقطه‌ای را فراهم می‌کند.

• سازگاری با ماژول‌ها: به‌طور اختصاصی برای اتصال به ماژول‌های ورودی گسسته  140DAI54000 (۱۱۵ ولت AC) و  140DAI74000 (۲۳۰ ولت AC) طراحی شده است.

• رابط سخت‌افزاری مستقیم: مستقیماً روی کانکتور جلویی ماژول I/O هدف نصب می‌شود و با نادیده گرفتن ورودی‌های میدان، کنترل دستی را در اختیار تکنسین قرار می‌دهد.

• بدون نیاز به منبع تغذیه خارجی: شبیه‌ساز از منطق داخلی ماژولی که به آن متصل است استفاده می‌کند و برای تزریق سیگنال به منبع تغذیه خارجی اضافی نیاز ندارد.

• قابلیت مشاهده بالا: موقعیت کلیدهای دستی، مرجع فیزیکی فوری برای وضعیت هر بیت ورودی فراهم می‌کند و وضعیت LEDهای ماژول میزبان را شبیه‌سازی می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

آیا 140XSM00200 به پیکربندی نرم‌افزاری جداگانه نیاز دارد؟

خیر. CPU مربوط به PLC با شبیه‌ساز دقیقاً مانند سیگنال‌های میدانی که جایگزین آن‌ها شده‌اند رفتار می‌کند. در محیط برنامه‌نویسی خود (Unity Pro/Control Expert)، کافی است ثبات‌های ورودی گسسته مربوط به اسلاتی را که ماژول میزبان در آن نصب شده است، پایش کنید.

آیا می‌توانم از این شبیه‌ساز برای ماژول‌های ۲۴ ولت DC استفاده کنم؟

طبق مشخصات سازنده، 140XSM00200 در درجه اول برای سازگاری با ماژول‌های سری  140DAI (AC) فهرست شده است. پیش از نصب، همیشه پین‌آوت کانکتور و محدوده ولتاژ ماژول میزبان را بررسی کنید تا از عملکرد ایمن اطمینان حاصل شود.

آیا باقی گذاشتن شبیه‌ساز در طول تولید عادی ایمن است؟

اگرچه شبیه‌ساز مقاوم است، برای آزمایش و تعمیر و نگهداری در نظر گرفته شده است. در محیط تولید، باید آن را جدا کرده و با سیم‌کشی واقعی میدان جایگزین کنید تا PLC داده‌های لحظه‌ای را از حسگرهای فرایند دریافت کند.

راهنمای مهندسی و نصب

روند آزمایش و اشکال‌زدایی

برای استفاده از شبیه‌ساز، کانکتور سیم‌کشی میدان را از جلوی ماژول 140DAI خود جدا کرده و  140XSM00200 را در جای خود نصب کنید. این کار به شما امکان می‌دهد یک توالی را مرحله‌به‌مرحله اجرا کنید؛ برای مثال، کلید ۱ را برای فرمان «راه‌اندازی پمپ» و کلید ۲ را برای «تأیید جریان» تغییر دهید تا مطمئن شوید منطق PLC اقدامات بعدی صحیح را آغاز می‌کند. این سریع‌ترین روش برای شناسایی «شرایط رقابت» یا خطاهای منطقی در کدهای پیچیده است.

نصب مکانیکی

شبیه‌ساز به‌گونه‌ای طراحی شده است که استفاده از آن آسان باشد. هنگام اتصال آن به ماژول I/O گسسته Quantum، اطمینان حاصل کنید که پین‌ها به‌درستی با ترمینال جلویی ماژول هم‌راستا هستند. فشار یکنواختی وارد کنید تا واحد کاملاً در جای خود قرار گیرد. از آنجا که این قطعه اغلب ساخت ایالات متحده است (کشور مبدأ: US)، از تلرانس‌های مکانیکی دقیق و مناسب سیستم «RAK» کوانتوم برخوردار است.

نگهداری و تعمیرات

از آنجا که 140XSM00200 یک ابزار تشخیصی است و ممکن است هر روز استفاده نشود، آن را در کیسه ضدالکتریسیته ساکن و محیطی تمیز و خشک نگهداری کنید. به‌طور دوره‌ای، هنگامی که واحد قطع است، ۱۶ کلید را چند بار تغییر وضعیت دهید تا از ایجاد اکسیداسیون روی کنتاکت‌ها جلوگیری شود؛ زیرا این مشکل می‌تواند در چرخه آزمایش بعدی باعث ایجاد سیگنال‌های متناوب شود.
