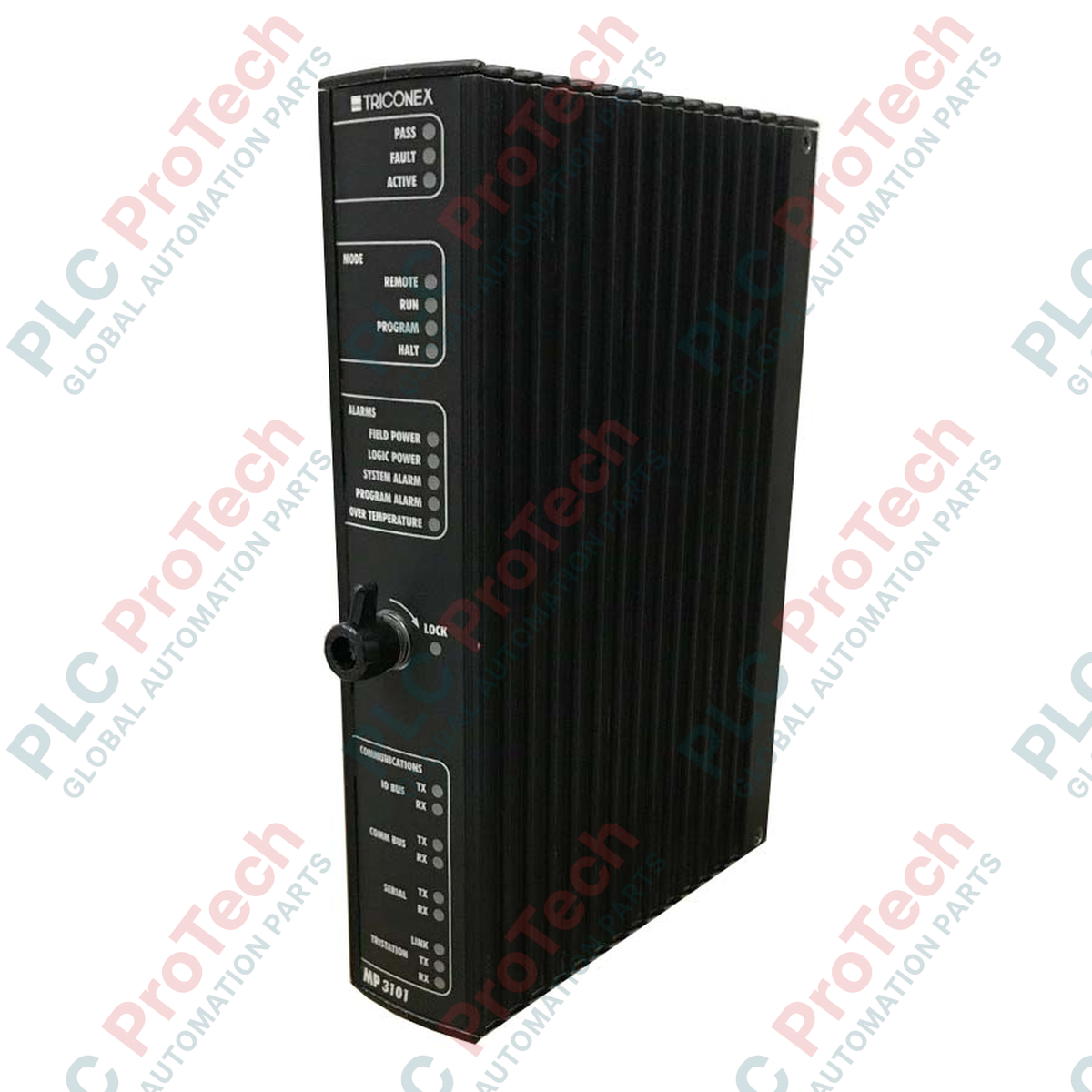

ماژول پردازنده اصلی Tricon مدل 3101 Triconex

نمای کلی

3101 (3101) به‌عنوان هسته محاسباتی سیستم افزونه پیمانه‌ای سه‌گانه (TMR) تریکونکس تریکون عمل می‌کند. این ماژول پردازنده اصلی که به‌طور ویژه برای کاربردهای ایمنی فرایند با دسترس‌پذیری بالا، مانند توقف اضطراری (ESD)، تشخیص حریق و گاز (F&G) و سیستم‌های مدیریت مشعل (BMS) طراحی شده است، حداکثر زمان کارکرد را در بخش‌های حیاتی مانند پالایش نفت، فرایندهای شیمیایی و تولید برق تضمین می‌کند. 3101 با استفاده از معماری رأی‌گیری 2 از 3، نقاط خرابی منفرد را حذف کرده و با ارائه تشخیص مداوم و اجرای منطق کنترلی مقاوم در برابر خطا، از بی‌برق شدن برنامه‌ریزی‌نشده سایت جلوگیری می‌کند.

منطق معماری پیشرفته

Triconex 3101 از معماری داخلی پیچیده دوپردازنده‌ای برای جداسازی اجرای کنترل از مدیریت ورودی/خروجی استفاده می‌کند. پردازنده کاربرد (SX) که به موتور RISC سی‌ودوبیتی Motorola MPC860 مجهز است، الگوریتم‌های پیچیده کنترلی و پردازش داده‌های SOE (توالی رویدادها) را مدیریت می‌کند. هم‌زمان، پردازنده ورودی/خروجی (IOX) گذرگاه تشخیصی پرسرعت و همگام‌سازی ماژول‌های ورودی/خروجی را مدیریت می‌کند. این جداسازی تضمین می‌کند که اجرای منطق حتی هنگام ترافیک سنگین گذرگاه، قطعی و قابل پیش‌بینی باقی بماند. این ماژول برای ذخیره‌سازی امن برنامه از 6 MB حافظه Flash PROM و برای اجرای پرسرعت از 16 MB حافظه DRAM برخوردار است و تمامی مسیرهای حیاتی حافظه برای تضمین یکپارچگی داده، با بررسی‌های CRC یا توازن بایتی محافظت می‌شوند.

مشخصات فنی

پرسش‌های متداول فنی حیاتی

ماژول 3101 چگونه خطاهای حافظه را مدیریت می‌کند؟

این ماژول از راهبردی چندلایه برای صحت‌سنجی استفاده می‌کند. DRAM برای شناسایی خرابی حین کار از توازن بایتی استفاده می‌کند، در حالی که Flash PROM و NVRAM با بررسی‌های افزونگی چرخه‌ای (CRC) محافظت می‌شوند. اگر خطایی در حافظه شناسایی شود، ماژول یک هشدار تشخیصی فعال می‌کند و در پیکربندی TMR، پردازنده‌های سالم باقی‌مانده کنترل را حفظ می‌کنند.

آیا 3101 با نسخه‌های قدیمی‌تر شاسی Tricon سازگار است؟

سازگاری به نسخه بک‌پلین (گذرگاه) و نسخه نرم‌افزار TriStation 1131 مورد استفاده بستگی دارد. به‌طور کلی، 3101 برای سیستم‌های نسخه 9.x طراحی شده است. کاربران باید مطمئن شوند که میان‌افزار با مجموعه پردازنده‌های اصلی موجود مطابقت دارد، زیرا هر سه MP در یک گروه TMR باید یکسان باشند.

عبور از حداکثر مطلق ولتاژ ورودی چه پیامدهایی دارد؟

این ماژول برای حداکثر 33 VDC مجاز است. عبور از این آستانه می‌تواند به فرسودگی سخت‌افزار یا خرابی فوری تنظیم‌کننده‌های توان منطق داخلی منجر شود. همیشه اطمینان حاصل کنید که منبع تغذیه 24 VDC پایدار بوده و در برابر ریپل AC فیلتر شده باشد.

راهنمای مهندسی میدانی و نصب

• همگام‌سازی ماژول: هنگام تعویض ماژول در یک سیستم در حال کار، اطمینان حاصل کنید که 3101 جایگزین از بازبینی صحیح میان‌افزار برخوردار است. ماژول برای همگام‌سازی تصویر حافظه خود با دو پردازنده اصلی فعال دیگر، فرایند «راه‌اندازی گرم» یا «بازآموزی» را انجام می‌دهد.

• مدیریت حرارتی: برای همرفت طبیعی، حداقل فاصله‌ای معادل 1U در بالا و پایین شاسی Tricon در نظر بگیرید. در محیط‌های با دمای بالا (بیش از 50 درجه سلسیوس)، برای جلوگیری از خطاهای توازن DRAM ناشی از تنش حرارتی، خنک‌سازی با هوای اجباری درون کابینت الزامی است.

• استاندارد اتصال زمین: اطمینان حاصل کنید که شاسی به یک «زمین کم‌نویز» اختصاصی (زمین ابزار دقیق) متصل شده است. برای جلوگیری از تداخل در گذرگاه تشخیصی HDLC، مسیر زمین را با بارهای القایی زیاد مشترک نکنید.

مزایای عملکردی قدرتمند

Triconex 3101 برای دوام صنعتی بسیار بالا ساخته شده و از طراحی PCB تقویت‌شده‌ای بهره می‌برد که در برابر محیط‌های با ارتعاش زیاد، متداول در سکوهای کمپرسور و سالن‌های توربین، مقاومت می‌کند. NVRAM آن تضمین می‌کند که متغیرهای ماندگار—مانند نقاط تنظیم و مجموع‌های انباشته—هنگام قطع برق بدون نیاز به پشتیبان باتری حفظ شوند و در نتیجه هزینه نگهداری کاهش یابد. قابلیت این ماژول برای ارتباط از طریق گذرگاه HDLC با سرعت 2 Mbps تضمین می‌کند که تشخیص‌های ورودی/خروجی به‌صورت بلادرنگ گزارش شوند و مهندسان بتوانند حسگرهای معیوب را پیش از تأثیرگذاری بر ایمنی فرایند شناسایی کنند.
