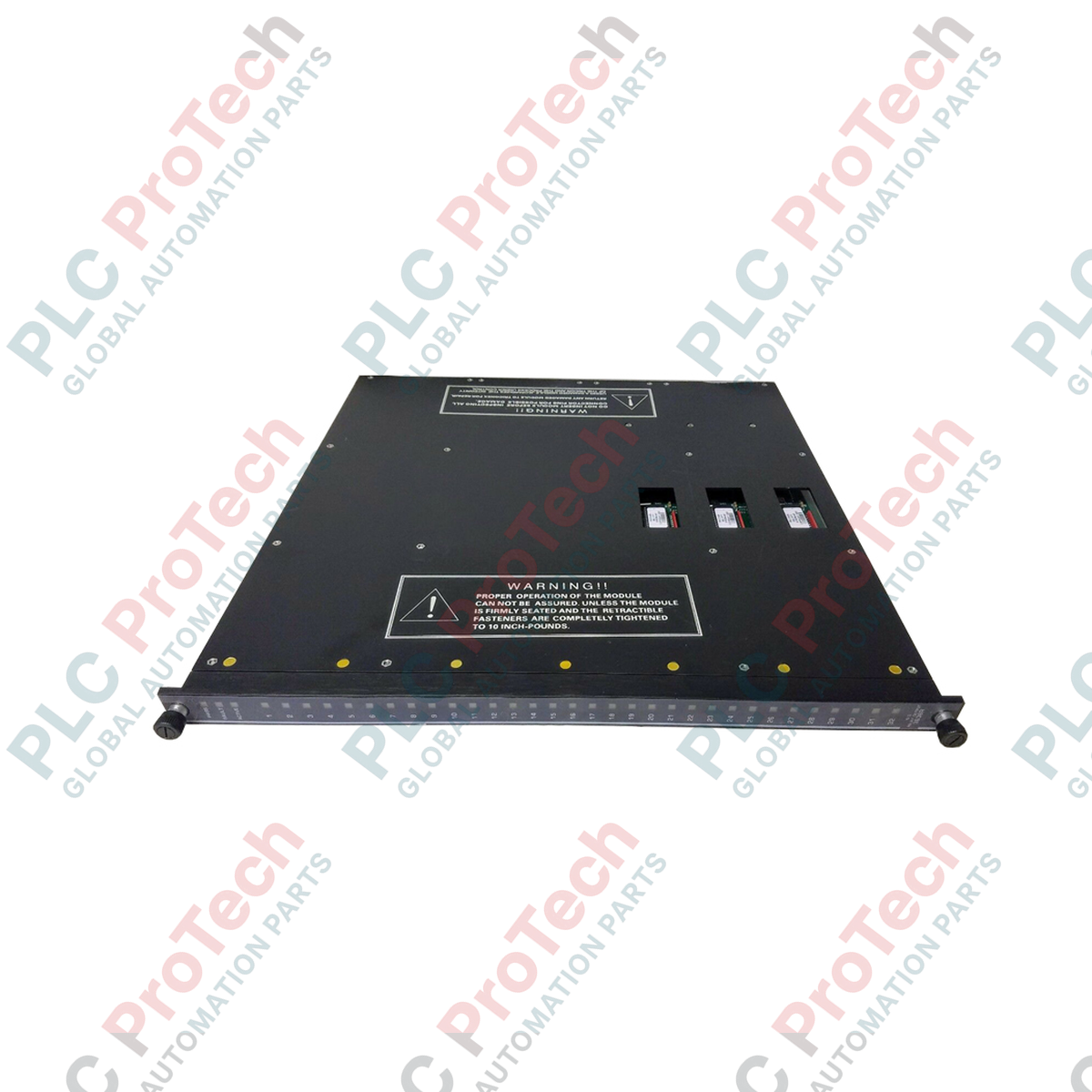

ماژول خروجی رله‌ای دیجیتال Triconex مدل 3636T

مروری بر محصول

ماژول 3636T (3636T) ساخت Triconex، یک ماژول خروجی رله دیجیتال با چگالی بالا است که برای ایجاد رابط میان کنترلر Tricon و تجهیزات میدانی غیرحیاتی طراحی شده است. این ماژول به‌عنوان یک ماژول غیرسه‌گانه، پلی ضروری برای عملکردهای کمکی ناسازگار با کلیدهای حالت‌جامد استاندارد سمت‌بالا فراهم می‌کند؛ از جمله پنل‌های اعلان، رله‌های واسط قدیمی و لامپ‌های سیگنال. با وجود ماهیت خروجی غیرسه‌گانه، این ماژول با دریافت سیگنال از هر سه پردازنده اصلی، یکپارچگی بالای سیستم را حفظ می‌کند. این سیگنال‌ها پیش از راه‌اندازی ۳۲ رله مجزا، به‌صورت داخلی رأی‌گیری می‌شوند. در محیط‌های صنعتی مانند کارخانه‌های پتروشیمی و تأسیسات تولید برق، ماژول 3636T برای سیگنال‌دهی و پایش ثانویه حیاتی است و تضمین می‌کند که حتی داده‌های غیرمرتبط با ایمنی نیز با دقت و نظارت تشخیصی مورد انتظار از یک سیستم TMR (افزونگی پیمانه‌ای سه‌گانه) مدیریت شوند.

پیکربندی فنی (بررسی عمیق)

معماری سخت‌افزاری 3636T بر شفافیت عملکرد و تشخیص خطا تمرکز دارد. برخلاف ماژول‌های حالت‌جامد، 3636T از کنتاکت‌های فیزیکی Normally Open (NO) استفاده می‌کند و ایزولاسیون واقعی کنتاکت خشک را برای مدارهای میدانی فراهم می‌سازد. یکی از ویژگی‌های برجسته این ماژول، وجود مدار حلقه‌بازگشت یکپارچه برای هر یک از ۳۲ نقطه است. این مدار به‌طور پیوسته عملکرد مکانیکی هر کلید رله را بررسی می‌کند تا اطمینان یابد رله حتی در صورت نبود بار میدانی، به منطق رأی‌گیری‌شده به‌درستی پاسخ می‌دهد. در صورت شناسایی مغایرت تشخیصی، ماژول بلافاصله نشانگر FAULT و هشدار سطح شاسی را فعال می‌کند و به تیم‌های تعمیر و نگهداری اجازه می‌دهد با استفاده از قابلیت پشتیبانی‌شده hot-spare، واحد را بدون ایجاد وقفه در عملکرد سایر بخش‌های کنترلر تعویض کنند.

مشخصات فنی

پرسش‌های متداول فنی

آیا 3636T از عملکردهای قطع اضطراری حیاتی برای ایمنی پشتیبانی می‌کند؟

خیر. 3636T به‌عنوان یک ماژول غیرسه‌گانه برای نقاط غیرحیاتی طبقه‌بندی می‌شود. برای عملکردهای ابزار دقیق ایمنی (SIF) که به یکپارچگی SIL3 نیاز دارند، باید از ماژول‌های خروجی دیجیتال سه‌گانه مانند 3604 یا 3625 استفاده کنید.

اگر یک رله منفرد بسته نشود، چه اتفاقی می‌افتد؟

3636T دارای مدار حلقه‌بازگشتی است که وضعیت رله را پایش می‌کند. اگر رله از فرمان رأی‌گیری‌شده پردازنده‌های اصلی پیروی نکند، ماژول چراغ FAULT را فعال می‌کند. در صورت وجود واحد یدکی گرم، سیستم می‌تواند کنترل را به‌طور خودکار به ماژول پشتیبان منتقل کند.

آیا می‌توانم از 3636T برای کلیدزنی بارهای بسیار القایی استفاده کنم؟

با اینکه ظرفیت نامی ماژول 2 A است، بارهای القایی، مانند سیم‌پیچ‌های بزرگ سلونوئید، می‌توانند باعث ایجاد قوس الکتریکی در کنتاکت‌های NO شوند. استفاده از سرکوبگرهای اضافه‌ولتاژ خارجی، یعنی اسنابرهای RC برای AC یا دیودها برای DC، برای افزایش عمر رله‌های مکانیکی اکیداً توصیه می‌شود.

راهنمای مهندسی و نصب

• الزام پایانه‌گذاری خارجی: 3636T به یک پنل پایانه‌گذاری خارجی (ETP) اختصاصی نیاز دارد. اطمینان حاصل کنید که کابل رابط به‌ securely به بک‌پلین Tricon قفل شده و ETP مطابق معماری استاندارد اتصال زمین Triconex زمین شده باشد تا از تداخل EMI در عیب‌یابی حلقه‌بازگشت جلوگیری شود.

• ملاحظات حرارتی: اگرچه محدوده نامی ماژول 0-60 deg C است، کلیدزنی هم‌زمان ۳۲ رله با حداکثر جریان، گرمای قابل‌توجهی تولید می‌کند. اطمینان حاصل کنید که کابینت جریان هوای بدون مانع داشته باشد و LEDهای PASS و ACTIVE هنگام بازرسی‌های دوره‌ای قابل مشاهده باشند تا سلامت ماژول پایش شود.

• رویه تعویض فیوز: هر خروجی با یک فیوز تندکار 2.5 A محافظت می‌شود. در صورت وقوع اتصال کوتاه در میدان، فیوز برای محافظت از مدار ماژول قطع می‌شود. پیش از عیب‌یابی سیم‌کشی میدانی یا تعویض ماژول، همیشه برق میدان را در ETP قطع کنید.

مزایای مهندسی

3636T در محیط‌هایی که ایزولاسیون الکتریکی اهمیت بالایی دارد، عملکردی ممتاز ارائه می‌دهد. این ماژول با ایزولاسیون 1,500 VDC نقطه‌به‌نقطه، به‌طور مؤثر از انتقال نویز الکتریکی سمت میدان به بک‌پلین منطقی جلوگیری می‌کند. کدگذاری رنگی آبی نقره‌ای آن، شناسایی سریع را در رک‌های شلوغ امکان‌پذیر می‌سازد و خطر خطای انسانی هنگام تعمیر و نگهداری را کاهش می‌دهد. افزون بر این، قابلیت ارائه خروجی‌های کنتاکت خشک باعث می‌شود این ماژول با سیستم‌های اعلان قدیمی و تجهیزات ابزار دقیق تخصصی که توان تحمل جریان نشتی رایج در ماژول‌های کلیدزنی حالت‌جامد را ندارند، کاملاً سازگار باشد.
