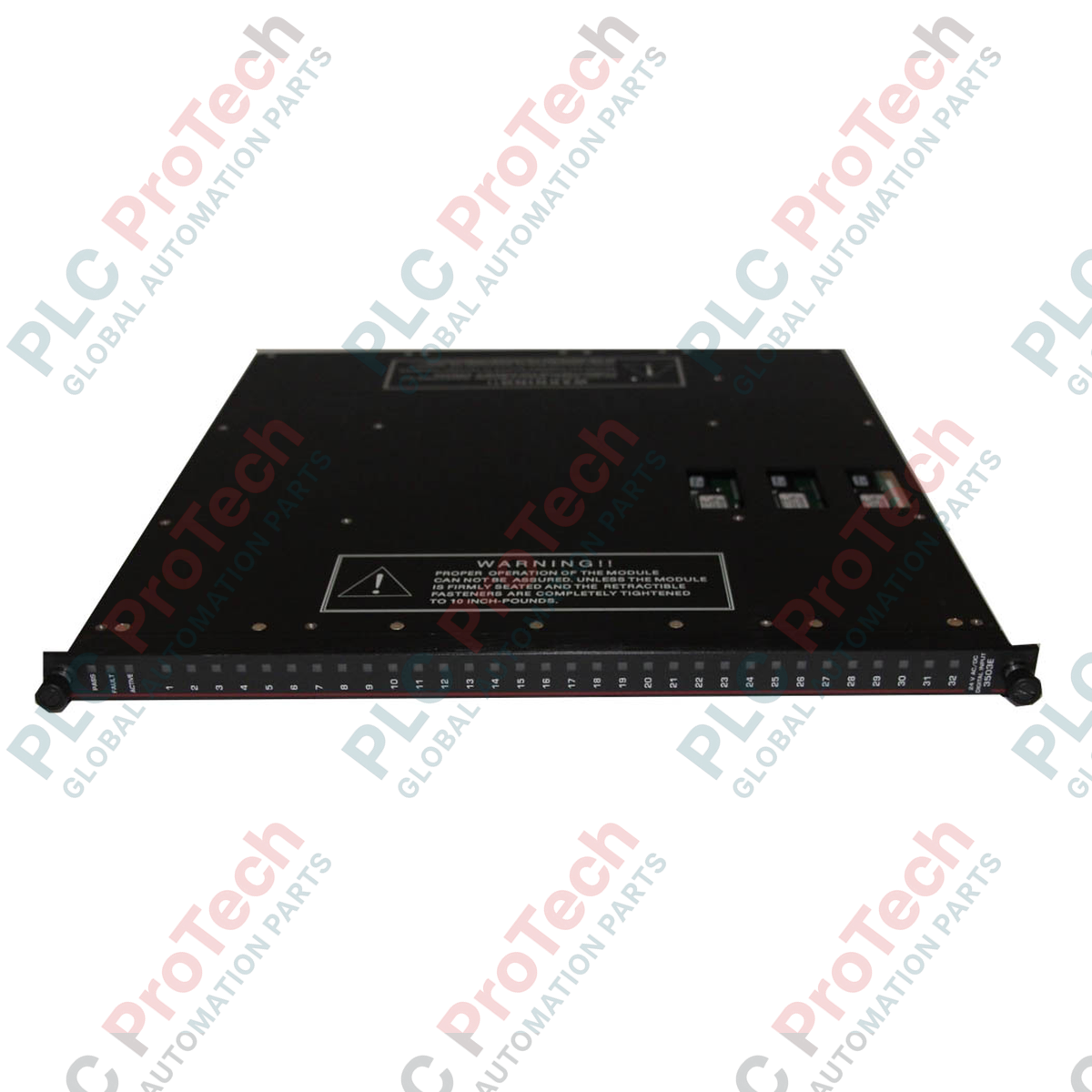

ماژول ورودی دیجیتال ایزوله TMR Tricon مدل 3501E Triconex

مروری بر محصول

 3501E (3501E) یک  ماژول ورودی دیجیتال با چگالی بالا و افزونگی پیمانه‌ای سه‌گانه (TMR) است که برای سامانه ایمنی Tricon شرکت Triconex طراحی شده است. این ماژول با ولتاژ  ۱۱۵ ولت AC/DC کار می‌کند و  ۳۲ نقطه ورودی ایزوله و غیرمشترک فراهم می‌کند؛ بنابراین برای محیط‌های صنعتی پیچیده مانند پالایشگاه‌های نفت، کارخانه‌های مواد شیمیایی و تأسیسات تولید برق که جداسازی سیگنال‌ها برای ایمنی حیاتی است، ایدئال است.  3501E از سه کانال مستقل برای پردازش داده‌ها استفاده می‌کند و سپس داده‌ها در پردازنده‌های اصلی رأی‌گیری می‌شوند تا بالاترین سطح یکپارچگی تضمین شود. این معماری به ماژول اجازه می‌دهد حتی در صورت بروز خطا در یک کانال، عملکرد صحیح خود را حفظ کند؛ در نتیجه خطر توقف‌های برنامه‌ریزی‌نشده سامانه به‌طور چشمگیری کاهش می‌یابد و بیشترین زمان کارکرد کارخانه تضمین می‌شود.

پیکربندی فنی و تحمل خطا

 Triconex 3501E با تمرکز بر منطق «دسترس‌پذیری بالا» و «ایمن در برابر خرابی» طراحی شده است. هر یک از ۳۲ نقطه ورودی به‌صورت اپتوایزوله است و حفاظت برتری در برابر تداخل الکترومغناطیسی و جهش‌های ولتاژ فراهم می‌کند. پسوند «E» در 3501E نشان‌دهنده قابلیت‌های تشخیصی پیشرفته، از جمله قابلیت خودآزمایی مدارِ گیرکرده در حالت روشن است که به‌طور پیوسته تغییر وضعیت مدارها از حالت برقدار به خاموش را بررسی می‌کند. این ماژول از قابلیت «یدکی داغ» نیز پشتیبانی می‌کند و به تیم‌های تعمیر و نگهداری اجازه می‌دهد واحد معیوب را به‌صورت آنلاین و بدون وقفه در فرایند تعویض کنند.  3501E که برای جلوگیری از نصب نادرست به‌صورت مکانیکی کدگذاری شده است، به‌طور یکپارچه با پنل‌های ترمینال خارجی ادغام می‌شود تا رابطی مستحکم برای عملکردهای حیاتی ایمنی ابزاردقیق (SIF) فراهم کند.

مشخصات فنی

پرسش‌های متداول فنی

تفاوت بین ماژول‌های TMR مانند 3501E و ماژول‌های تکی مانند 3564 چیست؟

ماژول 3501E یک ماژول TMR با سه کانال کاملاً مستقل و رأی‌گیری دو از سه است که برای بیشینه‌سازی دسترس‌پذیری بهینه شده است. در مقابل، ماژول‌های تکی مانند 3564 از نظر هزینه بهینه‌سازی شده‌اند؛ تنها مسیرهای ایمنی‌بحرانی را سه‌برابر می‌کنند و هنگام تشخیص خطا، ورودی را به وضعیت ایمن «خاموش» می‌برند که ممکن است به تریپ منجر شود، اما ایمنی را تضمین می‌کند.

مشخصه «ایزوله و غیرمشترک» برای سیم‌کشی چه مفهومی دارد؟

«غیرمشترک» یعنی هر یک از ۳۲ نقطه ورودی مسیر برگشت اختصاصی خود را دارد. این ویژگی مانع از آن می‌شود که یک خطای زمین یا اتصال کوتاه در یکی از تجهیزات فیلد، بر ۳۱ ورودی دیگر اثر بگذارد و بالاترین سطح استقلال سیگنال را فراهم می‌کند.

نشانگر «خطا» در 3501E چگونه عمل می‌کند؟

نشانگر خطا در 3501E به‌جای خرابی کامل ماژول، به یک خطای کانال مشخص اشاره می‌کند. به‌دلیل معماری TMR، ماژول در صورت بروز خطای یک کانال همچنان به‌درستی کار می‌کند و از طریق آلارم شاسی به کاربر هشدار می‌دهد.

راهنمای مهندسی و نصب

• پنل‌های ترمینیشن خارجی (ETP):  3501E برای اتصال به ETP مستقر در محل دوردست، به کابل رابط اختصاصی نیاز دارد. برای جلوگیری از شبح‌سازی سیگنال روی خطوط 115V، اطمینان حاصل کنید که طول و شیلد کابل با استانداردهای محلی EMI/RFI مطابقت دارد.

• کدگذاری مکانیکی: پیش از نصب، اطمینان حاصل کنید که شیار شاسی برای  3501E با کد رنگی «قرمز» پیکربندی شده است. ماژول را با فشار وارد نکنید؛ کدگذاری مکانیکی برای محافظت از پین‌های بک‌پلین در برابر سطوح ولتاژ نادرست طراحی شده است.

• حفظ ایزولاسیون: برای حفظ یکپارچگی ایزولاسیون ۳۲ نقطه، از اتصال زنجیره‌ای سیم‌های برگشت در سمت فیلد خودداری کنید. هر جفت سیم باید مستقیماً به ترمینال‌های ایزوله روی ETP متصل شود.

مزایای مهندسی

 Triconex 3501E در کاربردهای قطع انرژی برای تریپ عملکردی عالی دارد. مدار خودآزمایی داخلی آن شرایط خطای گیرکردن در وضعیت روشن را به‌صورت بلادرنگ تشخیص می‌دهد و تضمین می‌کند که در صورت دریافت سیگنال توقف اضطراری (ESD)، ماژول تغییر وضعیت را به‌درستی گزارش کند. امپدانس ورودی بالای آن (> 8.5 kΩ) ضمن حفظ تشخیص مطمئن سیگنال، جریان‌کشی از حلقه‌های فیلد را به حداقل می‌رساند. افزون بر این، قابلیت عملکرد در هر دو محدوده AC و DC (47–63 Hz یا DC خالص) به مهندسان امکان می‌دهد در طراحی‌های مختلف توزیع توان، استفاده از یک نوع ماژول را استاندارد کنند.
