ماژول ارتباطی Tricon مدل CM3201 Triconex

مروری بر محصول

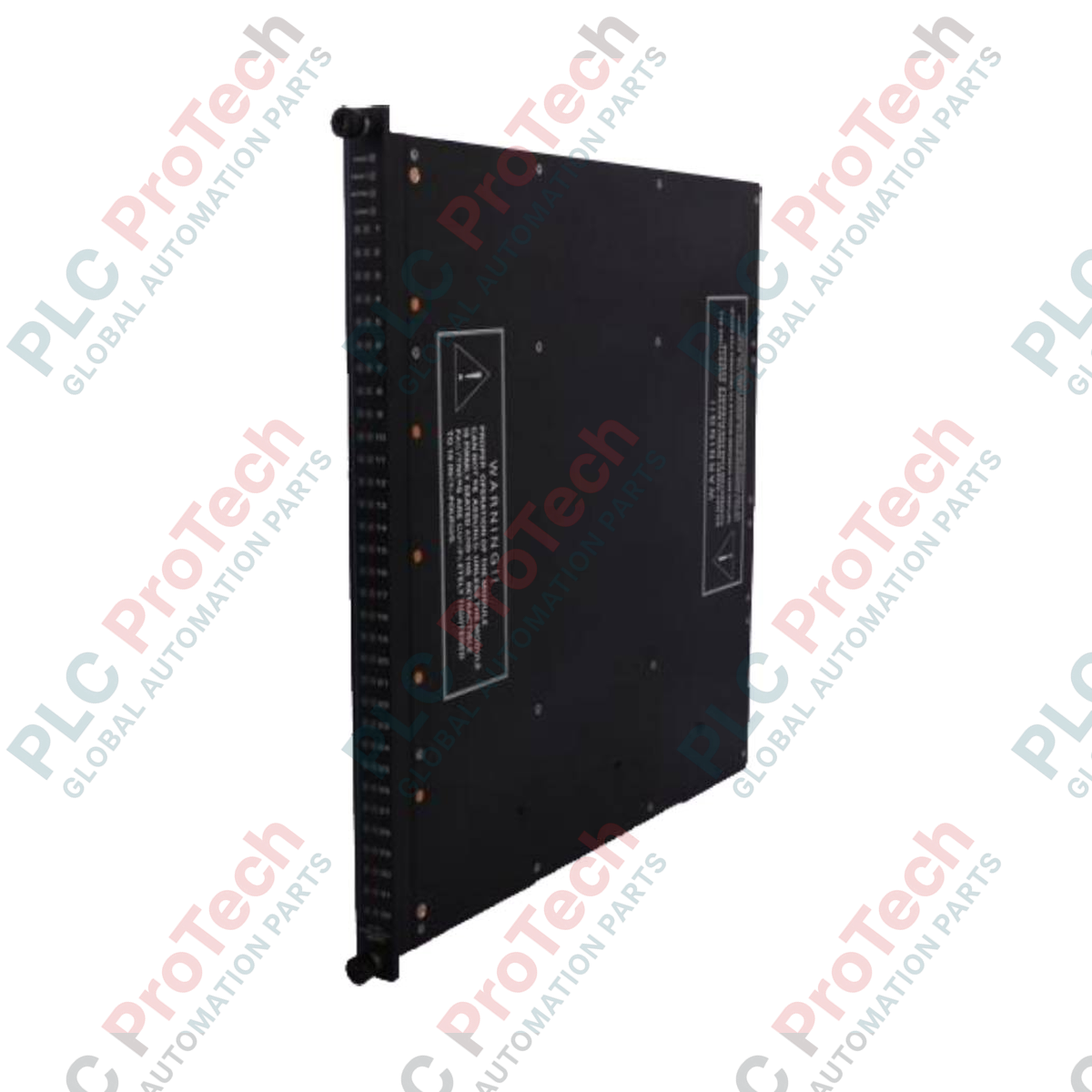

CM3201 (CM3201) به‌عنوان یک رابط ارتباطی با عملکرد بالا در سیستم ایمنی افزونگی پیمانه‌ای سه‌گانه (TMR) تریکونکس تریکون عمل می‌کند. این ماژول ارتباطی تبادل بی‌وقفه داده میان کنترل‌کننده ایمنی و سیستم‌های خارجی مانند سیستم‌های کنترل توزیع‌شده (DCS)، رابط‌های کاربری انسان و ماشین (HMI) و شبکه‌های مدیریت دارایی در سراسر کارخانه را امکان‌پذیر می‌کند. CM3201 که به‌طور ویژه برای صنایع حیاتی، از جمله پالایش نفت و گاز، فرآوری پتروشیمی و تولید برق هسته‌ای طراحی شده است، تضمین می‌کند داده‌های حیاتی ایمنی بدون به خطر انداختن تمامیت قطعی حلقه کنترل منتقل شوند. این ماژول با واگذاری بار ارتباطی از پردازنده‌های اصلی، تأخیر سیستم را به حداقل می‌رساند و از طریق گزارش‌دهی بلادرنگ عیب‌یابی، نقشی حیاتی در کاهش توقف‌های برنامه‌ریزی‌نشده ایفا می‌کند.

چارچوب معماری و یکپارچه‌سازی شبکه

معماری Triconex CM3201 بر پایه پردازش RISC پرسرعت ساخته شده است تا پروتکل‌های صنعتی پیچیده، از جمله Modbus TCP/IP و TSAA (برنامه دسترسی به سیستم Triconex)، را مدیریت کند. این ماژول از ایزولاسیون الکتریکی پیشرفته و مدارهای خطاپذیر بهره می‌برد تا از تأثیر اضافه‌ولتاژهای شبکه خارجی بر باس پشتی Tricon جلوگیری کند. همچنین از ارتباط همتا‌به‌همتا میان چند شاسی Tricon پشتیبانی می‌کند و اقدامات هماهنگ ایمنی را در نواحی فرایندی توزیع‌شده امکان‌پذیر می‌سازد. سخت‌افزار برای عملکرد «قابل تعویض در حالت روشن» طراحی شده است و امکان تعمیرات یا ارتقای شبکه را بدون قطع برق سیستم ایمنی فراهم می‌کند. CM3201 با قابلیت‌های افزونگی دو درگاهی خود، ستون فقرات ارتباطی قدرتمندی فراهم می‌کند که حتی در صورت خرابی یک کابل یا سوئیچ نیز فعال باقی می‌ماند.

مشخصات فنی

سؤالات متداول پیاده‌سازی

آیا CM3201 با سیستم‌های قدیمی Tricon v9 سازگار است؟

بله، CM3201 با چندین نسخه قدیمی میان‌افزار Tricon سازگاری معکوس دارد. بااین‌حال، برخی پروتکل‌های ارتباطی یا نرخ بالاتر انتقال داده ممکن است برای اطمینان از برخورداری کامل از قابلیت‌ها، به‌روزرسانی نرم‌افزار TriStation 1131 را ضروری کند.

ماژول چگونه با طوفان‌های پخشی شبکه مقابله می‌کند؟

CM3201 از محدودسازی نرخ داخلی و فیلتر کردن بسته‌ها در سطح سخت‌افزار بهره می‌برد. این قابلیت مانع از آن می‌شود که ازدحام شبکه پردازنده‌های ایمنی را تحت فشار قرار دهد و تضمین می‌کند اجرای منطق کنترل همیشه بر درخواست‌های داده خارجی اولویت داشته باشد.

نشانه‌های اصلی خرابی سخت‌افزار چیست؟

پنل جلویی دارای LEDهای عبور، خطا و فعال است. روشن ماندن LED قرمز خطا معمولاً نشان‌دهنده پایان مهلت ناظر سخت‌افزاری یا خطای توازن داخلی است و برای حفظ دید شبکه، تعویض ماژول را ضروری می‌کند.

راهنمای مهندسی میدانی و نصب

• محافظ‌کاری و تداخل: برای تمام اتصالات اترنت از کابل‌کشی S/FTP محافظ‌دار رده ۶A (Cat6a) استفاده کنید. اطمینان حاصل کنید که شیلد کابل در پچ‌پنل، نه در درگاه ماژول، به زمین متصل شده باشد تا از ایجاد حلقه‌های زمین و در نتیجه خراب شدن بسته‌های داده در محیط‌های دارای EMI بالا، مانند مراکز کنترل موتور، جلوگیری شود.

• هم‌راستاسازی شاسی: هنگام قرار دادن CM3201 در شاسی Tricon، بررسی کنید ریل‌های راهنمای ماژول کاملاً هم‌راستا باشند. فشار محکم و یکنواخت وارد کنید تا کانکتورها به‌طور کامل در جای خود بنشینند. پیچ‌های نگهدارنده بالا و پایین را با گشتاور ۰٫۵ Nm سفت کنید تا تماس اتصال زمین با چارچوب شاسی یکنواخت باقی بماند.

• کاهش اثرات حرارتی: در رک‌های ایمنی با تراکم بالا، اگر دمای محیط داخل کابینت از ۵۰ درجه سانتی‌گراد بیشتر است، حداقل فاصله عمودی ۱U (۴۴٫۴۵ mm) یا خنک‌کاری با فن فعال را فراهم کنید. گرمای زیاد و مداوم می‌تواند خازن‌های الکترولیتی مورد استفاده در مرحله تنظیم توان محلی ماژول را فرسوده کند.

تاب‌آوری و دوام محیطی

Triconex CM3201 برای دوام آوردن در سخت‌ترین شرایط صنعتی مهندسی شده است. مجموعه PCB با پوشش محافظ منسجم و مقاوم پوشانده شده است تا در برابر خوردگی شیمیایی و نفوذ رطوبت، که در محیط‌های معدن‌کاری و فراساحلی رایج هستند، مقاومت کند. افزون بر این، مجموعه مکانیکی برای تحمل ارتعاش بالا درجه‌بندی شده و الزامات سخت‌گیرانه سطح لرزه‌ای ۱ را برآورده می‌کند. این ویژگی تضمین می‌کند که در زمان وقوع اضطراری در کارخانه یا رویدادهای ناشی از تنش مکانیکی، CM3201 همچنان داده‌های حیاتی وضعیت را در اختیار اپراتورها قرار دهد و امکان تصمیم‌گیری آگاهانه را در حساس‌ترین لحظات فراهم کند.
