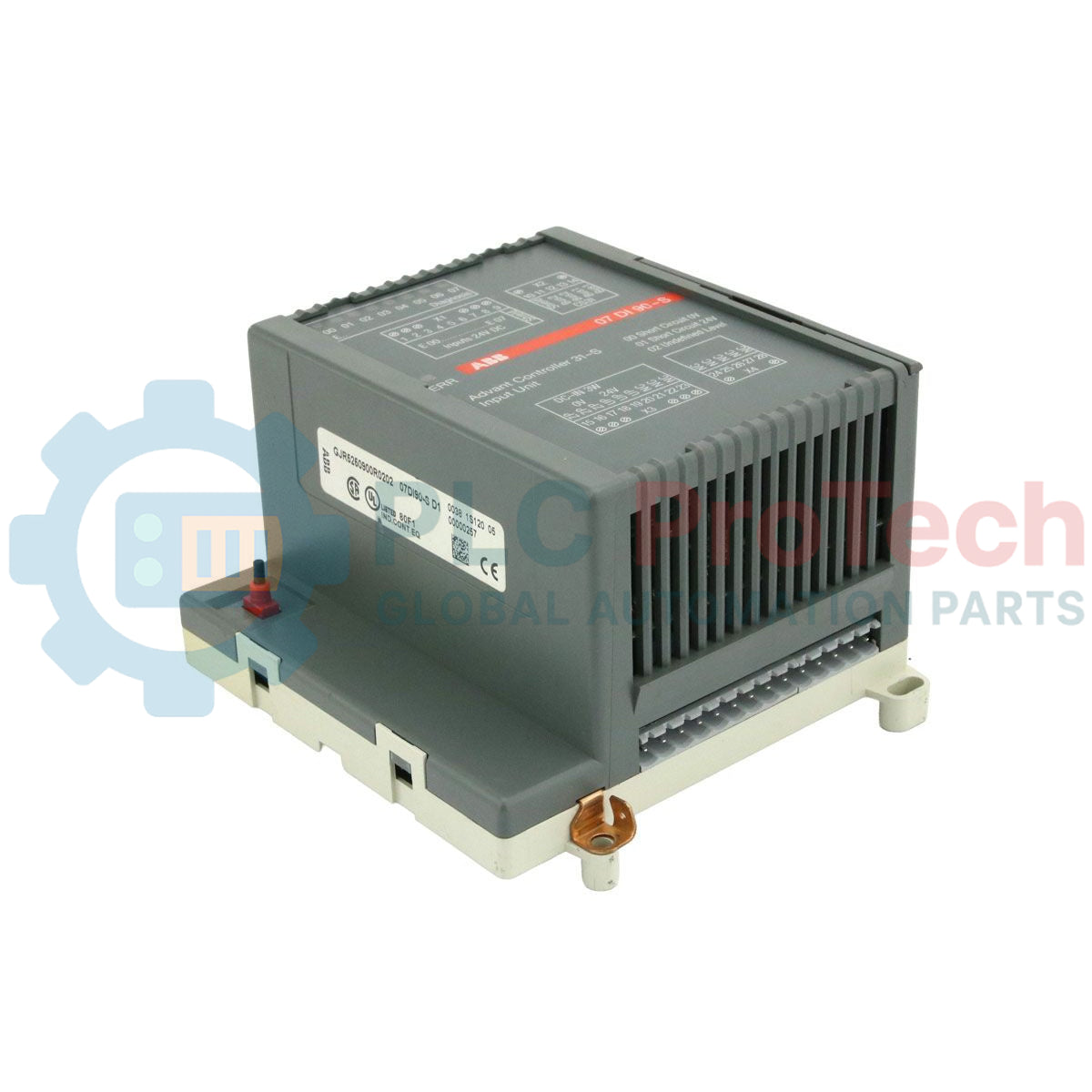

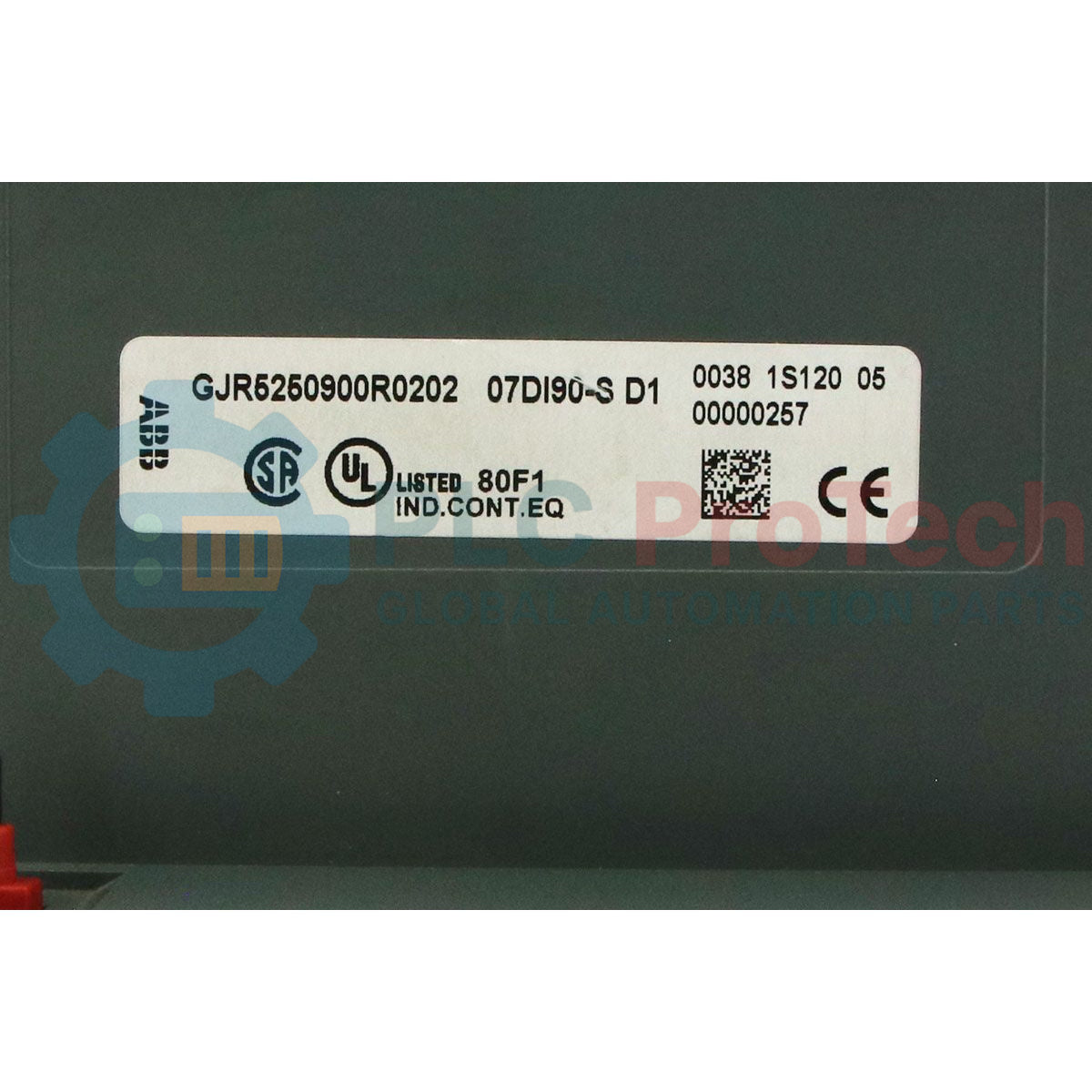

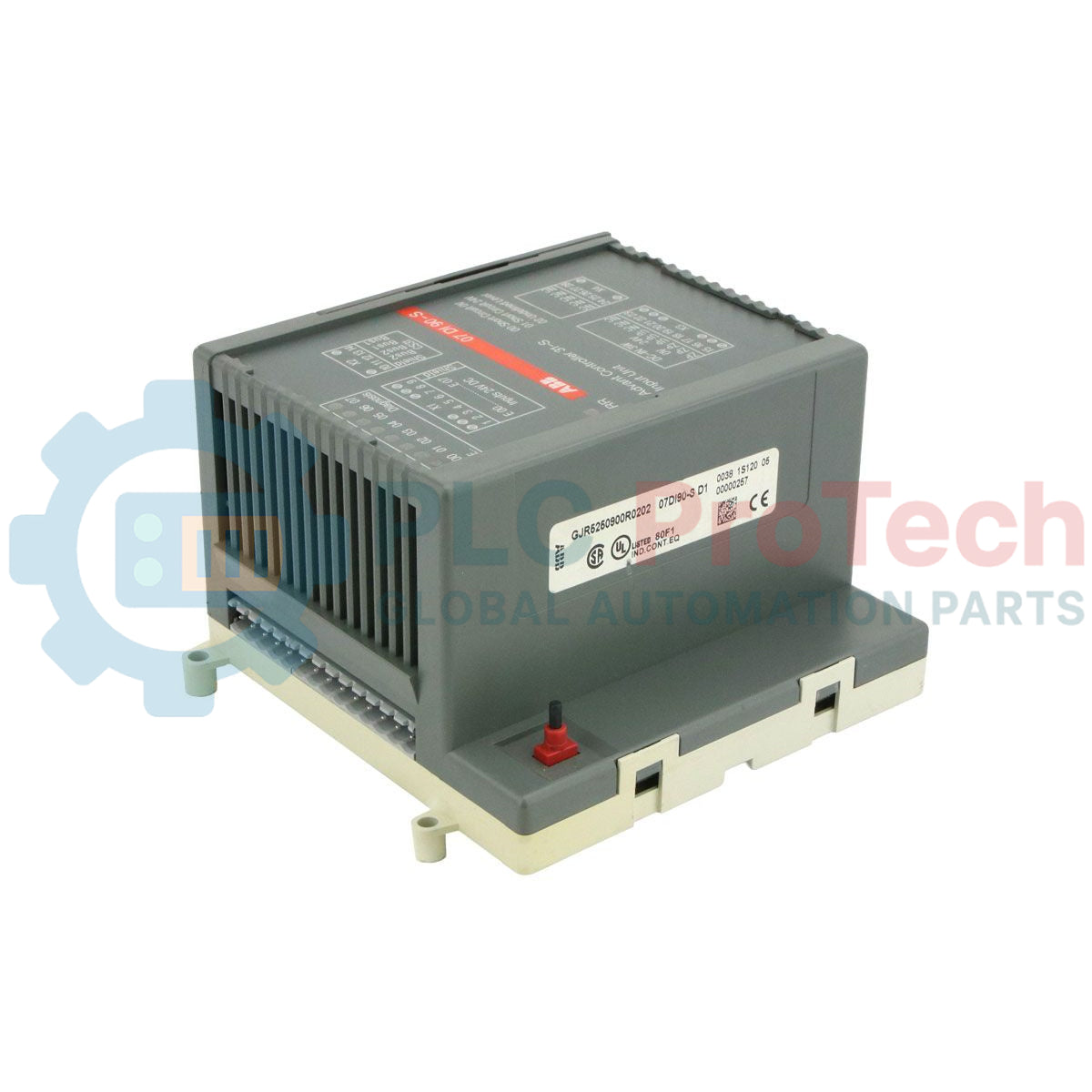

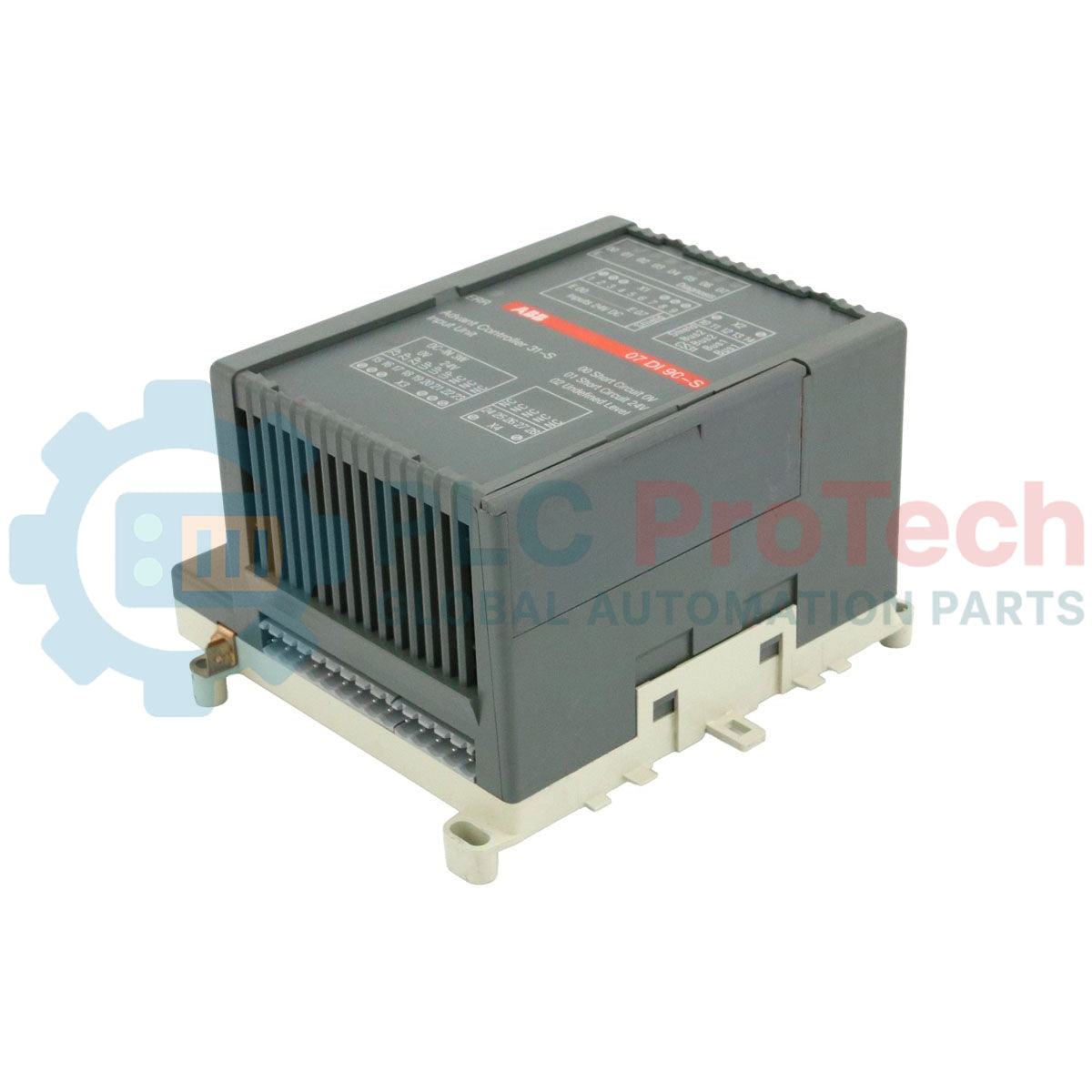

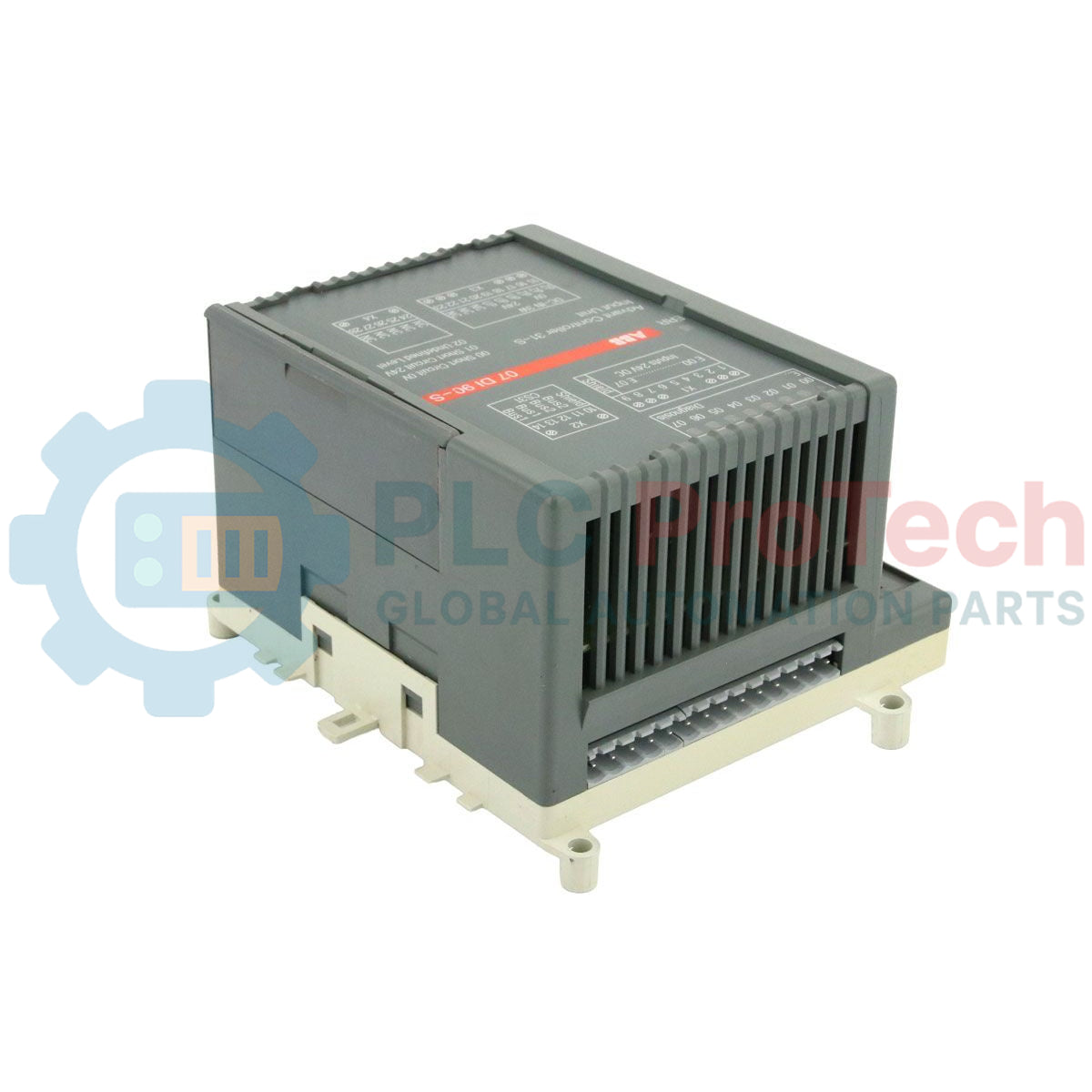

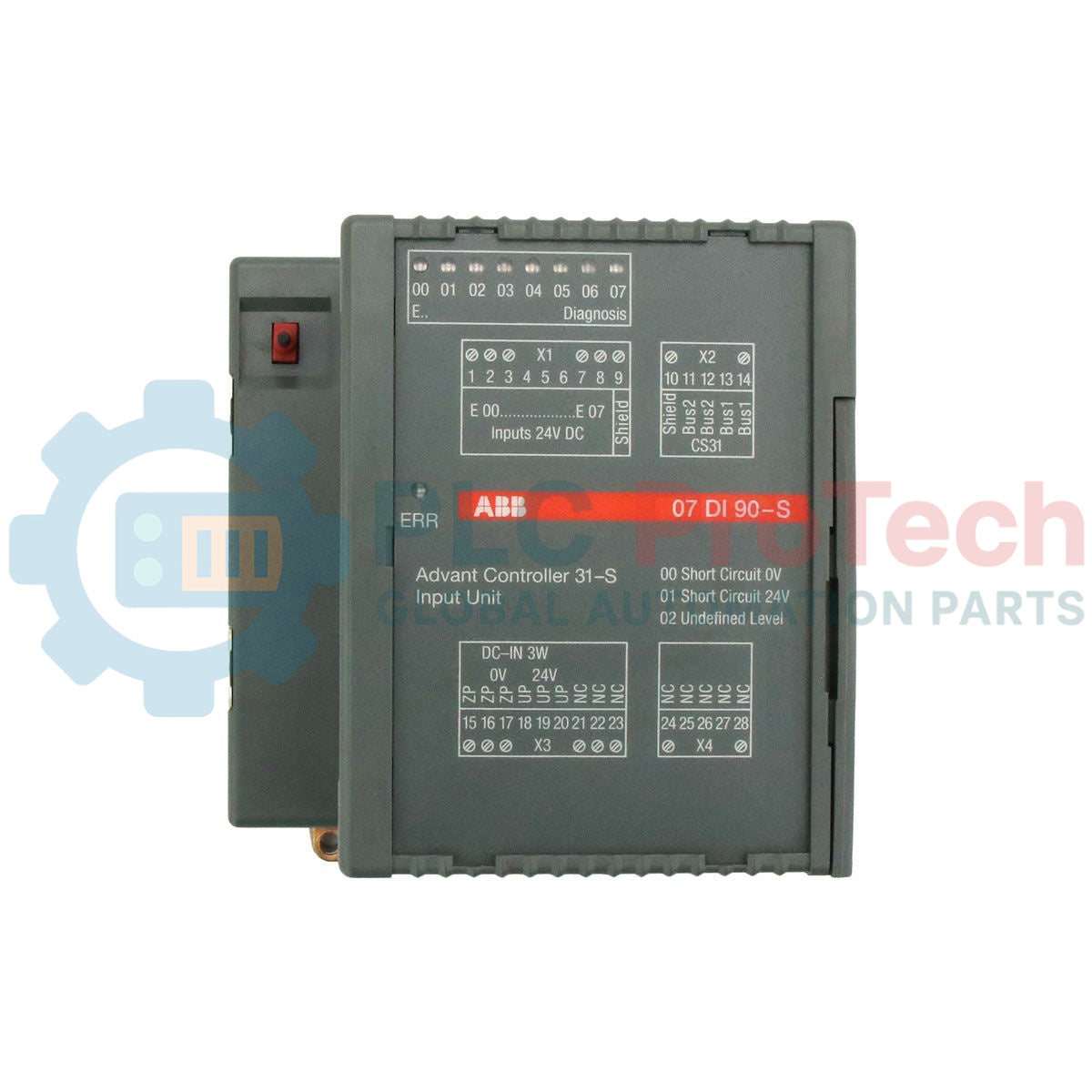

واحد ریموت ایمنی کنترلر Advant 31 مدل ABB 07DI90-S GJR5250900R0202

توضیحات

ABB 07DI90-S با اتصال مستقیم به توپولوژی‌های اتوماسیون غیرمتمرکز، به‌عنوان یک واحد ریموت ایمنی طراحی‌شده برای سامانه Advant Controller 31 (AC31) عمل می‌کند. این ماژول دارای ۸ ورودی دیجیتال با ولتاژ نامی ۲۴ ولت جریان مستقیم است و پایش و دریافت ورودی قابل‌اعتمادی را برای حلقه‌های ایمنی‌محور قدیمی فراهم می‌کند. این رابط ریموت با کارکرد در ولتاژ پایدار ۲۴ ولت جریان مستقیم سامانه، به‌عنوان گرهی مستحکم برای اتصال سیگنال‌های فیزیکی میدانی به پردازنده مرکزی عمل می‌کند و در عین حال یکپارچگی بالای سیگنال و مصونیت در برابر نویز را در محیط‌های صنعتی سخت تضمین می‌کند.

ویژگی‌ها

• مجهز به ۸ ورودی دیجیتال مستقل با ولتاژ نامی ۲۴ ولت جریان مستقیم.
• منحصراً برای یکپارچه‌سازی با سری قدیمی کنترلر ABB Advant 31 طراحی شده است.
• منطق رابط توزیع‌شده یکپارچه برای کاهش حجم سیم‌کشی از تابلو مرکزی تا تجهیزات میدانی.
• ساخته‌شده با محفظه‌ای صنعتی و مقاوم، مناسب برای پروفایل‌های نصب استاندارد.
• قابلیت تشخیصی بسیار قابل‌اعتماد برای پردازش سیگنال‌های ایمنی‌محور.

کاربردها

• گسترش ورودی‌های غیرمتمرکز در محیط‌های تولیدی کف کارخانه.
• پایش اینترلاک‌های ایمنی ماشین‌آلات قدیمی و مسیریابی سیگنال‌های اضطراری.
• تجهیزات جایگزین برای ارتقا و قطعات یدکی تعمیر و نگهداری شبکه‌های کنترل AC31 موجود.
• سامانه‌های بازخورد حسگر توزیع‌شده در زیرساخت‌ها و فرایندهای خدمات عمومی.

مشخصات فنی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

07DI90-S به‌عنوان یکی از اجزای قدیمی سیستم Advant Controller 31، از پروتکل اختصاصی فیلدباس CS31 برای ارتباط ارباب-برده استفاده می‌کند. هنگام تعویض گرم یا به‌روزرسانی سخت‌افزار، اطمینان یابید که کلیدهای آدرس ایستگاه روی واحد دقیقاً با سخت‌افزار جایگزین‌شده یکسان باشند. پلتفرم جدیدتر AC500 مسیر مهاجرت است، اما جایگزینی مستقیم اجزا بدون بازطراحی نرم‌افزار و اصلاحات کوپلر باس پشتیبانی نمی‌شود.

مشکلات کاربردی و نکات مهندسی

نوسانات ولتاژ در خط توزیع ۲۴ ولت DC تغذیه‌کننده GJR5250900R0202 می‌تواند موجب قطع‌های پیش‌بینی‌نشده ارتباط باس شود. طراحی سیستم باید شامل یک منبع تغذیه ایمنی مستقل و تنظیم‌شده باشد که از بارهای القایی سنگین، مانند موتورها یا سلونوئیدها، جدا شده باشد تا افت‌های گذرای ولتاژ را که ممکن است مدارهای حفاظت داخلی این ماژول را فعال کنند، کاهش دهد.

نکات راه‌اندازی و سیم‌کشی

همیشه کابل باس CS31 را در کانالی اختصاصی و جدا از خطوط AC ولتاژبالا عبور دهید. اطمینان یابید که شیلد کابل ارتباطی CS31 به‌طور پیوسته و فقط در یک نقطه زمین اصلی با امپدانس پایین، زمین شده است. برای جلوگیری از خطاهای بازتاب سیگنال، مقاومت‌های ترمینیشن را در دو انتهای فیزیکی خط ارتباطی بررسی کنید.

راهنمای نصب

1. 1 ماژول را داخل یک محفظه صنعتی آب‌بندی‌شده با درجه حفاظت IP54 یا بالاتر، برای محافظت در برابر گردوغبار و رطوبت، روی ریل استاندارد DIN یا صفحه پشتی مناسب نصب کنید.
2. 2 برای اختصاص شناسه مناسب باس CS31، کلیدهای DIP آدرس گره روی واحد را پیش از برقراری حلقه‌های ارتباطی پیکربندی کنید.
3. 3 برق ۲۴ ولت DC سیستم را وصل کنید و پیش از اتصال ورودی‌های میدانی به ۸ ترمینال ورودی دیجیتال، قطبیت را بررسی کنید.
4. 4 اتصالات باس CS31 را محکم کنید، اطمینان یابید که گشتاور همه اتصالات پیچ ترمینال مطابق مشخصات است و برق سیستم را وصل کنید.
