پنل کنترل ABB 3ABD64378660 CDP-312R ACS600

Q: کدام مدلهای درایو با پنل کنترلی ABB CDP-312R سازگار هستند؟

پنل کنترلی ABB CDP-312R (3ABD64378660) بهطور اختصاصی بهعنوان گزینه رابط اپراتور برای درایوهای فرکانس متغیر سری ABB ACS600 طراحی شده است.

Q: عملکرد اصلی پنل کنترلی CDP-312R چیست؟

این ماژول بهعنوان رابط صفحهکلید انسان-ماشین عمل میکند و به اپراتورها امکان میدهد پارامترها را پیکربندی کنند، عیبیابی لحظهای درایو را مشاهده کنند، وضعیت عملکرد را پایش کنند و عملیات درایو را فرمان دهند.

Q: ابعاد فیزیکی و وزن پنل 3ABD64378660 چقدر است؟

این پنل 170 میلیمتر ارتفاع، 80 میلیمتر عرض و 21 میلیمتر عمق دارد و وزن خالص آن 0.5 کیلوگرم است.

SKU 3ABD64378660 CDP-312R

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: 3ABD64378660 CDP-312R
کشور سازنده:سوئد
نوع محصول: پنل کنترل
بارکد: 85049090
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۱۷۰ میلی‌متر × ۸۰ میلی‌متر × ۲۱ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

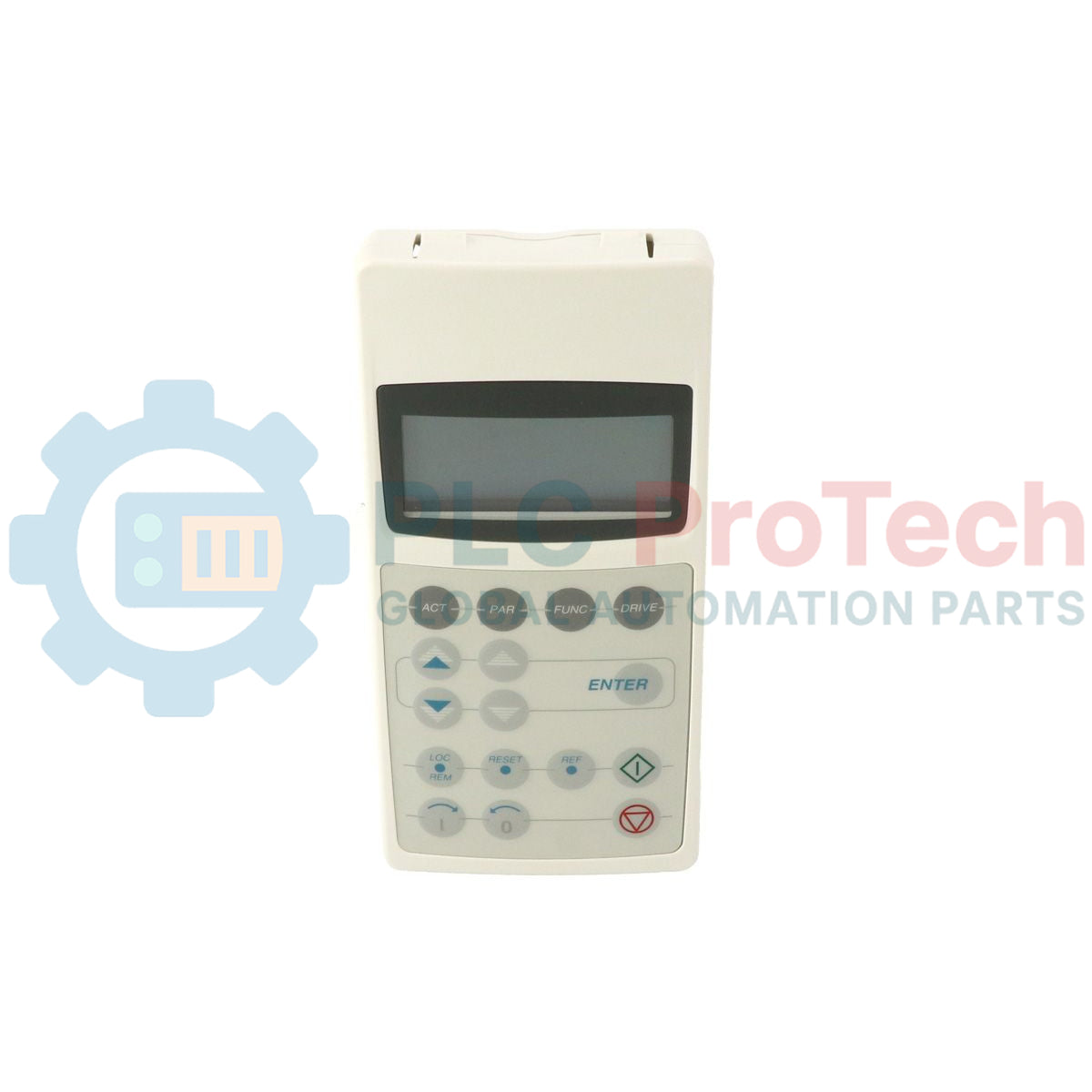

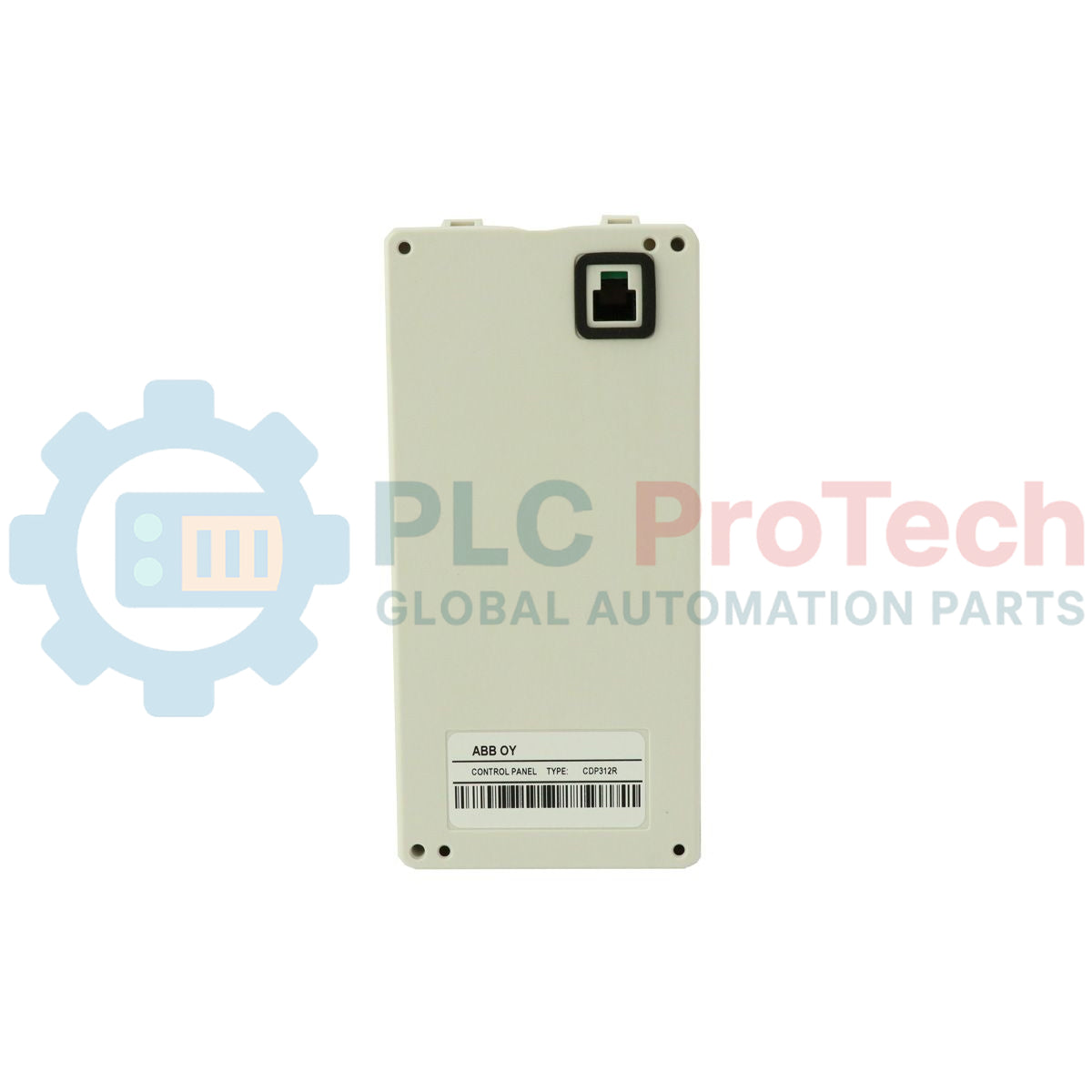

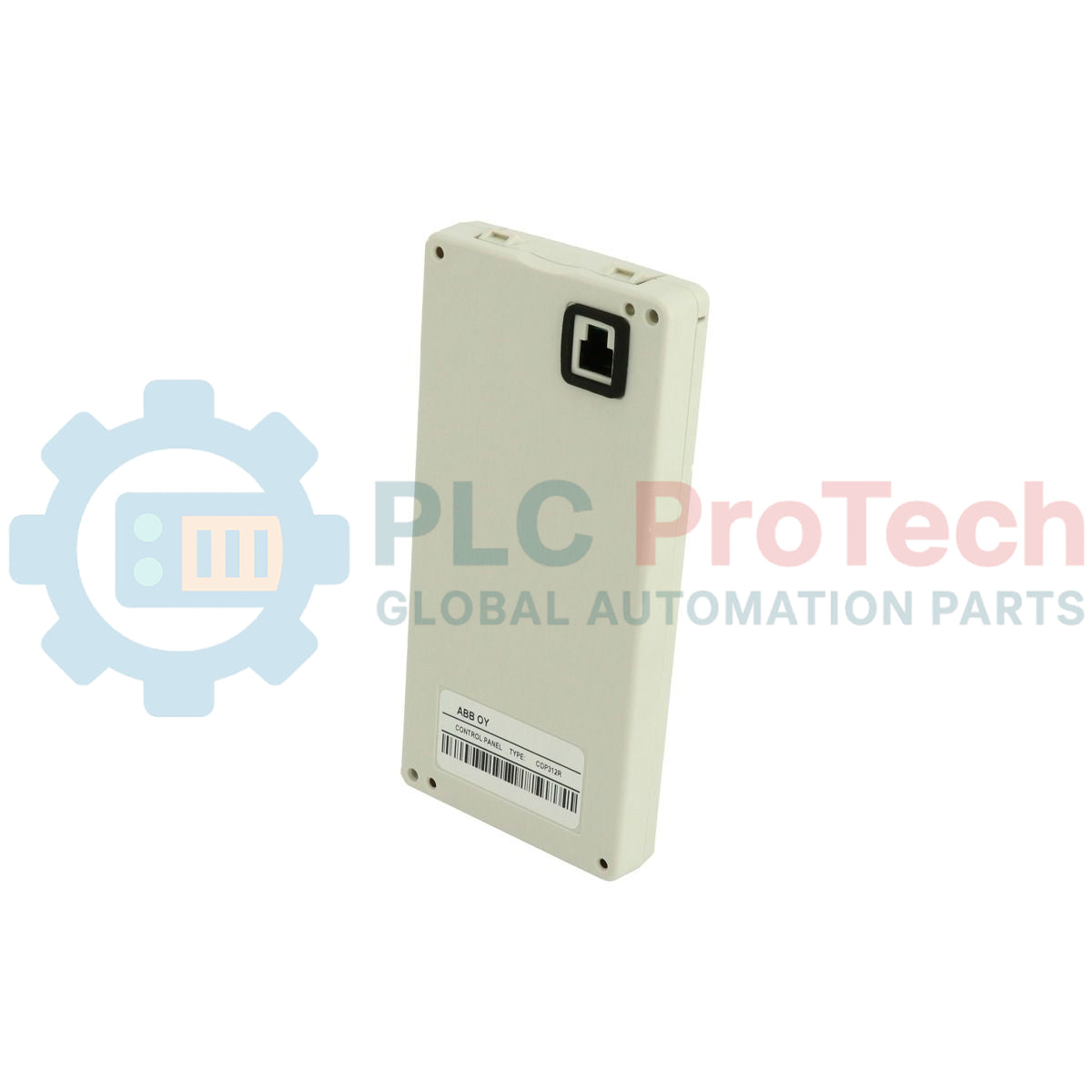

ABB 3ABD64378660 CDP-312R یک صفحه‌کلید تخصصی اپراتور درایو و پنل رابط کاربری انسان-ماشین است که برای پایش محلی، پیکربندی پارامترها و کنترل درایوهای صنعتی دورمتغیر سازگار ABB طراحی شده است. این پنل که در خانواده CDP312 دسته‌بندی می‌شود، به‌عنوان رابطی مستقیم میان کارکنان تعمیر و نگهداری و تجهیزات الکترونیکی کنترل درایو عمل می‌کند.

CDP-312R با طراحی جمع‌وجور، دستی و قابل‌نصب روی درِ کابینت، امکان دسترسی به وضعیت عملکرد، گزارش‌های عیب‌یابی خطا، تنظیمات مرجع سرعت و پارامترهای عملکردی درایو را فراهم می‌کند. این پنل دارای نمایشگر داخلی و کلیدهای کنترلی لمسی برای پیمایش منوها و اجرای فرمان‌های شروع/توقف و تغییر جهت است.

پنل ABB 3ABD64378660 که به‌طور ویژه به‌عنوان یک گزینه درایو در اکوسیستم سخت‌افزاری سری ACS600 طراحی شده است، راه‌اندازی، کلون‌سازی پارامترها و عیب‌یابی خطاها را به‌طور مؤثر امکان‌پذیر می‌کند. این پنل با عمق فیزیکی تنها 21 میلی‌متر و وزن خالص 0.5 کیلوگرم، رابطی ارگونومیک ارائه می‌دهد که هم برای اتصال مستقیم به شکاف درایو و هم برای نصب روی درِ پنل مناسب است.

ویژگی‌ها

نمایشگر چندخطی یکپارچه برای مشاهده واضح پارامترهای عملیاتی و پیام‌های عیب‌یابی.
رابط صفحه‌کلید لمسی اختصاصی برای پیمایش منوی درایو، تنظیم سرعت و اجرای فرمان‌های کنترل محلی.
سازگاری مستقیم با درایوهای فرکانس‌متغیر سری ABB ACS600.
پروفایل باریک با ارتفاع 170 میلی‌متر، عرض 80 میلی‌متر و عمق 21 میلی‌متر.
ساختار سبک‌وزن (با وزن خالص 0.5 کیلوگرم) طراحی‌شده برای استفاده دستی یا نصب روی درِ کابینت.

کاربردها

رابط اپراتور محلی درایو برای درایوهای صنعتی دورمتغیر سری ACS600.
ابزار راه‌اندازی برای تنظیم کنترل موتور، پیکربندی پارامترها و تیونینگ.
ترمینال عیب‌یابی برای بررسی تاریخچه هشدارها، خطاهای فعال و معیارهای عملکرد.
رابط کاربری درِ کابینت برای پنل‌های مرکز کنترل موتور (MCC) و محفظه‌های درایو.

مشخصات فنی

عمومی

پارامتر	مشخصات
تولیدکننده	ABB
نام مدل	CDP-312R
نام تجاری جهانی	CDP-312R
شناسه محصول	3ABD64378660
نوع محصول	پنل کنترل درایو / رابط کاربر
سازگاری درایو / فریم	سری آپشن ACS600

مشخصات مکانیکی و فیزیکی

پارامتر	مشخصات
ارتفاع خالص محصول	۱۷۰ میلی‌متر
عرض خالص محصول	۸۰ میلی‌متر
عمق / طول خالص محصول	۲۱ میلی‌متر
وزن خالص محصول	۰٫۵ کیلوگرم

طبقه‌بندی‌ها و استانداردها

پارامتر	مشخصات
کد HS / تعرفه گمرکی	85049099
دسته‌بندی WEEE	محصول مشمول WEEE نیست
UNSPSC	39122004

راهنمای نصب

بازرسی پیش از نصب: پنل کنترل CDP-312R را از بسته‌بندی خارج کنید و پیش از اتصال، بدنه و پایه‌های رابط پشتی را از نظر هرگونه آسیب دیداری بررسی کنید.
اتصال به درایو: پنل را با شکاف پنل روی واحد کنترل یا سکوی نصب درایو هم‌راستا کنید و آن را محکم فشار دهید تا مکانیزم قفل درگیر شود.
نصب روی در: در صورت نصب روی درِ کابینت، برای حفظ پیوستگی اتصال زمین و سرکوب نویز، از کیت نصب پنل روی در و مجموعه کابل شیلددار مربوطه استفاده کنید.
تأیید اتصال: مطمئن شوید کابل رابط ارتباطی کاملاً در جای خود قرار گرفته است تا از بروز خطاهای متناوب اتصال هنگام کار جلوگیری شود.
بررسی روشن‌شدن: درایو میزبان را روشن کنید و بررسی کنید که صفحه‌نمایش پنل کنترل راه‌اندازی شده و صفحه وضعیت درایو را نمایش می‌دهد.

پیکربندی / تعویض

پشتیبان‌گیری از پارامترها: پیش از انجام به‌روزرسانی‌های میان‌افزار یا تنظیم مجدد موتور، از عملکردهای حافظه داخلی پنل برای بارگذاری و پشتیبان‌گیری از مجموعه پارامترهای درایو استفاده کنید.
روش تعویض: برای تعویض صفحه‌کلید CDP-312R موجود، کنترل محلی درایو را به‌طور ایمن خاموش کنید، پنل قدیمی را از نگهدارنده جدا کنید، واحد جدید 3ABD64378660 را متصل کنید و اتصال را برقرار کنید.
دانلود پارامتر: اگر پنل یک درایو تازه‌نصب‌شده را تعویض می‌کنید، مجموعه پارامتر پشتیبان‌گیری‌شده را مستقیماً از حافظه پنل در کنترلر درایو دانلود کنید.

FAQ

کدام مدل‌های درایو با پنل کنترلی ABB CDP-312R سازگار هستند؟

پنل کنترلی ABB CDP-312R (3ABD64378660) به‌طور اختصاصی به‌عنوان گزینه رابط اپراتور برای درایوهای فرکانس متغیر سری ABB ACS600 طراحی شده است.

عملکرد اصلی پنل کنترلی CDP-312R چیست؟

این ماژول به‌عنوان رابط صفحه‌کلید انسان-ماشین عمل می‌کند و به اپراتورها امکان می‌دهد پارامترها را پیکربندی کنند، عیب‌یابی لحظه‌ای درایو را مشاهده کنند، وضعیت عملکرد را پایش کنند و عملیات درایو را فرمان دهند.

ابعاد فیزیکی و وزن پنل 3ABD64378660 چقدر است؟

این پنل 170 میلی‌متر ارتفاع، 80 میلی‌متر عرض و 21 میلی‌متر عمق دارد و وزن خالص آن 0.5 کیلوگرم است.

آیا پنل CDP-312R را می‌توان روی درِ کابینت نصب کرد؟

بله، این پنل علاوه بر اتصال مستقیم به ماژول درایو، با استفاده از کیت کابل سازگار ABB برای نصب روی در، روی درِ محفظه پنل نیز قابل نصب است.
