ماژول توسعه باس I/O ABB 3BSE001077R1 CI540 S100

توضیحات

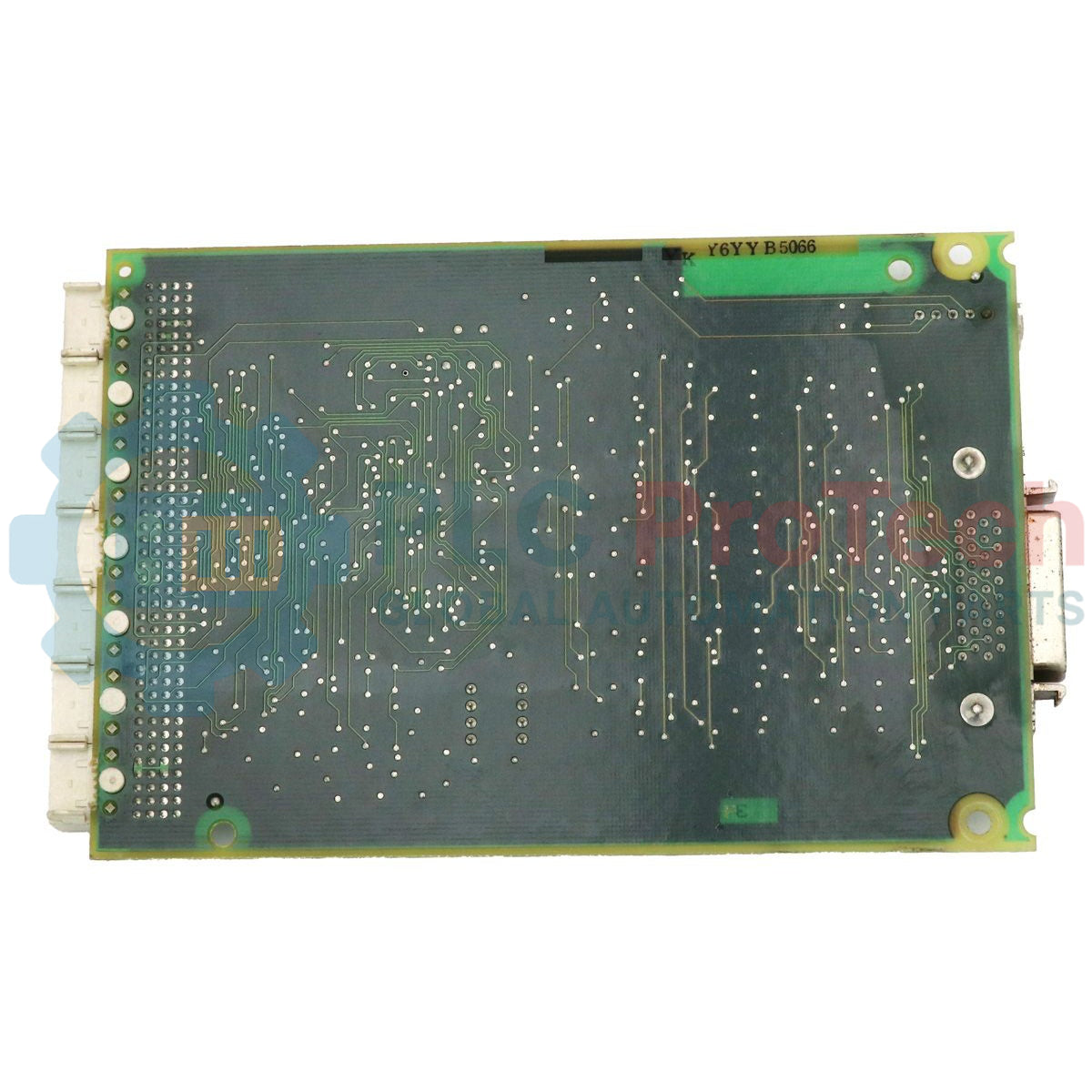

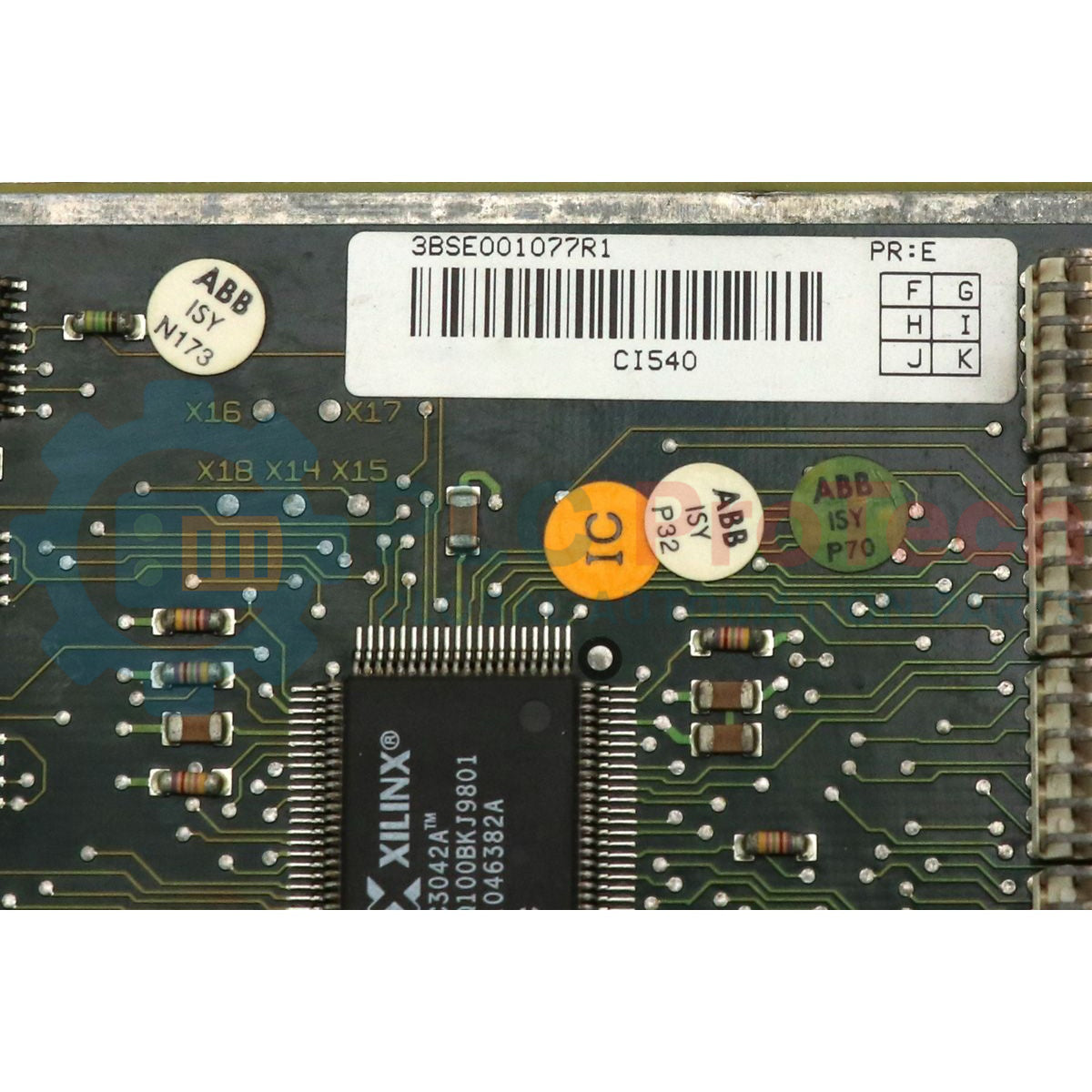

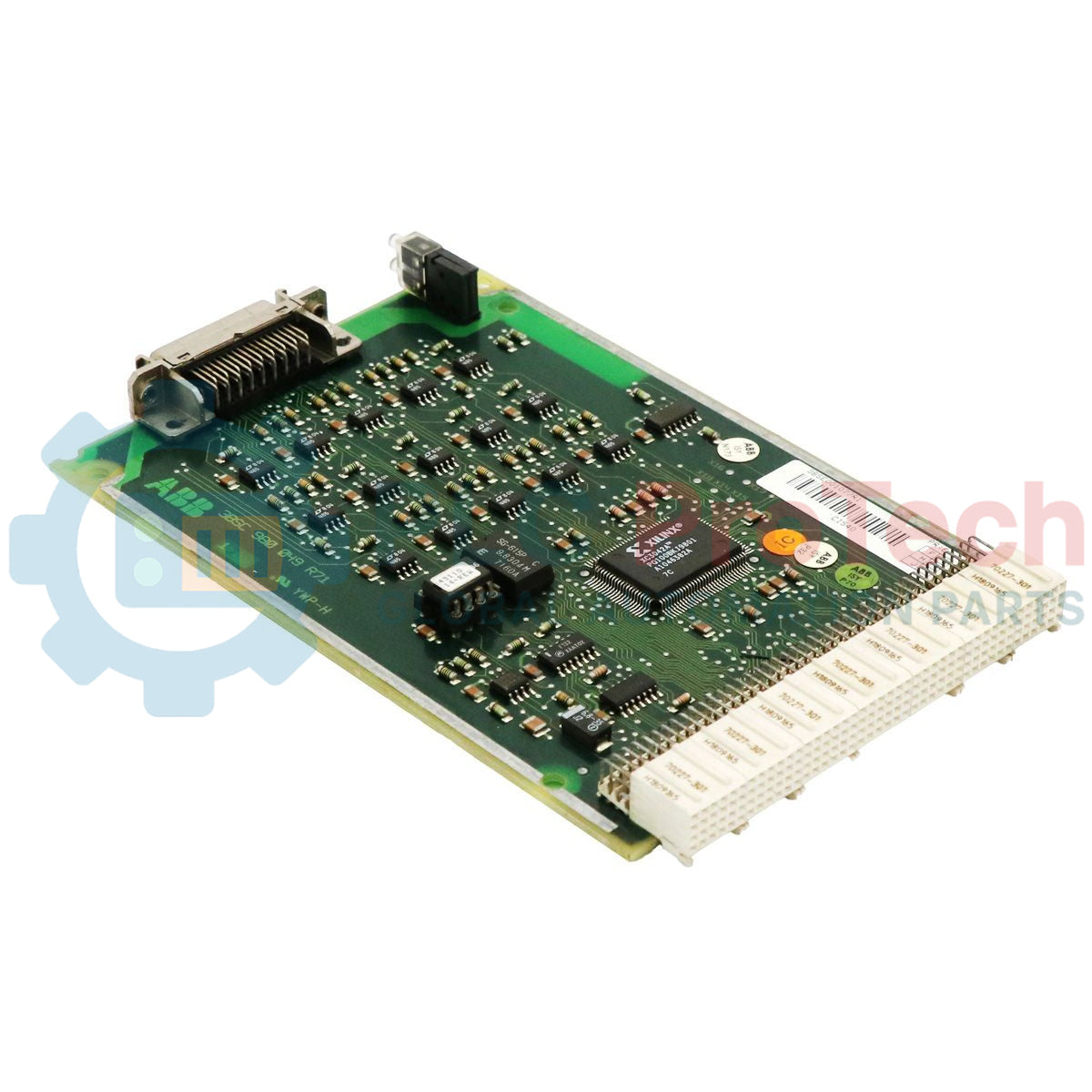

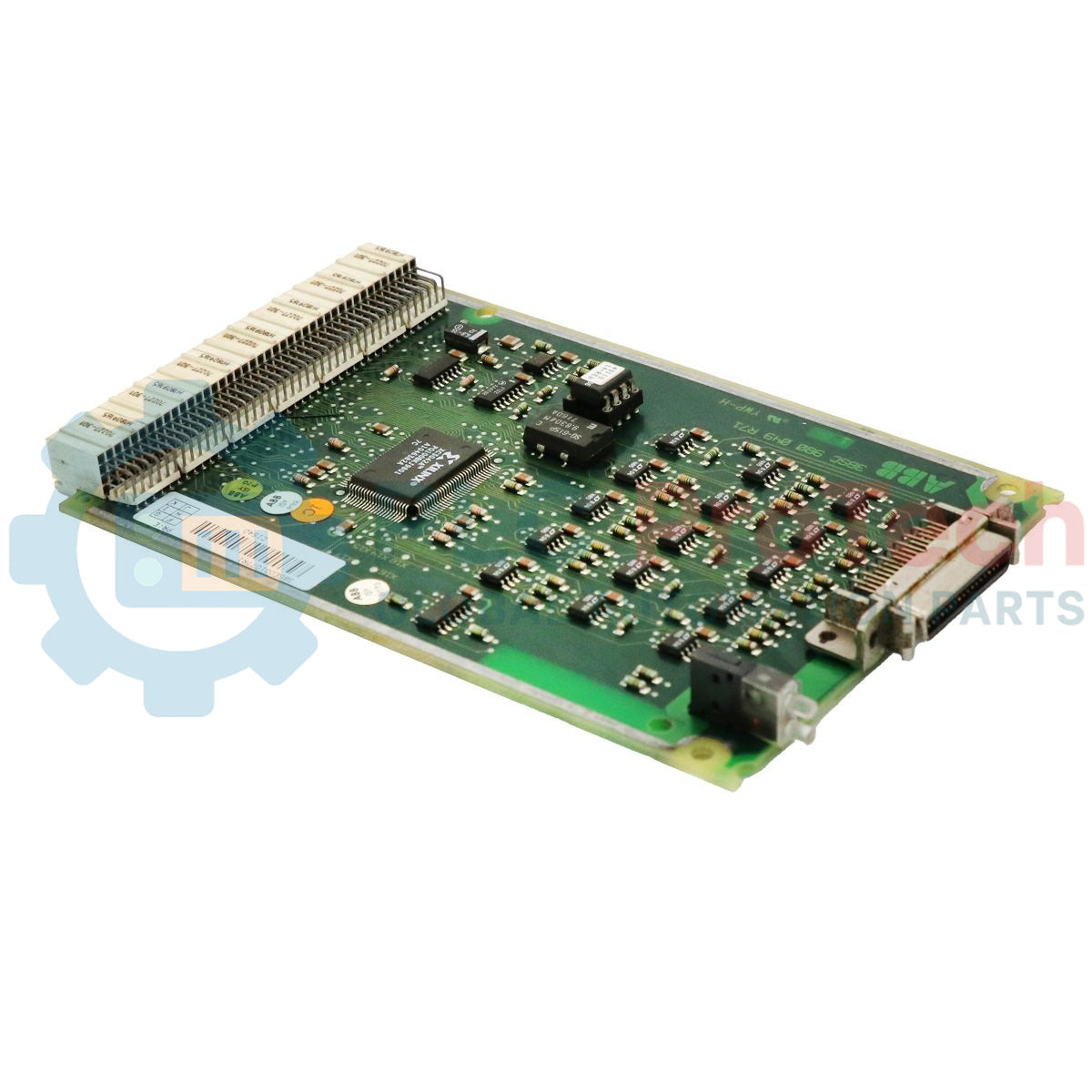

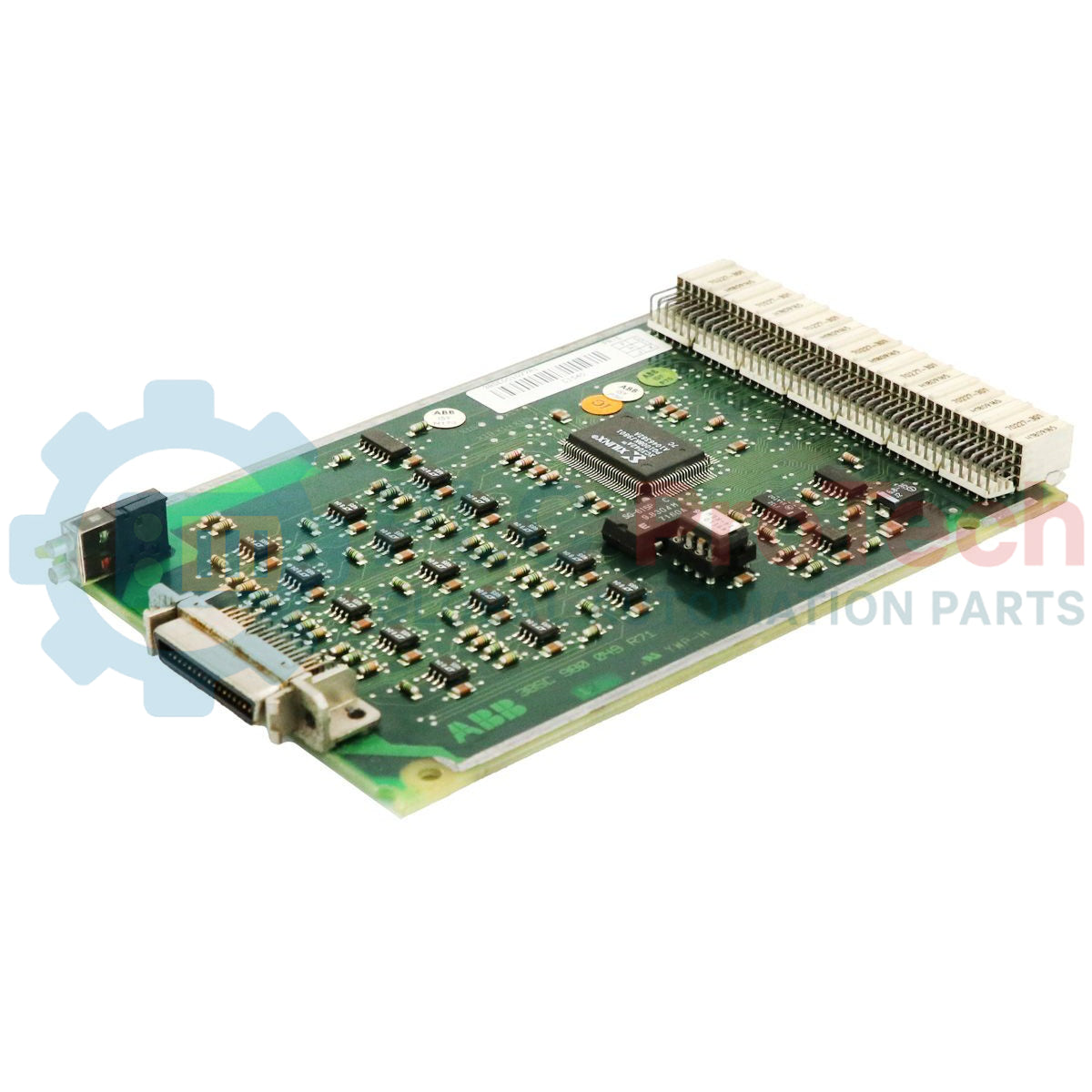

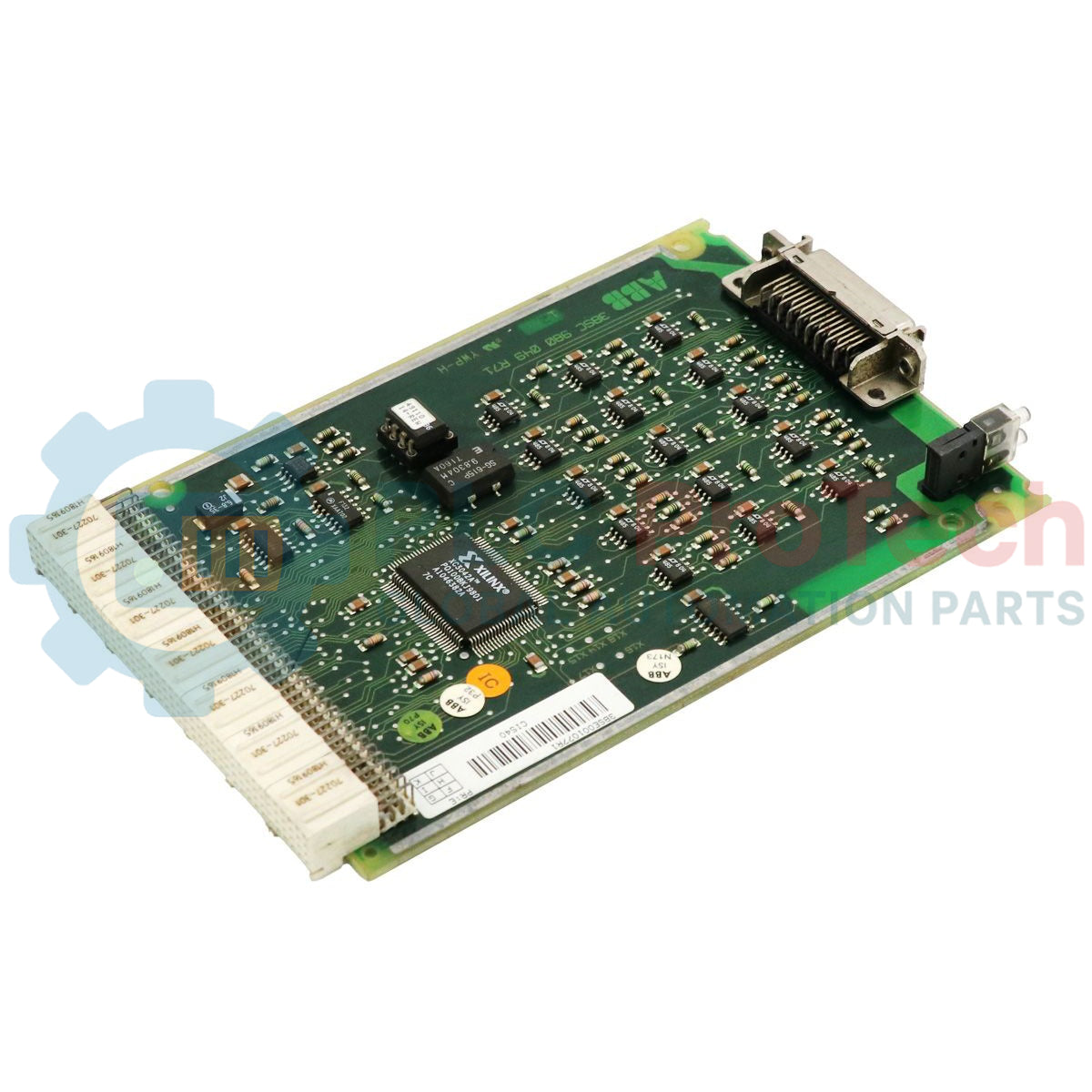

ماژول ABB 3BSE001077R1 CI540 که مستقیماً با معماری سیستم کنترلر Advant ارتباط برقرار می‌کند، به عنوان یک ماژول اختصاصی افزایش باس ورودی/خروجی S100 طراحی شده است تا ارتباط قطعی بین بَک‌پلین پردازنده و رک‌های ورودی/خروجی راه دور S100 را حفظ کند. این ماژول انتقال پایدار و با تأخیر کم سیگنال‌های داده ورودی/خروجی را در چیدمان‌های فیزیکی گسترده تضمین می‌کند. مهندسی شده برای محیط‌های صنعتی سنگین، CI540 ادغام بی‌وقفه سیستم‌های قدیمی S100 با پلتفرم‌های مدرن Advant OCS را ممکن می‌سازد و زمان‌های اجرای حلقه کنترل حیاتی را حفظ می‌کند.

ویژگی‌ها

• یکپارچه‌سازی سیستم: ایجاد لینک‌های افزایش باس با سرعت بالا از کنترلرهای سری AC 400 به زیررک‌های محلی یا راه دور S100.
• نقشه‌برداری داده قابل اعتماد: به‌روزرسانی‌های دوره‌ای مورد نیاز برای وظایف کنترل فرآیند پرتقاضا را تسهیل می‌کند.
• کیفیت ساخت مقاوم: قطعات صنعتی طراحی شده برای تحمل تنش‌های حرارتی و نویز الکتریکی معمول در پنل‌های اتاق کنترل.
• نمایش تشخیصی: نشانگرهای LED یکپارچه روی پنل جلو وضعیت ماژول، فعالیت ارسال/دریافت و پرچم‌های خطای باس را نمایش می‌دهند.

کاربردها

• سیستم‌های کنترل توزیع شده Advant Controller AC 410 و AC 450.
• گسترش زیرسیستم ورودی/خروجی S100 در نیروگاه‌ها و کارخانه‌های فرآوری شیمیایی.
• مهاجرت سیستم‌های قدیمی که نیاز به جابجایی فیزیکی رک‌های ورودی/خروجی دارند.

مشخصات فنی

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

CI540 به‌عنوان جایگزینی مستقیم برای کارت‌های رابط نسل قدیمی‌تر S100 عمل می‌کند. نسخه پایه فرم‌ور کنترلر خود را بررسی کنید تا تخصیص شکاف و نگاشت درایور بک‌پلین در زمان راه‌اندازی سیستم به‌درستی انجام شود.

اشتباهات کاربردی و نکات مهندسی

اتصال نادرست باس ورودی/خروجی S100 می‌تواند باعث بازتاب‌های سیگنال موضعی شود که به‌عنوان خطای «ماژول مفقود» در گزارش خطاهای AC 450 ثبت می‌شود. همیشه مقاومت‌های ترمینال مورد نیاز را روی بلوک نهایی رک توسعه نصب کنید تا امپدانس باس تثبیت شود.

نکات راه‌اندازی و سیم‌کشی

هنگام قرار دادن کابل‌های توسعه باس از CI540، حداقل فاصله فیزیکی ۳۰ سانتی‌متر از خطوط AC با توان بالا را حفظ کنید تا از اتصال مغناطیسی جلوگیری شود. همیشه اتصالات روبانی یا نوری را با استفاده از گیره‌های قفل‌کننده تعبیه شده روی بدنه ماژول محکم کنید.

راهنمای نصب

1. 1 رک کنترلر را خاموش کنید و تأیید کنید که بک‌پلین کاملاً بدون انرژی است.
2. 2 برد CI540 را با راهنمای شکاف‌های مشخص شده روی شاسی بک‌پلین تراز کنید.
3. 3 ماژول را محکم در جای خود قرار دهید تا کانکتورهای عقب به‌طور ایمن جا بیفتند.
4. 4 کابل‌های ارتباطی باس را متصل کنید و قبل از تأمین مجدد انرژی سیستم، اطمینان حاصل کنید که اهرم‌های قفل درگیر شده‌اند.
