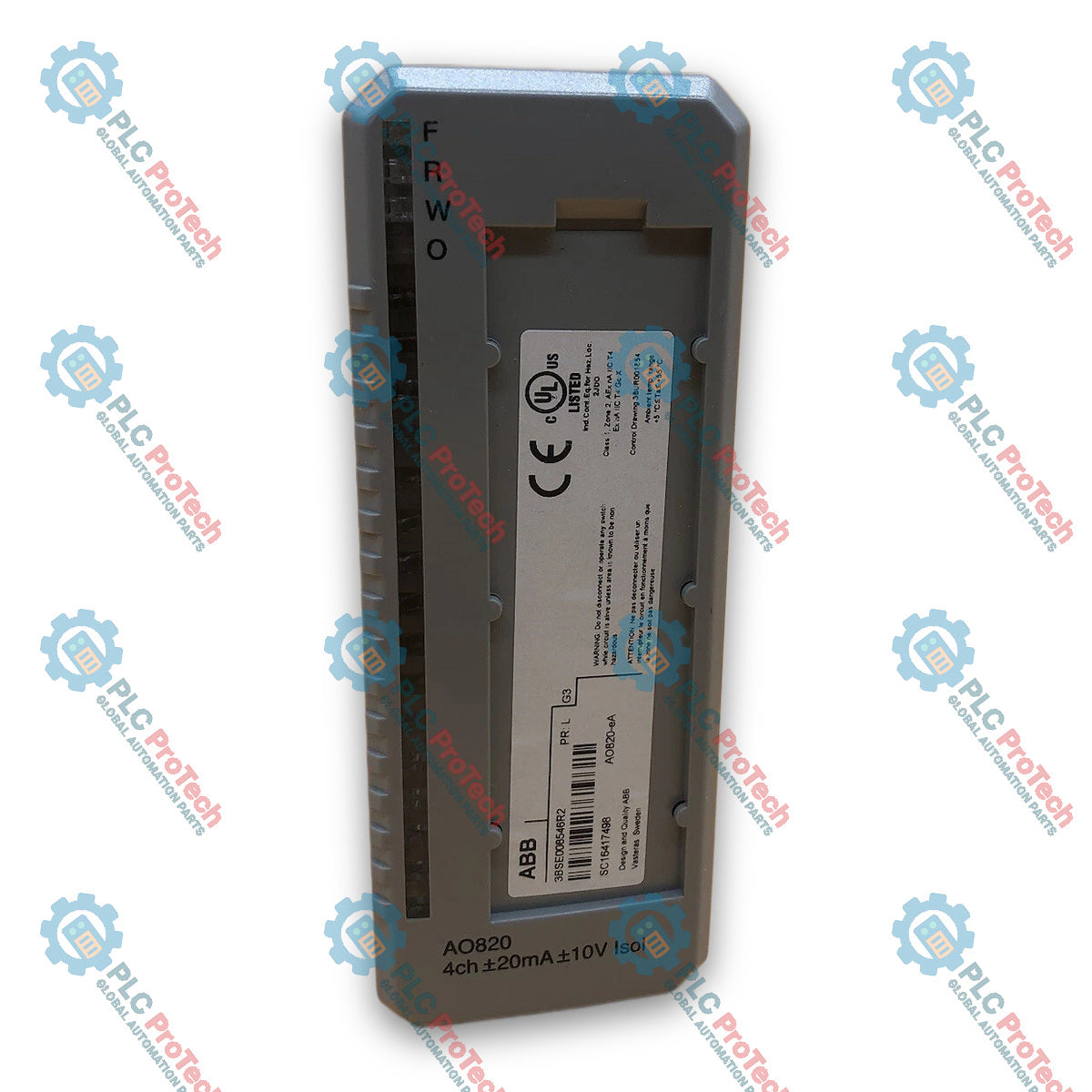

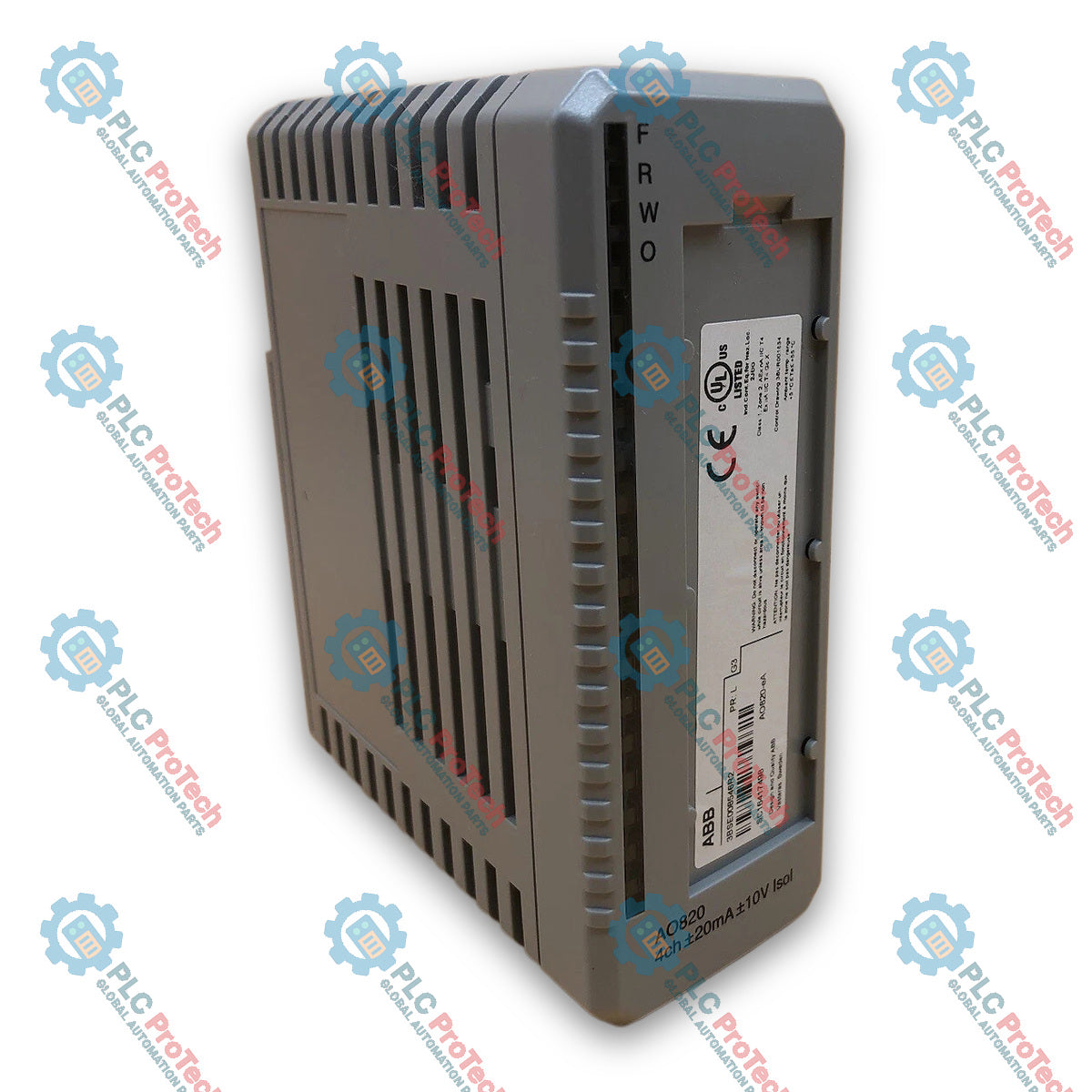

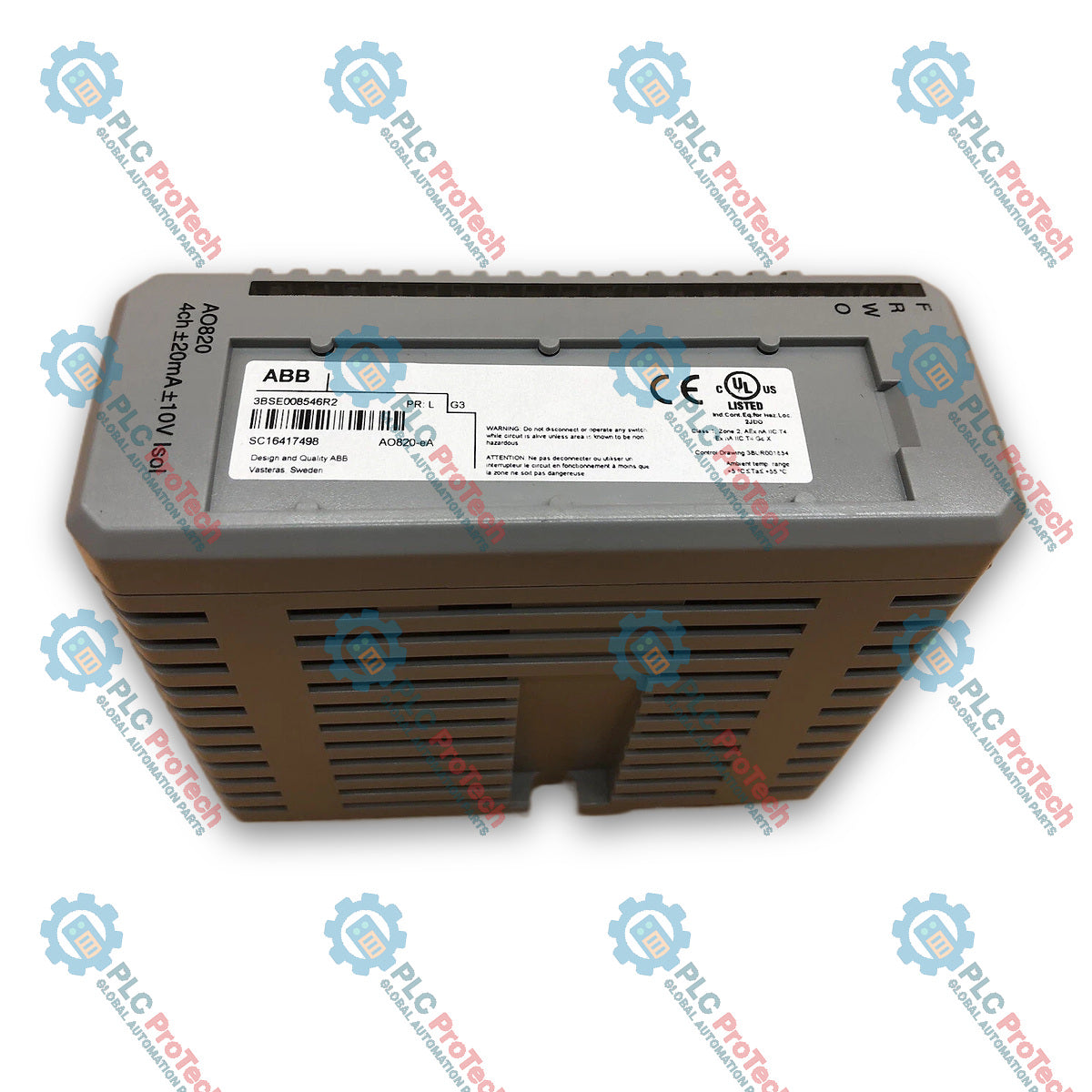

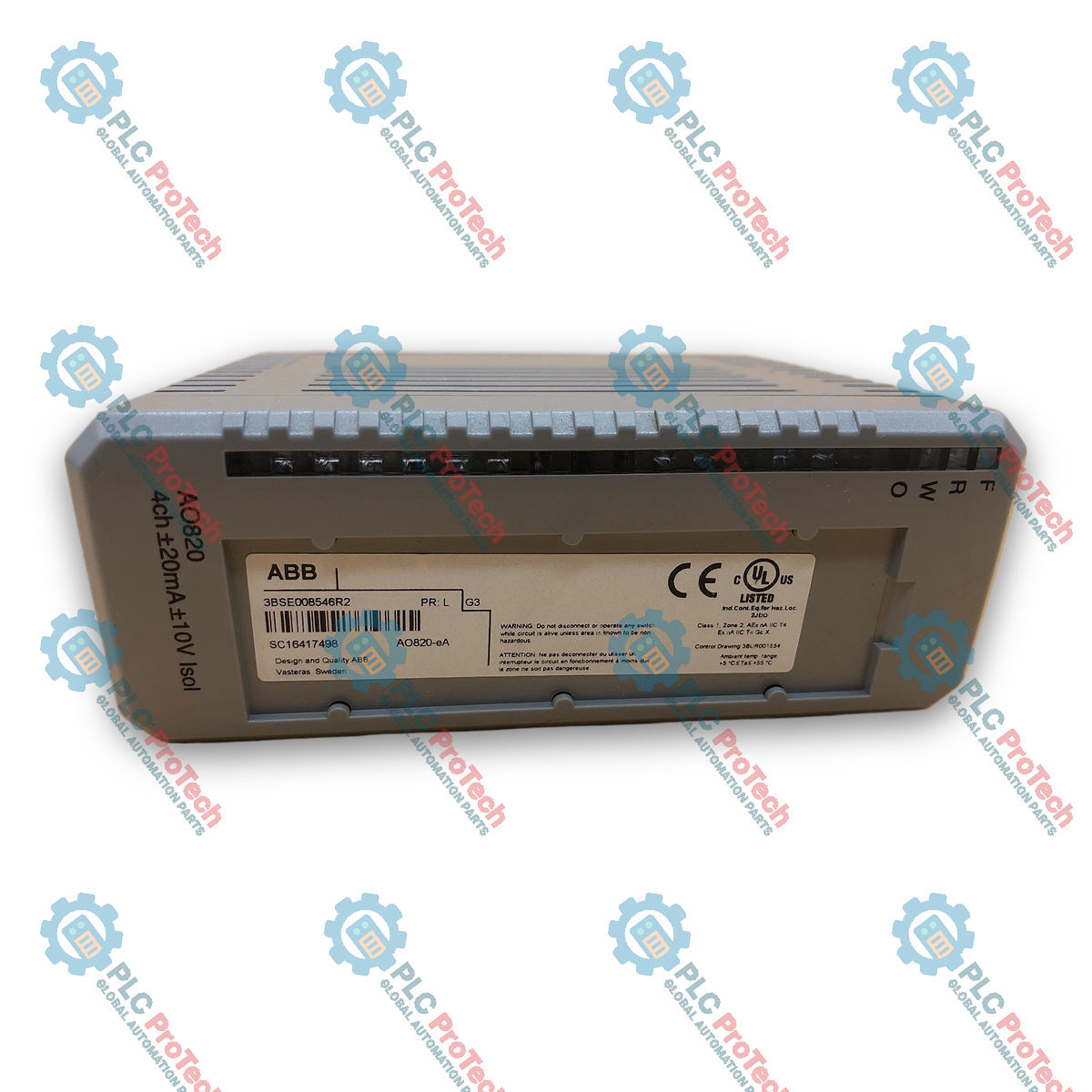

ماژول خروجی آنالوگ S800 مدل ABB 3BSE008546R2 AO820-eA

Q: ماژول ABB 3BSE008546R2 AO820-eA از چه محدودههای سیگنال خروجی پشتیبانی میکند؟

این ماژول از محدودههای قابل پیکربندی خروجی آنالوگ ±20mA، 0(4)...20mA و ±10V با وضوح ۱۲ بیت بهعلاوه علامت پشتیبانی میکند.

SKU 3BSE008546R2 AO820-eA

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: 3BSE008546R2 AO820-eA
کشور سازنده:سوئد
نوع محصول: ماژول‌های خروجی آنالوگ
بارکد: 85389091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 325g
ابعاد: ۴۵ × ۱۱۹ × ۱۰۲ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

ABB 3BSE008546R2 (با نام‌گذاری نوع AO820-eA) یک ماژول I-O در خانواده ایستگاه‌های I/O S800 شرکت ABB است. این ماژول به‌عنوان یک رابط خروجی آنالوگ 4 کاناله عمل می‌کند و مقادیر کنترلی دیجیتال را از سامانه‌های اتوماسیون مرکزی به سیگنال‌های آنالوگ دقیق برای عملگرها و پوزیشنرهای میدانی تبدیل می‌کند.

این ماژول دارای چهار کانال با ایزولاسیون مستقل است. هر کانال را می‌توان برای سیگنال‌های جریان و ولتاژ دو قطبی یا تک‌قطبی، شامل +/-20mA، 0(4)...20mA و +/-10V، پیکربندی کرد و وضوح آن 12 بیت به‌علاوه علامت است. AO820-eA با استفاده از واحدهای ترمینیشن ماژول سازگار، مانند TU810، TU812، TU814، TU830 یا TU833، به سیم‌کشی میدانی متصل می‌شود.

ویژگی‌ها

دارای 4 کانال خروجی آنالوگ با ایزولاسیون مستقل
سیگنال‌های خروجی قابل پیکربندی با پشتیبانی از +/-20mA، 0(4)...20mA و +/-10V
وضوح 12 بیت به‌علاوه علامت برای تبدیل سیگنال
حداکثر مقاومت بار نامی 500 اهم ($R_L \le 500\ \Omega$)
ایزولاسیون نامی 50V برای حفاظت کانال‌ها
سازگار با واحدهای ترمینیشن ماژول S800 (TU810، TU812، TU814، TU830، TU833)

کاربردها

انتقال سیگنال‌های کنترلی آنالوگ به شیرهای کنترلی، پوزیشنرها و درایوهای سرعت متغیر
یکپارچه‌سازی کنترل فرایندهای صنعتی در محیط‌های ABB Compact Product Suite و System 800xA با استفاده از زیرسامانه‌های S800 I/O
تنظیم تجهیزات میدانی که به کانال‌های خروجی آنالوگ با ایزولاسیون مستقل نیاز دارند

مشخصات فنی

پارامتر	مشخصات
سازنده	ABB
شناسه محصول	3BSE008546R2
نام‌گذاری نوع ABB	AO820-eA
نوع محصول	I-O_Module
تعداد کانال‌های خروجی	4
تعداد کانال‌های ورودی	0
محدوده‌های سیگنال خروجی	+/-20mA، 0(4)...20mA، +/-10V
وضوح	12 بیت + علامت
ایزولاسیون کانال	کانال‌های دارای ایزولاسیون مستقل
ولتاژ نامی ایزولاسیون	50V
حداکثر مقاومت بار ($R_L$)	500 اهم
واحدهای ترمینیشن ماژول سازگار	TU810، TU812، TU814، TU830، TU833
شماره تعرفه گمرکی	85389091
وزن خالص محصول	0.325 kg

راهنمای نصب

پیش از نصب فیزیکی، اطمینان حاصل کنید که منبع تغذیه بک‌پلین S800 I/O و واحد ترمینیشن بیس‌پلیت خاموش است.
اطمینان حاصل کنید که واحد ترمینیشن ماژول بیس‌پلیت (مانند TU810، TU812، TU814، TU830 یا TU833) به‌درستی روی ریل DIN نصب و زمین شده است.
ماژول AO820-eA را با دقت با پین‌های راهنمای شیار تعیین‌شده روی واحد ترمینیشن ماژول هم‌راستا کنید.
ماژول را محکم فشار دهید تا مکانیزم قفل به‌طور ایمن چفت شود.
سیم‌کشی میدانی را مطابق نیازهای خروجی جریان یا ولتاژ کاربرد، به ترمینال‌های مشخص‌شده روی واحد ترمینیشن ماژول متصل کنید.
برق سامانه را وصل کنید و برای اطمینان از شناسایی صحیح ماژول، عیب‌یابی سامانه را انجام دهید.

راهنمای پیکربندی

هر یک از 4 کانال مستقل را در نرم‌افزار کنترل سامانه (برای مثال ABB Control Builder) برای محدوده سیگنال تعیین‌شده (+/-20mA، 0...20mA، 4...20mA یا +/-10V) پیکربندی کنید.
اطمینان حاصل کنید که حداکثر مقاومت بار متصل به کانال‌های خروجی جریان از 500 اهم بیشتر نباشد.
پارامترهای مقیاس‌بندی سیگنال را در نرم‌افزار بررسی کنید تا با وضوح خروجی 12 بیت به‌علاوه علامت مطابقت داشته باشند.

توصیه‌های تعویض

پیش از سرویس، از پیکربندی در حال اجرای کنترلر و پارامترهای پروژه نسخه پشتیبان تهیه یا آن‌ها را ذخیره کنید.
سیگنال‌های ولتاژ بالا را قفل و برچسب‌گذاری کنید و در صورت لزوم مدارهای حلقه میدانی را قطع کنید.
زبانه قفل ماژول را آزاد کنید و ماژول AO820-eA را به‌صورت مستقیم از واحد ترمینیشن ماژول بیرون بکشید.
ماژول جایگزین 3BSE008546R2 را در MTU بیس‌پلیت موجود قرار دهید.
LEDهای وضعیت یا گزارش‌های عیب‌یابی سامانه را بررسی کنید تا از راه‌اندازی و عملکرد صحیح ماژول جایگزین در رک S800 I/O اطمینان حاصل شود.

FAQ

عملکرد اصلی ماژول ABB 3BSE008546R2 AO820-eA چیست؟

ABB 3BSE008546R2 AO820-eA یک ماژول خروجی آنالوگ ۴ کاناله برای سیستم‌های S800 I/O است که سیگنال‌های کنترلی دیجیتال را به خروجی‌های آنالوگ مجزا و ایزوله، مانند جریان یا ولتاژ، تبدیل می‌کند تا عملگرها و کنترل‌کننده‌ها را راه‌اندازی کند.

ماژول ABB 3BSE008546R2 AO820-eA از چه محدوده‌های سیگنال خروجی پشتیبانی می‌کند؟

این ماژول از محدوده‌های قابل پیکربندی خروجی آنالوگ ±20mA، 0(4)...20mA و ±10V با وضوح ۱۲ بیت به‌علاوه علامت پشتیبانی می‌کند.

کدام واحدهای ترمینال ماژول (MTU) با ABB 3BSE008546R2 سازگار هستند؟

این ماژول به یک واحد ترمینال ماژول S800 سازگار نیاز دارد؛ به‌طور مشخص مدل‌های TU810، TU812، TU814، TU830 یا TU833.

حداکثر مقاومت بار برای کانال‌های خروجی جریان در ABB AO820-eA چقدر است؟

حداکثر مقاومت بار (RL max) قابل پشتیبانی توسط این ماژول 500 اهم است.
