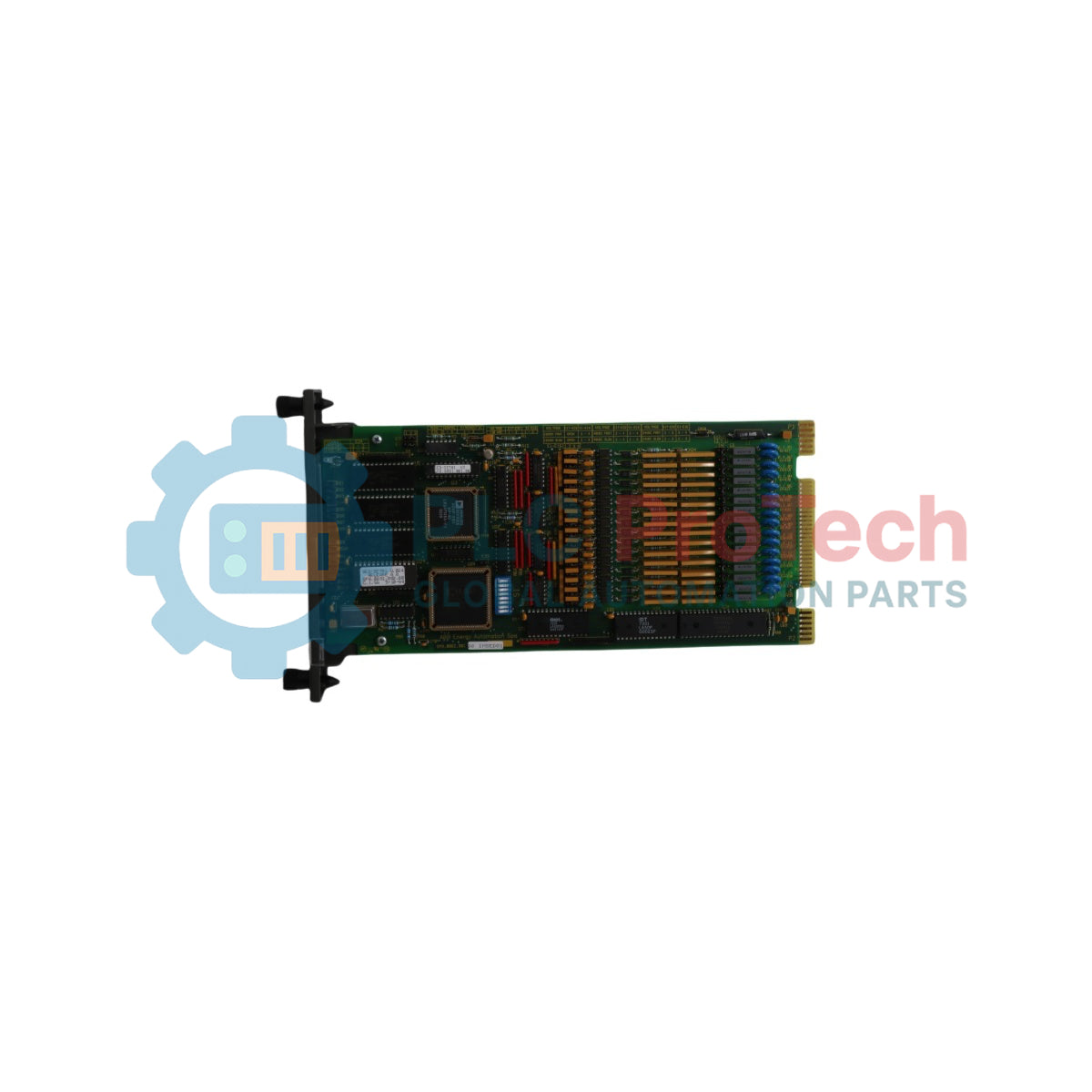

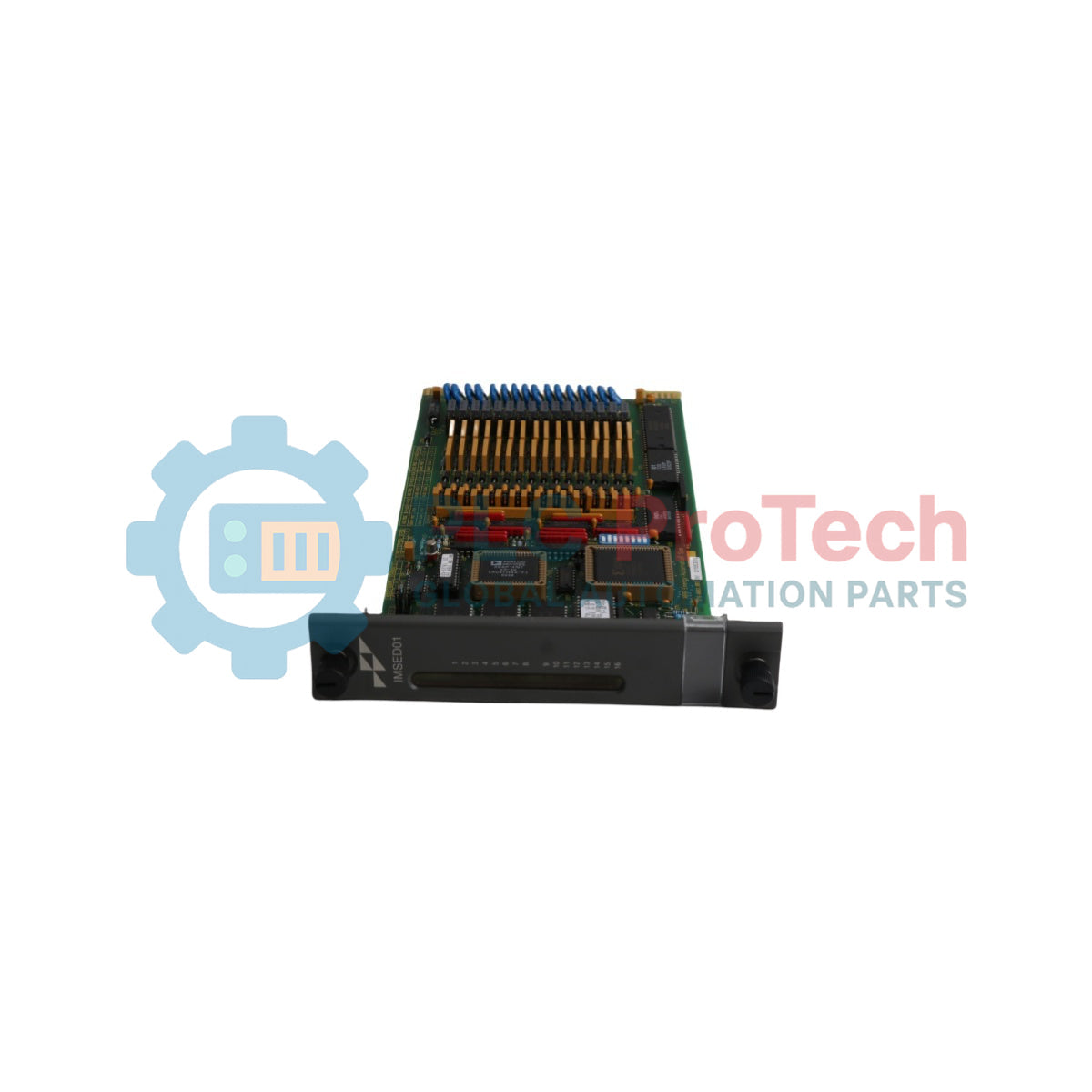

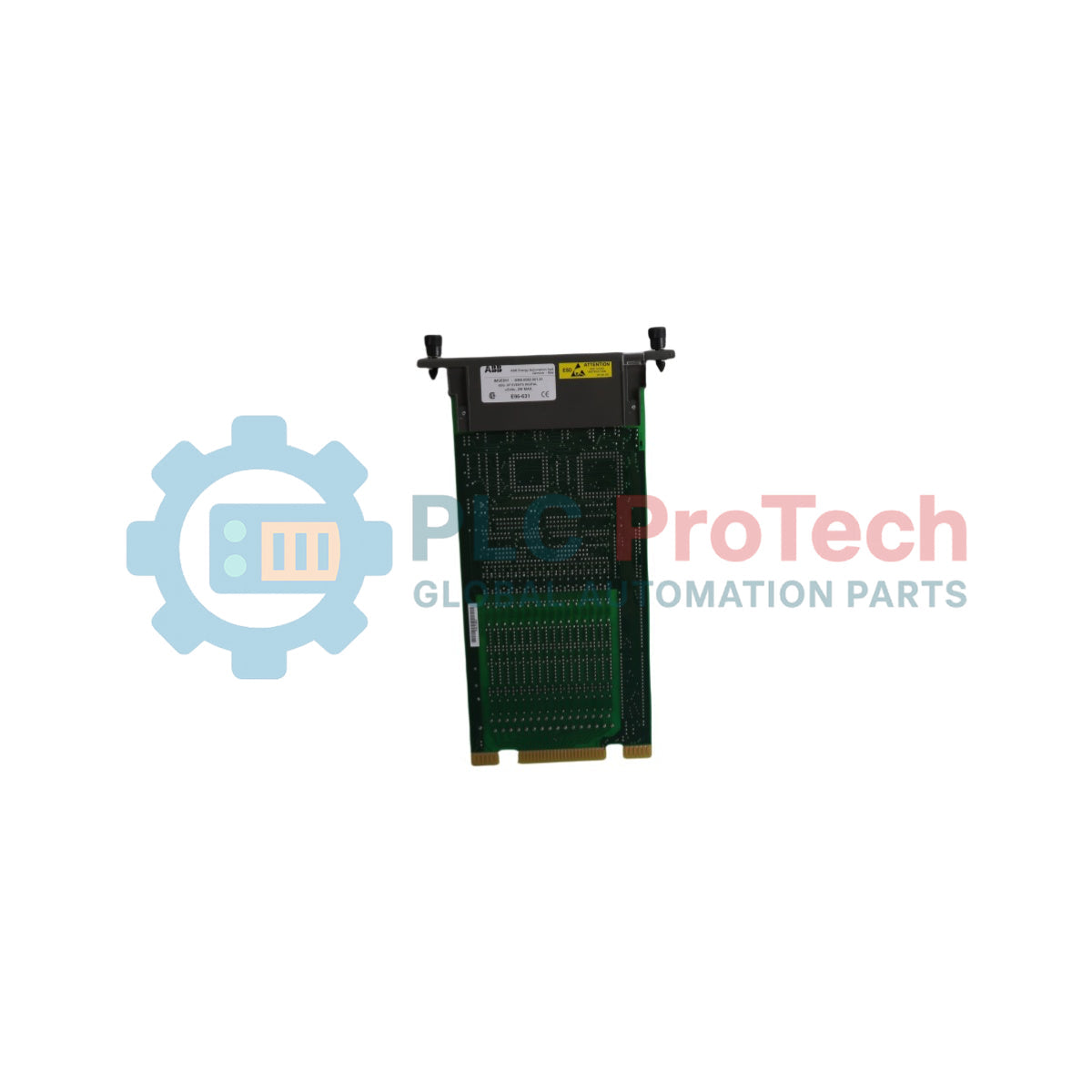

ماژول ورودی دیجیتال رویدادهای ترتیبی ABB IMSED01 Harmony

Q: حداکثر چند ماژول دیجیتال از این نوع در یک بخش از باس مجاز است؟

حداکثر ۶۳ ماژول میتوانند همراه با یک ماژول زمانبندی، در یک بخش از باس توسعهدهنده ورودی/خروجی با یکدیگر کار کنند.

Q: برای اتصال به ماژول از چه کد تابعی استفاده میشود؟

کنترلر برای پیکربندی و دسترسی به کانالهای ورودی ماژول از کد تابعی ۲۴۲ استفاده میکند که نشاندهنده رابط رویداد دیجیتال SOE است.

SKU IMSED01

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: IMSED01
کشور سازنده:سوئیس
نوع محصول: ماژول توالی رویدادها
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 450g
ابعاد: ۲٫۵ سانتی‌متر × ۱۷٫۸ سانتی‌متر × ۲۹٫۸ سانتی‌متر (W × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

ماژول ورودی دیجیتال توالی رویدادهای ABB IMSED01 Harmony قابلیت‌های نظارت، ثبت و گزارش‌دهی توزیع‌شده رویدادها را برای سیستم مدیریت و کنترل سازمانی Symphony فراهم می‌کند. این ماژول تغییر وضعیت سیگنال‌های دیجیتال را از روشن به خاموش یا از خاموش به روشن نظارت می‌کند. این تغییرات وضعیت دیجیتال در سطح واحد کنترل Harmony (HCU) جمع‌آوری شده و برای ثبت مُهر زمانی، مرتب‌سازی و ذخیره‌سازی در پایگاه داده داخلی به ماژول اصلی INSEM01 ارسال می‌شوند. این ماژول حداکثر ۱۶ ورودی دیجیتال میدانی را برای کنترل‌کننده Harmony اختصاص‌یافته خود پردازش می‌کند. ماژول اطلاعات مربوط به لینک همگام‌سازی زمانی را مستقیماً پردازش نمی‌کند و در عوض برای رابط پیکربندی و دسترسی به داده‌ها به کنترل‌کننده خود متکی است. این ماژول از یک برد مدار چاپی تشکیل شده است که داخل یک شیار اختصاصی در واحد نصب ماژول نصب می‌شود.

ویژگی‌ها

حداکثر ۱۶ ورودی دیجیتال میدانی را برای کنترل‌کننده Harmony پردازش می‌کند.
از طریق کد تابع ۲۴۲ (رابط رویدادهای دیجیتال SOE) برای پیکربندی و دسترسی به کانال‌های ورودی ماژول رابط برقرار می‌کند.
از حداکثر ۶۳ ماژول که به‌طور هم‌زمان روی یک بخش از گذرگاه توسعه‌دهنده I/O به همراه یک ماژول IMSET01 کار می‌کنند، پشتیبانی می‌کند.
از طریق کابل به واحد ترمینال NTDI01 متصل می‌شود تا ترمینال‌های سیم‌کشی خارجی میدان فرایند را فراهم کند.
کانال‌های I/O قابل پیکربندی از طریق جامپرها و سوئیچ‌های روی برد مدار چاپی.

کاربردها

شبکه‌های سیستم مدیریت و کنترل سازمانی Symphony
نظارت و ثبت توزیع‌شده توالی رویدادها
جمع‌آوری رویدادهای دیجیتال توسط واحد کنترل Harmony

مشخصات فنی

ویژگی	ویژگی / مقدار
سازنده	ABB
نصب	یک شیار در واحد نصب ماژول استاندارد را اشغال می‌کند
ولتاژ کاری	+۵ VDC، ۱۵٪
جریان (معمول)	۳۵۰ mA
ریزپردازنده	۱۶ بیت با فرکانس کاری ۱۰ MHz
حافظه	RAM با ظرفیت ۶۴ kb، ROM با ظرفیت ۶۴ kb
ورودی‌های دیجیتال	حداکثر ۱۶ ورودی دیجیتال میدانی
ولتاژهای ورودی (با تلرانس +/-۱۰٪)	۲۴ VDC، ۴۸ VDC، ۱۲۵ VDC، ۱۲۰ VAC (فقط برای منطق کنترل سیستم)
جریان ورودی معمول	۵ mA (۲۴ VDC)، ۴ mA (۴۸ VDC)، ۴ mA (۱۲۵ VDC)، ۵ mA (۱۲۰ VAC)
حداقل ولتاژ روشن‌شدن	۲۱٫۶ VDC (۲۴ VDC)، ۴۳٫۲ VDC (۴۸ VDC)، ۱۱۲٫۵ VDC (۱۲۵ VDC)، ۱۰۸ VAC (۱۲۰ VAC)
حداکثر ولتاژ خاموش‌شدن	10 ولت DC (24 ولت DC)، 20 ولت DC (48 ولت DC)، 50 ولت DC (125 ولت DC)، 50 ولت AC (120 ولت AC)
حداکثر جریان ورودی در حداقل روشن‌شدن	4 میلی‌آمپر (21.6 ولت DC)، 4.4 میلی‌آمپر (43.2 ولت DC)، 3.2 میلی‌آمپر (112.5 ولت DC)، 4 میلی‌آمپر (108 ولت AC)
حداکثر جریان نشتی در حالت خاموش	1.5 میلی‌آمپر (برای همه ولتاژهای DI)
زمان پاسخ معمول	سریع DC: 1.1 میلی‌ثانیه؛ کند DC: 18 میلی‌ثانیه؛ AC: 5 میلی‌ثانیه پس از نخستین نیم‌چرخه مثبت
ایزولاسیون	1,000 ولت DC/VRMS از کانال به سیستم؛ 50 ولت DC/VRMS از کانال به کانال
محافظت در برابر اضافه‌ولتاژ	آزمون قابلیت تحمل اضافه‌ولتاژ مطابق استاندارد IEEE-472-1974 را برآورده می‌کند
دمای محیط	0 تا 70 درجه سلسیوس (32 تا 158 درجه فارنهایت)
رطوبت نسبی	5٪ تا 95٪ در دمای حداکثر 55 درجه سلسیوس (131 درجه فارنهایت) بدون چگالش؛ 5٪ تا 45٪ در دمای 70 درجه سلسیوس (158 درجه فارنهایت) بدون چگالش
درجه آلودگی	I
ارتفاع	از سطح دریا تا 3 کیلومتر (1.86 مایل)
کیفیت هوا	غیرخورنده

راهنمای نصب

پیکربندی سخت‌افزار: پیش از قراردادن ماژول، جامپرها و سوئیچ‌های روی برد را برای تنظیم محدودیت‌های سخت‌افزاری تنظیم کنید. مطمئن شوید دیپ‌سوئیچ‌های واحد ترمینال مربوطه با نیازهای پیکربندی کانال‌های منفرد I/O مطابقت دارند.
محدودیت‌های گذرگاه: اطمینان حاصل کنید که بیش از 63 ماژول ورودی دیجیتال به یک بخش از گذرگاه توسعه‌دهنده I/O متصل نباشد.
نصب ماژول: تک‌برد مدار چاپی را به‌صورت گونیا درون شیار اختصاصی آن در واحد نصب ماژول قرار دهید.
سیم‌کشی میدانی: همه نقاط کابل‌کشی فیزیکی میدانی را منحصراً به واحد ترمینال خارجی NTDI01 هدایت کنید.

انطباق و گواهی‌ها

اعلامیه نشان CE: در صورت نصب در کابینت Symphony، با دستورالعمل EMC96، یعنی دستورالعمل 89/336/EEC (استاندارد عمومی مصونیت EN50082-2، بخش 2: محیط صنعتی و استاندارد عمومی انتشار EN50081-2، بخش 2: محیط صنعتی)، و دستورالعمل ولتاژ پایین 73/23/EEC (الزامات ایمنی EN61010-1 برای تجهیزات الکتریکی اندازه‌گیری، کنترل و استفاده آزمایشگاهی) مطابقت دارد.
انجمن استانداردهای کانادا (CSA): برای استفاده به‌عنوان تجهیزات کنترل فرایند در محیط عادی (غیرخطرناک) تأیید شده است.
فکتوری میوچوال (FM): تأییدیه برای نوع غیرجرقه‌زا در انتظار است: کلاس I، بخش 2، گروه‌های A، B، C و D و کلاس II، بخش 2، گروه‌های F و G.

FAQ

ماژول چند ورودی دیجیتال را می‌تواند پردازش کند؟

این ماژول برای پردازش حداکثر ۱۶ ورودی دیجیتال میدانی برای کنترلر طراحی شده است.

حداکثر چند ماژول دیجیتال از این نوع در یک بخش از باس مجاز است؟

حداکثر ۶۳ ماژول می‌توانند همراه با یک ماژول زمان‌بندی، در یک بخش از باس توسعه‌دهنده ورودی/خروجی با یکدیگر کار کنند.

برای اتصال به ماژول از چه کد تابعی استفاده می‌شود؟

کنترلر برای پیکربندی و دسترسی به کانال‌های ورودی ماژول از کد تابعی ۲۴۲ استفاده می‌کند که نشان‌دهنده رابط رویداد دیجیتال SOE است.
