ABB

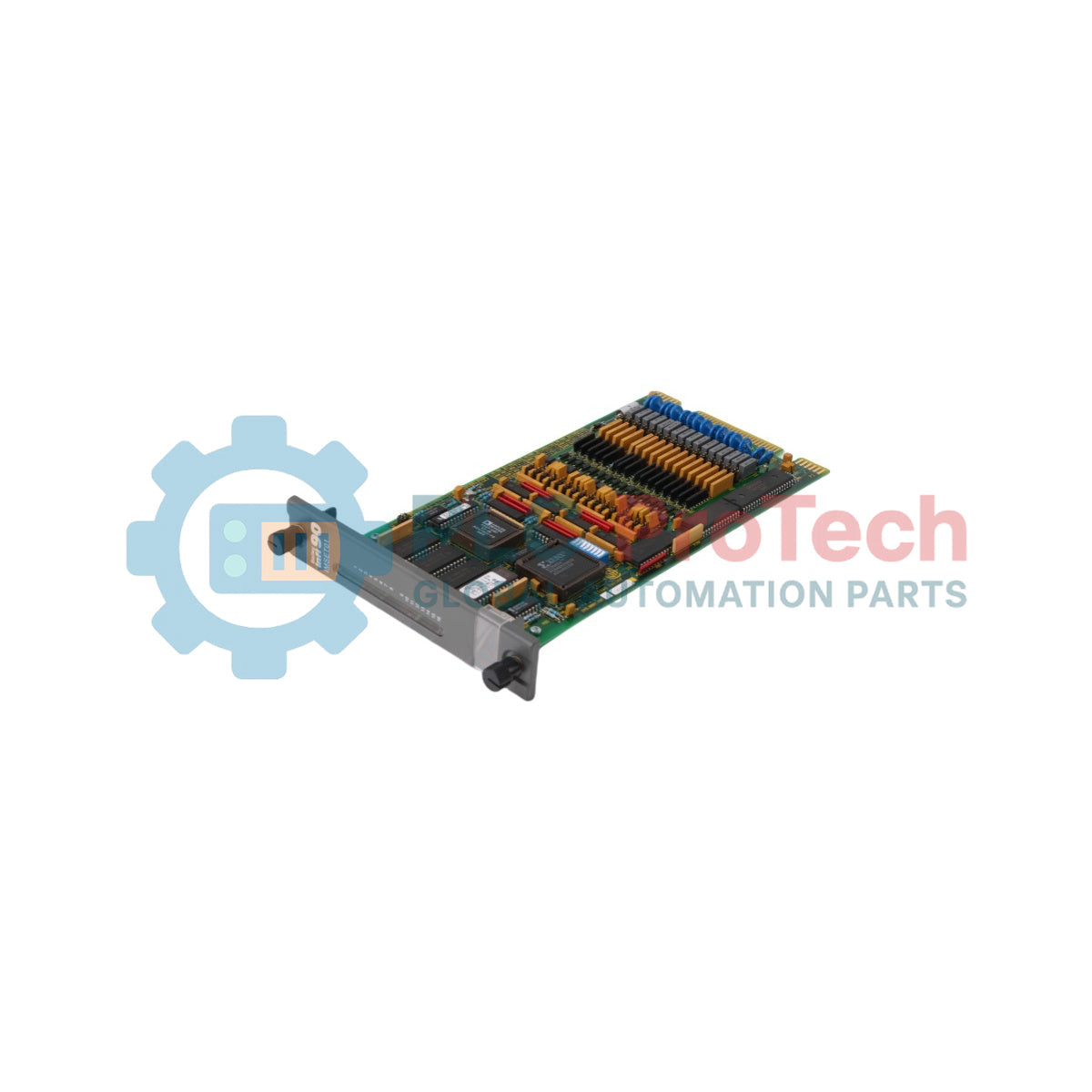

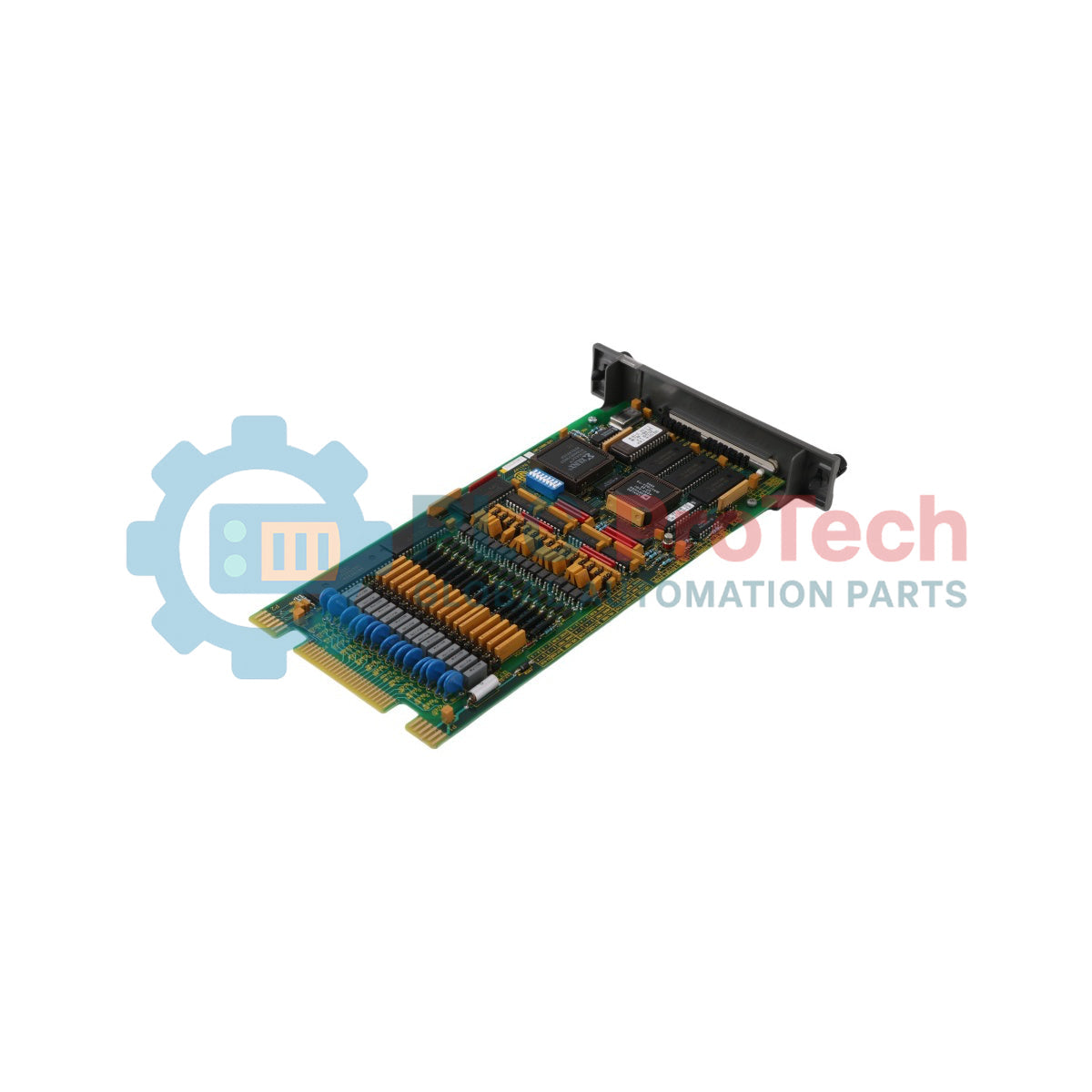

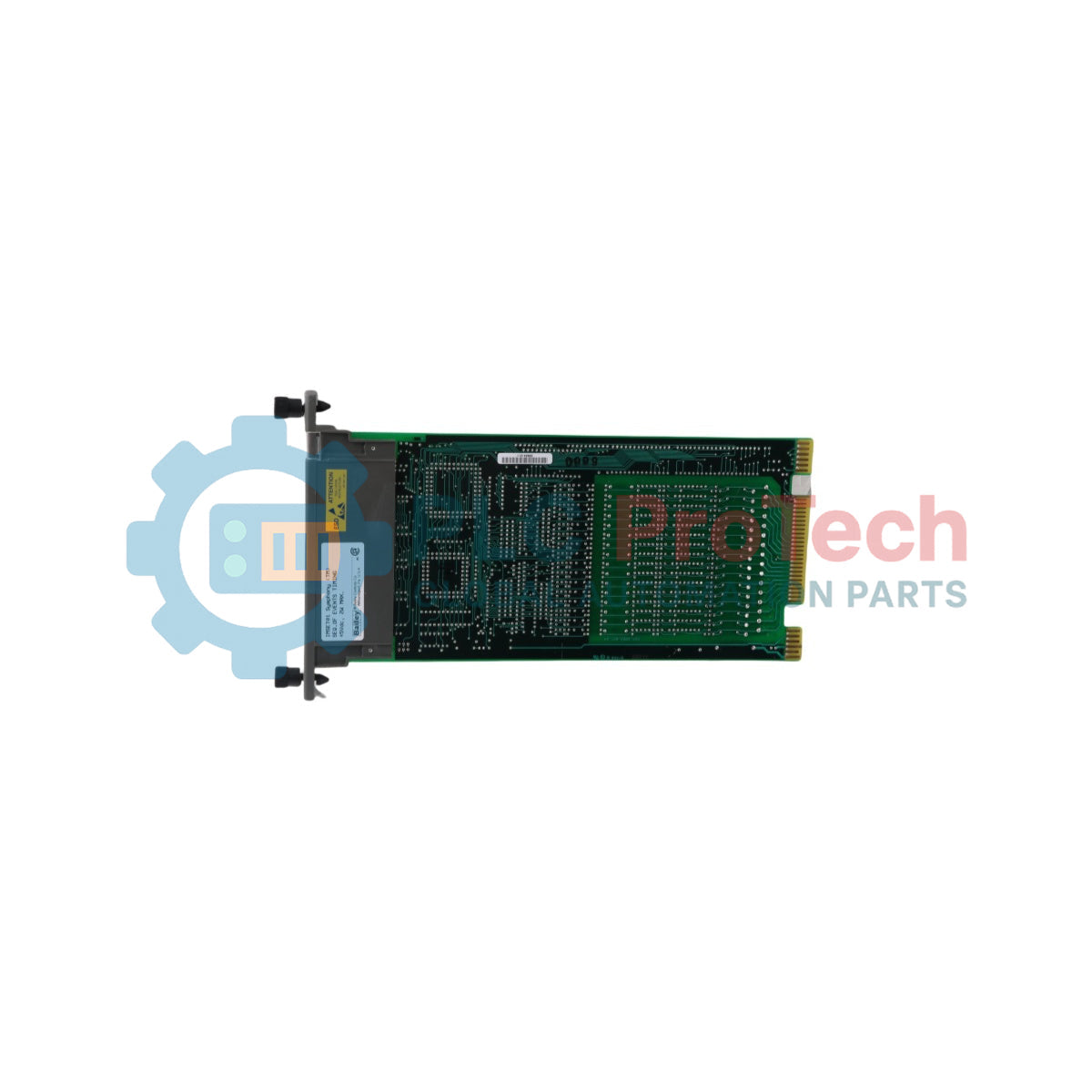

ماژول زمان‌بندی رویدادهای متوالی ABB IMSET01 Harmony

SKU IMSET01

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: IMSET01
Origin سوئیس
نوع محصول: ماژول نگهدارنده زمان رخدادهای ترتیبی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.5 kg
ابعاد: ۳٫۵ سانتی‌متر × ۱۷٫۸ سانتی‌متر × ۲۹٫۸ سانتی‌متر (W × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

تعداد

Call sales Contact

Product Description

توضیحات

ABB IMSET01 یک ماژول تخصصی زمان‌بندی توالی رویدادها (SOE) است که برای سیستم مدیریت و کنترل سازمانی Symphony طراحی شده است. این ماژول زمان‌بندی توالی رویدادها حداکثر ۱۶ ورودی دیجیتال میدانی را پردازش می‌کند و هم‌زمان اطلاعات حیاتی پیوند همگام‌سازی زمانی ارسال‌شده از ماژول اصلی نگهدارنده زمان INTKM01 را دریافت و رمزگشایی می‌کند. تغییرات وضعیت دیجیتال، یعنی تغییر سیگنال دیجیتال از روشن به خاموش یا از خاموش به روشن، توسط این ماژول در سطح واحد کنترل Harmony (HCU) جمع‌آوری و سپس برای پایش، ثبت و گزارش‌دهی دقیق و توزیع‌شده رویدادها به ماژول اصلی توالی رویدادها INSEM01 ارسال می‌شوند.

این ماژول با کار روی گذرگاه توسعه‌دهنده I/O، داده‌های SOE را رابط‌دهی می‌کند و کانال‌های ورودی را از طریق کدهای عملکردی ویژه‌ای که کنترل‌کننده Harmony مربوطه اجرا می‌کند، پیکربندی می‌نماید. هر کانال ورودی برای حفاظت از یکپارچگی سیستم به‌صورت نوری ایزوله شده و امکان پیکربندی مستقل در چندین نوع ولتاژ کاری را فراهم می‌کند. تنها یک ماژول از این نوع می‌تواند روی یک بخش از گذرگاه توسعه‌دهنده I/O کار کند و پایان‌دهی همگام‌سازی محلی و سیم‌کشی میدانی را از طریق کابل‌های اختصاصی متصل به واحدهای پایان‌دهی مدیریت می‌کند.

ویژگی‌ها

۱۶ ورودی دیجیتال میدانی: حداکثر ۱۶ کانال ورودی دیجیتال مستقل را برای ردیابی جامع تغییر وضعیت‌ها پردازش می‌کند.
رمزگشایی همگام‌سازی زمانی: رابط ارتباطی داخلی برای دریافت و رمزگشایی داده‌های پیوند همگام‌سازی زمانی از منبع اصلی زمان دارد.
ایزولاسیون نوری کانال: دارای ایزولاسیون نوری باکیفیت بین کانال‌ها و سیستم، و همچنین ایزولاسیون کانال‌به‌کانال است.
سازگاری با ولتاژ قابل برنامه‌ریزی: هر کانال را می‌توان به‌صورت مستقل برای سطوح کاری ۲۴ ولت DC، ۴۸ ولت DC، ۱۲۵ ولت DC یا ۱۲۰ ولت AC پیکربندی کرد.
ارتباط گذرگاه توسعه‌دهنده: از طریق بخش استاندارد گذرگاه توسعه‌دهنده I/O، مستقیماً با کنترل‌کننده اختصاصی Harmony ارتباط برقرار می‌کند.
قابلیت تحمل اضافه‌ولتاژ: مجهز به مدارهای حفاظتی داخلی مطابق با استانداردهای سخت‌گیرانه قابلیت تحمل اضافه‌ولتاژ IEEE-472-1974.

کاربردها

پایش و ثبت توزیع‌شده رویدادها در شبکه‌های کنترل Symphony.
ردگیری سیگنال‌های دیجیتال با مُهر زمانی و دقت بالا در واحدهای کنترل Harmony.
ثبت گزارش توالی رویدادها (SOE) برای منطق کنترل فرایندهای صنعتی.
ثبت توان و توالی‌های حیاتی در محیط‌های اتوماسیون فرایند.

مشخصات فنی

خصوصیت	ویژگی / مقدار
تولیدکننده	ABB
مدل	IMSET01
سری	توالی رویدادهای Harmony / Symphony
نوع ماژول	ماژول زمان‌بندی توالی رویدادها
نصب	یک شکاف را در واحد نصب ماژول استاندارد اشغال می‌کند.
ولتاژ کاری	+5 ولت DC، ۱۵٪
مصرف جریان	350 میلی‌آمپر معمول
ریزپردازنده	16 بیت با فرکانس کاری 10 مگاهرتز
حافظه	64 کیلوبایت RAM، 64 کیلوبایت ROM
ارتباطات	همگام‌سازی زمان RS-485
ورودی‌های دیجیتال	حداکثر 16 کانال
محدوده ولتاژ ورودی	24 ولت DC، 48 ولت DC، 125 ولت DC، 120 ولت AC (همه +/-10٪)
جریان ورودی معمول	5 میلی‌آمپر (24 ولت DC)، 4 میلی‌آمپر (48 ولت DC)، 4 میلی‌آمپر (125 ولت DC)، 5 میلی‌آمپر (120 ولت AC)
حداقل ولتاژ روشن‌شدن	21.6 ولت DC (24V)، 43.2 ولت DC (48V)، 112.5 ولت DC (125V)، 108 ولت AC (120V)
حداکثر ولتاژ خاموش‌شدن	10 ولت DC (24V)، 20 ولت DC (48V)، 50 ولت DC (125V)، 50 ولت AC (120V)
حداکثر جریان نشتی در حالت خاموش	1.5 میلی‌آمپر (برای همه ولتاژهای DI)
زمان پاسخ معمول	DC سریع: 1.1 میلی‌ثانیه؛ DC کند: 18 میلی‌ثانیه؛ AC: 5 میلی‌ثانیه پس از نخستین نیم‌چرخه مثبت
ایزولاسیون	1,000 ولت DC/VRMS از هر کانال به سیستم؛ 50 ولت DC/VRMS از هر کانال به کانال دیگر
حفاظت در برابر اضافه‌ولتاژ	آزمون قابلیت تحمل اضافه‌ولتاژ مطابق IEEE-472-1974 را با موفقیت پشت سر می‌گذارد
دمای محیط	0 تا 70 درجه سانتی‌گراد (32 تا 158 درجه فارنهایت)
رطوبت نسبی	5٪ تا 95٪ تا دمای 55 درجه سانتی‌گراد (بدون چگالش)؛ 5٪ تا 45٪ در دمای 70 درجه سانتی‌گراد (بدون چگالش)
درجه آلودگی	I
ارتفاع	از سطح دریا تا 3 کیلومتر
کیفیت هوا	غیرخورنده

راهنمای نصب

جانمایی درگاه: مجموعه ماژول را در محل تعیین‌شده خود در واحد نصب ماژول استاندارد (MMU) قرار دهید؛ این مجموعه دقیقاً یک درگاه را اشغال می‌کند.
پیکربندی سخت‌افزار: پیش از روشن کردن رک، اطمینان حاصل کنید که تمام جامپرها و کلیدهای سطح برد برای مدیریت ماژول و کانال‌های I/O اختصاصی آن در وضعیت صحیح تنظیم شده‌اند.
اتصالات کابل ترمینیشن: کابل اختصاصی ماژول را از واحد به واحدهای ترمینیشن متناظر NTST01 و NTD101 هدایت و متصل کنید.
ترمینیشن لینک زمان: ترمینیشن لینک همگام‌سازی زمان را به واحد ترمینیشن NTST01 محکم وصل کنید تا رمزگشایی مناسب سیگنال مرجع زمان امکان‌پذیر شود.
سیم‌کشی میدانی: تمام سیم‌کشی‌های دیجیتال خارجی ورودی را مستقیماً به نقاط اتصال فیزیکی ارائه‌شده روی واحد ترمینیشن NTD101 وصل کنید.
محدودیت‌های گذرگاه توسعه‌دهنده: اطمینان حاصل کنید که هیچ ماژول زمان‌بندی دیگری در همان مسیر شبکه محلی قرار نداشته باشد، زیرا در هر بخش از گذرگاه توسعه‌دهنده I/O فقط یک ماژول می‌تواند کار کند.

انطباق و گواهی‌ها

اعلامیه نشان CE: در صورت نصب صحیح در کابینت Symphony، با دستورالعمل EMC96، یعنی 89/336/EEC، مطابقت دارد (EN50082-2 استاندارد عمومی مصونیت - بخش 2: محیط صنعتی و EN50081-2 استاندارد عمومی انتشار - بخش 2: محیط صنعتی).
دستورالعمل ولتاژ پایین: با دستورالعمل ولتاژ پایین 73/23/EEC مطابقت دارد (EN61010-1 الزامات ایمنی تجهیزات الکتریکی برای اندازه‌گیری، کنترل و استفاده آزمایشگاهی - بخش 1: الزامات عمومی).
گواهی CSA: دارای گواهی انجمن استانداردهای کانادا برای استفاده به‌عنوان تجهیزات کنترل فرایند در مکان‌های عادی و غیرخطرناک.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ماژول چند ورودی دیجیتال را پردازش می‌کند؟

ماژول حداکثر ۱۶ ورودی دیجیتال میدانی را پردازش می‌کند که می‌توان هرکدام را به‌صورت جداگانه برای ولتاژهای مختلف AC و DC پیکربندی کرد.

برای رابط و پیکربندی ماژول از چه کدهای تابعی استفاده می‌شود؟

کنترل‌کننده Harmony از کد تابع ۲۴۱ برای رابط داده DSOE با ماژول اصلی و از کد تابع ۲۴۲ برای رابط رویداد دیجیتال SOE، به‌منظور پیکربندی و دسترسی به کانال‌های ورودی، استفاده می‌کند.

زمان پاسخ معمول برای یک کانال ورودی DC سریع چقدر است؟

زمان پاسخ معمول برای پیکربندی کانال DC سریع ۱٫۱ میلی‌ثانیه است.

چه سطحی از ایزولاسیون بین کانال‌ها فراهم می‌شود؟

ماژول ایزولاسیون الکتریکی ۵۰ VDC/VRMS را بین کانال‌ها و ۱٬۰۰۰ VDC/VRMS را بین کانال و سیستم فراهم می‌کند.
