ماژول رابط حلقه ABB INLIM03 Bailey Infi 90

SKU INLIM03

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: INLIM03
Origin ایالات متحده آمریکا
نوع محصول: ماژول رابط حلقه
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.45 kg
ابعاد: ۳٫۵ سانتی‌متر × ۱۷٫۸ سانتی‌متر × ۲۹٫۸ سانتی‌متر (W × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

تعداد

Call sales Contact

Product Description

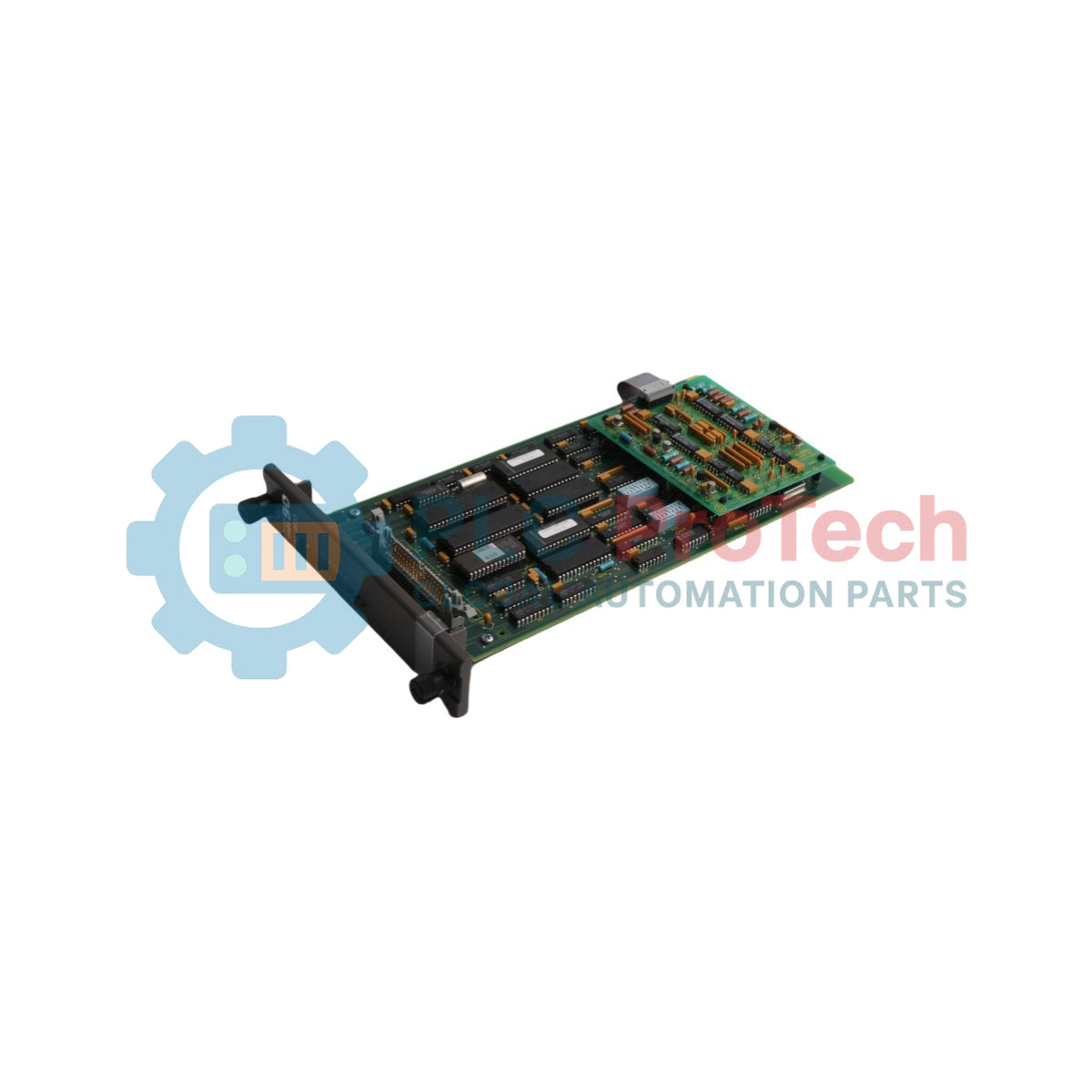

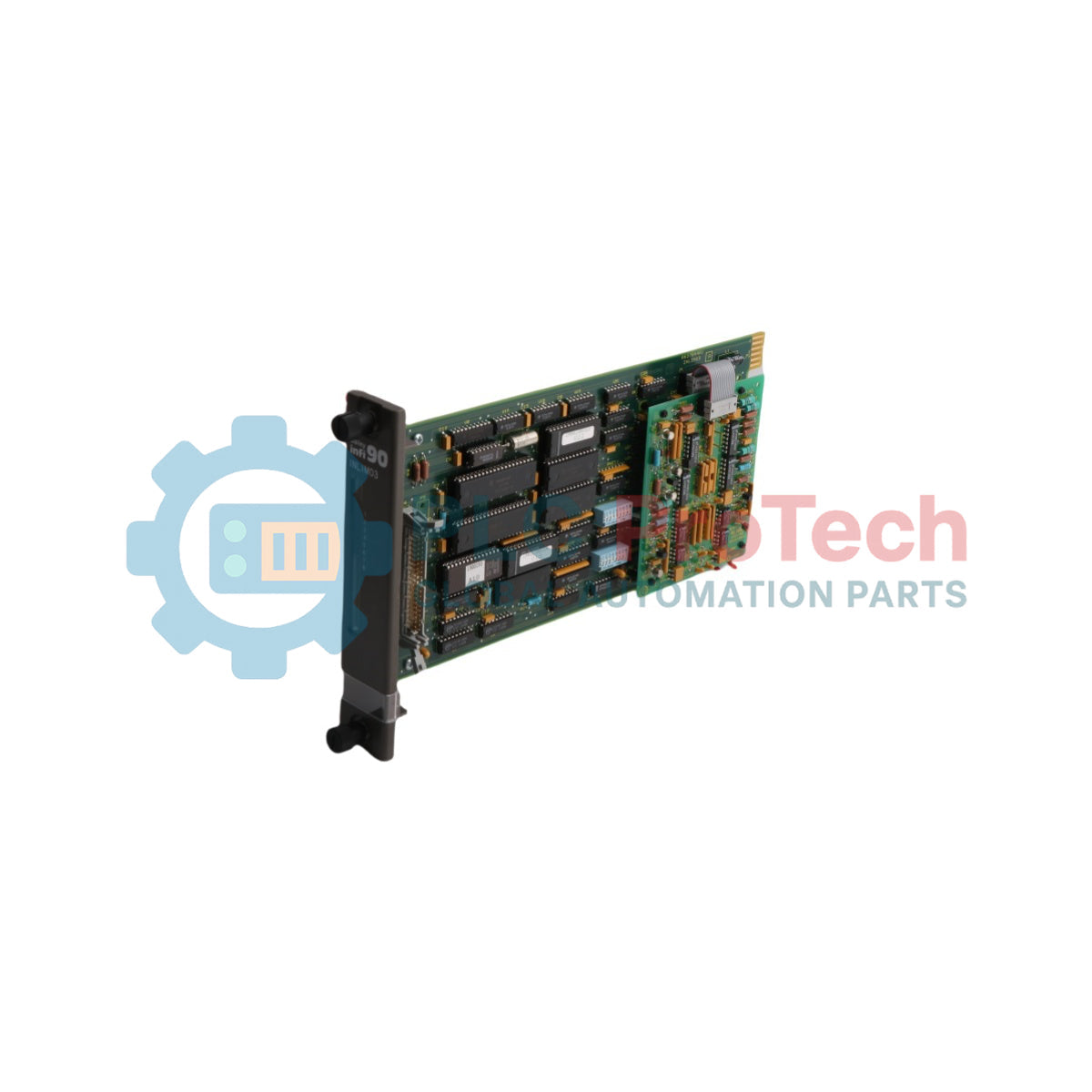

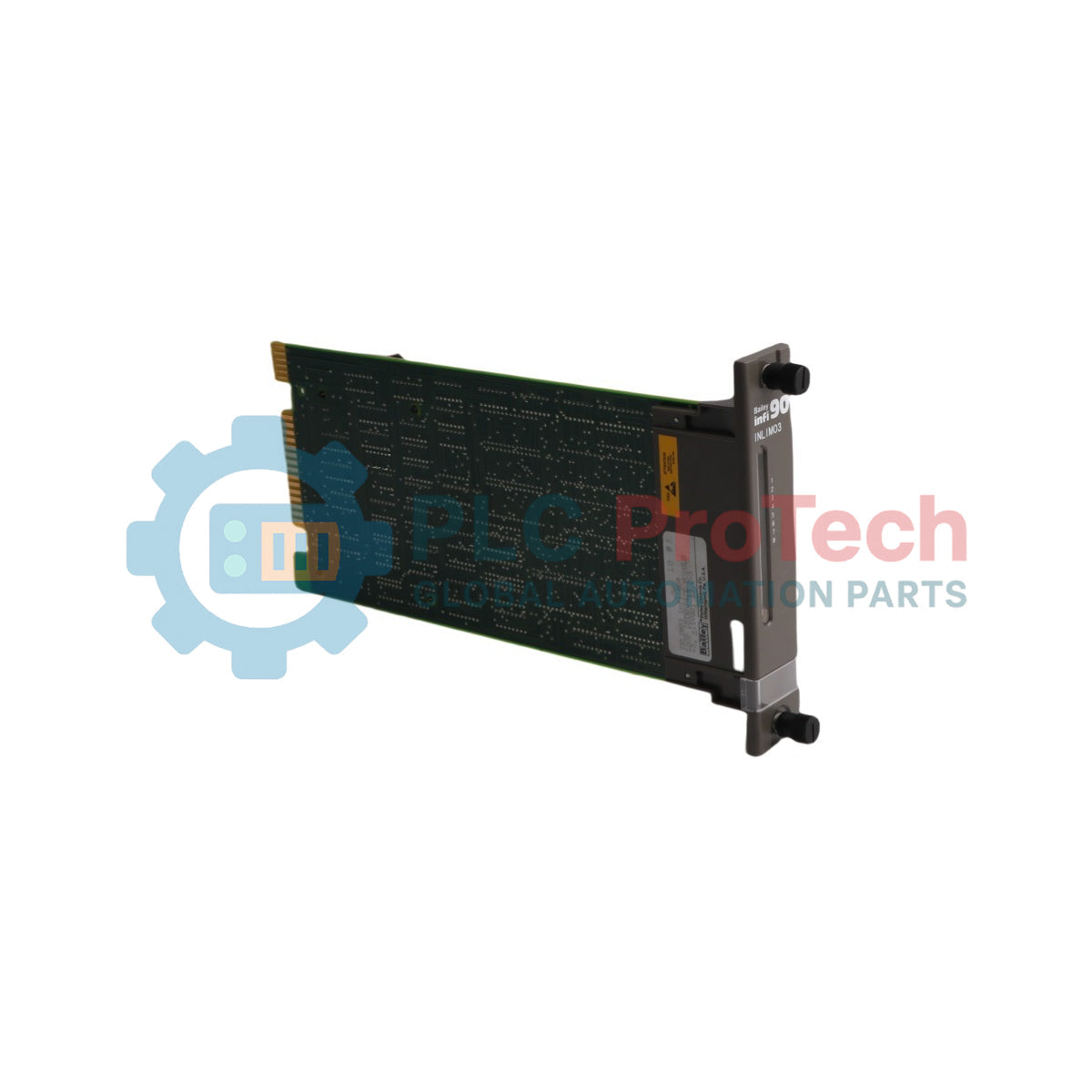

ABB INLIM03، که یکی از اجزای سامانه Bailey Infi 90 است، یک ماژول رابط حلقه تخصصی است که برای مدیریت مسیریابی و انتقال داده‌های حیاتی میان تجهیزات کنترل فرایند و ستون فقرات اصلی ارتباطی طراحی شده است. این دستگاه که از طریق یک کابل ریبون اختصاصی و همراه با ماژول رابط باس (INBIM02) کار می‌کند، وظایف پیچیده هماهنگ‌سازی چندگرهی را بدون اتکا به کنترل‌کننده مرکزی ترافیکِ master انجام می‌دهد. این ماژول با ایفای نقش به‌عنوان یک دروازه محلی، به جداسازی تنظیمات خودکار با نرخ گذردهی بالا از ازدحام حلقه در سطح کلان کمک می‌کند.

کاربردها

پل ارتباطی واحدهای کنترل فرایند (PCU)
انتقال سریال پرسرعت داده در حلقه‌های صنعتی کارخانه
هماهنگ‌سازی توپولوژی شبکه افزونه در سامانه‌های مدیریت فرایند
مسیریابی داده در معماری فرایندی توزیع‌شده با چند گره

مشخصات فنی

پارامتر	مشخصات
سازنده	ABB / Elsag Bailey
مدل	INLIM03
سری	Infi 90
نوع ماژول	ماژول رابط حلقه
ظرفیت حافظه	۲ کیلوبایت RAM، ۴ کیلوبایت ROM
مصرف برق	‎+۵ VDC با جریان ۲٫۰ آمپر (۱۰ وات اسمی)؛ ‎±۱۵ VDC با جریان ۸۰ میلی‌آمپر (۱٫۲ وات اسمی)
سرعت ارتباط	۵۰۰ کیلوباد
حداکثر ظرفیت سیستم	حداکثر ۶۳ گره در هر حلقه
حداکثر نرخ انتقال داده	حداکثر ۸۰۰ پیام در ثانیه
حداکثر زمان همگام‌سازی	۱۰۰ میلی‌ثانیه
محدوده دمای عملیاتی	۰ تا ۷۰ درجه سلسیوس (۳۲ تا ۱۵۸ درجه فارنهایت)
رطوبت نسبی عملیاتی	۰٪ تا ۹۵٪ تا دمای ۵۵ درجه سلسیوس؛ ۰٪ تا ۴۵٪ تا دمای ۷۰ درجه سلسیوس (بدون میعان)
محدوده فشار جوی	از سطح دریا تا ۳ کیلومتر
حداکثر فاصله گره تا گره	۲۰۰۰ متر (۶۵۶۱ فوت)
حداکثر فاصله ماژول تا ترمینیشن	۶۱ متر (۲۰۰ فوت)

اتصالات/رابط‌ها

پایه کانکتور	عملکرد
P1 - پایه ۱	ورودی برق ‎+۵ VDC
P1 - پایه ۲	ورودی برق ‎+۵ VDC
P1 - پایه ۵	مشترک برق
P1 - پایه ۶	مشترک برق
P1 - پایه ۷	ورودی برق ‎+۱۵ VDC
P1 - پایه ۸	ورودی برق ‎-۱۵ VDC
P3 - پایه ۱	ورودی حلقه ۲ (+)
P3 - پایه ۲	ورودی حلقه ۲ (-)
P3 - پایه ۳	شیلد کابل
P3 - پایه ۴	خروجی حلقه ۱ (+)
P3 - پایه ۵	خروجی حلقه ۱ (+)
P3 - پایه 6	ورودی حلقه 1 (+)
P3 - پایه 7	ورودی حلقه 1 (-)
P3 - پایه 8	شیلد کابل
P3 - پایه 9	خروجی حلقه 2 (+)
P3 - پایه 10	خروجی حلقه 2 (+)
P3 - پایه 11	شیلد کابل
P3 - پایه 13	کنترل بای‌پس حلقه 2
P3 - پایه 14	شیلد کابل
P3 - پایه A	شیلد
P3 - پایه D	خروجی حلقه 1 (-)
P3 - پایه E	خروجی حلقه 1 (-)
P3 - پایه F	شیلد کابل
P3 - پایه H	کابل کنترل بای‌پس حلقه 2
P3 - پایه K	خروجی حلقه 2 (-)
P3 - پایه L	خروجی حلقه 2 (-)
P3 - پایه M	شیلد کابل
P3 - پایه S	شیلد کابل
P4	اتصال کابل ریبون به ماژول رابط گذرگاه (BIM)

راهنمای نصب

اقدامات اتلاف بار ساکن: تکنسین‌ها باید پیش از کار با تجهیزات، برای محافظت از مدارهای داخلی در برابر تخلیه الکترواستاتیکی، از مچ‌بندهای متصل به زمین و سطوح کار مناسبِ اتلاف بار ساکن استفاده کنند.
پیکربندی دیپ‌سوئیچ‌ها: دیپ‌سوئیچ گزینه S1 را روی آدرس ردیابی رویداد موردنظر تنظیم کنید (موقعیت پیش‌فرض: Hex 30) و دیپ‌سوئیچ آدرس S2 را برای تعیین شناسه یکتای گره از 1 تا 63 پیکربندی کنید.
اتصال ماژول‌ها: پیش از وارد کردن مجموعه متصل‌شده به فریم، کابل ریبون را بین شکاف P4 دستگاه و شکاف P4 متناظر در ماژول همراه، محکم متصل کنید.
نصب فیزیکی در شکاف: واحد را مستقیماً روی ریل‌های راهنمای پلاستیکی داخل شکاف تعیین‌شده واحد نصب ماژول (MMU) بلغزانید تا صفحه‌جلویی با لبه‌های قاب بالایی و پایینی هم‌سطح شود.
قفل‌کردن صفحه‌جلویی: دو پیچ مهار‌شده صفحه‌جلویی را با چرخاندن هرکدام به‌اندازه ۱/۲ دور با دست سفت کنید تا سخت‌افزار محکم در جای خود داخل قفسه کارت شاسی قفل شود.
هشدار جهت‌گیری کابل: هنگام تکمیل مسیرهای ترمینیشن با استفاده از مجموعه کابل‌کشی اختصاصی، اطمینان حاصل کنید که سر مشخص‌شده کابل J1 به لبه کارت ترمینال (کانکتور P1) متصل شود و سر J2 مستقیماً و به‌درستی روی ماژول دستگاه قرار گیرد. پیکربندی نادرست می‌تواند باعث آسیب الکتریکی فوری شود.

انطباق و گواهی‌ها

دارای گواهی CSA برای استفاده به‌عنوان تجهیزات کنترل فرایند در محیط‌های عادی و غیرخطرناک.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ماژول درون سیستم چه وظیفه اصلی‌ای دارد؟

این ماژول به‌عنوان رابط ارتباطی اصلی بین واحدهای کنترل فرایند (PCU) و گذرگاه ارتباطی سریال پرسرعت Plant Loop عمل می‌کند.

رابط ارتباطی از چه نرخ‌های داده‌ای پشتیبانی می‌کند؟

شبکه ارتباطی با نرخ ۵۰۰ کیلوباد کار می‌کند و حداکثر ظرفیت انتقال آن تا ۸۰۰ پیام در ثانیه است.

آیا می‌توان ماژول را زمانی که رک برق‌دار است، نصب یا خارج کرد؟

بله. این دستگاه را می‌توان در شرایط وجود برق نصب یا خارج کرد، زیرا هیچ سطح ولتاژ خطرناکی در رابط ماژول وجود ندارد.

رویدادهای سخت‌افزاری و شاخص‌های انتقال در ماژول چگونه پایش می‌شوند؟

این دستگاه دارای شمارنده‌های داخلی رویداد و خطا است و مقادیر تجمعی مشخصِ یک‌بایتی آن‌ها را می‌توان مستقیماً روی LEDهای صفحه جلویی نمایش داد؛ برای این کار، دیپ‌سوئیچ گزینه S1 را روی نشانی هگزادسیمال شمارنده موردنظر تنظیم کنید.
