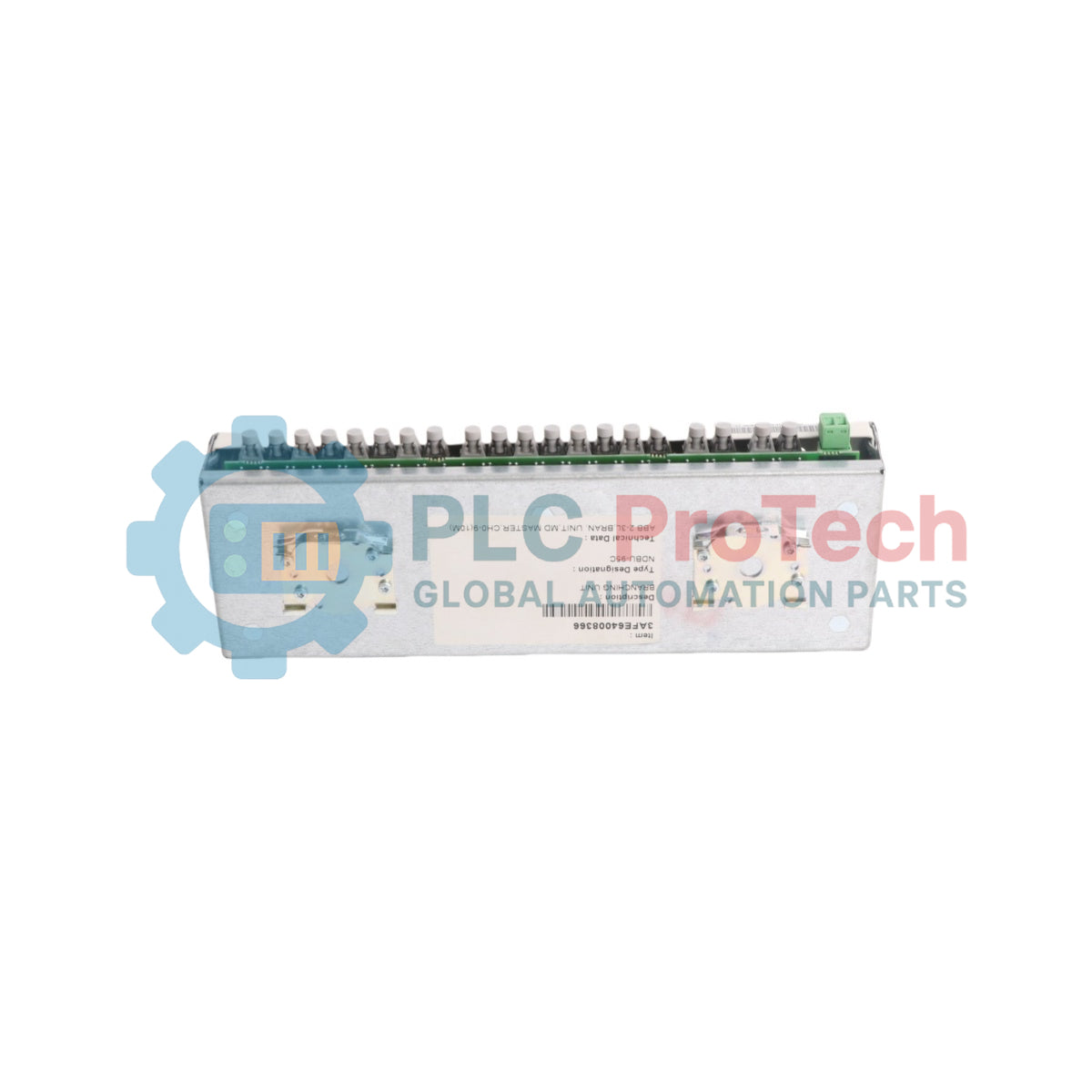

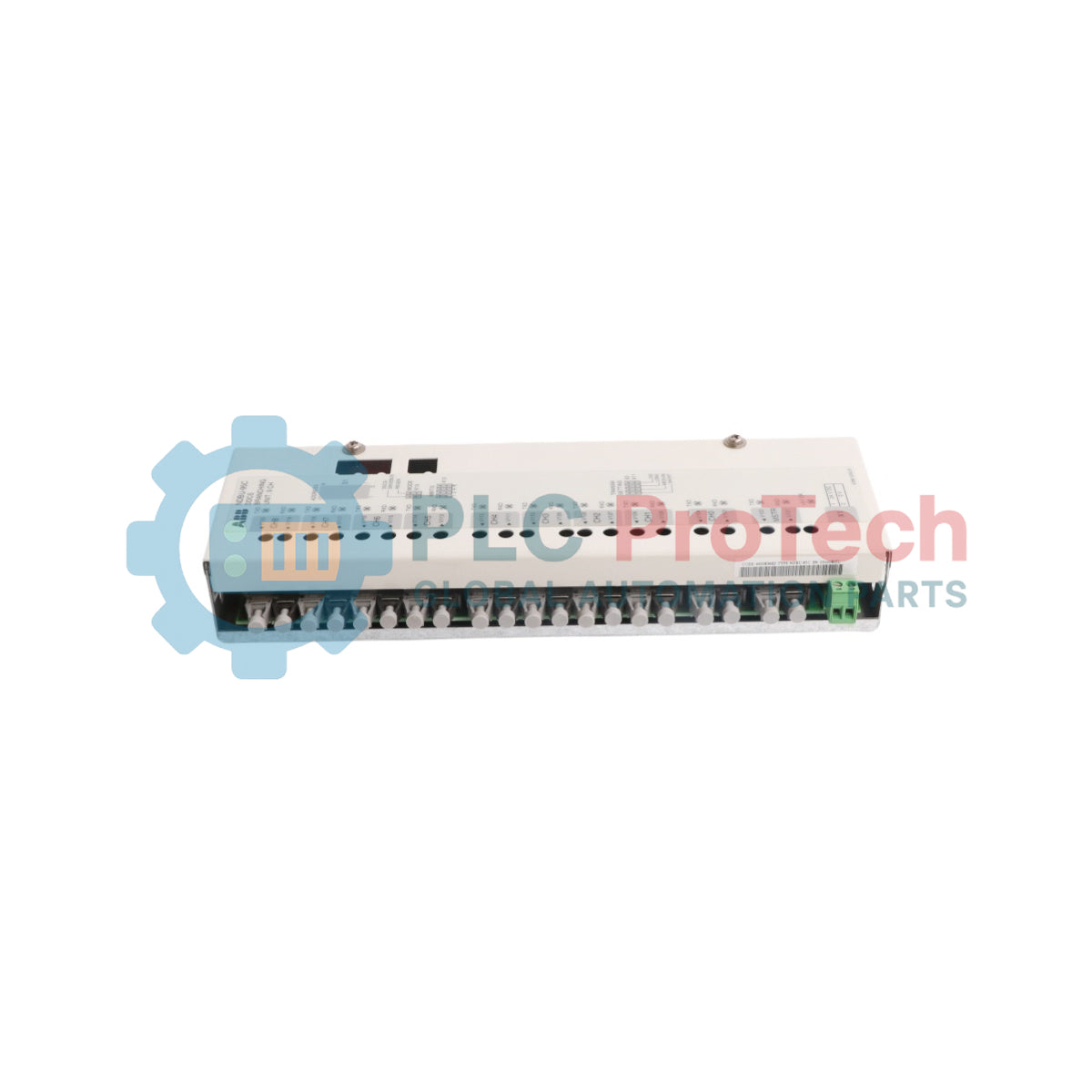

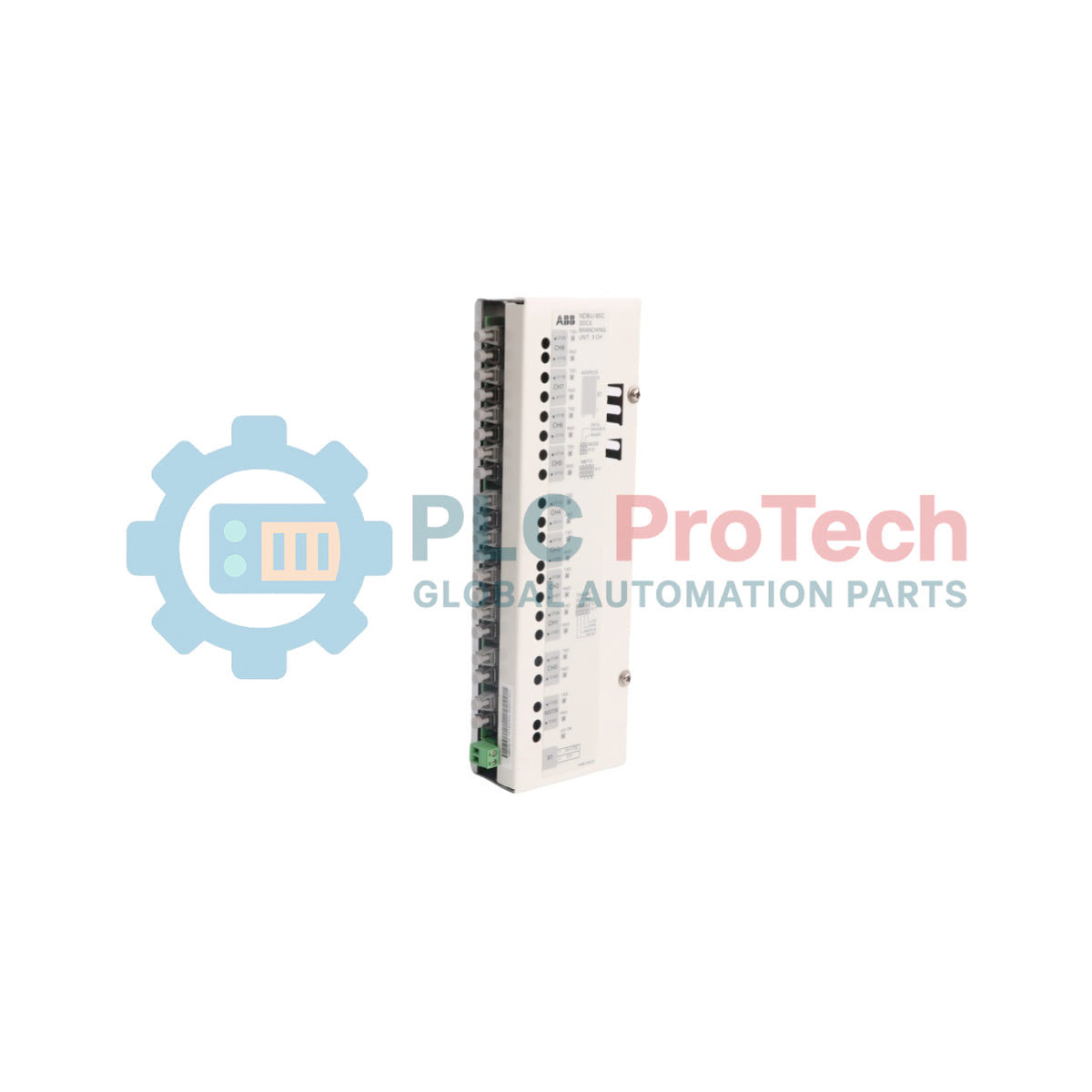

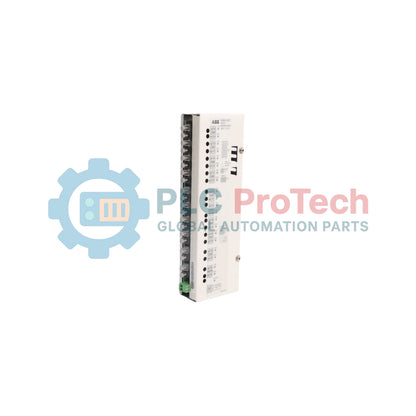

ABB NDBU-95C 64008366
ABB NDBU-95C 64008366
ABB NDBU-95C 64008366
1 / 3

ABB

واحد انشعاب DDCS، مدل ABB NDBU-95C 64008366

SKU NDBU-95C 64008366

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: ABB
  • شماره محصول: NDBU-95C 64008366
  • Origin سوئد, فنلاند
  • نوع محصول: واحد انشعاب DDCS
  • بارکد: 8537101190
  • پرداخت: حواله بانکی (T/T)، وسترن یونیون
  • وزن: 0.55 kg
  • ابعاد: ۱۴۵ میلی‌متر × ۱۷۰ میلی‌متر × ۳۵ میلی‌متر (عرض × ارتفاع × عمق)
  • بندر حمل و نقل: شیامن
  • گارانتی: ۱۲ ماه

Tags

DDCS Branching Unit
تعداد
Call sales Contact

Product Description

ABB NDBU-95C (شناسه محصول: 64008366) یک واحد انشعاب اتصال ستاره‌ای است که برای شبکه‌های ارتباطی درایوهای صنعتی مبتنی بر پروتکل DDCS (سیستم ارتباطی درایوهای توزیع‌شده) طراحی شده است. این تجهیز به‌عنوان یک مؤلفه انشعابی ۹ کاناله عمل می‌کند تا ارتباط مطمئن از طریق لینک نوری و توسعه شبکه را در معماری‌های کنترل چنددرایوی، مانند سیستم‌های درایو سری ACS800 و ACS880، فراهم کند.

ویژگی‌ها

  • معماری ۹ کاناله: مجهز به ۹ کانال نوری (CH0 تا CH8) به‌علاوه اتصال کانال اصلی (MSTR) برای مدیریت توزیع داده‌های چندنقطه‌ای.
  • مؤلفه‌های نوری پرسرعت: دارای فرستنده‌ها و گیرنده‌های نوری 10 MBd در تمام کانال‌های اصلی و انشعابی.
  • پشتیبانی از رسانه‌های مختلف: بسته به نیازهای مربوط به فاصله انتقال، با سیستم‌های کابل‌کشی فیبر نوری پلاستیکی (POF) و سیلیکا با روکش سخت (HCS) سازگار است.
  • جریان انتقال قابل تنظیم: از تنظیمات قابل‌تغییر توان فرستنده (کوتاه، متوسط، بلند) از طریق پیکربندی برد پشتیبانی می‌کند تا با طول لینک فیبر نوری مطابقت داشته باشد.
  • انتخاب آدرس سخت‌افزاری: دارای سوئیچ DIP هشت‌حالته (S1) برای تعیین آدرس گره در سطح سخت‌افزار در یک ساختار ستاره‌ای سلسله‌مراتبی.

کاربردها

  • سیستم‌های چنددرایوی ACS800: به‌عنوان یک مؤلفه کلیدی توزیع شبکه و قطعه یدکی برای گونه‌های پیکربندی ACS800-107 استفاده می‌شود.
  • پلتفرم‌های چنددرایوی ACS880: در توپولوژی‌های پیچیده کنترل، شامل معماری‌های درایو ACS880-207، یکپارچه می‌شود.
  • مبدل‌های توان تریستوری DCS: هنگام اتصال به بخش‌های مبدل توان درایو DC، توزیع سیگنال نوری را هماهنگ می‌کند.
  • شبکه‌های ارتباطی DriveWindow: به‌عنوان گره سخت‌افزاری مرکزی عمل می‌کند و رایانه‌های میزبان راه‌اندازی‌کننده مجهز به نرم‌افزار DriveWindow را به کنترل‌کننده‌های درایو پایین‌دست متصل می‌کند.

مشخصات فنی

پارامتر مقدار
سازنده ABB
مدل NDBU-95C
شناسه محصول 64008366
نام‌گذاری نوع ABB NDBU-95
نوع محصول واحد انشعاب اتصال ستاره‌ای (واحد انشعاب DDCS)
نرخ مؤلفه نوری 10 MBd (تمام کانال‌های CH0...CH8 و MSTR)
پروتکل ارتباطی پروتکل DDCS
منبع تغذیه ورودی 24 V DC
کانال‌های موجود ۹ کانال
کشور مبدأ فنلاند (FI) / سوئد (SE)
وزن خالص محصول 0.55 kg
ابعاد (W x H x D) 145 mm x 170 mm x 35 mm

راهنمای نصب

  • پیکربندی سلسله‌مراتب آدرس‌ها: پیش از راه‌اندازی شبکه، آدرس گره واحد را از طریق سوئیچ DIP داخلی S1 تنظیم کنید. واحد انشعابی که از نظر فیزیکی نزدیک‌ترین واحد به رایانه کنترل است، باید با بالاترین شماره آدرس در محدوده مجاز 124 تا 76 پیکربندی شود.
  • قوانین تنظیم لینک نوری: سرعت مؤلفه‌ها را در سراسر شبکه لینک فیزیکی یکسان نگه دارید. ترکیب ماژول‌های نوری 5 MBd و 10 MBd در یک حلقه انتقال یکسان، برای جلوگیری از ازدست‌رفتن داده یا افت کیفیت سیگنال، اکیداً ممنوع است.
  • مدیریت کانال‌های بلااستفاده: برای بهینه‌سازی بهره‌وری منابع داخلی و جلوگیری از تداخل چیدمان، گزینه جامپر نرم‌افزاری/سخت‌افزاری DISABLED را برای تمام کانال‌های نوری بلااستفاده انتخاب کنید.
  • محدودیت‌های طول فیبر نوری:
    • فیبر نوری پلاستیکی (POF): حداکثر 30 m برای درایوهای ACS؛ حداکثر 20 m برای ساختارهای درایو DCS.
    • سیلیکا با روکش سخت (HCS): حداکثر 200 m برای پیکربندی‌های ACS؛ حداکثر 50 m برای نصب‌های DCS.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
آیا می‌توان کانال‌های فیبر نوری ۵ مگابود و ۱۰ مگابود را روی دستگاه ترکیب کرد؟
خیر. ترکیب اجزای نوری ۵ مگابود و ۱۰ مگابود در یک چارچوب ارتباطی یکسان امکان‌پذیر نیست، زیرا هر دو انتهای مسیر انتقال باید یکنواخت باشند.
دامنه آدرس سخت‌افزار شبکه مجاز برای دستگاه چیست؟
آدرس‌های واحد انشعاب مجاز که از طریق کلید DIP S1 تنظیم می‌شوند، از ۷۶ تا ۱۲۴ متغیر است و آدرس ۱۲۴ به عنوان تنظیم پیش‌فرض کارخانه در نظر گرفته شده است.
چه اقدامی باید برای کانال‌های روی برد که استفاده نمی‌شوند انجام داد؟
اگر کانال خاصی روی برد در پیکربندی شبکه فعلی انتخاب یا استفاده نشده باشد، تنظیم فرستنده آن باید به حالت غیرفعال (DISABLED) تغییر یابد.
