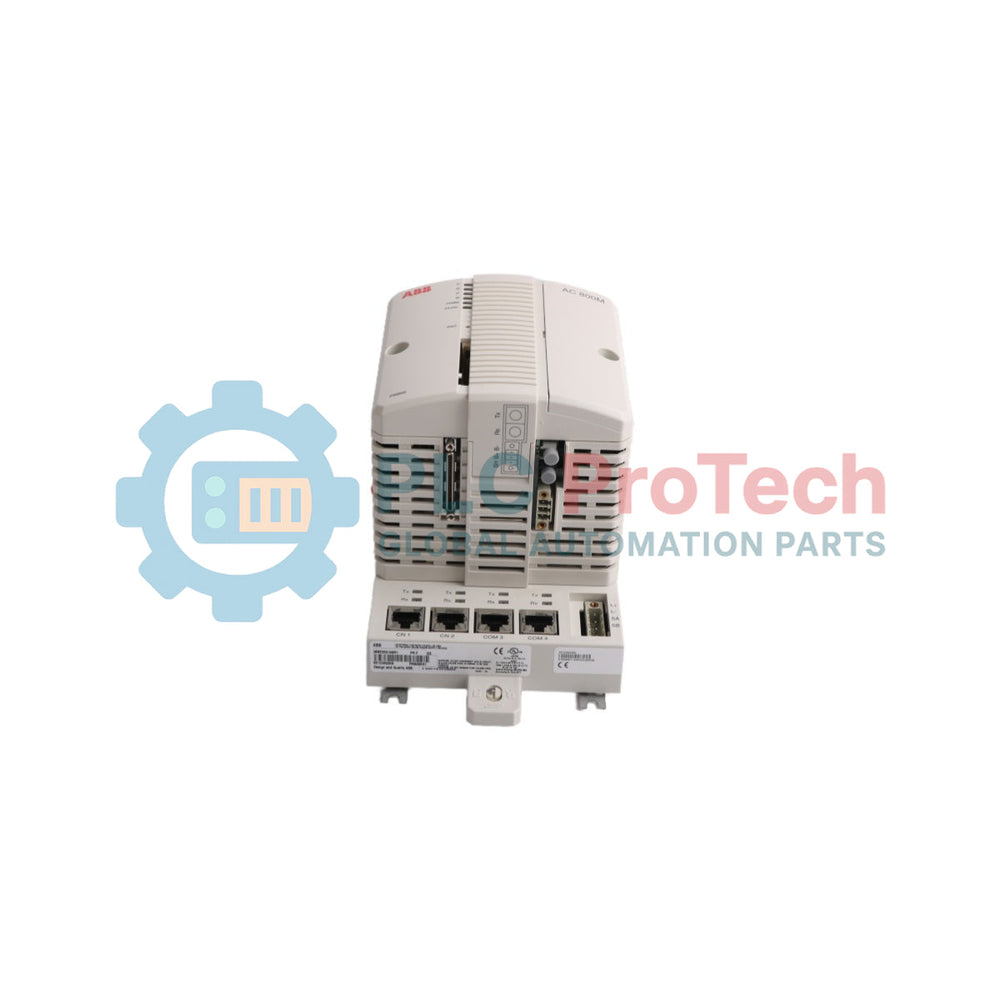

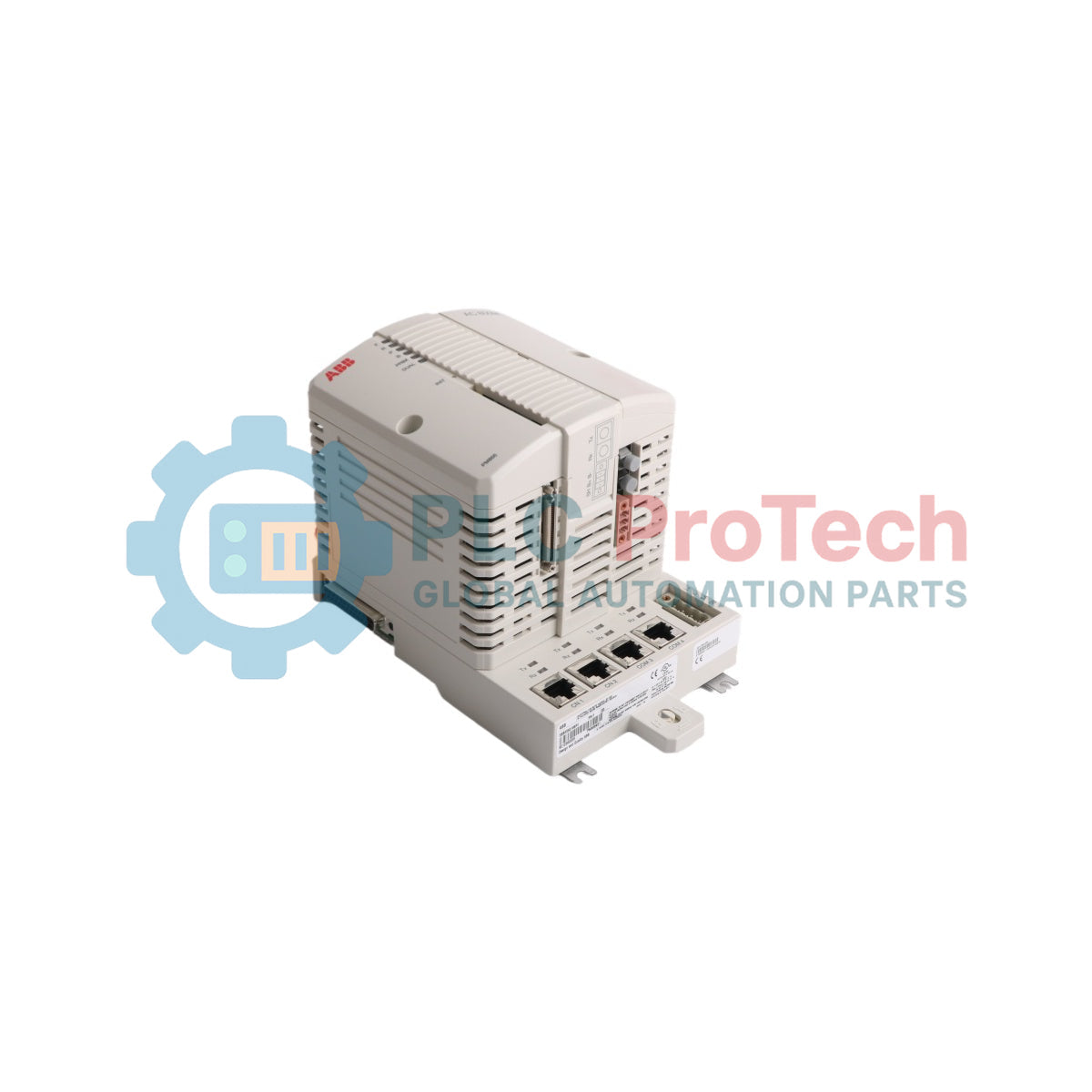

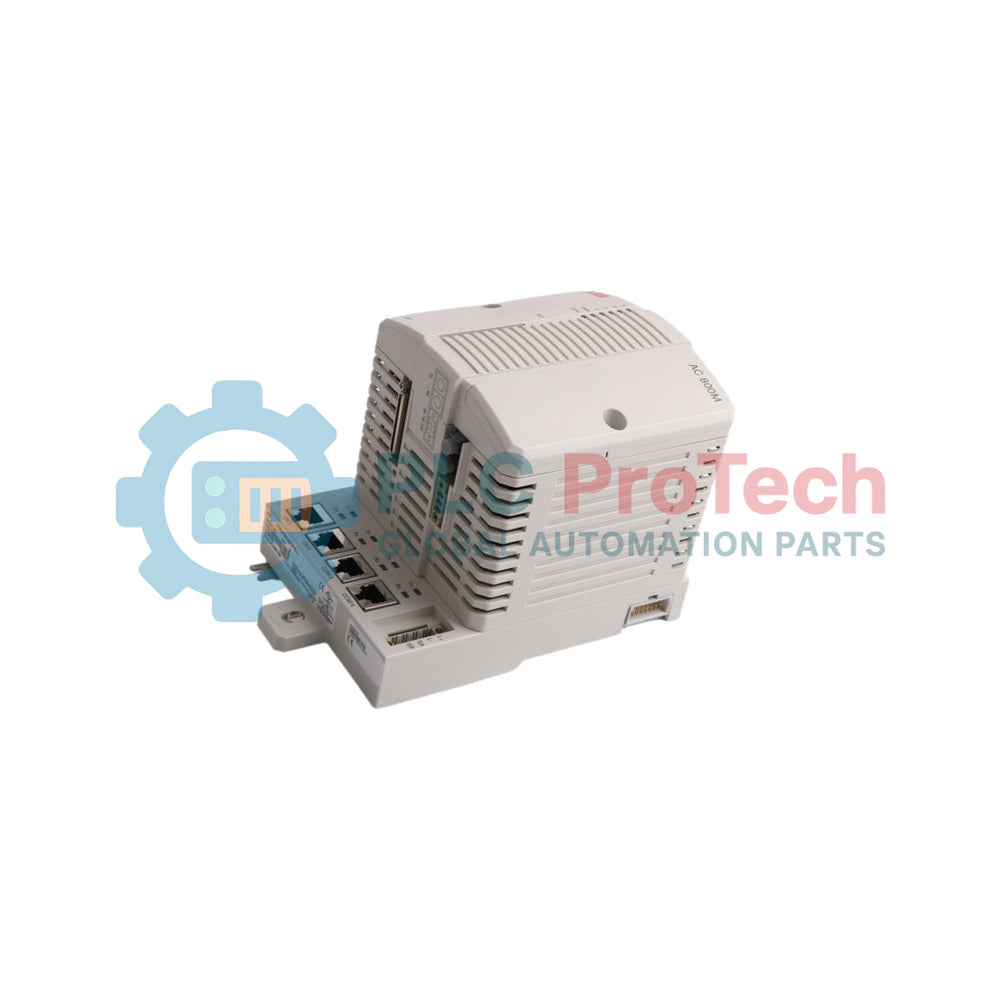

ABB PM862K02 3BSE081636R1 واحد پردازنده افزونه AC 800M

Q: الزامات و پارامترهای مشخص کانکتور ورودی برق اصلی چیست؟

ورودی برق اصلی از یک کانکتور پیچی چهارپین با ترمینالهای L+، L-، SA و SB تشکیل شده است. این ورودی به ولتاژ نامی 24 V DC نیاز دارد و تغییرات بین 19.2 V DC و 30 V DC را بهصورت ایمن تحمل میکند.

Q: درجه حفاظت فیزیکی محفظه کنترلر زیرین چیست؟

این محفظه مطابق با طبقهبندیهای استاندارد EN60529 و IEC 529، دارای درجه حفاظت فیزیکی IP20 است.

SKU PM862K02 3BSE081636R1

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: PM862K02 3BSE081636R1
کشور سازنده:سوئیس
نوع محصول: کنترلرهای AC 800M
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1080g
ابعاد: 18.5 سانتی‌متر x 8.5 سانتی‌متر x 30.5 سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

PM862K02 یک بسته سخت‌افزاری تخصصی است که شامل یک Redundant Processor Unit طراحی‌شده برای کار در زیرساخت سیستم کنترلر AC 800M است. این سخت‌افزار کنترلر به‌عنوان واحد محاسبات و پردازش مرکزی برای نیازمندی‌های حلقه کنترل فرایندهای صنعتی در مقیاس بزرگ عمل می‌کند. این محصول از ساختارهای رابط چندکاناله از طریق ModuleBus الکتریکی مستقیم خود پشتیبانی می‌کند و امکان اتصال حداکثر 12 واحد S800 I/O را برای پردازش سیگنال‌های متنوع ورودی/خروجی دیجیتال و آنالوگ فراهم می‌سازد. این ماژول که برای اتوماسیون فرایندهای صنعتی و شبکه‌های کنترل توزیع‌شده ساخته شده است، به رابط‌های سریال و اترنت داخلی تخصصی مجهز است تا ارتباطات صنعتی مطمئن نقطه‌به‌نقطه و سراسری شبکه را فراهم کند. این پلتفرم سخت‌افزاری با محیط‌های سیستم 800xA نسخه 6.0.2 و همچنین نسخه‌های نرم‌افزار Compact Control Builder از 6.0.0-1 و نسخه‌های بعدی کاملاً سازگار است.

ویژگی‌ها

پیکربندی دوپردازنده‌ای شامل دو واحد پردازش مرکزی PM862 به همراه دو بیس‌پلیت TP830 برای حفاظت از تداوم کارکرد سیستم است.
چارچوب الکتریکی یکپارچه ModuleBus امکان نگاشت پیوسته داده‌ها را با حداکثر 12 بلوک محلی S800 I/O فراهم می‌کند.
رابط‌های ارتباطی داخلی شامل دو درگاه اترنت (CN1 و CN2) برای یکپارچه‌سازی گسترده شبکه و یک لینک سریال مستقل RS-232C برای تعامل اختصاصی با ابزار سرویس هستند.
درگاه اختصاصی Redundancy Control Link مستقیماً روی چیدمان پردازنده یکپارچه شده است تا همگام‌سازی اختصاصی داده‌های پشتیبان در زمان اجرا را انجام دهد.
رابط کارت‌خوان Compact Flash غیر فرّار برای بارگذاری سریع کد عملیاتی حیاتی و ذخیره‌سازی مطمئن متغیرهای حفظ‌شونده در زمان خاموشی ارائه شده است.

کاربردها

این مجموعه پردازشی به‌طور گسترده برای وظایف اصلی اتوماسیون در موارد زیر به کار می‌رود:

عملیات صنعتی 800xA System که به معماری‌های کنترلر با قابلیت اطمینان بسیار بالا نیاز دارند.
برنامه‌های Compact Control Builder که منطق پیچیده و پیکربندی‌های توزیع حلقه را مدیریت می‌کنند.
فرایندهای زیرساخت حیاتی که به ردیابی سخت‌افزارهای افزونه، رویه‌های خودکار بازگشت CPU و تنظیمات گسترده توسعه ورودی/خروجی میدانی نیاز دارند.

اطلاعات سفارش

شناسه محصول	نام‌گذاری نوع ABB	توضیحات کاتالوگ
3BSE081636R1	PM862K02	واحد پردازنده افزونه PM862K02

مشخصات فنی

پارامتر	مقدار
سازنده	ABB
شناسه محصول	3BSE081636R1
نام‌گذاری نوع ABB	PM862K02
نوع محصول	واحد مرکزی
فرکانس پردازش	67 MHz
ریزپردازنده داخلی	MPC866 با فرکانس 133 MHz
ظرفیت حافظه	32 MB SDRAM (RAM)، حافظه ذخیره‌سازی میان‌افزار Flash PROM با ظرفیت 4 MB
اتلاف توان	5.1 W معمولی / 8.6 W معمولی با احتساب تغذیه کامل ModuleBus و CEX-Bus
مصرف جریان	210 mA معمولی (حداکثر 360 mA)، بدون احتساب تغذیه ModuleBus و CEX-Bus
الزامات منبع تغذیه	24 V اسمی، با تغییرات بین 19.2 V DC و 30 V DC
ورودی‌های وضعیت منبع تغذیه افزونه	ورودی‌های تعیین‌شده SA، SB؛ حداکثر ولتاژ ورودی 30 V
ذخیره توان	ذخیره داخلی توان 5ms برای خاموش‌سازی کنترل‌شده
درجه حفاظت	IP20 مطابق EN60529، IEC 529
عمق / طول خالص محصول	135 میلی‌متر
ارتفاع خالص محصول	186 میلی‌متر
عرض خالص محصول	119 میلی‌متر
وزن خالص محصول	2.7 کیلوگرم
تعداد باتری‌ها	2
ترکیب شیمیایی باتری	لیتیوم
نوع باتری	قابل‌حمل
وزن باتری	9 g
شماره تعرفه گمرکی	85371091

اتصالات/رابط‌ها

پین کانکتور	عملکرد
L+ / L-	ترمینال کانکتور ورودی برق (ورودی اسمی 24 V DC)
SA / SB	ورودی‌های وضعیت منبع تغذیه افزونه (حداکثر ولتاژ ورودی 30 V)
CN1 / CN2	درگاه‌های اترنت (IEEE 802.3، 10BaseT)
COM3	درگاه سریال (RS-232C) با پشتیبانی از مودم
COM4	درگاه سریال (RS-232C) برای اتصال ابزار سرویس

راهنمای نصب

مونتاژ ماژول: پیش از نصب واحدهای پردازنده روی فریم‌های حامل، دو صفحه‌پایه را به‌طور مرتب و محکم نصب کنید تا از پین‌های ارتباطی زیرین محافظت شود.
اتصالات برق: خطوط توزیع برق را مستقیماً به ورودی‌های کانکتور پیچی چهارپین متصل کنید و خطوط L+، L-، SA و SB را با عایق‌کاری مناسب و نظارت دقیق به‌درستی سیم‌کشی کنید.
ترمینیشن باس: همیشه اطمینان حاصل کنید که هر دو ترمیناتور ModuleBus موجود در بسته، برای حفظ سیگنال‌های شفاف حلقه، به‌طور ایمن در انتهای زنجیره سخت‌افزاری فعال نصب شده باشند.
نگهداری باتری: دو باتری پشتیبان حافظه قابل‌حمل را به‌درستی در شیارهای نگهدارنده اختصاصی خود قرار دهید تا حفاظت بلندمدت متغیر نگهداری تضمین شود.

انطباق و گواهی‌ها

اطلاعات RoHS: مطابق با دستورالعمل اتحادیه اروپا 2011/65/EU.

FAQ

داخل بسته‌بندی استاندارد حمل‌ونقل تجاری این واحد پردازنده چه اقلامی وجود دارد؟

این بسته شامل 2 عدد پردازنده PM862، 2 عدد پایه TP830، 2 عدد ترمیناتور TB807 برای ModuleBus، 1 عدد کابل رابط توسعه CEX-bus مدل TK850، 1 عدد کابل TK851 برای RCU-Link و 2 عدد باتری پشتیبان حافظه است.

الزامات و پارامترهای مشخص کانکتور ورودی برق اصلی چیست؟

ورودی برق اصلی از یک کانکتور پیچی چهارپین با ترمینال‌های L+، L-، SA و SB تشکیل شده است. این ورودی به ولتاژ نامی 24 V DC نیاز دارد و تغییرات بین 19.2 V DC و 30 V DC را به‌صورت ایمن تحمل می‌کند.

درجه حفاظت فیزیکی محفظه کنترلر زیرین چیست؟

این محفظه مطابق با طبقه‌بندی‌های استاندارد EN60529 و IEC 529، دارای درجه حفاظت فیزیکی IP20 است.
