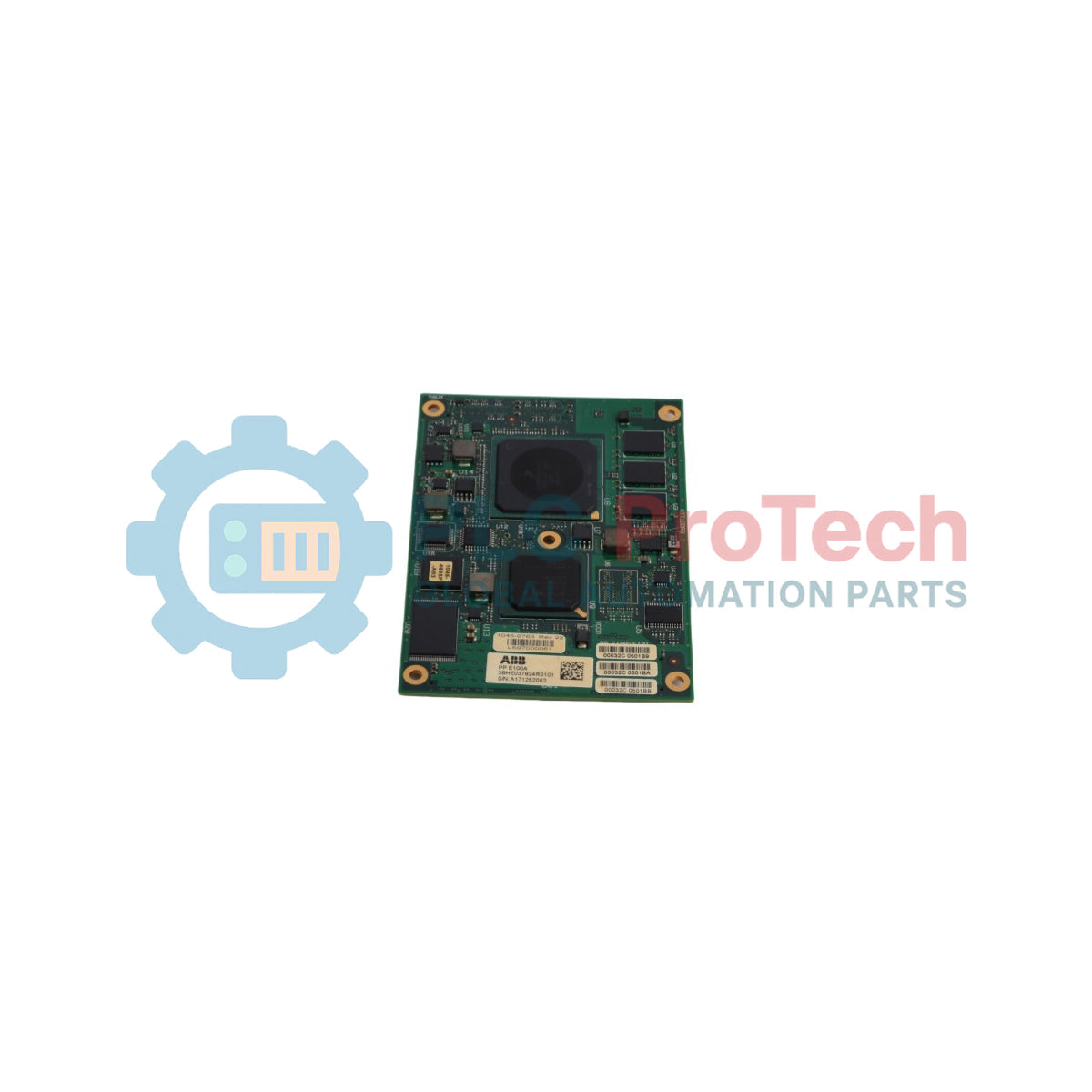

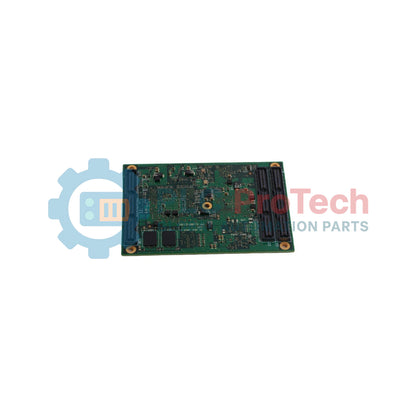

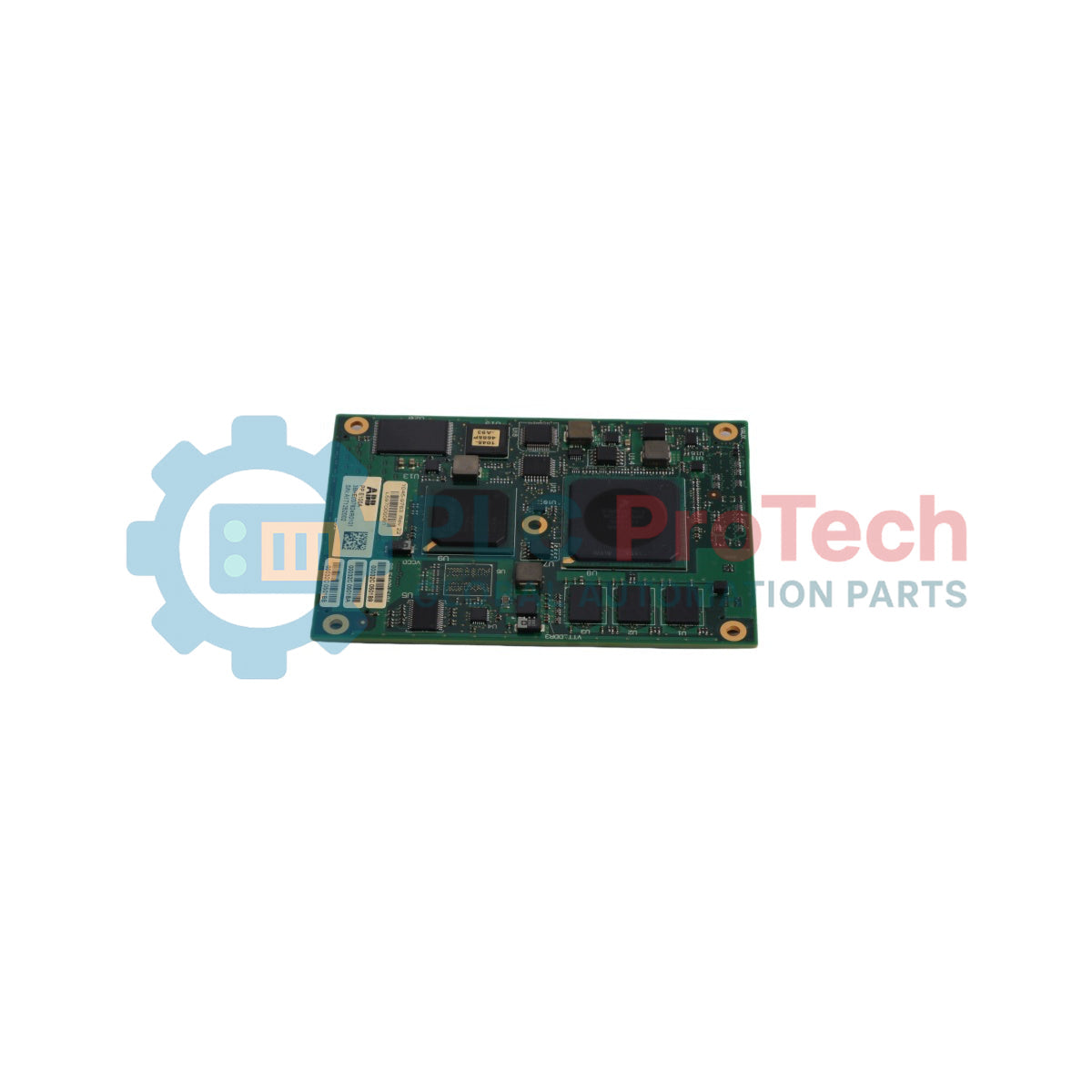

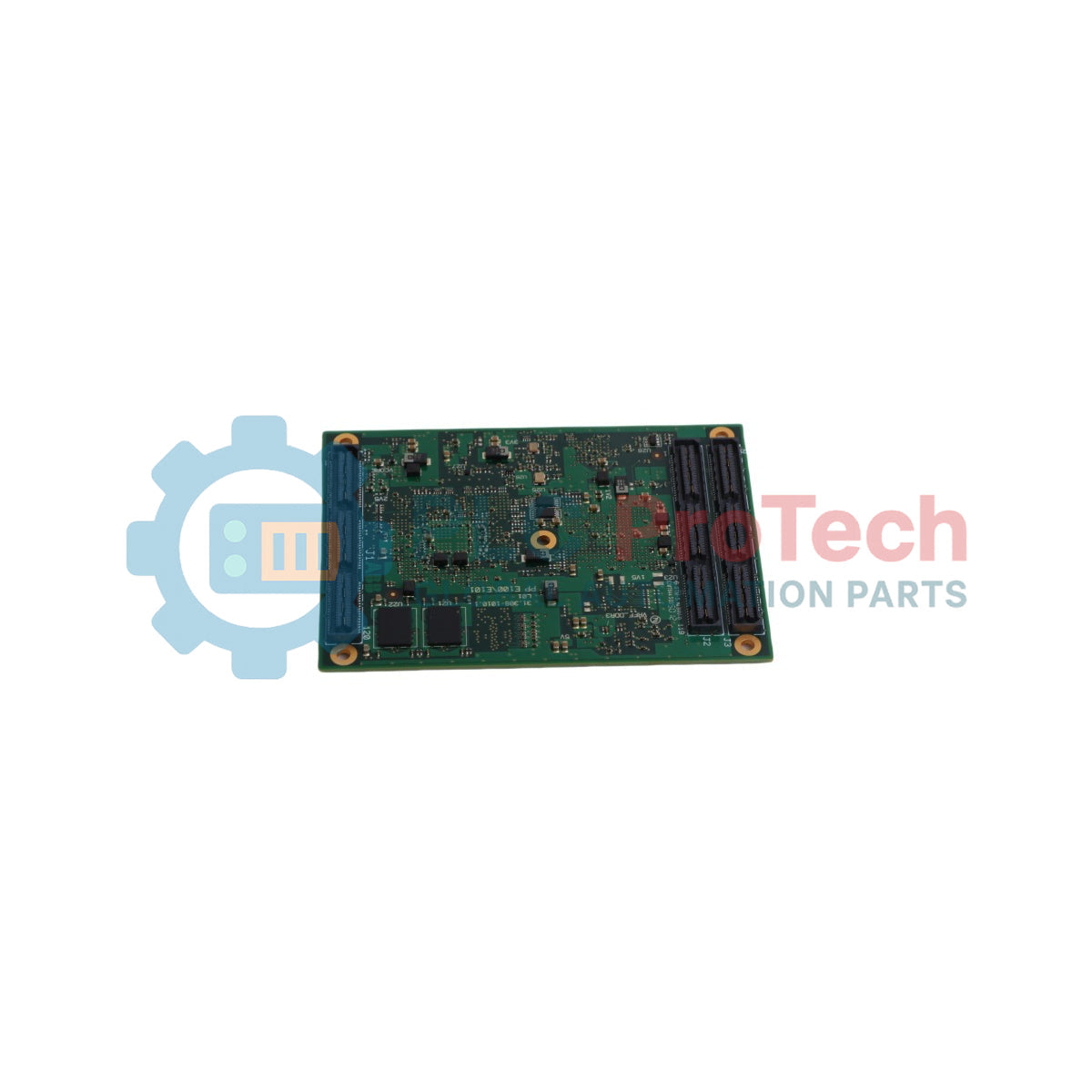

برد پردازنده ABB PP E100A با شماره 3BHE037824R0101، مدل AC 800PEC

توضیحات

PP E100A (شناسه محصول 3BHE037824R0101) یک ماژول کنترل‌گر صنعتی با عملکرد بالا است که برای توپولوژی‌های کنترل پرسرعت و demanding توسعه یافته است. این مجموعه سخت‌افزاری که به‌عنوان برد پردازنده اصلی برای پلتفرم کنترل AC 800PEC عمل می‌کند، سرعت پردازش را با پردازش بلادرنگ برنامه‌ها متعادل می‌سازد. در لایه سخت‌افزار، این کارت عملکرد محاسباتی ممیز شناور یک CPU صنعتی اختصاصی را با انعطاف‌پذیری پرسرعت یک آرایه گیت قابل‌برنامه‌ریزی در محل (FPGA) ترکیب می‌کند. این معماری به ماژول امکان می‌دهد حلقه‌های گذرای سریع و وظایف سوئیچینگ با فرکانس بالا را به‌صورت هم‌زمان و بدون ایجاد تأخیر در اجرای فرایند اصلی پردازش کند.

در لایه نرم‌افزار، پردازنده قابلیت‌های طراحی سیستم کارخانه در ABB ControlIT را با محیط‌های دقیق کنترل و شبیه‌سازی برنامه‌های MATLAB/Simulink ادغام می‌کند. این امر امکان استقرار مستقیم مدل‌های پیچیده کنترل ریاضی را روی سخت‌افزار اجرایی فراهم می‌سازد. این برد که با چارچوب گسترده‌تر سیستم کنترل توزیع‌شده 800xA کاملاً سازگار است، از تبادل داده در سراسر کارخانه، ارتباط سریع همتا‌به‌همتا و تله‌متری جامع سیستم پشتیبانی می‌کند و هم‌زمان از معماری نرم‌افزاری یکپارچه‌ای بهره می‌برد که قابلیت تبادل کد و استفاده مجدد از داده‌های مهندسی را در سراسر شبکه تسهیل می‌کند.

ویژگی‌ها

• معماری پردازش دومغزه: اجرای سطح‌بالای CPU با ممیز شناور را با یک FPGA سخت‌افزاری اختصاصی و پرسرعت برای کنترل موازی حلقه‌های زیر میلی‌ثانیه‌ای ترکیب می‌کند.
• یکپارچه‌سازی MATLAB/Simulink: از تبدیل و اجرای مستقیم الگوریتم‌های پیشرفته شبیه‌سازی و کنترل برای دستیابی به پاسخ‌های دقیق سیستم پشتیبانی می‌کند.
• چارچوب نرم‌افزاری یکپارچه: معماری مهندسی مشترکی را در سراسر پلتفرم به اشتراک می‌گذارد تا تبادل کد، مدیریت بازنگری میان‌افزار و نگاشت پیکربندی ساده‌تر شود.
• اتصال بومی 800xA: یکپارچه‌سازی فوری با محیط‌های صنعتی پایش فرایند 800xA را برای کنترل و پیام‌رسانی در سطح کلان کارخانه فراهم می‌کند.

کاربردها

• تنظیم الکترونیک قدرت پرسرعت و سیستم‌های کنترل تحریک
• پردازش بلادرنگ حلقه‌های سریع برای همگام‌سازی شبکه و مبدل‌های فرکانسی توان‌بالا
• مدل‌سازی پیچیده سیستم و طرح‌های کنترل پیش‌بینانه در سامانه‌های اتوماسیون 800xA

مشخصات فنی

مکانیکی

راهنمای نصب

• راه‌اندازی اتصال زمین الکترواستاتیکی: کارکنان باید پیش از خارج کردن پردازنده از پوشش محافظ آن، دست‌بند ضدالکتریسیته ساکن (ESD) متصل به زمین ببندند تا از آسیب به آرایه‌های گیت داخلی جلوگیری شود.
• همگام‌سازی میان‌افزار و مدل: پیش از راه‌اندازی، اطمینان حاصل کنید که کامپایل هدف در MATLAB/Simulink با نسخه منطق FPGA از پیش بارگذاری‌شده روی برد پردازنده مطابقت دارد.
• مکانیزم نگهدارنده شیار گزینه: برد را به‌صورت مستقیم در ریل‌های راهنمای داخل شاسی کنترل‌گر وارد کنید و با فشار محکم، از قرارگیری صحیح ردیف‌های اتصال‌دهنده برد پشتی اطمینان یابید؛ سپس پیچ‌ها را محکم کنید.
• فاصله لازم برای خنک‌کاری با هوای اجباری: بررسی کنید مسیرهای شیارهای کارت مجاور و مسیرهای خروجی هوای فن شاسی بدون مانع باشند تا یکنواختی شرایط محیطی در سراسر اجزای برد حفظ شود.
