ماژول رابط انکودر پالسی ABB RTAC-01 3ABD64610805

توضیحات

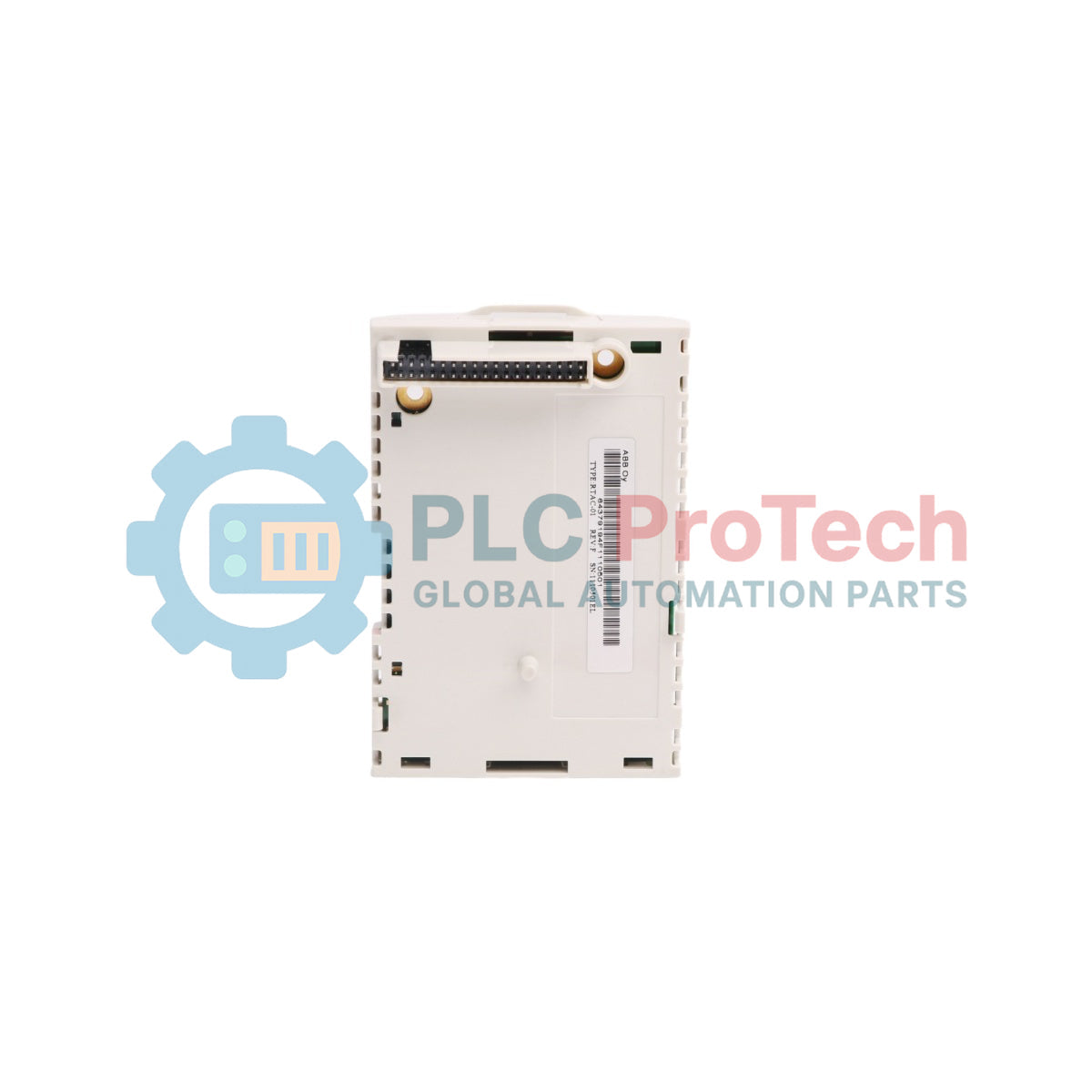

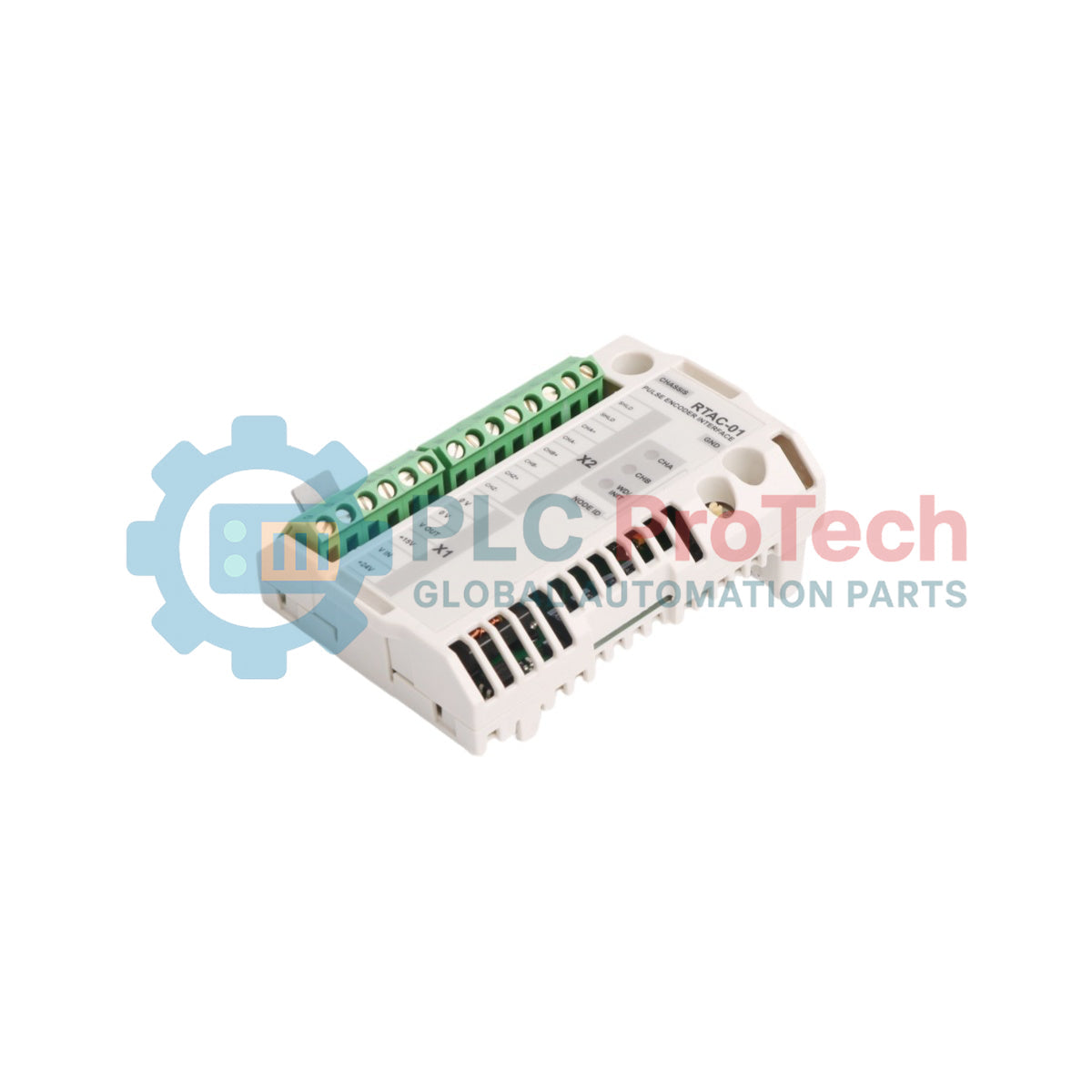

RTAC-01 (شناسه محصول 3ABD64610805) یک قطعه سخت‌افزاری است که برای اتصال انکودرهای پالس دیجیتال به سیستم‌های درایو با سرعت متغیرِ میزبان طراحی شده است. این ماژول رابط انکودر پالس به‌عنوان یک گزینه توسعه عمل می‌کند و داده‌های دقیق بازخورد چرخشی، مانند بردارهای موقعیت و سرعت، را مستقیماً به پردازنده اصلی کنترل درایو منتقل می‌کند. این برد با تبدیل توالی‌های فیزیکی پالس کوادراتور و تفاضلی به مشخصات استاندارد بازخورد الکتریکی، امکان تنظیم سرعت حلقه‌بسته و مدولاسیون گشتاور در گام‌های بسیار ریز را فراهم می‌سازد. این مجموعه قابل نصب به‌گونه‌ای ساخته شده است که در شکاف‌های گزینه مبدل‌های صنعتی نصب شود و با پیکربندی‌های قدیمی و جدید درایو، مانند پلتفرم گزینه‌های ACS600، سازگار باشد. این ماژول دارای موانع ایزولاسیون نوری با فرکانس بالا است تا از آی‌سی‌های پردازشی حساس در برابر جهش‌های القایی ولتاژ، که معمولاً در مسیرهای کابل‌کشی انکودر ایجاد می‌شوند، محافظت کند.

ویژگی‌ها

• بازخورد سرعت حلقه‌بسته: مسیرهای پالس افزایشی دوکاناله را ترجمه می‌کند تا کنترل دقیق سرعت در درایوهای چندمحدوده‌ای امکان‌پذیر شود.
• پشتیبانی یکپارچه از فریم گزینه: به‌طور ویژه برای مطابقت با ابعاد فیزیکی شکاف‌های فریم سیستم گزینه ACS600 طراحی شده است.

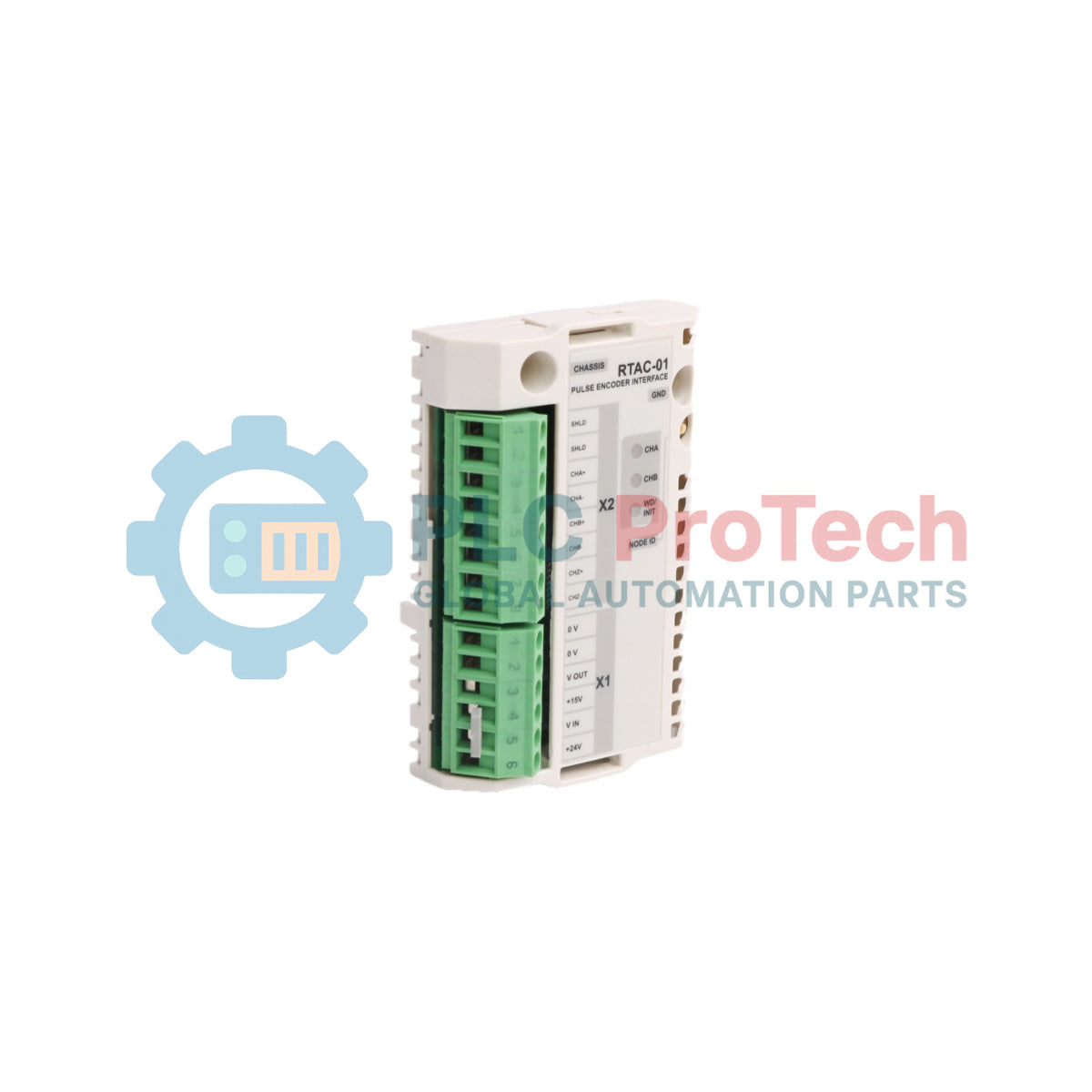

• ماتریس ترمینال پیچی ماژولار: مجهز به بلوک‌های اتصال جداشدنی دومرحله‌ای و برجسته برای اتصال مطمئن سیگنال‌ها در محل نصب است.
• ایزولاسیون گالوانیکی بالا: نویز الکتریکی مد مشترک و جریان‌های حلقه زمین با فرکانس بالا را که از انکودرهای موتور راه‌دور ناشی می‌شوند، کاهش می‌دهد.

کاربردها

• ردیابی سرعت و موقعیت حلقه‌بسته در محیط‌های درایو دارای گزینه ACS600
• پردازش مستقیم بازخورد انکودر پالس چرخشی برای نوار نقاله‌های خطوط فرایندی
• رابط بازخورد سرعت با دقت بالا در اتوماسیون جابه‌جایی مواد

مشخصات فنی

مکانیکی

محیطی

اتصالات/رابط‌ها

چیدمان رابط شامل ترمینال‌های پیچی چندموقعیته و قابل اتصال اختصاصی است:

راهنمای نصب

• اقدامات پیشگیری از الکتریسیته ساکن: هنگام باز کردن بسته‌بندی و قرار دادن کارت در شکاف، از مچ‌بند اتصال به زمین استفاده کنید تا مسیرهای منطقی داخلی در برابر تخلیه الکتریسیته ساکن محافظت شوند.
• جای‌گذاری مکانیکی کارت گزینه: کارت را محکم در مسیرهای راهنمای شکاف گزینه درایو میزبان بلغزانید و پیش از محکم کردن پیچ‌های نصب، از اتصال کامل پین‌های پشتی اطمینان حاصل کنید.
• مدیریت اتصال شیلد به زمین: شیلد کابل سیگنال انکودر را در گیره‌های زمین تعیین‌شده روی شاسی درایو متصل کنید تا تداخل الکترومغناطیسی (EMI) به حداقل برسد.
• بررسی ترمینال‌ها: بررسی کنید که بلوک‌های ترمینال نارنجی ماژولار X1 و X2 کاملاً درون سوکت‌های خود فشرده شده باشند تا تداوم سیگنال در شرایط ارتعاشی حفظ شود.
