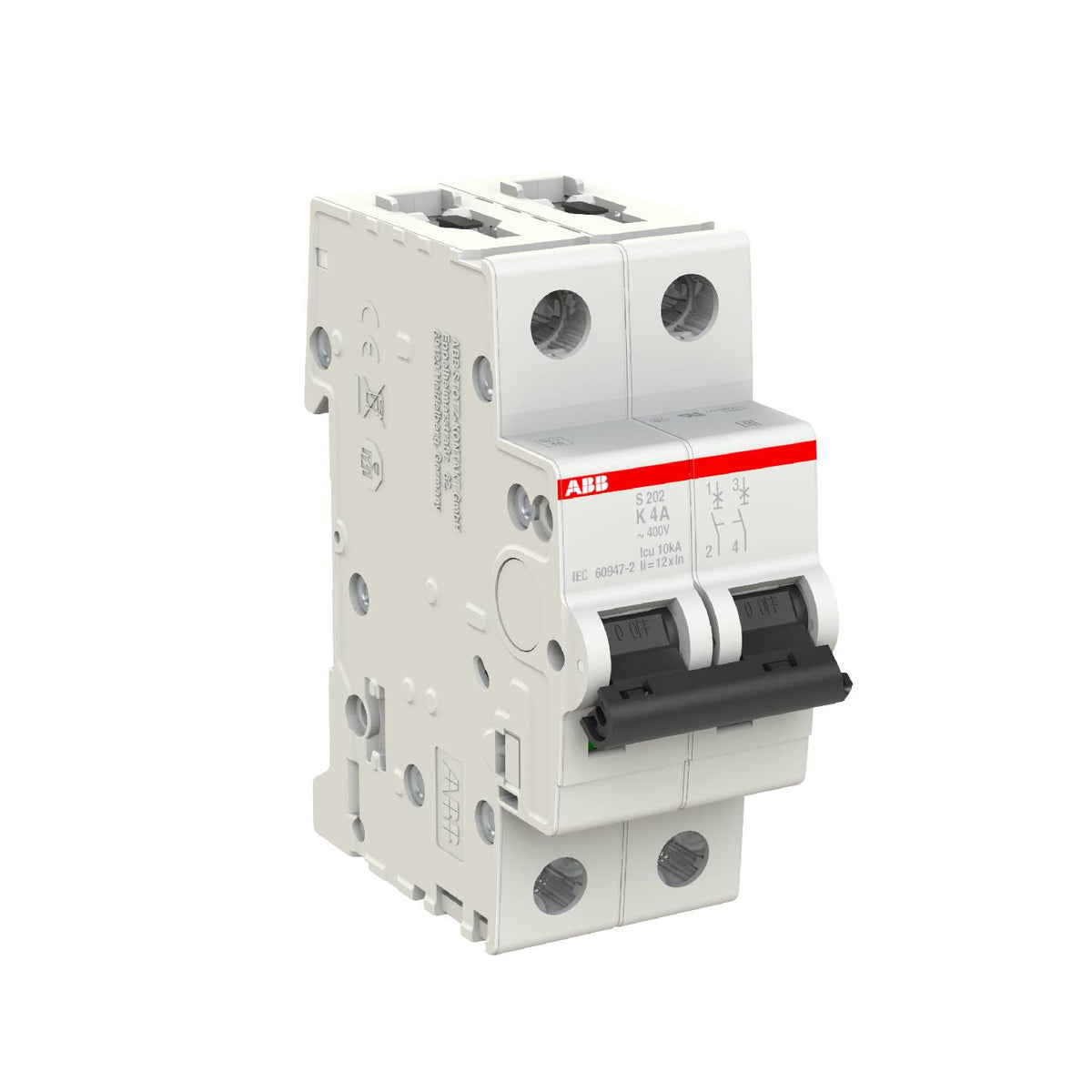

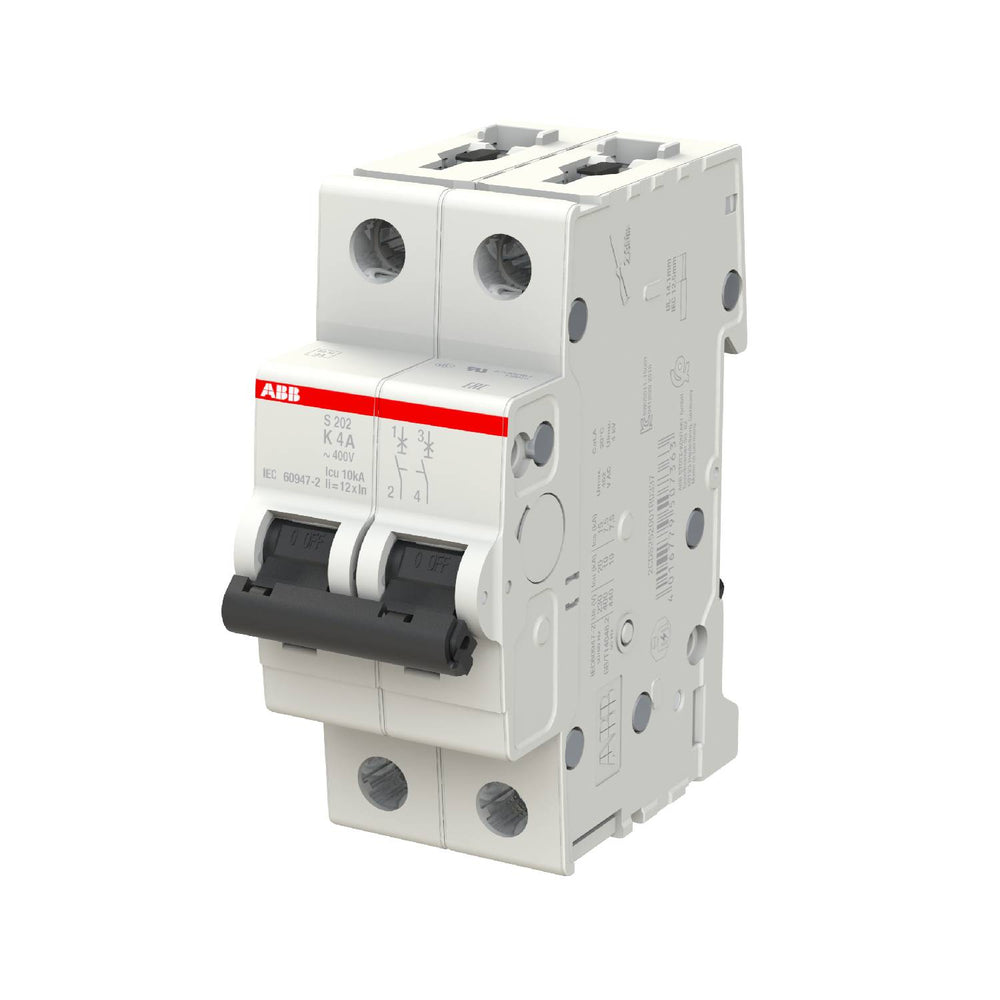

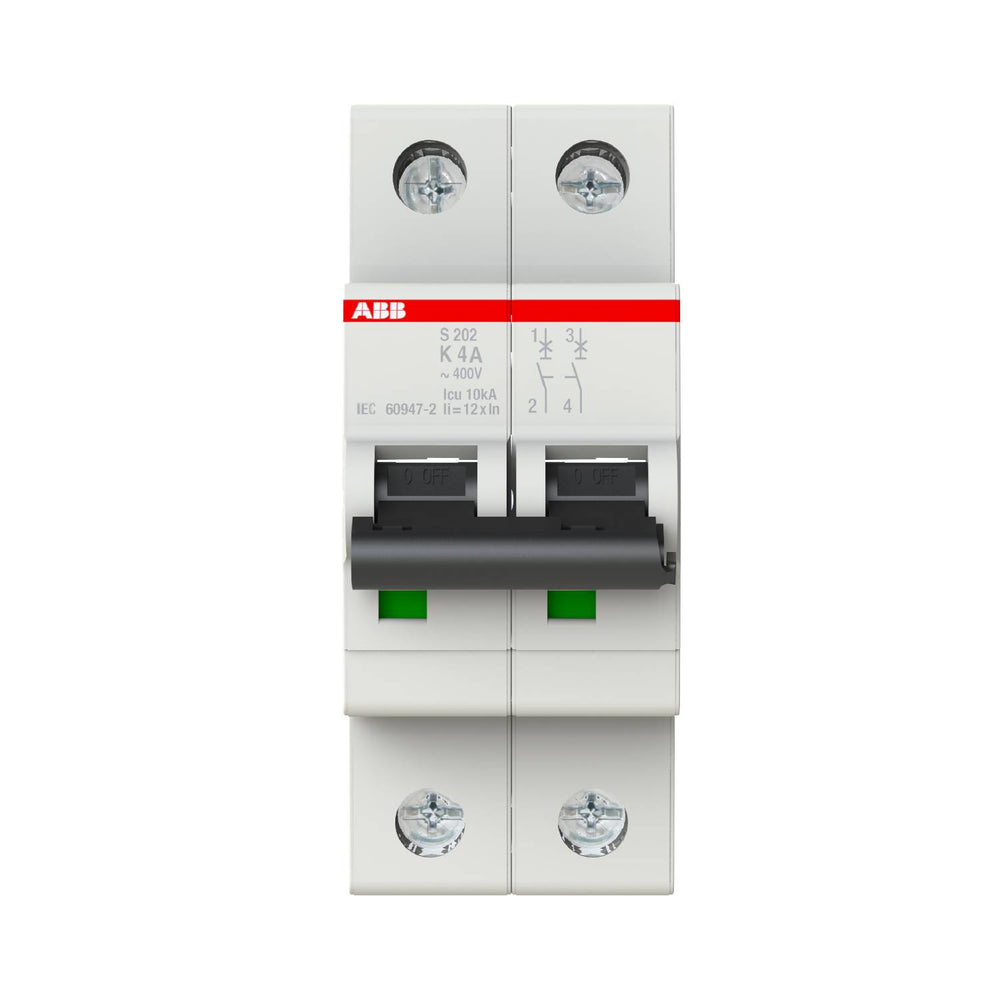

کلید مینیاتوری ABB S202-K4 2CDS252001R0337 S200

Q: مشخصات گشتاور موردنیاز برای نصب ترمینال چیست؟

اتصالات ترمینال باید با مقدار گشتاور سفتکردن 2.8 N-m محکم شوند.

SKU S202-K4 2CDS252001R0337

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: S202-K4 2CDS252001R0337
کشور سازنده:آلمان
نوع محصول: کلید مینیاتوری
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 224g
ابعاد: ۶۹ میلی‌متر × ۸۸ میلی‌متر × ۳۵ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

مجموعه الکتریکی S202-K4 با شناسه محصول 2CDS252001R0337، یک کلید مینیاتوری دوپل محدودکننده جریان است که برای مدیریت اضافه‌جریان و خطاهای اتصال کوتاه در شبکه‌های توزیع برق طراحی شده است. این دستگاه دارای دو سازوکار فعال‌سازی جایگزین است: سازوکار قطع حرارتی تأخیری برای حفاظت هدفمند در برابر اضافه‌بار و سازوکار قطع مغناطیسی الکترومکانیکی برای مهار سریع اتصال کوتاه. این محصول که در محدوده محصولات S200 ساخته شده است، دارای منحنی مشخصه K است که برای حفاظت از مدارها و در عین حال مدیریت جریان‌های هجومی القایی بدون قطع ناخواسته بهینه شده است. این محصول برای استفاده در زیرساخت‌های مسکونی، تجاری و طیف متنوعی از کاربردهای صنعتی مناسب است.

ویژگی‌ها

دارای مجموعه مکانیکی دوپل برای حفاظت الکتریکی ایزوله از چند خط است.
با منحنی مشخصه قطع نوع K پیکربندی شده است تا جریان‌های هجومی بالای هدفمند موتور و بارهای القایی را مدیریت کند.
دارای عملکرد دوگانه حرارتی-مغناطیسی برای حفاظت در برابر اضافه‌بار پایدار و رخدادهای اتصال کوتاه است.
از طراحی محدودکننده جریان برای محدود کردن انرژی خطای الکتریکی عبوری به مدار پایین‌دست استفاده می‌کند.
دارای پیکربندی ترمینال بالابر استوانه‌ای دوسویه ایمن برای اطمینان از صحت اتصالات سیم‌کشی.
مجهز به اهرم کلیدی با نشانگر واضح وضعیت کنتاکت قرمز برای روشن و سبز برای خاموش.

کاربردها

حفاظت از شبکه‌های انشعابی موتورهای القایی صنعتی و بارهای ماشین‌آلات.
مجموعه تابلوهای برق تجاری ولتاژ پایین و چیدمان‌های توزیع برق.
مدارهای فرعی منازل که به حفاظت اضافه‌جریان تخصصی با جریان هجومی بالا نیاز دارند.

اطلاعات سفارش

پارامتر	مقدار
نوع محصول توسعه‌یافته	S202-K4
شناسه محصول	2CDS252001R0337
EAN	4016779507363
واحدهای سطح ۱ بسته‌بندی	کارتن ۵ عددی

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	ABB
شناسه محصول	2CDS252001R0337
نوع محصول توسعه‌یافته	S202-K4
توضیحات کاتالوگ	کلید مینیاتوری-S200-2P-4A-K-(AC) 6 KA
تعداد پل‌های حفاظت‌شده	2
تعداد پل‌ها	2P
مشخصه قطع	K
جریان نامی (In)	4 A
نوع ولتاژ ورودی	AC/DC
ولتاژ نامی عملیاتی	مطابق IEC 60947-2، 440 V AC
فرکانس نامی (f)	50 / 60 Hz
ظرفیت نامی اتصال کوتاه	(AC) 6 kA، (DC) 6 kA
ظرفیت نامی نهایی قطع اتصال کوتاه (Icu)	(230 V AC) 20 kA، (400 V AC) 10 kA، (440 V AC) 10 kA
ظرفیت نامی قطع اتصال کوتاه در سرویس (Ics)	(230 V AC) 15 kA، (400 V AC) 7.5 kA، (440 V AC) 7.5 kA
ولتاژ نامی عایقی (Ui)	مطابق IEC/EN 60664-1، 440 V
ولتاژ نامی تحمل ضربه‌ای (Uimp)	4 kV
تلفات توان	3.4 W (در شرایط نامی کار، به‌ازای هر پل 1.7 W)
کلاس محدودکنندگی انرژی	3
دوام الکتریکی	20000 چرخه AC
دوام مکانیکی	20000 چرخه
جنس بدنه	گروه عایقی II، RAL 7035
درجه حفاظت	IP20، IP40 (محفظه دارای پوشش IP40)
درجه آلودگی	3
دمای هوای محیط	کارکرد 25- ... 55+ degC، نگهداری 40- ... 70+ degC
عرض بر حسب تعداد فواصل ماژولار	2
عرض خالص محصول	35 mm
ارتفاع خالص محصول	88 mm
عمق / طول خالص محصول	69 mm
وزن خالص محصول	0.224 kg

راهنمای نصب

نصب ریل DIN: مطابق مقررات IEC 60715، مستقیماً روی ریل‌های نصب TH35-15 (35 x 15 mm) یا TH35-7.5 (35 x 7.5 mm) نصب شود.
موقعیت نصب: هرگونه جهت‌گیری فیزیکی هنگام نصب روی تابلو را پشتیبانی می‌کند.
سیم‌کشی ترمینال: عایق سیم را به طول 12.5 mm جدا کرده و با استفاده از پیچ‌گوشتی Pozidriv 2، با گشتاور هدف 2.8 N-m سفت کنید.
اتصال منبع تغذیه: پیکربندی دلخواه رابط اتصال منبع تغذیه به‌طور کامل پشتیبانی می‌شود.

انطباق و گواهی‌ها

اظهارنامه انطباق - CE: 2CDK403001D0607
اظهارنامه انطباق - UKCA: 9AKK108467A5053
نهادهای صادرکننده گواهی: EN، IEC، UL
استانداردها: IEC/EN 60898-1، IEC/EN 60947-2، UL 1077

FAQ

مکانیزم‌های دوگانه قطع در این دستگاه چه عملکردی دارند؟

این دستگاه دارای یک مکانیزم قطع حرارتی تأخیری برای مدیریت پارامترهای اضافه‌بار و یک مکانیزم مغناطیسی الکترومکانیکی برای حفاظت در برابر اتصال کوتاه است.

مشخصات گشتاور موردنیاز برای نصب ترمینال چیست؟

اتصالات ترمینال باید با مقدار گشتاور سفت‌کردن 2.8 N-m محکم شوند.

آیا دستگاه از ورود منبع تغذیه به‌صورت دلخواه پشتیبانی می‌کند؟

بله، جهت اتصال منبع تغذیه به دستگاه کاملاً دلخواه است.
