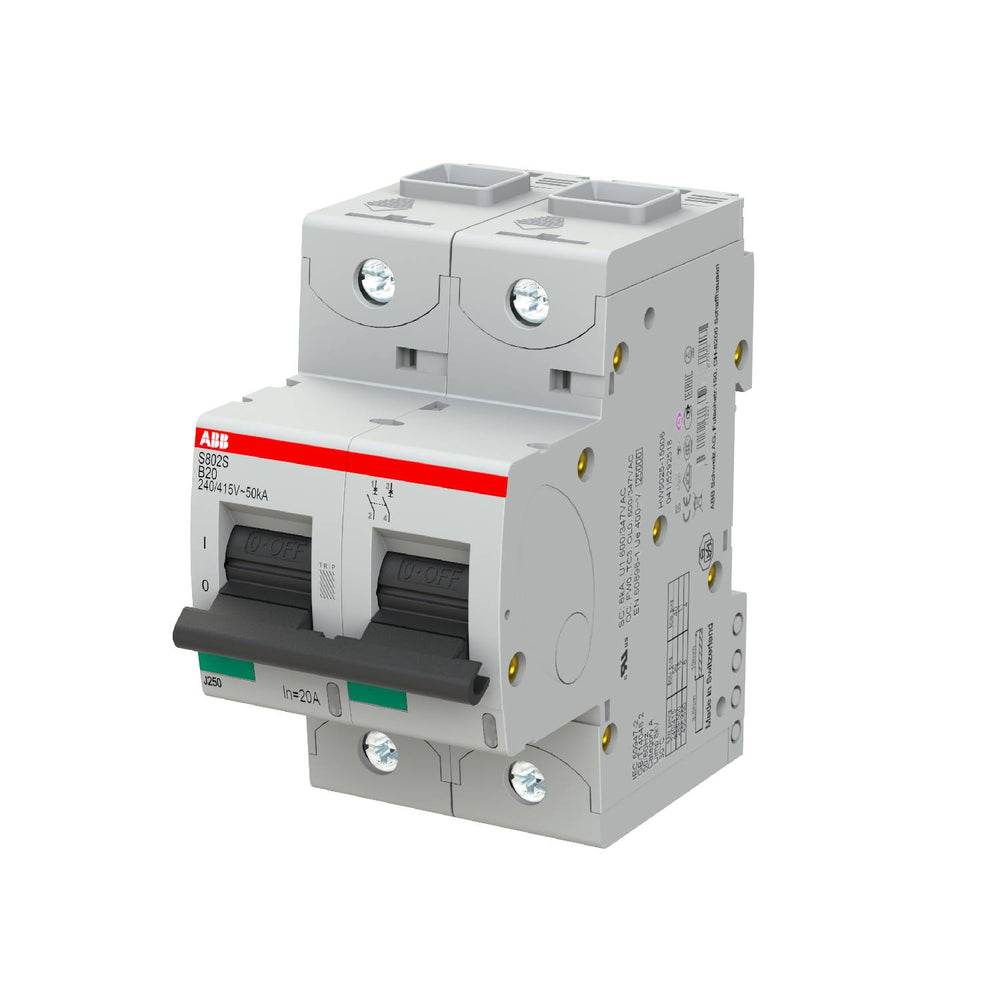

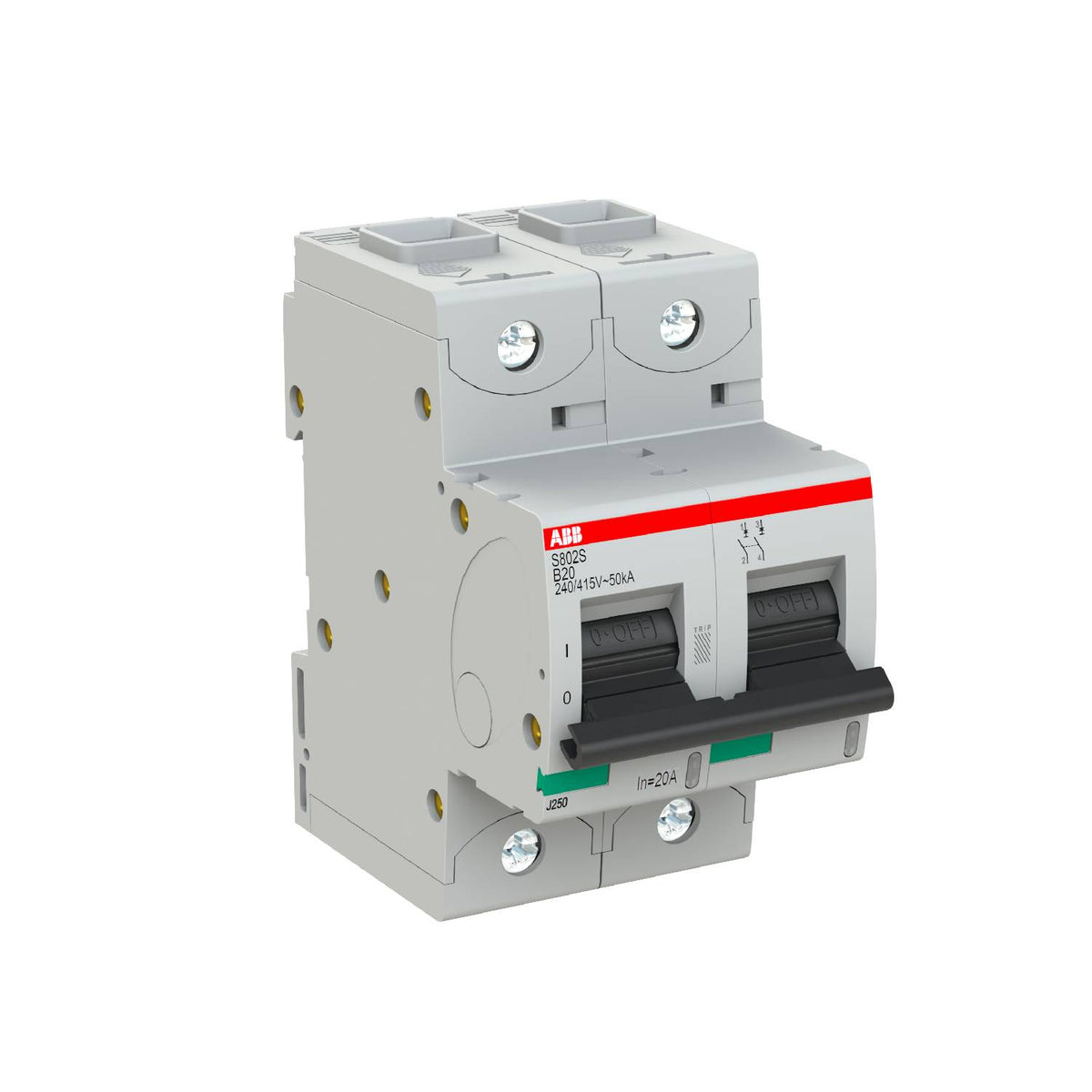

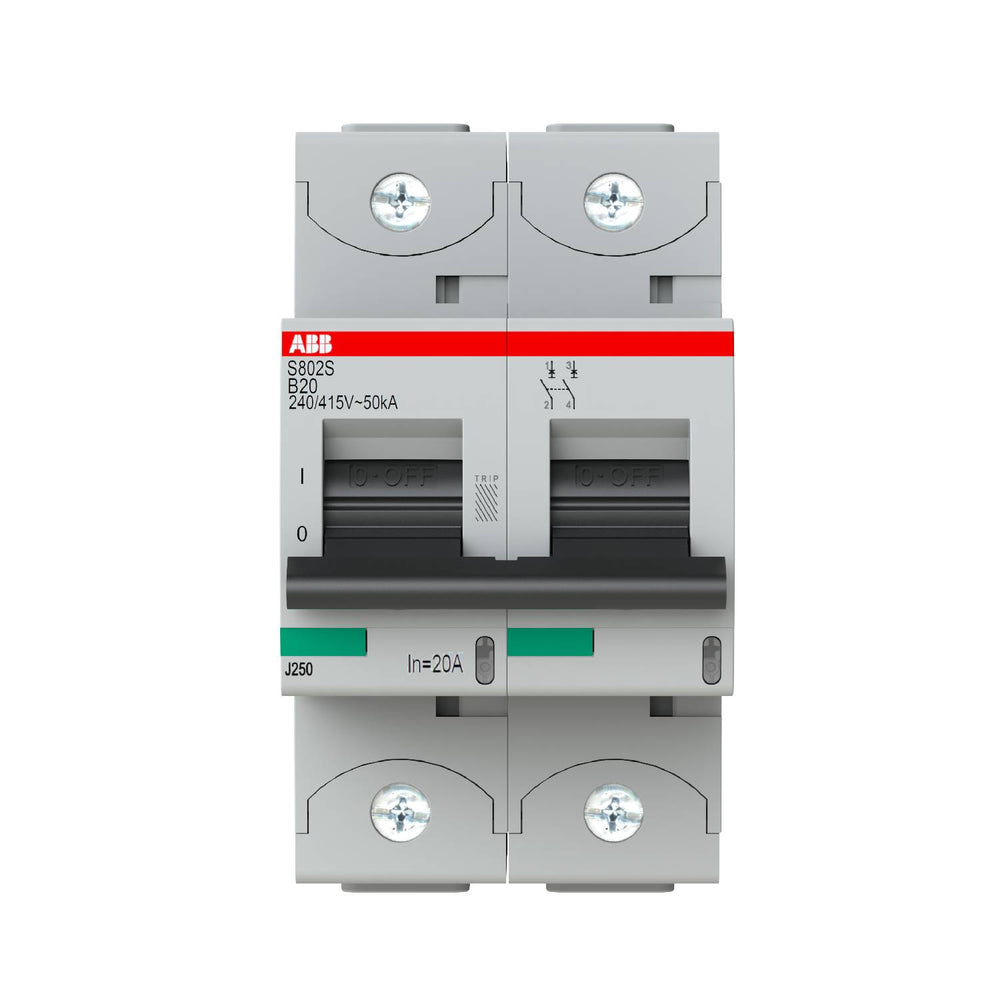

جزء پربازده S802S-B20 با شناسه محصول 2CCS862001R0205 یک کلید مینیاتوری دوپل و محدودکننده جریان است که برای کاهش اثر خطاهای اضافهجریان و حفاظت در برابر اتصال کوتاه در سیستمهای توزیع برق فشار ضعیف سنگینکار طراحی شده است. این دستگاه با دو مکانیزم قطع مجزا کار میکند: مکانیزم قطع حرارتی بهینهشده برای حفاظت در برابر اضافهبار و مکانیزم قطع مغناطیسی الکترومکانیکی اختصاصیافته به حفاظت در برابر اتصال کوتاه. این کلید که برای کار در زیرساختهای AC و DC تا 400/690 V AC نامیگذاری شده و ظرفیت قطع نهایی بالای 50 kA در 240/415 V AC دارد، از طراحی ترمینال قفسهای با مکانیزم پیچ ثابت استفاده میکند تا در محیطهای کاربردی صنعتی و تجاری demanding، نگهداری پایدار سیم را حفظ کند.
| پارامتر | مقدار |
|---|---|
| نوع محصول توسعهیافته | S802S-B20 |
| شناسه محصول | 2CCS862001R0205 |
| EAN | 7612271200152 |
| واحدهای سطح ۱ بستهبندی | جعبه، ۱ عدد |
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | ABB |
| شناسه محصول | 2CCS862001R0205 |
| نوع محصول توسعهیافته | S802S-B20 |
| تعداد پلها | 2P |
| تعداد پلهای حفاظتشده | 2 |
| مشخصه قطع | B |
| جریان نامی (In) | 20 A |
| نوع ولتاژ ورودی | AC/DC |
| ولتاژ عملیاتی نامی | مطابق با IEC 60898-1، 400 V AC / مطابق با IEC 60947-2، 690 V AC |
| فرکانس نامی (f) | 50/60 Hz |
| تلفات توان | مجموعاً 7 W (3.5 W بهازای هر قطب) |
| ولتاژ عایقی نامی (Ui) | مطابق با IEC/EN 60664-1، 690 V |
| ولتاژ تحمل ضربه نامی (Uimp) | 8 kV |
| ظرفیت قطع نهایی اتصال کوتاه نامی (Icu) | (415 V AC) 50 kA / (440 V AC) 30 kA / (500 V AC) 15 kA / (690 V AC) 6 kA / (250 V DC) 30 kA |
| ظرفیت قطع اتصال کوتاه سرویس نامی (Ics) | (415 V AC) 40 kA / (440 V AC) 22.5 kA / (500 V AC) 11 kA / (690 V AC) 4 kA / (250 V DC) 30 kA |
| دوام الکتریکی | 10000 چرخه |
| دوام مکانیکی | 10000 چرخه |
| جنس محفظه | گروه عایقی I، RAL 7035 |
| درجه حفاظت | IP20 (IP40 درون محفظه دارای پوشش) |
| درجه آلودگی | 3 |
| گشتاور سفتکردن | 3.5 N-m (31 اینچ-پوند) |
| پیچگوشتی پیشنهادی | Pozidriv 2 |
| ظرفیت اتصال | انعطافپذیر 0 ... 50 میلیمتر مربع / صلب 0 ... 70 میلیمتر مربع |
| دمای هوای محیط | کارکرد 40- ... 70 درجه سانتیگراد / نگهداری 40- ... 70 درجه سانتیگراد |
| عرض خالص محصول | 54 میلیمتر |
| ارتفاع خالص محصول | 95 میلیمتر |
| عمق / طول خالص محصول | 82.5 میلیمتر |
| وزن خالص محصول | 490 g |
Global Express Shipping
Returns & Warranty
تولیدکننده: ABB
شماره محصول: S802S-B20 2CCS862001R0205
کشور سازنده:آلمان
نوع محصول: کلید مینیاتوری
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 490g
ابعاد: ۵۴ میلیمتر × ۹۵ میلیمتر × ۸۲.۵ میلیمتر (W × H × L)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
جزء پربازده S802S-B20 با شناسه محصول 2CCS862001R0205 یک کلید مینیاتوری دوپل و محدودکننده جریان است که برای کاهش اثر خطاهای اضافهجریان و حفاظت در برابر اتصال کوتاه در سیستمهای توزیع برق فشار ضعیف سنگینکار طراحی شده است. این دستگاه با دو مکانیزم قطع مجزا کار میکند: مکانیزم قطع حرارتی بهینهشده برای حفاظت در برابر اضافهبار و مکانیزم قطع مغناطیسی الکترومکانیکی اختصاصیافته به حفاظت در برابر اتصال کوتاه. این کلید که برای کار در زیرساختهای AC و DC تا 400/690 V AC نامیگذاری شده و ظرفیت قطع نهایی بالای 50 kA در 240/415 V AC دارد، از طراحی ترمینال قفسهای با مکانیزم پیچ ثابت استفاده میکند تا در محیطهای کاربردی صنعتی و تجاری demanding، نگهداری پایدار سیم را حفظ کند.
| پارامتر | مقدار |
|---|---|
| نوع محصول توسعهیافته | S802S-B20 |
| شناسه محصول | 2CCS862001R0205 |
| EAN | 7612271200152 |
| واحدهای سطح ۱ بستهبندی | جعبه، ۱ عدد |
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | ABB |
| شناسه محصول | 2CCS862001R0205 |
| نوع محصول توسعهیافته | S802S-B20 |
| تعداد پلها | 2P |
| تعداد پلهای حفاظتشده | 2 |
| مشخصه قطع | B |
| جریان نامی (In) | 20 A |
| نوع ولتاژ ورودی | AC/DC |
| ولتاژ عملیاتی نامی | مطابق با IEC 60898-1، 400 V AC / مطابق با IEC 60947-2، 690 V AC |
| فرکانس نامی (f) | 50/60 Hz |
| تلفات توان | مجموعاً 7 W (3.5 W بهازای هر قطب) |
| ولتاژ عایقی نامی (Ui) | مطابق با IEC/EN 60664-1، 690 V |
| ولتاژ تحمل ضربه نامی (Uimp) | 8 kV |
| ظرفیت قطع نهایی اتصال کوتاه نامی (Icu) | (415 V AC) 50 kA / (440 V AC) 30 kA / (500 V AC) 15 kA / (690 V AC) 6 kA / (250 V DC) 30 kA |
| ظرفیت قطع اتصال کوتاه سرویس نامی (Ics) | (415 V AC) 40 kA / (440 V AC) 22.5 kA / (500 V AC) 11 kA / (690 V AC) 4 kA / (250 V DC) 30 kA |
| دوام الکتریکی | 10000 چرخه |
| دوام مکانیکی | 10000 چرخه |
| جنس محفظه | گروه عایقی I، RAL 7035 |
| درجه حفاظت | IP20 (IP40 درون محفظه دارای پوشش) |
| درجه آلودگی | 3 |
| گشتاور سفتکردن | 3.5 N-m (31 اینچ-پوند) |
| پیچگوشتی پیشنهادی | Pozidriv 2 |
| ظرفیت اتصال | انعطافپذیر 0 ... 50 میلیمتر مربع / صلب 0 ... 70 میلیمتر مربع |
| دمای هوای محیط | کارکرد 40- ... 70 درجه سانتیگراد / نگهداری 40- ... 70 درجه سانتیگراد |
| عرض خالص محصول | 54 میلیمتر |
| ارتفاع خالص محصول | 95 میلیمتر |
| عمق / طول خالص محصول | 82.5 میلیمتر |
| وزن خالص محصول | 490 g |
