برد ورودی/خروجی دیجیتال درایوهای DCS ABB SDCS-IOB-23 3ADT220090R0023

توضیحات

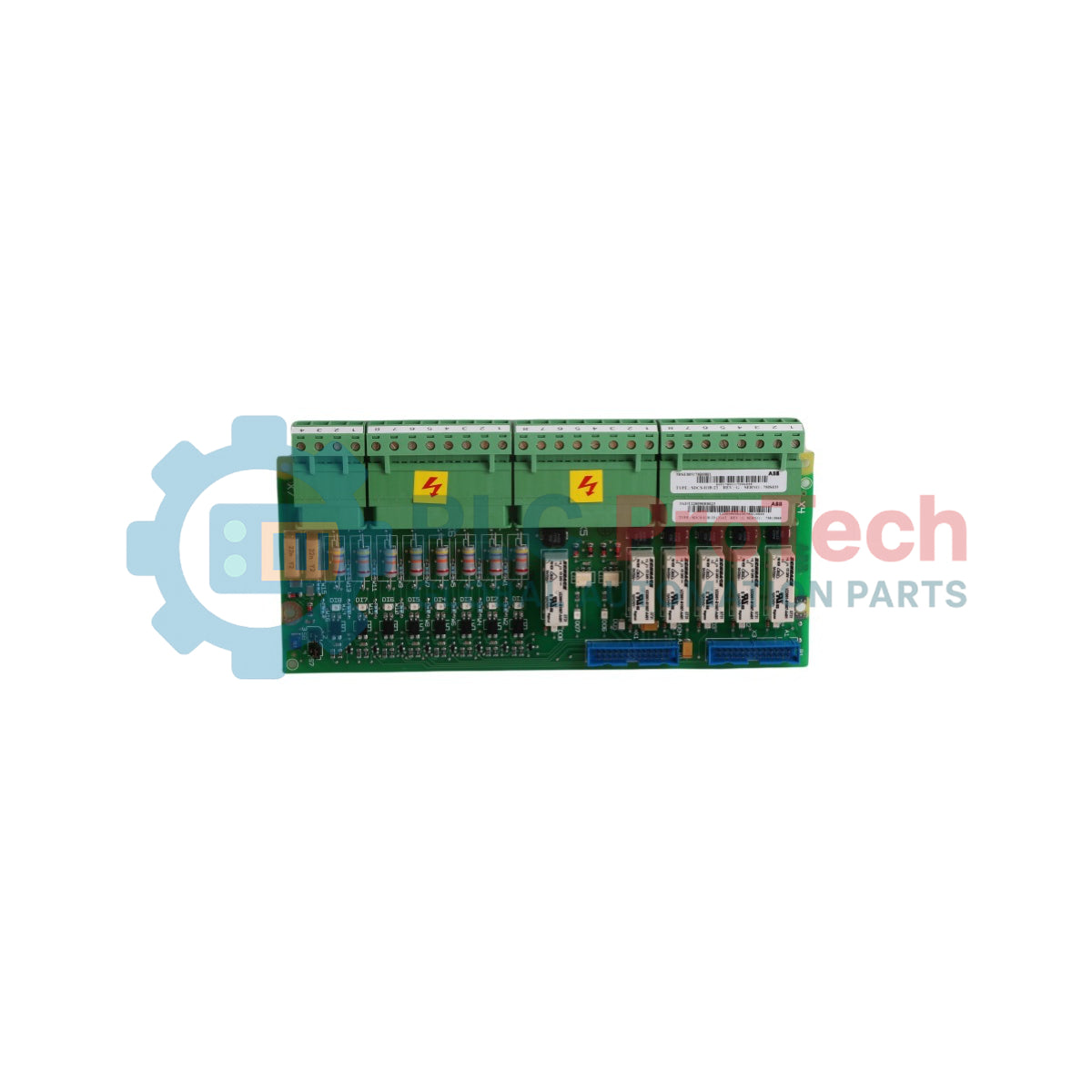

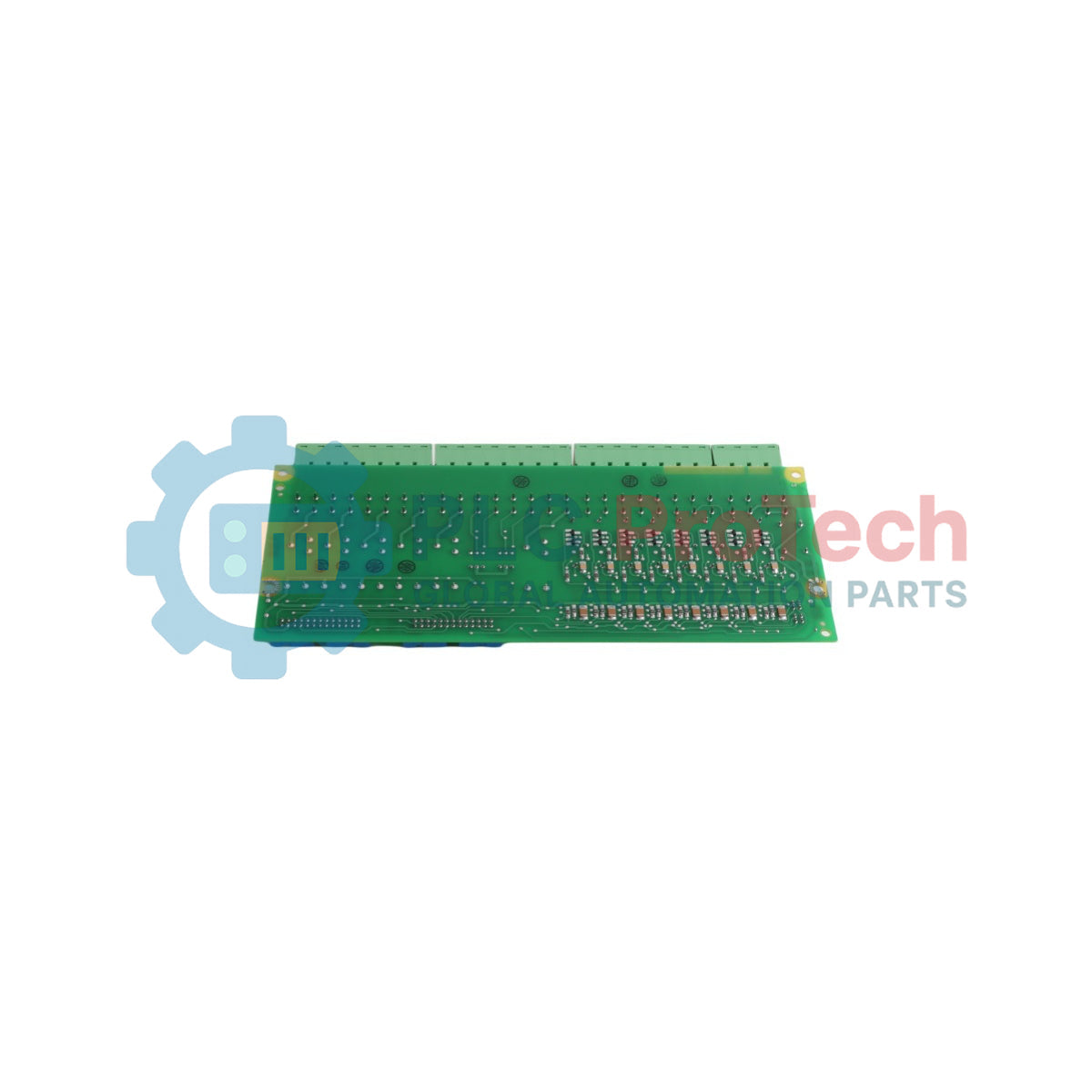

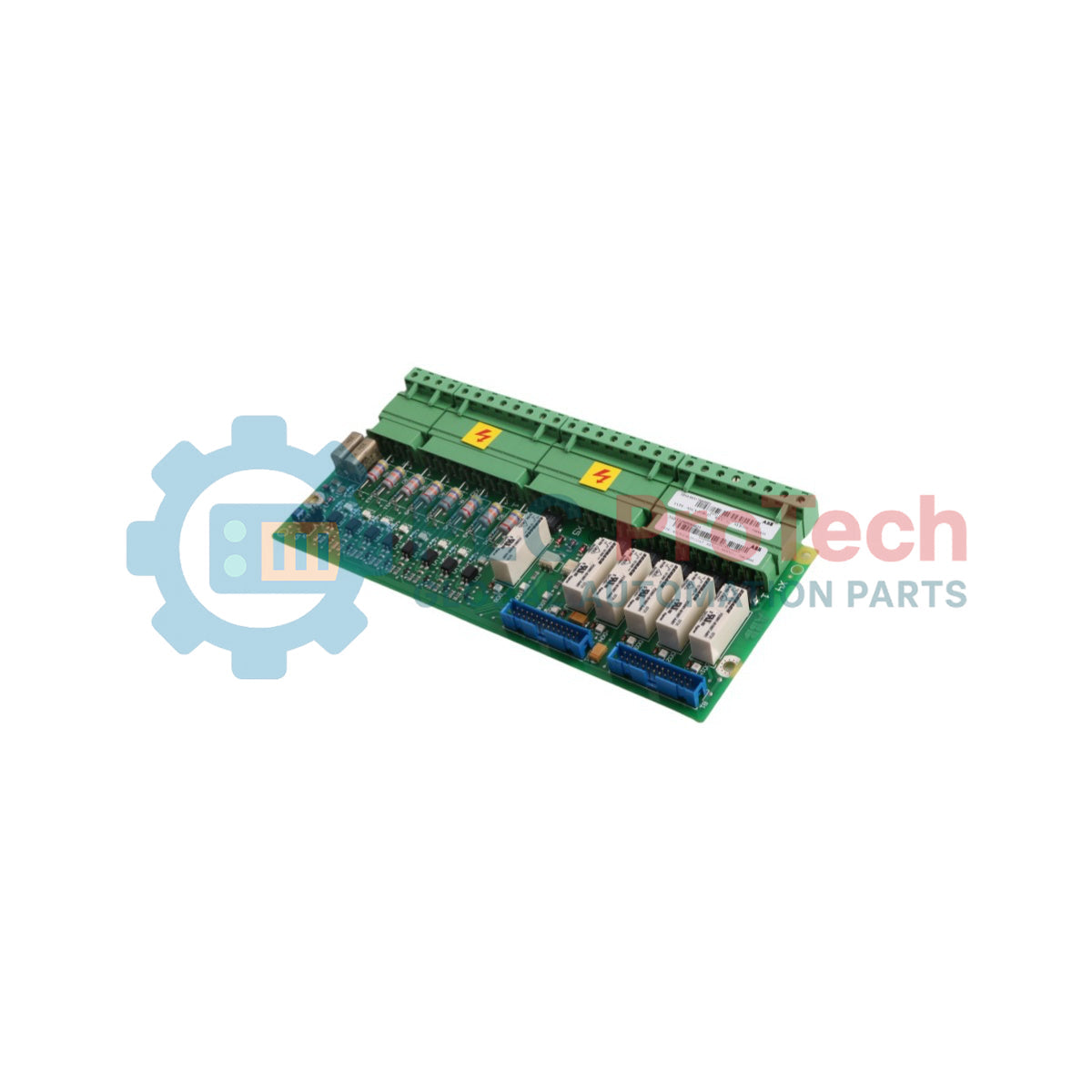

SDCS-IOB-23 شرکت ABB یک کارت اختصاصی ایزولاسیون گالوانیکی و رابط سخت‌افزاری است که برای مبدل‌های توان DC صنعتی سنگین در مجموعه سیستم‌های DCS مهندسی شده است. این دستگاه به‌عنوان یک برد ورودی/خروجی دیجیتال تخصصی، واحد پردازش کنترل مرکزی را با فیلترکردن، نگاشت و مدیریت نمایش‌های وضعیت گسسته پرتراکم و ورودی‌های هشدار، به مدارهای خارجی میدان متصل می‌کند.

برای حفاظت از یکپارچگی سیستم، SDCS-IOB-23 از مدارهای جامع اپتوکوپلر چندکاناله استفاده می‌کند تا جهش‌های ولتاژ بالا، اضافه‌ولتاژهای گذرا و خطاهای حلقه زمین رایج در واحدهای فرایندی صنعتی خشن را مسدود کند. این معماری از طریق کانکتورهای ریبونی بومی با بک‌پلین‌های ارتباطی استاندارد رابط می‌شود و پردازش هم‌زمان سیگنال‌های باینری را تضمین کرده و تأخیرهای انتقال داخلی را به حداقل می‌رساند. ساختار با یکپارچگی بالا، تنش الکتریکی مداوم را تحمل می‌کند و ردیابی مطمئن پارامترها را هنگام تنظیمات عمده کموتاسیون تضمین می‌کند.

ویژگی‌ها

• ایزولاسیون نوری گالوانیکی: از کوپلرهای نوری مجزا در خطوط ورودی استفاده می‌کند تا ولتاژهای کنترل خارجی میدان را از لایه‌های منطق داخلی ایزوله کند.
• محافظت پوشش‌دار مدار: با پوشش‌های سطحی صنعتی محافظ ساخته شده است تا مقاومت در برابر گردوغبار رسانا، رطوبت جوی و بقایای شیمیایی را به حداکثر برساند.
• ترجمه سیگنال هم‌زمان: تأخیرهای انتشار پایین را حفظ می‌کند تا با زمان‌بندی‌های سخت‌گیرانه اینترلاک‌های باینری در شبکه‌های حفاظت درایو مطابقت داشته باشد.

کاربردها

• شرطی‌سازی سیگنال‌های گسسته و مسیریابی منطق خاموشی اضطراری در درایوهای مبدل ABB DCS800 و مدل‌های قدیمی‌تر.
• سیستم‌های فرایندی صنعتی سنگین، از جمله وینچ‌های دمنده کوره بلند، کوره‌های سیمان پیوسته و نوردهای فولاد چندقفسه‌ای.

مشخصات فنی

مدل‌های جایگزین و سازگاری

SDCS-IOB-23 (3ADT220090R0023) به‌عنوان ارتقای رسمی و جایگزین مستقیمِ سازگار با نسخه‌های قبلی برای شناسه قطعه قدیمی ABB، یعنی 3BSE005178R0001 (یا 3BSE005178R1)، ارائه می‌شود. هنگام جایگزینی برد فرسوده سری 3BSE، ابعاد و الگوی نصب آن به‌خوبی با سینی‌های کنترل موجود منطبق است؛ بااین‌حال، مهندسان سایت باید ماتریس تخصیص ترمینال سیم‌ها را به‌صورت بصری بررسی کنند تا از تطابق دقیق خطوط سیم‌کشی کمکی اطمینان حاصل شود.

خطاهای رایج کاربردی و نکات مهندسی

در اصلاحات حین کارِ تأسیسات، یکی از منابع رایج خرابی سیستم، کوپل‌شدن نویز هنگام عبور کابل‌های نواری بدون شیلد در مجاورت پل‌های تریستوری اصلیِ ولتاژ بالا است. برای حفظ عملکرد صحیح و جلوگیری از خطاهای قطع نامنظم در حلقه کنترل مبدل، لینک‌های نواریِ پرتراکم که پردازنده SDCS-CON-4 را به ترمینال‌بلوک رابط متصل می‌کنند باید از باس‌های ورودی سه‌فاز و هادی‌های آرمیچر DC فاصله فیزیکی داشته باشند.

راهنمای نصب
