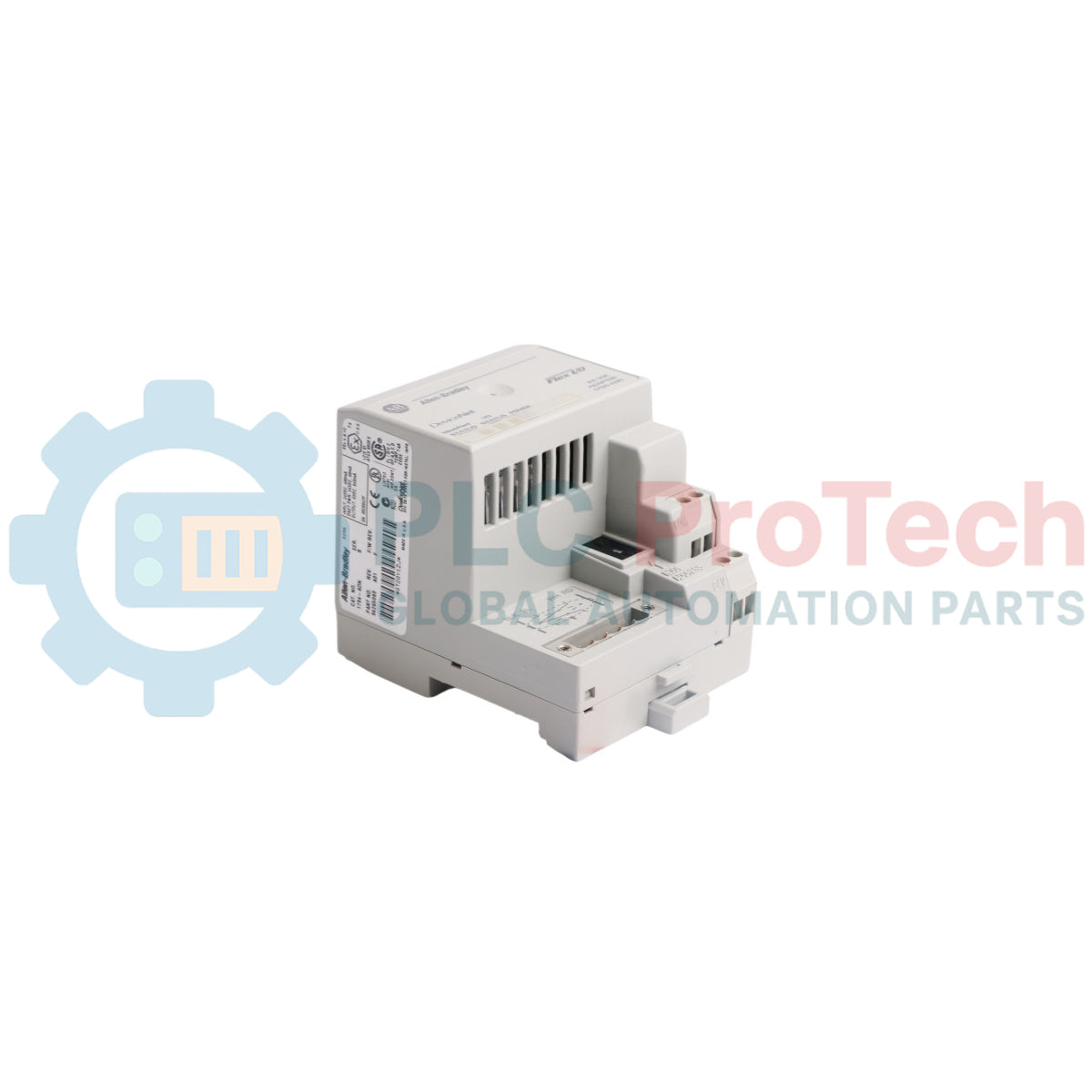

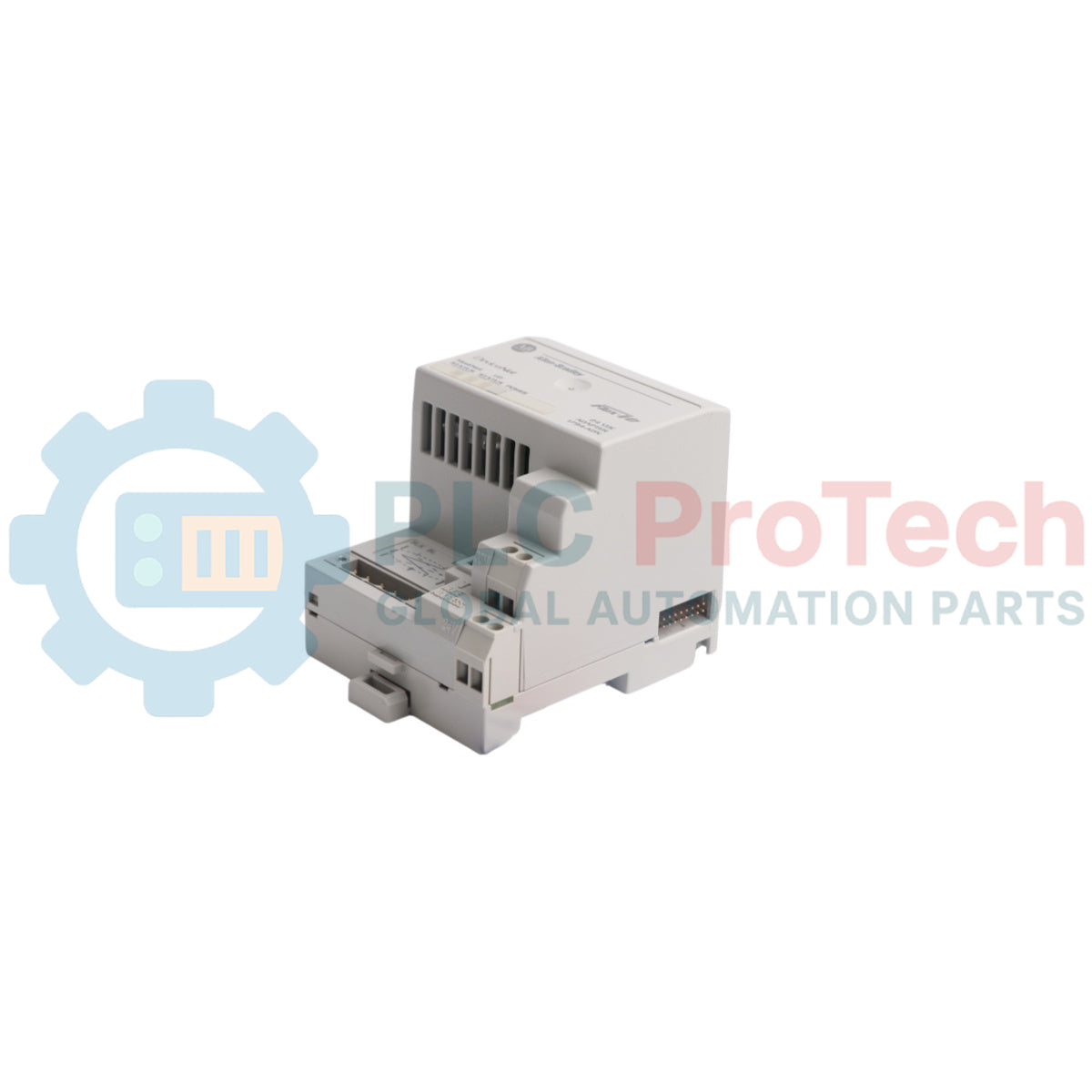

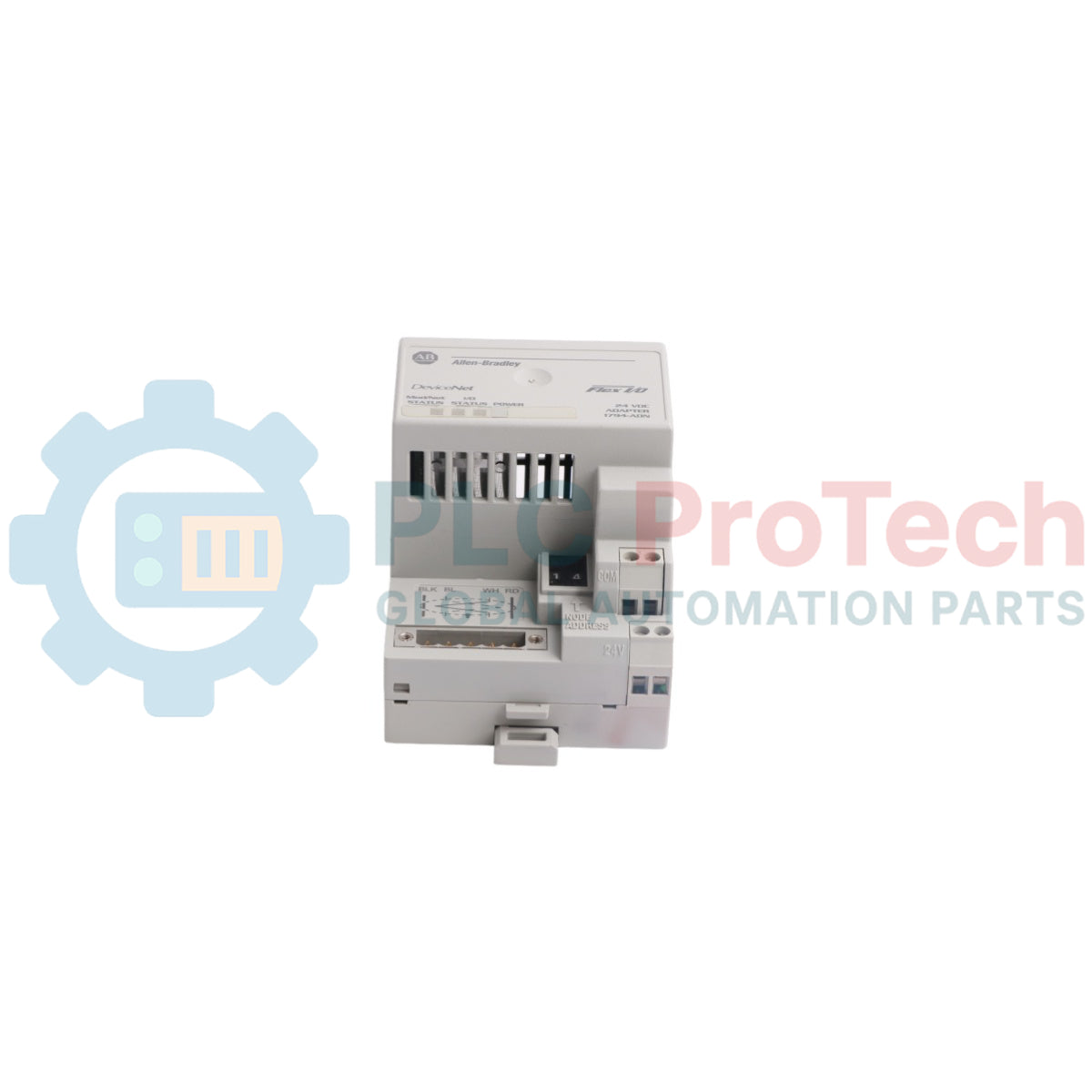

تولیدکننده: Allen-Bradley
شماره محصول: 1794-ADN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: آداپتور DeviceNet
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 195g
ابعاد: ۸۷ میلیمتر × ۶۸ میلیمتر × ۶۹ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
1794-ADN یک آداپتور ارتباطی شبکه است که برای پلتفرم ورودی/خروجی توزیعشده FLEX I/O طراحی شده است. این قطعه بهعنوان دروازه فیزیکی و منطقی عمل میکند و خوشهای محلی شامل حداکثر هشت ماژول عملیاتی دیجیتال، آنالوگ یا تخصصی را از طریق زیرساخت شبکه DeviceNet به یک کنترلر منطقی قابل برنامهریزی متمرکز متصل میسازد. این آداپتور تراکنشهای داده دوسویه و پرسرعت را مدیریت کرده و متغیرهای باس زیرسامانه را از طریق باسپشتی اختصاصی FlexBus به فریمهای مجزای لایه کاربرد، مطابق با استاندارد شبکه صنعتی باز، ترجمه میکند.
این ماژول که بهعنوان یک دستگاه slave استاندارد روی باس master کار میکند، دارای ریزکنترلگرهای داخلی است که روالهای مستقل نگاشت راهاندازی را مدیریت میکنند؛ از جمله پروتکل کشف اولیهای که بلافاصله پس از خارجکردن از جعبه، هر شکاف فیزیکی ورودی/خروجی را بهطور خودکار شناسایی کرده و ابعاد دقیق بلوک آن را اختصاص میدهد. سختافزار ارتباطی یکپارچه، توپولوژی خطی تکانشعاب یا زنجیرهای را با استفاده از کانکتورهای اتصالسریعِ محکمشده با پیچ پشتیبانی میکند. 1794-ADN درون تابلوهای ماشینآلات صنعتی، آرایههای حسگر راهدور، خطوط نوار نقاله کارخانههای مونتاژ و اسکیدهای پردازشی محلی مستقر میشود؛ مکانهایی که برای کاهش حجم سیمکشی فیزیکی تابلو به مالتیپلکسسازی مطمئن و کمجا برای سیگنالها نیاز دارند.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Rockwell Automation / Allen-Bradley |
| برند | FLEX I/O |
| شماره قطعه | 1794-ADN |
| نوع ماژول | آداپتور ارتباطی DeviceNet |
| ظرفیت ماژولهای I/O | حداکثر 8 ماژول |
| پروتکلهای پشتیبانیشده | DeviceNet |
| نرخهای بود شبکه | 125 kbps، 250 kbps، 500 kbps |
| ولتاژ منبع ورودی | 24V DC اسمی |
| محدوده ولتاژ عملیاتی | 19.2V DC تا 31.2V DC (شامل ریپل AC به میزان 5٪) |
| جریان مصرفی منبع | حداکثر 300 mA در 24V DC، و 400 mA در 19.2V DC |
| بار توان شبکه DeviceNet | حداکثر 24V DC در 90 mA |
| تأمین توان FlexBus | حداکثر 640 mA در 5V DC |
| ولتاژ ایزولاسیون | 50V پیوسته (نوع عایق پایه) |
| اتلاف توان | حداکثر 7.6 W در 19.2V DC |
| اتلاف حرارتی | حداکثر 26 BTU/ساعت در 19.2V DC |
| درجهبندی نوع محفظه | نوع باز / IP20 |
| محدودیتهای اندازه سیم | مسی رشتهای 22 AWG تا 12 AWG، با حداقل ردهبندی 75 درجه سانتیگراد |
| دمای کاری | 0 تا 55 درجه سانتیگراد |
| دمای نگهداری | -40 تا 85 درجه سانتیگراد |
| محدوده رطوبت نسبی | 5٪ تا 95٪، بدون میعان |
| کشور مبدأ | ایالات متحده آمریکا |
| وزن | 195.5 g |
| ابعاد | 87 میلیمتر × 68 میلیمتر × 69 میلیمتر |
| پین کانکتور | عملکرد |
|---|---|
| ترمینال A | ورودی DC +V تغذیه عملیاتی خارجی |
| ترمینال B | ورودی مشترک -V تغذیه عملیاتی خارجی |
| ترمینال C | اتصال سیم زمین عملکردی شاسی |
| پین 1 DeviceNet (مشکی) | مرجع مشترک تغذیه V- شبکه |
| پین 2 DeviceNet (آبی) | گره معکوس ارتباط سیگنال CAN_L |
| پین 3 DeviceNet (لخت) | گره اتصال زمین شیلد تخلیه فلزی کابل شبکه |
| پین 4 DeviceNet (سفید) | گره غیرمعکوس ارتباط سیگنال CAN_H |
| پین 5 DeviceNet (قرمز) | ریل تغذیه عملیاتی خارجی V+ شبکه |
لبه بالایی مجموعه براکت آداپتور را روی یک ریل DIN فلزی 35 میلیمتری مطابق استاندارد IEC متمایل کنید. نیمه پایینی جعبه ماژول را به سمت پایین بچرخانید تا ضامن ردیابی پایینیِ فعالشونده با فنر در وضعیت همراستای قفلشده درگیر شود. مهارکنندههای انتهایی سخت را در دو سوی انتهای مرزی رشته ریل نصب کنید تا از حرکت جانبی جلوگیری شود.
ماژول آداپتور شبکه را در چپترین شکاف مرزی ریل نصب قرار دهید. شیار دریافت در دیواره پایینی سمت راست محفظه را با قلاب مهار روی اولین پایه ترمینال عملکردی I/O همراستا کنید و واحدها را محکم به هم بلغزانید تا پایههای مسیر باس اتصال FlexBus جانبی کاملاً درون سوکتهای ترمینال پل بزنند.
کابلهای میدانی را منحصراً با هادیهای مسی رشتهای و در محدوده گیج مشخصشده متصل کنید. گشتاور تمام اتصالات برق ترمینالبلوکهای جلوییِ قابلجداشدن را دقیقاً روی 0.8 N-m (7 lb-in) تنظیم کنید. اطمینان حاصل کنید سیمهای اتصال منبع تغذیه که ورودی جریان مستقیم خارجی را دنبال میکنند، کوتاه باشند و طول کلی آنها از 3 متر بیشتر نشود.
برای جلوگیری از القای میدان الکترومغناطیسی با فرکانس بالا، خطوط انشعابی رابط شبکه و ریلهای سیگنالدهی FlexBus مرتبط را از انشعابهای برق، مجراهای خروجی درایو فرکانس متغیر، میدانهای کلیدزنی ولتاژ بالا و کابلهای تغذیه موتورهای پرقدرت دور نگه دارید.
حداکثر تعداد ماژولهایی که این آداپتور میتواند راهاندازی کند چقدر است؟
این واحد میتواند با حداکثر هشت بلوک ماژولار مستقل FLEX I/O که بهطور پیوسته در سمت راست بکپلین آن متصل هستند، رابط برقرار کند.
آدرس منحصربهفرد شبکه در این مؤلفه خاص چگونه تعیین میشود؟
آدرس گره با تنظیم دستی سه کلید چرخشی مکانیکی انگشتی روی پنل جلویی، پیش از راهاندازی شبکه، انتخاب میشود.
مدار داخلی چه توان خروجیای را به بکپلین محلی میرساند؟
آداپتور حداکثر جریان 640 mA در 5V DC برای تغذیه تراشههای منطقی ماژولهای توسعه متصل فراهم میکند.
آیا این دستگاه به برق هم از منبع خارجی و هم از کابل شبکه نیاز دارد؟
بله، بکپلین داخلی به یک منبع کمکی استاندارد 24V DC نیاز دارد، درحالیکه مدار فرستندهگیرنده اصلی باید مستقیماً از خطوط ترانک فعال DeviceNet تغذیه شود.
چرخههای چشمکزدن قرمز LED ماژول/شبکه چه معنایی دارند؟
نشانگر قرمز چشمکزن بیانگر وضعیت خطای جزئی و قابل بازیابی است و احتمالاً به تعارض پیکربندی آدرس یا ناهماهنگی ثبات داده اشاره دارد.
حداکثر نرخ داده پشتیبانیشده در این پیوند چقدر است؟
آداپتور، بسته به طول کلی حلقههای شبکه، با نرخهای استاندارد صنعتی 125 kbps، 250 kbps و 500 kbps ارتباط برقرار میکند.
آیا مهندس میتواند آداپتور شبکه را هنگام فعال بودن سیستم بهصورت گرم تعویض کند؟
خیر، اگرچه ماژولهای ورودی/خروجی منفرد امکان جداسازی در حالت روشن را دارند، خارج کردن کامل آداپتور شبکه، ارتباطات هر هشت نقطه ثانویه را قطع میکند.
چه درجهای از ایزولاسیون برای این ساختار رابط خاص تأیید شده است؟
این واحد دارای عایق پایه دارای گواهی برای ایجاد سد پتانسیل پیوسته تا 50V بین خطوط برق کاربر و مدار منطقی سیستم است.
چه تنظیمی پاکسازی کامل پیکربندی کارخانه را در سختافزار آغاز میکند؟
تنظیم هر سه کلید چرخشی مکانیکی روی الگوی کد 888 و خاموش و روشن کردن برق، روال داخلی پاکسازی حافظه را اجرا میکند.
چه نوع کابلکشی برای پلزدن بین اتصالات باس اصلی تأیید شده است؟
پیوند شبکه به رسانه DeviceNet صنعتی زوجتابِ شیلددار Belden YR-29832 دارای گواهی یا معادل آن نیاز دارد.
