تولیدکننده: Allen-Bradley
شماره محصول: 5069-L306ERM
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کنترلر CompactLogix
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 768g
ابعاد: ۱۴۳٫۹۷ × ۹۸٫۱۰ × ۱۳۶٫۸۱ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

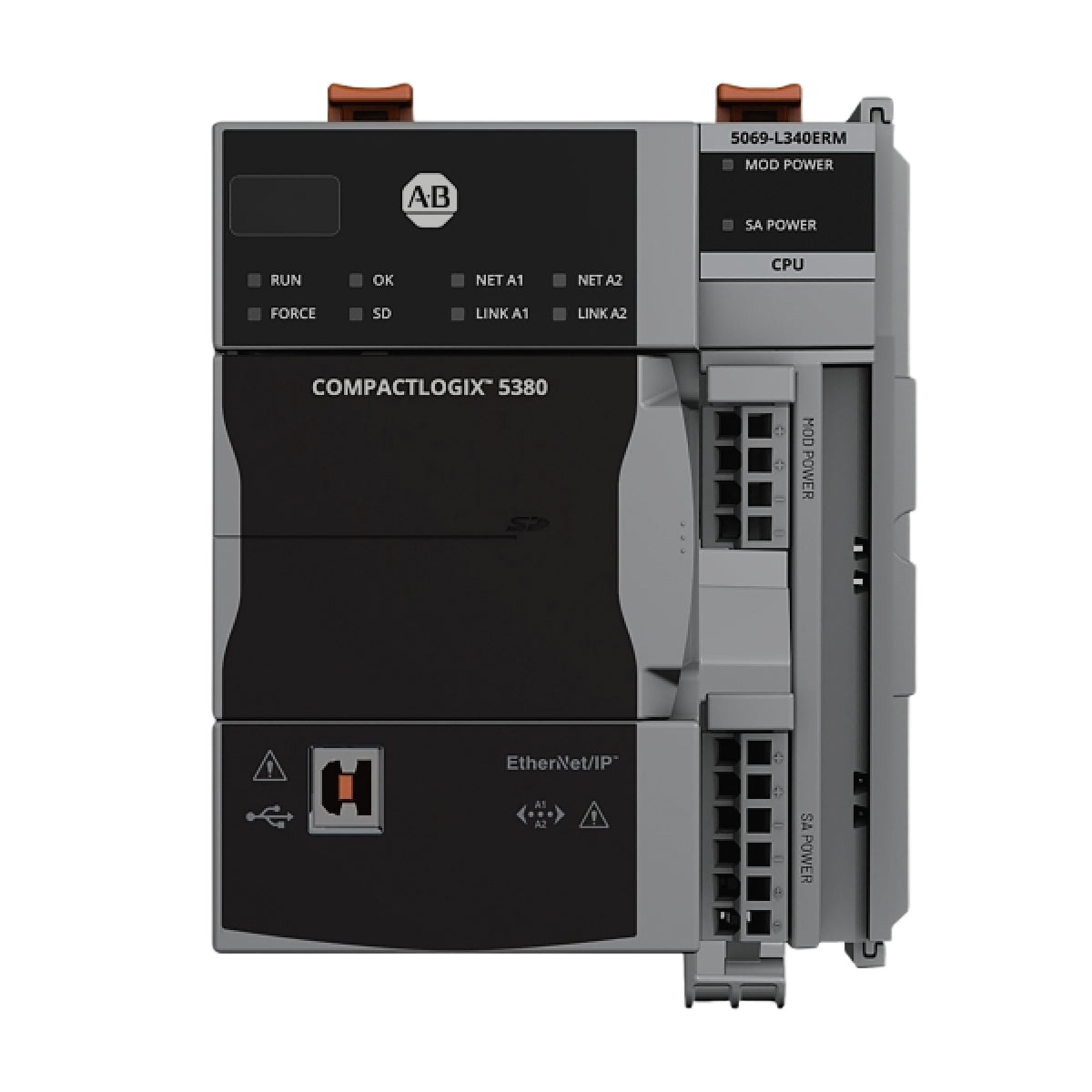

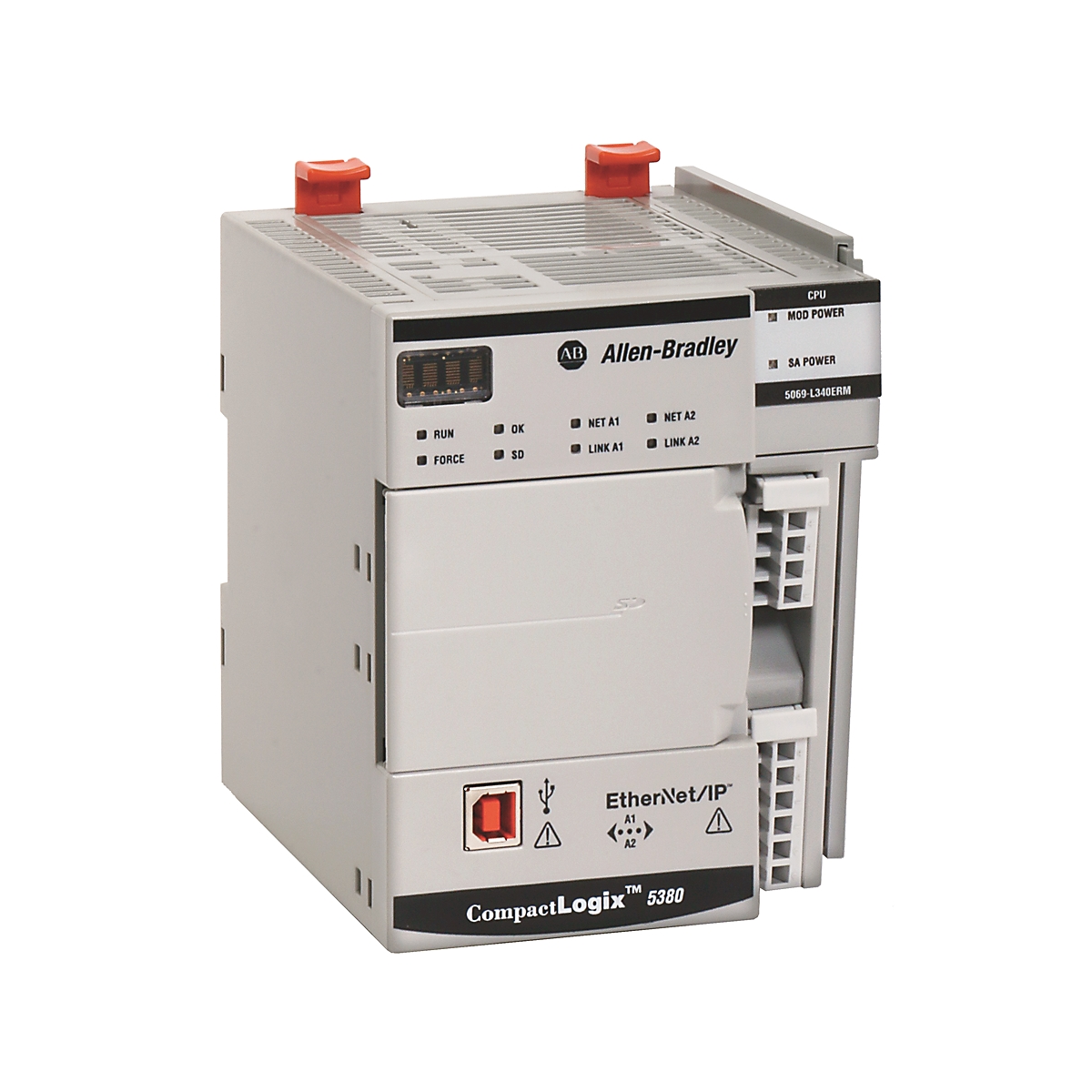

5069-L306ERM یک کنترلر میانرده با عملکرد بالا از خانوادهٔ CompactLogix 5380 محصول شرکت راکول اتوماسیون است. این کنترلر که برای کاربردهای صنعتی مدرن طراحی شده، توان پردازشی بیشتر، توان عملیاتی ورودی/خروجی با سرعت بالا و قابلیتهای کنترل حرکت یکپارچه را ارائه میدهد. این محصول بهویژه برای سازندگان ماشینآلاتی مناسب است که در اکوسیستم Logix 5000 به دقت، مقیاسپذیری و امنیت پیشرفته نیاز دارند.
| پارامتر | جزئیات مشخصات |
| مدل | 5069-L306ERM |
| برند | Allen-Bradley (راکول اتوماسیون) |
| حافظه کاربر | 0.6 مگابایت |
| حرکت یکپارچه | حداکثر 2 محور CIP Motion |
| گرههای اترنت | پشتیبانی از حداکثر 16 گره Ethernet/IP |
| ماژولهای ورودی/خروجی محلی | پشتیبانی از حداکثر 8 ماژول ورودی/خروجی محلی 5069 |
| درگاههای ارتباطی | 2 درگاه اترنت (گیگابیتی) / 1 درگاه USB (برنامهنویسی) |
| منبع تغذیه | ماژول برای تغذیه DC به 5069-RTB22 یا نمونه مشابه خارجی نیاز دارد |
| نرمافزار برنامهنویسی | Studio 5000 Logix Designer (نسخه 28 یا بالاتر) |
حرف "M" در نام مدل نشاندهنده قابلیت حرکت یکپارچه است. 5069-L306ERM از حرکت هماهنگ حداکثر 2 محور پشتیبانی میکند و امکان کنترل دقیق درایوها و موتورهای Kinetix را از طریق یک کابل اترنت استاندارد، بدون نیاز به سختافزار اختصاصی کنترل حرکت، فراهم میسازد.
این کنترلر دارای دو درگاه اترنت 1 گیگابیتی است که میتوان آنها را در دو حالت پیکربندی کرد:
حالت دو IP: به هر درگاه یک آدرس IP جداگانه اختصاص دهید تا ترافیک کف کارخانه از شبکه سازمانی جدا شود.
حالت خطی/DLR: امکان استفاده از توپولوژیهای حلقه سطح دستگاه (DLR) را فراهم میکند و با ایجاد تابآوری شبکه، مانع توقف سیستم در اثر قطع شدن یک کابل میشود.
این کنترلر از پلتفرم Compact I/O 5069 استفاده میکند که در مقایسه با نسلهای قدیمیتر، سرعت باس پشتی بسیار بیشتری ارائه میدهد. در نتیجه، تأخیر کاهش یافته و عملکرد ورودی/خروجی قطعیتری برای کاربردهای شمارش یا حسگری با سرعت بالا فراهم میشود.
تفاوت 5069-L306ER و 5069-L306ERM چیست؟
نسخه ER یک کنترلر استاندارد بدون قابلیت حرکت یکپارچه است. نسخه ERM از CIP Motion پشتیبانی میکند و میتواند محورهای سروو را بهصورت همگام کنترل کند.
آیا 5069-L306ERM به باتری نیاز دارد؟
خیر. مانند بیشتر کنترلرهای مدرن Logix، این کنترلر از حافظه داخلی غیرفرّار و ذخیرهساز انرژی (خازنها) برای پشتیبانگیری از برنامه کاربر و دادهها هنگام قطع برق استفاده میکند و نیاز به تعویض دورهای باتری را از بین میبرد.
آیا میتوانم از ماژولهای ورودی/خروجی سری 1769 با این کنترلر استفاده کنم؟
خیر. سری 5380 فقط با پلتفرم 5069 برای ماژولهای محلی سازگار است. برای استفاده از ماژولهای 1769، باید آنها را از طریق یک آداپتور اترنت (برای مثال 1769-AENTR) بهعنوان ورودی/خروجی راه دور متصل کنید.
معماری تغذیه: کنترلر به دو ورودی تغذیه DC جداگانه نیاز دارد: MOD Power (برای کنترلر و مدارهای الکترونیکی ماژول) و SA Power (برای تغذیه سمت فیلد ورودی/خروجی). این ورودیها باید از طریق یک ترمینالبلوک قابل جداسازی (RTB) متصل شوند.
قابلیتهای امنیتی: 5069-L306ERM دارای قابلیتهای امنیتی مبتنی بر کنترلر، مانند میانافزار دارای امضای دیجیتال و کنترل دسترسی مبتنی بر نقش است تا از تغییرات غیرمجاز و تهدیدهای سایبری جلوگیری شود.
نصب: این محصول برای نصب روی ریل DIN استاندارد طراحی شده است. برای ایجاد خنککاری همرفتی غیرفعال، فضای کافی (تقریباً 50 میلیمتر) در بالا و پایین ماژول در نظر بگیرید؛ زیرا این سری هنگام پردازش با بار بالا ممکن است گرم شود.
5069-L306ERM بهدلیل عملکرد کمتأخیر خود متمایز است. این کنترلر با باس پشتی گیگابیتی و اجرای وظایف با سرعت بالا، میتواند منطق پیچیده و وظایف حرکتی را با حداقل نوسان زمانی مدیریت کند. این محصول گزینهای ایدئال برای شروع کاربردهای حرکتی است که به حافظه بسیار زیاد یا تعداد محور بالای سری 1756 ControlLogix نیاز ندارند، اما همچنان قابلیت اطمینان و دقت برند Allen-Bradley را طلب میکنند.
