افزونه دکمه فشاری بکهوف مدل C9900-E899 برای CP6xxx و CP7xxx

SKU C9900-E899

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF

  • شماره محصول: C9900-E899

  • کشور سازنده:آلمان

  • نوع محصول: لوازم جانبی پنل کنترل HMI

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 500g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

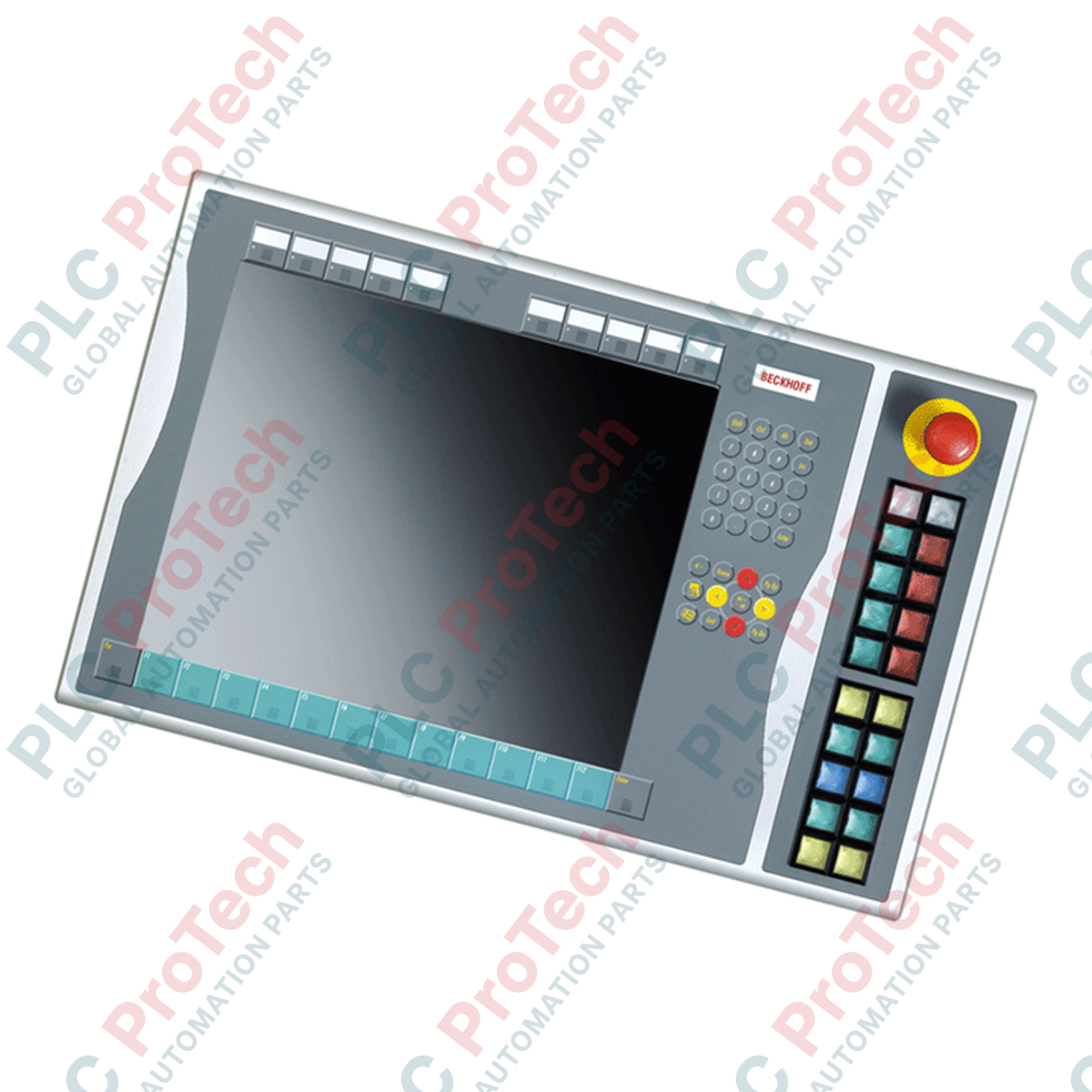

این افزونه که برای گسترش رابط کنترل فیزیکی پایانه‌های HMI پانزده‌اینچی طراحی شده است، به‌طور یکپارچه در سمت راست پنل‌های کنترل و پنل‌پی‌سی‌های سازگار نصب می‌شود. Beckhoff C9900-E899 رابطی میان کنترل‌های فیزیکی لمسی و شبکه‌های صنعتی دیجیتال فراهم می‌کند. این افزونه شستی مقاوم، به‌طور ویژه برای پنل‌های کنترل CP6x23-00xx و CP7x23-00xx طراحی شده و امکان کاربری و پایش محلی را بدون نیاز به صفحه‌کلید یکپارچه فراهم می‌کند. دستگاه وضعیت شستی‌ها را از طریق یک رابط USB منتقل می‌کند و هم‌زمان اتصالات ترمینالی فیزیکی را برای مدارهای سخت‌افزاری حیاتیِ ایمنی حفظ می‌کند.

ویژگی‌های کلیدی

  • چیدمان کنترل لمسی: مجهز به ۲۰ شستی مربعی Siemens Signum (۳۰ × ۳۰ میلی‌متر) با چراغ‌های سیگنال یکپارچه.
  • فرمان ایمنی اختصاصی: مجهز به یک شستی توقف اضطراری Siemens Signum است که برای اتصال مستقیم سیمی به مدارهای ایمنی طراحی شده است.
  • انتقال سیگنال انعطاف‌پذیر: مسیر ارتباطی دوکاناله، یک کنتاکت نرمال‌باز (NO) را از طریق USB منتقل می‌کند و هم‌زمان کنتاکت نرمال‌باز دوم را برای اتصال ایمنی سیمی یا اتصال به PLC به ردیف ترمینال‌های در دسترس هدایت می‌کند.
  • چیدمان قابل سفارشی‌سازی: برچسب‌های قابل‌جاسازی روی کلاهک شستی‌ها امکان نشانه‌گذاری سریع و متناسب با کاربردِ عملکردها و فرایندها را فراهم می‌کنند.
  • کنترل یکپارچه چراغ از طریق USB: کنترل LED وضعیت و چراغ‌های سیگنال به‌سادگی از طریق اتصال اصلی USB انجام می‌شود.

کاربردها

  • سلول‌های مونتاژ سفارشی که به کلیدهای کنار دستگاه برای کنترل دستی محلی نیاز دارند.
  • محیط‌های کنترل صنعتی سنگین مجهز به پنل‌پی‌سی‌های ۱۵ اینچی Beckhoff.
  • خطوط تولید خودرو که نیازمند نصب فیزیکی شستی توقف اضطراری در کنار نمایشگر HMI هستند.
  • ماشین‌های ابزار و سامانه‌های CNC مجهز به سیستم‌های CP6xxx و CP7xxx.

مشخصات فنی

سازنده Beckhoff Automation GmbH & Co. KG
شماره مدل C9900-E899
سازگاری پنل‌ها و پنل‌پی‌سی‌های ۱۵ اینچی CP6x23-00xx و CP7x23-00xx
محل نصب سمت راست پنل کنترل
شستی‌ها ۲۰ عدد شستی مربعی Siemens Signum (۳۰ × ۳۰ میلی‌متر) با چراغ سیگنال
توقف اضطراری ۱ عدد شستی توقف اضطراری Siemens Signum، با قابلیت اتصال مستقیم سیم
رابط داده USB (انتقال کنتاکت NO اول دکمه‌های فشاری و کنترل‌های چراغ)
رابط سیم‌کشی مستقیم ردیف ترمینال (برای کنتاکت NO فیزیکی دوم هر دکمه)
مرحله چرخه عمر محصول مرحله خدمات‌رسانی (پشتیبانی از محصولات قدیمی و جایگزینی مستقیم سخت‌افزار)
وزن بسته‌بندی ۵٫۰ کیلوگرم

یافته‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

ازآنجاکه این ماژول در حال حاضر در مرحله خدمات‌رسانی است، تراز مکانیکی پنل‌های بازسازی‌شده را بررسی کنید. این افزونه به‌طور ویژه برای نمایشگرهای ۱۵ اینچی سری CP6x23 و CP7x23 که صفحه‌کلید فیزیکی ندارند طراحی شده است؛ مدل‌های استاندارد دارای صفحه‌کلید، مانند سری‌های CP6x13 یا CP7x13، با ریل‌های نصب شاسی C9900-E899 سازگار نیستند.

اشتباهات رایج در کاربرد و نکات مهندسی

حلقه‌های کنترل حیاتی ایمنی را از طریق اتصال USB عبور ندهید. هرچند فشار دادن دکمه‌ها از طریق USB منتقل می‌شود، تأخیر ویندوز یا سیستم‌عامل بلادرنگ می‌تواند انتقال سیگنال را مختل کند. برای منطق ایمنی فیزیکی، سیستم‌های اینترلاک یا فرمان‌های حیاتی توقف چرخه، همیشه از ردیف ترمینال ثانویه داخلی استفاده کنید.

نکات راه‌اندازی و سیم‌کشی

هنگام سیم‌کشی ردیف ترمینال، از کابل‌های کنترل شیلددار استفاده کنید تا از القای نویز الکتریکی به برد مدار چاپی کنترلر USB جلوگیری شود. مطمئن شوید ترمینال اتصال زمین پنل به شینه PE مرکزی با امپدانس پایین وصل است تا از قطع اتصال USB ناشی از بار الکتریسیته ساکن صنعتی در محل جلوگیری شود.

دستورالعمل‌های نصب

هشدار حیاتی

پیش از نصب یا سیم‌کشی سخت‌افزار، برق همه خطوط اصلی دستگاه، ولتاژهای تغذیه و کنتاکت‌های ایمنی خارجی را قطع کنید. در غیر این صورت ممکن است برق‌گرفتگی، آسیب به دستگاه یا راه‌اندازی خودکار ناخواسته رخ دهد.

1

واحد توسعه C9900-E899 را در امتداد کانال نصب سمت راست قاب نمایشگر ۱۵ اینچی CP6x23 یا CP7x23 تراز کنید.

2

براکت‌های نگهدارنده مکانیکی را مطابق مشخصات دفترچه راهنمای پنل، محکم نصب کنید و مطمئن شوید که درزبند پیوسته باقی می‌ماند تا درجه حفاظت IP حفظ شود.

3

کابل رابط USB یکپارچه را به یکی از درگاه‌های USB داخلی یا خارجی اختصاصی روی کنترلر پنل بکهف وصل کنید.

4

کنتاکت‌های دکمه توقف اضطراری را از طریق ترمینال‌های اختصاصی، مستقیماً به مدار رله ایمنی اصلی محلی خود وصل کنید.

FAQ

آیا دکمه توقف اضطراری می‌تواند فقط از طریق USB کار کند؟

خیر. برای رعایت الزامات ایمنی، کلید توقف اضطراری باید از طریق پایانه‌های سیم‌کشی اختصاصی خود، مستقیماً و مستقل از گذرگاه USB به رله ایمنی یا کنترل‌کننده ایمن در برابر خطا متصل شود.

سیگنال‌های دکمه‌های فشاری چگونه توسط کنترل‌کننده پردازش می‌شوند؟

هر یک از ۲۰ دکمه، وضعیت یک کنتاکت با اتصال عادی باز را از طریق USB ارسال می‌کند. علاوه بر این، یک کنتاکت عادی بازِ ایزوله‌شدهٔ دوم برای هر دکمه به یک ردیف پایانه فیزیکی هدایت می‌شود تا مستقیماً به سخت‌افزار متصل شود.

آیا این افزونه با پنل‌های Beckhoff دوازده‌اینچی یا نوزده‌اینچی سازگار است؟

خیر، C9900-E899 از نظر مکانیکی و ساختاری به‌طور خاص برای نصب در سمت راست پنل‌های کنترلی و رایانه‌های پنلی CP6xxx و CP7xxx پانزده‌اینچیِ بدون صفحه‌کلید یکپارچه طراحی شده است.
