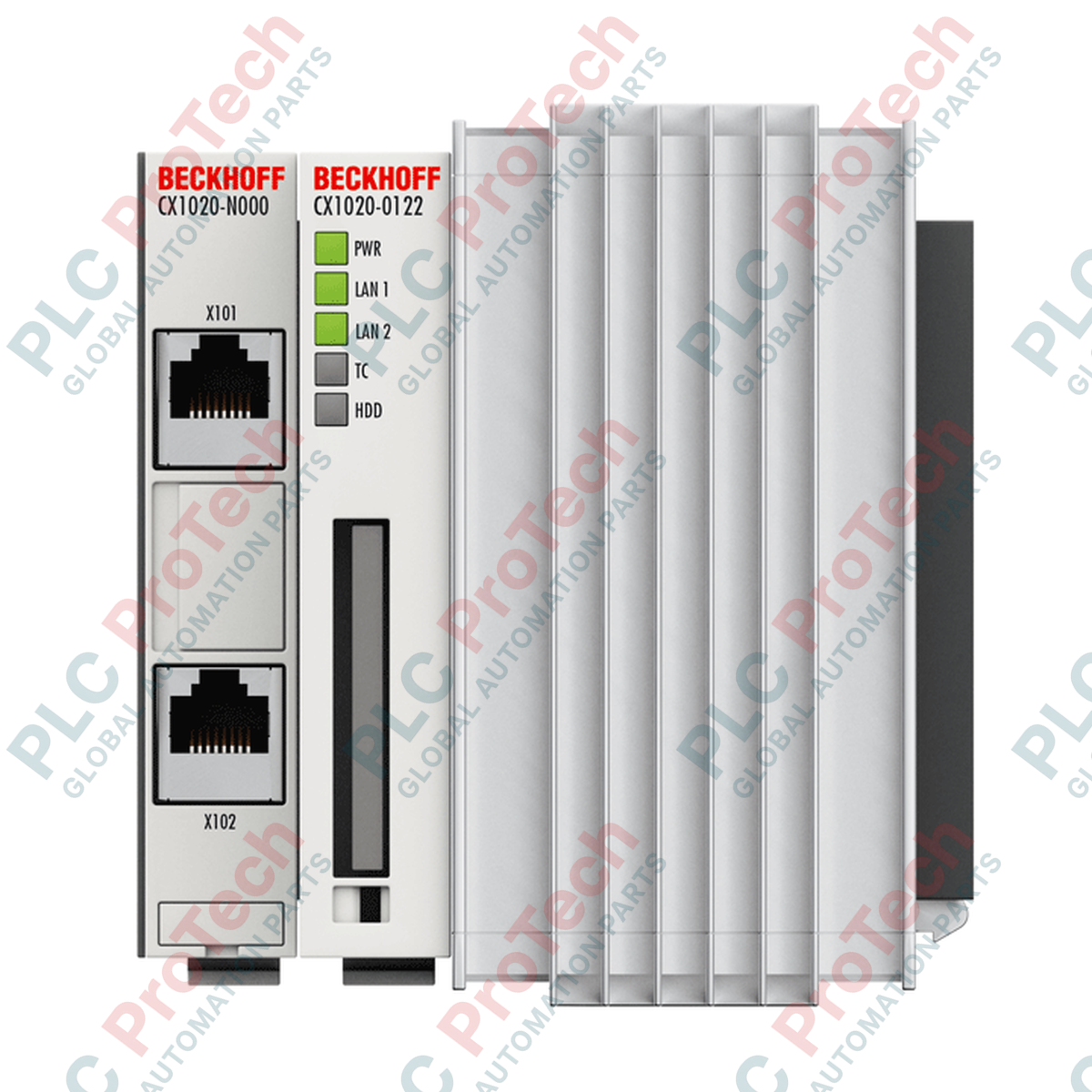

ماژول پردازنده رایانه صنعتی توکار BECKHOFF CX1020-0013

SKU CX1020-0013

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: BECKHOFF
شماره محصول: CX1020-0013
Origin آلمان
نوع محصول: ماژول‌های CPU
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.55 kg
ابعاد: 96 mm x 112 mm x 99 mm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

BECKHOFF CX1020-0013 یک ماژول CPU پایه با عملکرد بالا است که برای سری رایانه‌های تعبیه‌شده ماژولار CX1020 طراحی شده است. این واحد که برای کاربردهای کنترل صنعتی demanding مهندسی شده، از یک پردازنده کم‌مصرف Intel Celeron M ULV با سرعت کلاک ۱ گیگاهرتز بهره می‌برد. این ماژول به‌عنوان کنترل‌کننده مرکزی در یک مجموعه نصب‌شده روی ریل DIN عمل می‌کند و برنامه‌های پیچیده PLC، وظایف کنترل حرکت و پروتکل‌های ارتباطی محلی را اجرا می‌کند.

BECKHOFF CX1020-0013 که به‌عنوان موتور پردازشی اصلی سیستم عمل می‌کند، برای دریافت توان الکتریکی و ایجاد رابط اتصال با سیستم‌های I/O فیزیکی، به یک ماژول منبع تغذیه مجاور از سری CX1100 متکی است. بسته به ماژول منبع تغذیه انتخاب‌شده، CPU می‌تواند با ترمینال‌های باس استاندارد (K-bus) یا ترمینال‌های پرسرعت EtherCAT (E-bus) ارتباط برقرار کند.

این ماژول برای شبکه‌سازی و ارتباطات به دو پورت اترنت RJ45 با سرعت ۱۰/۱۰۰ مگابیت‌برثانیه مجهز است که از طریق یک سوئیچ داخلی ۳پورته به هم متصل شده‌اند. این پیکربندی سوئیچ یکپارچه، با امکان اتصال زنجیره‌ای تجهیزات میدانی در توپولوژی خطی و بدون نیاز به سوئیچ‌های خارجی اضافی، سیم‌کشی شبکه را ساده می‌کند. فایل‌های ذخیره‌سازی و پیکربندی سیستم از طریق شیار قابل‌دسترسی Compact Flash مدیریت می‌شوند و نگهداری و تعویض ماژول را آسان می‌سازند.

ویژگی‌ها

پردازنده تک‌هسته‌ای کم‌مصرف Intel Celeron M ULV با سرعت کلاک ۱ گیگاهرتز.
سوئیچ اترنت RJ45 دوپورته یکپارچه (۱۰/۱۰۰ مگابیت‌برثانیه) برای پیکربندی‌های اقتصادی توپولوژی خطی.
شیار اختصاصی Compact Flash نوع I/II با مکانیزم بیرون‌کش یکپارچه برای گسترش فضای ذخیره‌سازی و مدیریت ایمیج سیستم.
ساعت داخلی بلادرنگ با پشتیبانی باتری برای ردیابی مطمئن تاریخ و زمان.
چراغ‌های LED عیب‌یابی جامع روی پنل جلویی که وضعیت برق، فعالیت شبکه، وضعیت TwinCAT و دسترسی به فلش را نشان می‌دهند.
رابط گذرگاه سیستم ISA شانزده‌بیتی ماژولار (PC/104) برای گسترش سیستم.

برنامه‌ها

معماری‌های متمرکز PLC و کنترل حرکت در محیط‌های اتوماسیون کارخانه.
سیستم‌های کنترلی که به قابلیت‌های درون‌یابی و برنامه‌ریزی مسیر نیاز دارند.
تابلوهای کنترل نصب‌شده روی ریل DIN که از سیستم‌های ورودی/خروجی EtherCAT با چگالی بالا یا پایانه‌های باس استاندارد استفاده می‌کنند.
گره‌های سیستم توزیع‌شده که به قابلیت پردازش محلی و مسیریابی شبکه نیاز دارند.

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	BECKHOFF
شماره مدل	CX1020-0013
پردازنده	Intel Celeron M ULV، فرکانس کلاک ۱ گیگاهرتز
تعداد هسته‌ها	1
حافظه اصلی	حافظه RAM اصلی DDR با ظرفیت ۲۵۶ مگابایت (قابل ارتقا در کارخانه تا ۱ گیگابایت)
شکاف حافظه فلش	۱ × شکاف Compact Flash نوع I/II با مکانیزم بیرون‌کشنده
رابط‌های شبکه	۲ × RJ45 با سرعت ۱۰/۱۰۰ مگابیت‌برثانیه (متصل از طریق سوئیچ داخلی)
گذرگاه سیستم	ISA شانزده‌بیتی (PC/104)
اتصال منبع تغذیه	از طریق گذرگاه سیستم و به‌وسیله ماژول منبع تغذیه CX1100-xxxx
حداکثر مصرف توان	۱۱ وات
نشانگرهای وضعیت	۱ × تغذیه، ۲ × لینک/فعالیت LAN، وضعیت TwinCAT، ۱ × دسترسی به فلش
ساعت بلادرنگ	ساعت داخلی با پشتیبان باتری (باتری قابل تعویض)
ابعاد (W × H × D)	۹۶ میلی‌متر × ۱۱۲ میلی‌متر × ۹۹ میلی‌متر
وزن	تقریباً ۵۵۰ گرم
دمای عملیاتی	۰ درجه سلسیوس تا +۵۰ درجه سلسیوس
دمای نگهداری	-۲۵ درجه سلسیوس تا +۸۵ درجه سلسیوس
رطوبت نسبی	۹۵٪، بدون میعان
درجه حفاظت	IP20
مصونیت/انتشار EMC	مطابق با EN 61000-6-2 / EN 61000-6-4
مقاومت در برابر لرزش/شوک	مطابق با EN 60068-2-6 / EN 60068-2-27
تأییدیه‌ها	CE، UL

راهنمای نصب

پیش از آغاز هرگونه کار مونتاژ یا اتصال، مطمئن شوید که کل سیستم از منبع برق جدا شده است.
ماژول را در محیطی تمیز و عاری از گردوغبار، روی ریل DIN استاندارد ۳۵ میلی‌متری (EN 60715) نصب کنید.
ماژول CPU را به‌صورت افقی روی ریل DIN بلغزانید تا قفل شود و با ماژول منبع تغذیه سری CX1100 مجاور هم‌راستا شود.
یک کارت Compact Flash سازگار و ازپیش پیکربندی‌شده را که شامل سیستم‌عامل و برنامه زمان‌اجراست، در شکاف اختصاصی کارت وارد کنید.
بررسی کنید که همه LEDهای تشخیصی هنگام روشن‌سازی اولیه مطابق انتظار روشن شوند و وضعیت اتصال لینک شبکه و آماده‌به‌کار بودن سیستم را تأیید کنند.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF CX1020-0013 CPU module?

The BECKHOFF CX1020-0013 acts as the central processing unit for a modular CX1020 Embedded PC system, executing PLC programs and handling communications for industrial machinery.

Does the BECKHOFF CX1020-0013 require a separate power supply module?

Yes, the BECKHOFF CX1020-0013 does not have its own power terminal. It must be mechanically and electrically connected to a compatible CX1100 series power supply module to receive power and connect to standard K-bus or E-bus I/O terminals.

What storage and operating memory options are on the BECKHOFF CX1020-0013?

The BECKHOFF CX1020-0013 is configured with 256 MB of DDR RAM as standard, and features an integrated Compact Flash Type I/II slot with an eject mechanism for system software and user files.

Can you daisy-chain network devices directly through the BECKHOFF CX1020-0013?

Yes, the BECKHOFF CX1020-0013 includes two 10/100 Mbit/s RJ45 Ethernet ports routed through an internal switch, allowing network devices to be configured in a linear bus topology without an external switch.
