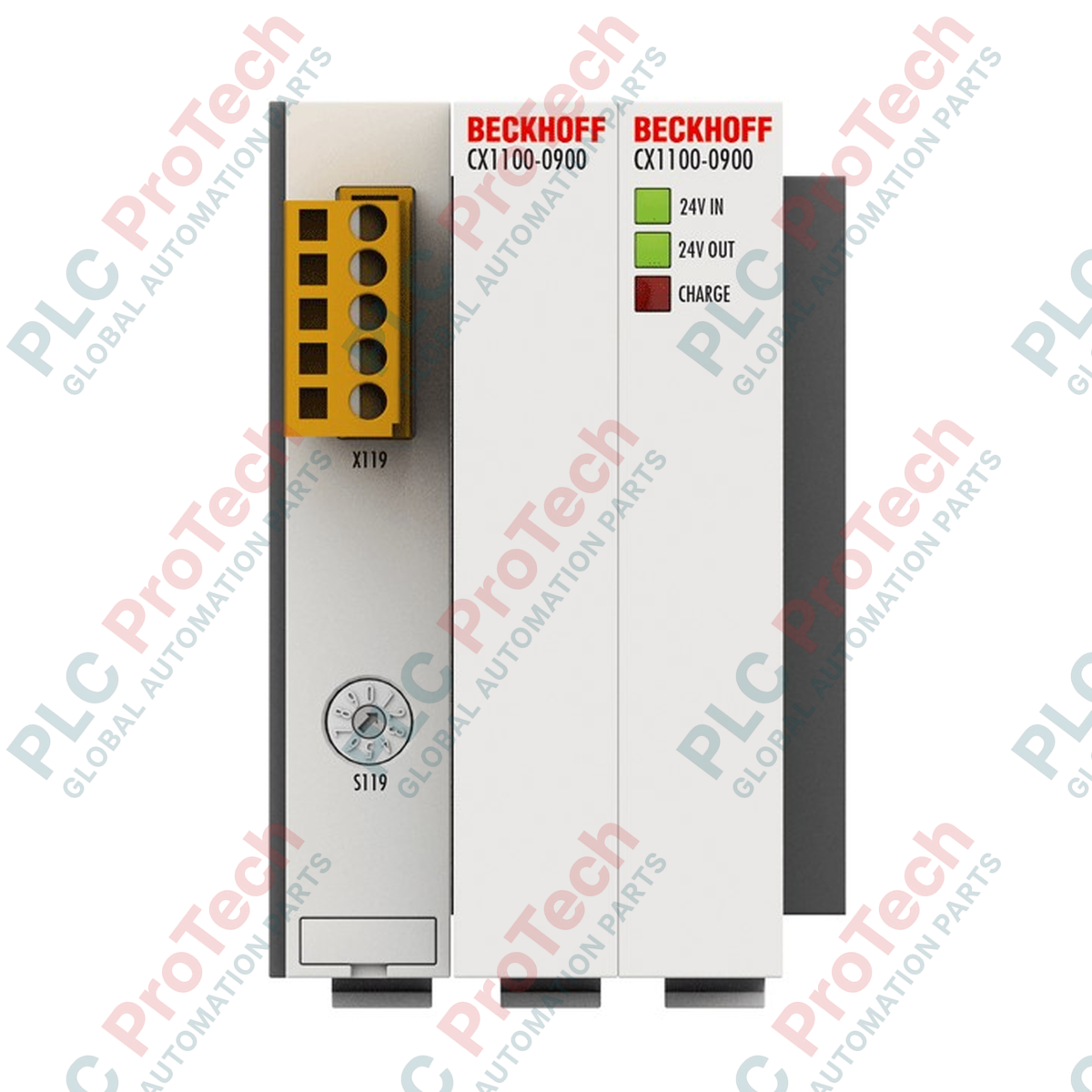

Beckhoff CX1100-0900 که برای تأمین برق پشتیبان کوتاهمدت و مطمئن برای رایانههای تعبیهشده طراحی شده است، از فناوری ذخیرهسازی خازنی برای حفاظت از دادههای حیاتی سیستم هنگام وقفههای ناگهانی برق استفاده میکند. این ماژول با اتصال مستقیم به کنترلکننده میزبان از طریق گذرگاه داخلی سیستم PC/104، حفاظتی بدون نیاز به تعمیر و نگهداری و بدون خطرات تخریب مرتبط با سیستمهای سنتی مجهز به باتری فراهم میکند. این واحد بهعنوان یک بافر قابلاعتماد عمل میکند و به کاربرد PLC اجازه میدهد پیش از خاموششدن کامل سیستم، وضعیتهای فعال فرایند را بنویسد و متغیرها را مستقیماً در حافظه پایدار نگهداری کند.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Beckhoff Automation |
| مدل | CX1100-0900 |
| سری | سری CX (CX1000، CX1010، CX1020، CX1030) |
| منبع تغذیه ورودی | ۲۴ ولت DC (۱۵٪- / ۲۰٪+) |
| فناوری ذخیرهسازی | خازنی (خازنهای دولایه) |
| ظرفیت | ۲۰ As (آمپر-ثانیه) |
| زمان نگهداری | قابل تنظیم، وابسته به بار |
| حداکثر جریان خروجی | ۵۵۰ میلیآمپر (۲۴ ولت DC) |
| جریان شارژ | حداکثر ۴ آمپر |
| رابط اتصال به CPU | ISA شانزدهبیتی (استاندارد PC/104) |
| عیبیابی | LEDهای ورودی ۲۴ ولت DC، خروجی ۲۴ ولت DC و شارژ |
| حداکثر اتلاف توان | ۲ وات |
| درجه حفاظت | IP20 |
| دمای کاری | ۰ تا ۵۵ درجه سلسیوس |
| دمای انبارش | ۲۵- تا ۸۵ درجه سلسیوس |
| رطوبت نسبی | ۹۵٪، بدون میعان |
| مقاومت در برابر لرزش/ضربه | مطابق با EN 60068-2-6 / EN 60068-2-27 |
| مصونیت/انتشار EMC | مطابق با EN 61000-6-2 / EN 61000-6-4 |
| ابعاد (W × ارتفاع × عمق) | ۵۷ میلیمتر × ۱۰۰ میلیمتر × ۹۱ میلیمتر |
| وزن خالص | 346 g |
| وزن حمل (محاسبهشده) | ۲٫۰ کیلوگرم |
CX1100-0900 منحصراً به خانواده نسل اول کنترلرهای CX (CX1000، CX1010، CX1020، CX1030) تعلق دارد. این ماژول مستقیماً از طریق باس استاندارد سیستم PC/104 شانزدهبیتی، در سمت چپ CPU، متصل میشود. این ماژول از نظر فیزیکی با سریهای جدیدتر Embedded PC بکهوف، مانند CX2000 یا CX5100، سازگار نیست؛ این سریها به توسعههای باس مبتنی بر PCIe متکی هستند. برای مهاجرت سیستم، بررسی کنید کد PLC موجود از کتابخانههای قدیمی سیستم TwinCAT استفاده میکند، نه توابع یکپارچه UPS مدرن.
ماژولهای خازنی برای کاربردهای پشتیبانگیری پُرتراکم و بسیار کوتاهمدت طراحی شدهاند. ظرفیت کل ۲۰ آمپرساعت به این معناست که ماژول در حداکثر جریان نامی ۵۵۰ میلیآمپر میتواند تقریباً ۳۶ ثانیه توان را حفظ کند. این مدت صرفاً برای اجرای روالهای نوشتن روی دیسک یا نوشتن در NOVRAM در نظر گرفته شده است. نباید از آن بهعنوان منبع تغذیه عملیاتی پیوسته استفاده شود. کنترل حرارتی اهمیت حیاتی دارد: کارکرد مداوم نزدیک حد ۵۵ درجه سانتیگراد، روند طبیعی پیرشدن خازنهای دولایه داخلی را تسریع میکند و بهمرور زمان عملکرد واقعی نگهداری توان را کاهش میدهد.
در نخستین نصب، خازنهای داخلی به یک مرحله کوتاه شارژ نیاز دارند. اگر LED شارژ چشمک بزند یا خاموش باشد، ماژول در زمان افت توان، پشتیبانی کامل از تداوم کار سیستم را فراهم نخواهد کرد. اطمینان حاصل کنید پروژه PLC شما در TwinCAT، بخش FB_S_UPS بلوک تابع. این بلوک باید با پارامترهای اختصاصی CX1100-0900 پیکربندی شود تا اطمینان حاصل شود وظیفه ذخیرهسازی پایدار دادهها، بلافاصله پس از تغییر وضعیت منبع تغذیه از حالت عادی به حالت باتری/پشتیبان، اولویت اجرا را دریافت میکند.
هشدار حیاتی:
پیش از تلاش برای اتصال یا جدا کردن فیزیکی ماژول CX1100-0900، مطمئن شوید همه منابع تغذیه بالادست کاملاً بیبرق و قفلگذاری شدهاند. بارهای الکترواستاتیکی و خازنی ممکن است همچنان در باس سیستم داخلی فعال باشند. رعایت نکردن این مورد میتواند به پایههای کانکتور PC/104 آسیب بزند و باعث ناپایداری پردازنده شود.
ماژول را روی ریل DIN استاندارد ۳۵ میلیمتری (EN 60715)، بلافاصله در سمت چپ ماژول CPU، نصب کنید و از همراستایی فضایی صحیح کانکتورهای باس اطمینان یابید.
ماژول را در امتداد ریل DIN بهصورت جانبی بلغزانید تا کانکتور باس سیستم ISA PC/104 شانزدهبیتی، محکم و همسطح، در شکاف متناظر ماژول CPU مجاور CX قرار گیرد.
مکانیزم قفل مکانیکی یکپارچه را فعال کنید تا از جابهجایی محوری یا جدا شدن کنتاکتهای باس هنگام کار در شرایط ارتعاش شدید جلوگیری شود.
توان ۲۴ ولت DC سیستم را اعمال کنید و LEDهای تشخیصی را بررسی کنید. روشن شدن LED «شارژ» را تأیید کنید؛ این امر نشاندهنده مقداردهی اولیه عادی و شارژ سلول خازنی است.
Global Express Shipping
Returns & Warranty
تولیدکننده: BECKHOFF
شماره محصول: CX1100-0900
کشور سازنده:آلمان
نوع محصول: ماژولهای UPS برای PLC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۵۷ میلیمتر × ۱۰۰ میلیمتر × ۹۱ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
