تولیدکننده: BECKHOFF
شماره محصول: CX1100-0930
کشور سازنده:آلمان
نوع محصول: ماژول‌های UPS
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: 95 میلی‌متر × 100 میلی‌متر × 91 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

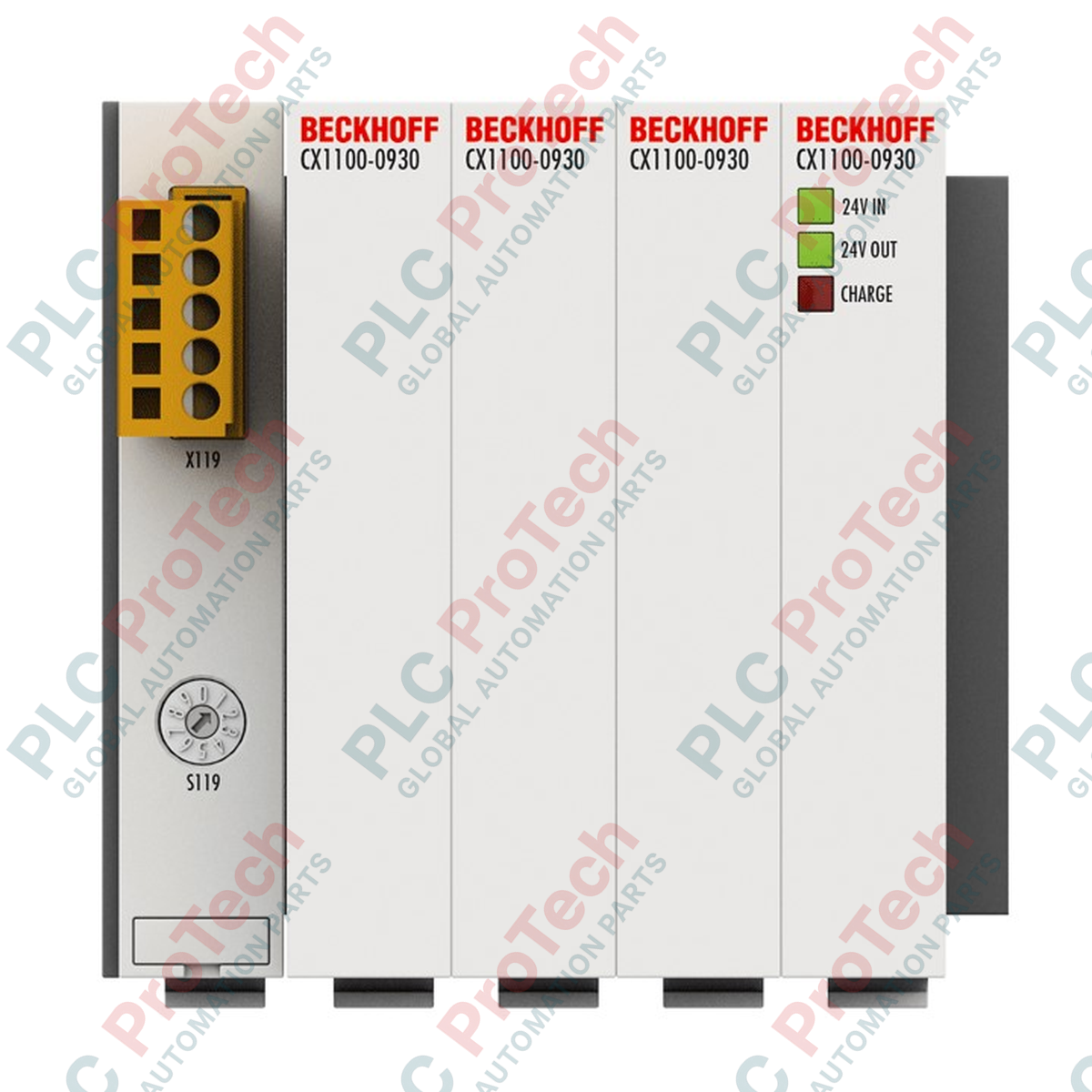

ماژول Beckhoff CX1100-0930 با یکپارچه‌شدن مستقیم در معماری گذرگاه ماژولار PC/104، قابلیت‌های منبع تغذیه بدون وقفه خازنی و بسیار قابل‌اعتمادی را برای رایانه‌های Embedded سری CX فراهم میکند. این ماژول برای جبران نوسانات کوتاه‌مدت ولتاژ و حفاظت از داده‌های عملیاتی فرّار با آغاز توالی خاموش‌سازی کنترل‌شده هنگام خرابی برق اصلی طراحی شده است. این ماژول با بهره‌گیری از فناوری ذخیره‌سازی خازنی، جایگزینی بدون نیاز به نگهداری برای سیستم‌های سنتی مبتنی بر باتری ارائه می‌دهد و در محیط‌های حرارتی سخت، بدون خطر افت عملکرد یا نشت مواد شیمیایی، به‌طور کارآمد فعالیت میکند.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Beckhoff |
| شماره مدل / شماره کالا | CX1100-0930 |
| ولتاژ ورودی | ۲۴ V DC (۱۵٪- / ۲۰٪+) |
| فناوری ذخیره‌سازی | خازنی |
| ظرفیت | ۴۰ As (آمپر-ثانیه) |
| حداکثر جریان خروجی | ۲٫۰ آمپر (در ۲۴ V DC) |
| جریان شارژ | حداکثر ۴٫۰ آمپر |
| زمان نگهداری | قابل تنظیم، وابسته به بار |
| رابط گذرگاه CPU | ISA شانزده‌بیتی (استاندارد PC/104) |
| حداکثر تلفات توان | ۲٫۰ وات |
| نمایشگرهای تشخیصی | LEDهای ورودی ۲۴ V DC، خروجی ۲۴ V DC و شارژ |
| درجه حفاظت | IP20 |
| دمای کاری | ۰ تا ۵۵ درجه سلسیوس |
| دمای نگهداری | ۲۵- تا ۸۵ درجه سلسیوس |
| رطوبت نسبی | ۹۵٪، بدون میعان |
| مقاومت در برابر لرزش / شوک | مطابق با EN 60068-2-6 / EN 60068-2-27 |
| مصونیت / انتشار EMC | مطابق با EN 61000-6-2 / EN 61000-6-4 |
| ابعاد (W × ارتفاع × عمق) | ۹۵ میلی‌متر × ۱۰۰ میلی‌متر × ۹۱ میلی‌متر |
| وزن خالص | 650 g |
| وزن حمل (محاسبه‌شده) | ۲٫۰ کیلوگرم |
CX1100-0930 از نظر مکانیکی و الکتریکی به سیستم‌های Embedded PC قدیمی CX1000 و CX1020 اختصاص دارد. در صورت تعویض یک ماژول قدیمی‌تر یا گونه مجهز به باتری، مانند سری CX1100-0900، تأیید کنید که ایمیج سیستمعامل شامل تنظیمات رجیستری لازم برای تعامل با تخصیص آدرس باس ISA شانزده‌بیتی باشد. این ماژول مستقیماً با سیستم‌های جدیدتر CX2000 که از رابط‌های سیستمی مبتنی بر PCI Express استفاده می‌کنند، سازگار نیست.
از آنجا که این ماژول از ذخیره‌سازی خازنی استفاده میکند، ظرفیت کل انرژی ۴۰ As به‌شدت به مجموع جریان فعال مصرفی پشته CPU وابسته است. بارهای پردازشی بالا یا پایانه‌های ورودی/خروجی متصل متعدد هنگام انتقال به وضعیت قطع برق، زمان نگهداری را به‌طور چشمگیری کاهش می‌دهند. یکپارچه‌سازهای سیستم باید روال‌های کارآمد و غیرمسدودکننده تخلیه داده را در TwinCAT طراحی کنند تا بلافاصله پس از تشخیص سیگنال خرابی برق شهر، داده‌های پایدار (NOVRAM) را روی رسانه راه‌اندازی بنویسند.
در راه‌اندازی اولیه، بررسی کنید که منبع تغذیه ۲۴ ولت DC برای تأمین حداکثر جریان اضافی شارژ، یعنی ۴٫۰ A، ظرفیت کافی داشته باشد. اگر ولتاژ منبع اصلی در مرحله شارژ ماژول به کمتر از ۲۰٫۴ ولت DC، یعنی حد پایین تلورانس ۱۵٪−، افت کند، سیستم ممکن است به‌طور ناخواسته فرایند خاموشی ناشی از ولتاژ پایین را آغاز کند. بررسی کنید که LED «Charge» در بازه زمانی راه‌اندازی، از حالت چشمک‌زن (شارژ فعال) به سبز ثابت (شارژ کامل) تغییر کند.
پیش از مونتاژ یا دمونتاژ، همه برق سیستم ۲۴ ولت DC را ایزوله و قفل‌گذاری کنید. واحدهای خازنی حتی پس از قطع برق اصلی، بار الکتریکی را حفظ می‌کنند. پیش از کار با کانکتورهای باس فیزیکی یا باز کردن بلوک PC/104، حداقل سه دقیقه برای تخلیه انرژی داخلی صبر کنید.
رابط CX1100-0930 را با ماژول CX مجاور هم‌راستا کنید و مطمئن شوید کانکتورهای پین نر و ماده ISA شانزده‌بیتی (PC/104) بدون هیچ جابه‌جایی دقیقاً با یکدیگر منطبق هستند.
ماژول را روی ریل DIN استاندارد بلغزانید تا ضامن قفل با صدای کلیک محکم شود، سپس مجموعه ماژول‌ها را با استفاده از سازوکار قفل جانبی مکانیکی به یکدیگر محکم کنید.
کابل‌های تغذیه اصلی ۲۴ ولت DC را با رعایت قطبیت به ترمینال‌ها متصل کنید و از برقراری اتصال کم‌امپدانس به ترمینال ارت عملکردی مرکزی اطمینان حاصل کنید.
منبع تغذیه را فعال کنید و بررسی کنید که LEDهای «Input» و «Charge» روشن شوند؛ این امر نشان‌دهنده ورود فعال ولتاژ و بافرسازی مداوم انرژی خازنی است.
