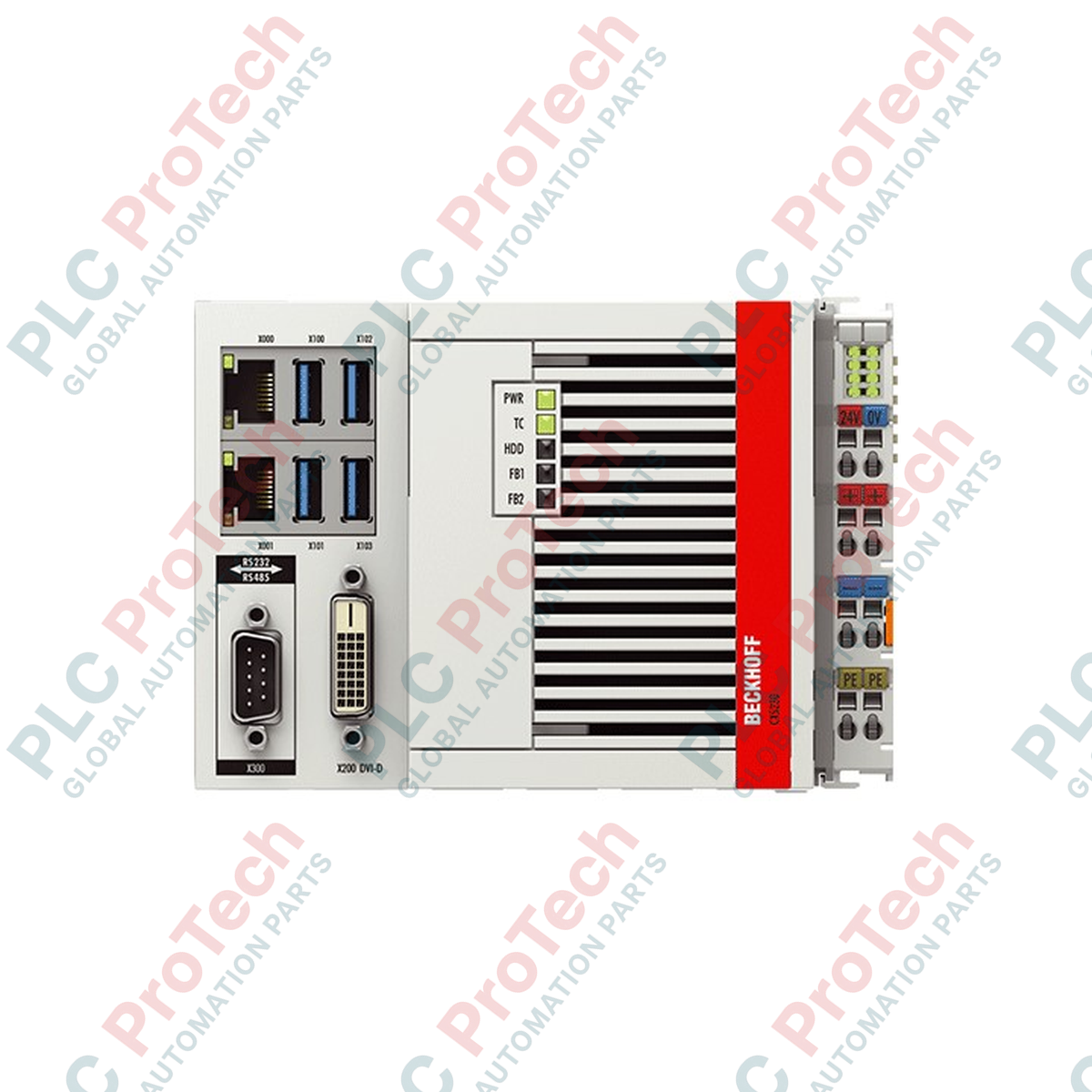

با اجرای مستقیم وظایف کنترل قطعی و گردآوری داده روی ریل DIN، رایانهٔ صنعتی Beckhoff CX5230-N031-0004 پردازش Intel Atom کممصرف را با اتصال فیزیکی تخصصی ترکیب میکند. این واحد یک رابط اختصاصی RS422 (گزینهٔ N031) را از طریق درگاه D-sub نهپین یکپارچه میکند که بهصورت نقطهٔ پایانی فولداپلکس با ترمینیشن داخلی فعال پیکربندی شده است؛ بنابراین برای ارتباط سریال نقطهبهنقطه در محیطهای دارای نویز الکتریکی ایدئال است. این دستگاه با ترکیب طراحی مقاوم و بدون فن با دو درگاه مستقل اترنت گیگابیتی، بهعنوان کنترلر مرکزی یا گره رایانش لبهای بسیار قابلاعتماد در معماریهای استاندارد صنعتی عمل میکند.
| پارامتر مشخصات | مقدار / جزئیات |
|---|---|
| تولیدکننده | Beckhoff Automation |
| سری مدل | سری CX5200 (CX5230) |
| کد پسوند محصول | CX5230-N031-0004 |
| پردازنده | Intel Atom (معماری چندهستهای) |
| پسوند رابط فیزیکی | N031 (رابط سریال RS422) |
| نوع درگاه اتصال | سوکت D-sub، ۹ پین |
| پیکربندی سریال | نقطهٔ پایانی فولداپلکس با ترمینیشن داخلی فعال |
| رابطهای شبکه | ۲× RJ45 با سرعت ۱۰/۱۰۰/۱۰۰۰ مگابیتبرثانیه (کنترلرهای مستقل) |
| تشخیص خودکار اتصال باس | ترمینال EtherCAT (E-bus) یا ترمینال باس (K-bus) |
| محدودهٔ دمای عملیاتی | ۲۵- درجهٔ سانتیگراد تا ۶۰+ درجهٔ سانتیگراد |
| کشور مبدأ | آلمان |
| وزن حمل (محاسبهشده) | ۳٫۰ کیلوگرم |
| اتصالات و رابطها | شماره پین D-sub نهپین | نامگذاری سیگنال RS422 |
|---|---|---|
| عملکرد مدار | پین 2 | RxD+ |
| داده دریافتی (ورودی تفاضلی مثبت) | پین 3 | TxD+ |
| داده ارسالی (خروجی تفاضلی مثبت) | GND | مرجع پتانسیل زمین سیگنال |
| پین 7 | RxD- | داده دریافتی (ورودی تفاضلی منفی) |
| پین 8 | TxD- | داده ارسالی (خروجی تفاضلی منفی) |
گزینه N031 یک پورت یکپارچه RS422/RS485 است. هنگام جایگزینی یک واحد CX قدیمیتر یا پیکربندی رابط دیگری، مانند مدل N030 با RS232، مطمئن شوید درایورهای فریمور و بلوکهای ارتباط سریال TwinCAT اصلاح شدهاند. از آنجا که CX5230 از کلاس عملکردی 40 در TwinCAT 3 استفاده میکند، مجوزهای مرتبط با کنترلر باید با این رده پردازشی مطابقت داشته باشند.
این PC کاملاً به خنککاری غیرفعال و همرفت طبیعی متکی است. از قرار دادن تجهیزات مولد گرما مستقیماً زیر دستگاه خودداری کنید. اگر فضای چیدمان حرارتی داخل محفظه محدود است، برای جلوگیری از تمرکز موضعی گرما که عملکرد پردازنده را کاهش میدهد، در هر دو طرف حداقل ۲۰ میلیمتر فاصله افقی و در بالا و پایین حداقل ۵۰ میلیمتر فاصله عمودی در نظر بگیرید.
پورت RS422 یک ترمینیشن فعال در سطح سختافزار دارد. هنگام ایجاد لینکهای ارتباطی با فاصله زیاد، از افزودن مقاومتهای ترمینال اضافی در بلوک ترمینال کنترلر خودداری کنید. شیلد کابل سریال را فقط در ورودی تابلو کنترل به زمین وصل کنید تا خطر ایجاد حلقههای گذرای زمین که بر یکپارچگی سیگنال اثر میگذارند، از بین برود.
CX5230 را بهصورت عمودی روی یک ریل DIN استاندارد و دارای اتصال زمین، با عرض ۳۵ میلیمتر (EN 60715)، نصب کنید. اطمینان حاصل کنید ضامن قفل با صدای کلیک محکم در جای خود قرار میگیرد.
ترمینالهای Bus مجاور (یا ترمینالهای EtherCAT) را روی رابط Bus سمت راست تراز کرده و جا بزنید. اطمینان حاصل کنید قفلهای تماس فیزیکی بکپلین کاملاً در جای خود قرار گرفتهاند.
خط اتصال زمین PE کمامپدانس تابلو را مستقیماً به کنتاکت زمین عملکردی واحد PC وصل کنید.
کابل از پیش سیمکشیشده RS422 با کانکتور D-sub نهپین را وصل کنید. با سفت کردن دستی هر دو پیچ قفلکننده روی محفظه کانکتور، اتصال را محکم قفل کنید.
منبع تغذیه ۲۴ ولت DC را به کنتاکتهای الکتریکی تعیینشده وصل کنید. LEDهای تشخیصی روی برد را برای اطمینان از توالی صحیح راهاندازی سیستم پایش کنید.
