تولیدکننده: BECKHOFF
شماره محصول: EL9184
کشور سازنده:آلمان
نوع محصول: ترمینال‌های توزیع پتانسیل
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 60g
ابعاد: ۱۲ میلی‌متر × ۱۰۰ میلی‌متر × ۶۸ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

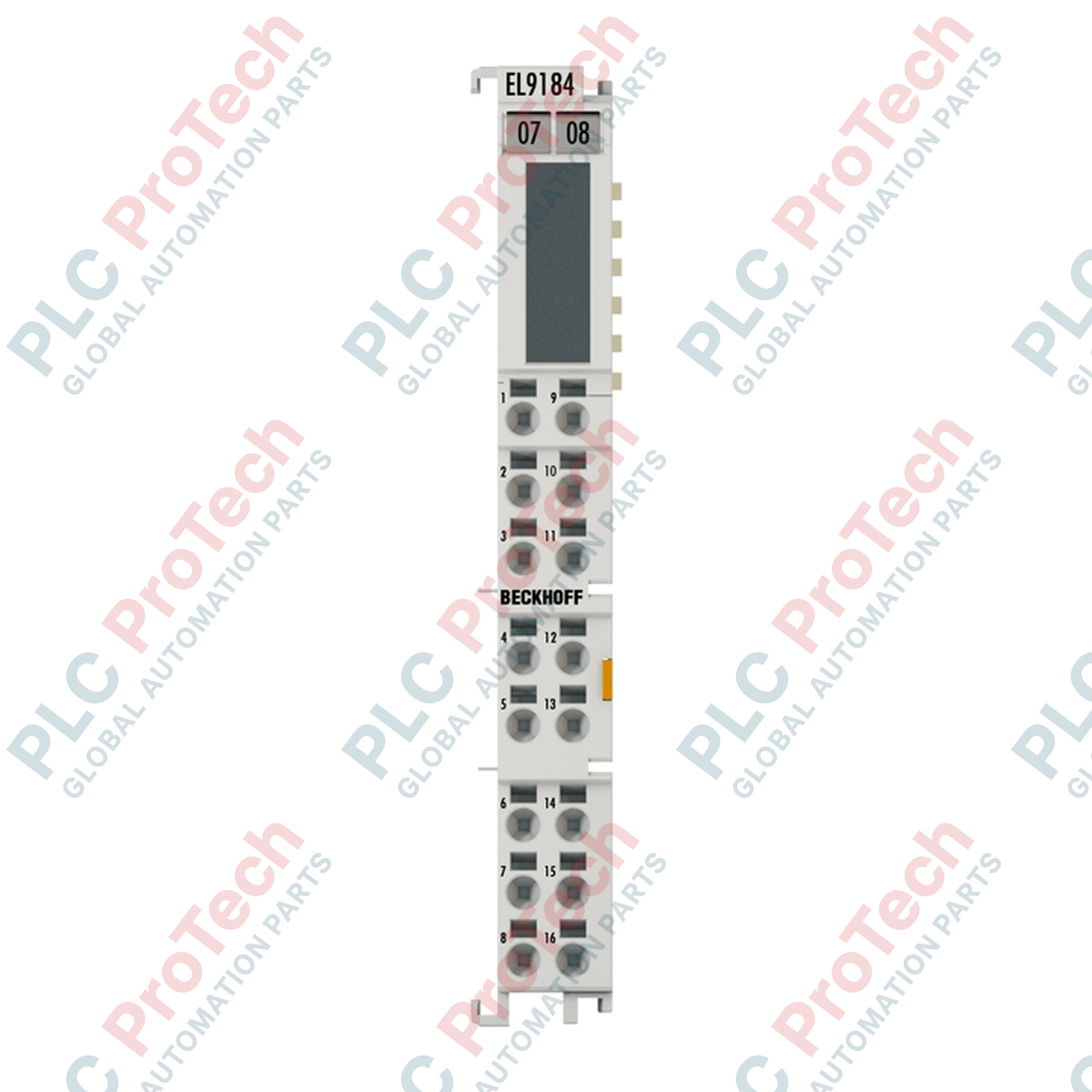

ترمینال توزیع پتانسیل BECKHOFF EL9184 برای مسیریابی پتانسیل به‌صورت صرفه‌جویانه در فضا و مستقیماً درون یک سگمنت ترمینال EtherCAT طراحی شده است. این ماژول که به‌صورت یک ترمینال غیرفعال عمل میکند، 16 نقطه اتصال را در محفظه‌ای فشرده با عرض 12 میلی‌متر و چگالی بالا (HD) فراهم میکند و جایگزینی کارآمد برای ترمینال‌های خارجی سنتی است.
ترمینال BECKHOFF EL9184 با دسترسی به کنتاکتهای توان داخلی ترمینال‌های EtherCAT مجاور، 8 نقطه پتانسیل 24 V DC و 8 نقطه پتانسیل 0 V DC را توزیع میکند. این پیکربندی امکان سیم‌کشی مستقیم، مرتب و سازمان‌یافته چندین حسگر، عملگر و تجهیز کنترلی را بدون اشغال فضای اضافی روی ریل DIN فراهم میکند.
این ترمینال توزیع پتانسیل که به فناوری اتصال پیشرفته مجهز است، وظایف سیم‌کشی را هنگام مونتاژ و تعمیر و نگهداری ساده میکند. معماری غیرفعال آن تضمین میکند که برای عملکرد به داده‌های تصویر فرایند یا جریان E-bus نیاز نداشته باشد و صرفاً برای بهینه‌سازی توزیع توان در سمت میدان به کار رود.
| پارامتر | مشخصات |
| سازنده | BECKHOFF |
| مدل دقیق | EL9184 |
| نوع محصول | ترمینال توزیع پتانسیل |
| نوع محفظه | محفظه HD (تراکم بالا) |
| عرض محفظه | ۱۲ mm |
| جنس محفظه | پلی‌کربنات |
| پارامتر | مشخصات |
| ولتاژ نامی | حداکثر ۶۰ V DC |
| بار جریان هر نقطه تغذیه | حداکثر ۱۰ A |
| مصرف جریان E-Bus | ۰ mA (غیرفعال) |
| ایزولاسیون الکتریکی | ۵۰۰ V (E-bus / پتانسیل فیلد) |
| عرض بیت در تصویر فرایند | 0 |
| پارامتر | مشخصات |
| فناوری اتصال | اتصال مستقیم (تکنیک پوش‌این) |
| تعداد نقاط اتصال | ۱۶ (۸ x ۲۴ V، ۸ x ۰ V) |
| ۰٫۰۸ تا ۱٫۵ mm² (AWG ۲۸ تا ۱۶) | سطح مقطع سیم تکرشتهای |
| ۰٫۲۵ تا ۱٫۵ mm² (AWG ۲۲ تا ۱۶) | سطح مقطع سیم رشتهای |
| ۰٫۱۴ تا ۰٫۷۵ mm² (AWG ۲۶ تا ۱۹) | سطح مقطع وایرشو |
| طول لخت‌کردن سیم | ۸ تا ۹ mm |
| پارامتر | مشخصات |
| ابعاد (W x H x D) | ۱۲ mm x ۱۰۰ mm x ۶۸ mm |
| ابعاد (عرض x ارتفاع x عمق) | تقریباً ۶۰ g |
| دمای کارکرد | -۲۵ تا +۶۰ درجه سانتی‌گراد |
| دمای نگهداری | -۴۰ تا +۸۵ درجه سانتی‌گراد |
| نصب | ریل DIN ۳۵ میلی‌متری (مطابق با EN 60715) |
| اتصال نصب کنارهم | اتصال شیار و کلید دوگانه |
| نقاط ترمینال | عملکرد |
|---|---|
| ۱ تا ۸ | نقاط توزیع ۲۴ V DC (اتصال نقاط تغذیه داخلی) |
| ۹ تا ۱۶ | نقاط توزیع ۰ V DC (اتصال نقاط تغذیه داخلی) |
| نوع گواهی | جزئیات |
| CE | مطابق |
| UL | دارای تأییدیه cULus |
| نشان‌گذاری ضدانفجار ATEX | II 3 G Ex nA IIC T4 Gc |
