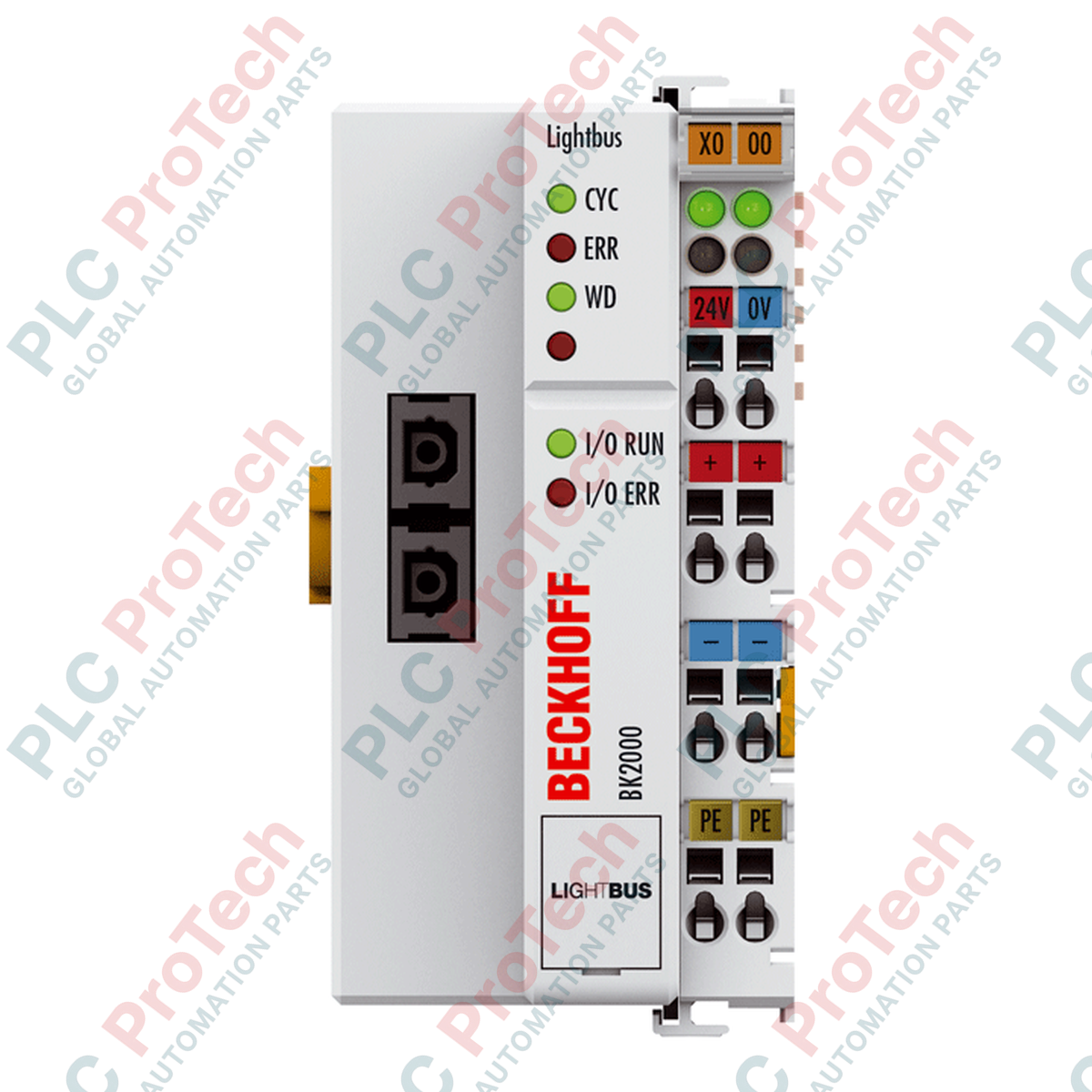

کوپلر اقتصادی Lightbus Beckhoff BK2010

توضیحات

Beckhoff BK2010 برای یکپارچه‌سازی گره‌های ورودی/خروجی ماژولار با شبکه‌های فیبر نوری پرسرعت طراحی شده و اتصال مطمئنی میان سیستم فیلدباس Lightbus و ترمینال‌های الکترونیکی Bus Terminal برقرار می‌کند. این کوپلر باس اقتصادی می‌تواند حداکثر ۲۵۶ سیگنال ورودی دیجیتال و ۲۵۶ سیگنال خروجی دیجیتال را در حداکثر ۶۴ ترمینال باس ماژولار پردازش کند. این واحد به ایزولاسیون الکتریکی داخلی با ولتاژ نامی ۵۰۰ ولت مؤثر بین K-bus داخلی و ولتاژ تغذیه مجهز است و از معماری اصلی کنترل در برابر اختلالات الکتریکی سمت میدان محافظت می‌کند. این دستگاه جمع‌وجور و پویا برای نصب روی ریل DIN در تابلوهای کنترل با فضای محدود طراحی شده است.

ویژگی‌های کلیدی

• یکپارچه‌سازی کارآمد فیلدباس: سازگاری کامل با سیستم Beckhoff Lightbus که با نرخ انتقال ثابت ۲٫۵ مگاباد کار می‌کند.
• مقیاس‌پذیری ماژولار: پشتیبانی از اتصال مستقیم حداکثر ۶۴ ترمینال بلوک K-bus، با قابلیت پیکربندی خودکار از طریق نرم‌افزار KS2000.
• کنتاکت‌های تغذیه یکپارچه: کنتاکت‌های تغذیه ۲۴ ولت DC/AC دوکاناله با قابلیت تحمل جریان پیوسته تا ۱۰ آمپر.
• ایزولاسیون مستحکم: ایزولاسیون گالوانیکی آزموده‌شده با ولتاژ ۵۰۰ ولت مؤثر که منطق K-bus را از مدارهای توان میدانی جدا می‌کند.
• فرم‌فکتور جمع‌وجور: محفظه استاندارد قابل نصب روی ریل DIN با درجه حفاظت IP20، مناسب برای محیط‌های صنعتی تمیز.

کاربردهای صنعتی

• بسته‌بندی و جابه‌جایی مواد: پردازش محلی و پرسرعت حسگرها و عملگرها از طریق حلقه‌های فیبر نوری.
• اتوماسیون ماشین‌ابزار: گره‌های کنترل دیجیتال توزیع‌شده که به انتقال نوری مقاوم در برابر نویز نیاز دارند.
• سیستم‌های کنترل فرایند: یکپارچه‌سازی خطوط مونتاژ، که در آن گره‌های ورودی/خروجی محلیِ ایزوله خطر ایجاد حلقه‌های زمین را کاهش می‌دهند.

مشخصات فنی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

BK2010 نسخه اقتصادی کوپلر استاندارد Lightbus مدل BK2000 است. توجه داشته باشید که BK2010 حداکثر جریان ۰٫۵ آمپر را روی K-bus داخلی فراهم می‌کند. اگر پیکربندی فیزیکی I/O شما (کل توان موردنیاز ماژول‌های ترمینال KL متصل) از ۰٫۵ آمپر بیشتر باشد، برای جلوگیری از افت سیستم باید یک ترمینال منبع تغذیه کمکی KB1112 یا نمونه مشابه نصب کنید، یا به BK2000 استاندارد ارتقا دهید. پارامترها را می‌توان با استفاده از رابط پیکربندی سریال KS2000 بررسی و تغییر داد.

نکات مشکل‌ساز کاربردی و یادداشت‌های مهندسی

از آنجا که Lightbus از لینک‌های فیبر نوری (فیبرهای نوری پلیمری) استفاده می‌کند، در صورت تند بودن شعاع خم، تضعیف سیگنال ممکن است رخ دهد. هنگام نصب در تابلو، همیشه حداقل شعاع خم ۳۰ میلی‌متر را برای خطوط فیبر نوری استاندارد رعایت کنید. همچنین، صفحات جلویی کانکتورهای نوری را تمیز نگه دارید؛ گردوغبار معلق در فضاهای صنعتی می‌تواند روی تجهیزات نوری فرستنده و گیرنده بنشیند و به خطاهای ارتباطی یا افت کامل لینک منجر شود.

نکات راه‌اندازی و سیم‌کشی

اطمینان حاصل کنید که اگر منبع تغذیه سیستم ۲۴ ولت DC در کنار درایوهای کنترل دور AC با فرکانس بالا استفاده می‌شود، از طریق فیلتر مناسب خط عبور داده شده باشد. اتصال زمین ریل DIN اهمیت حیاتی دارد: پایه نصب یکپارچه کوپلر، مسیر مرجع زمین را ایجاد می‌کند. بررسی کنید که ریل تمیز، بدون رنگ و به‌درستی به نقطه ستاره‌ای ارت حفاظتی سیستم متصل شده باشد.
