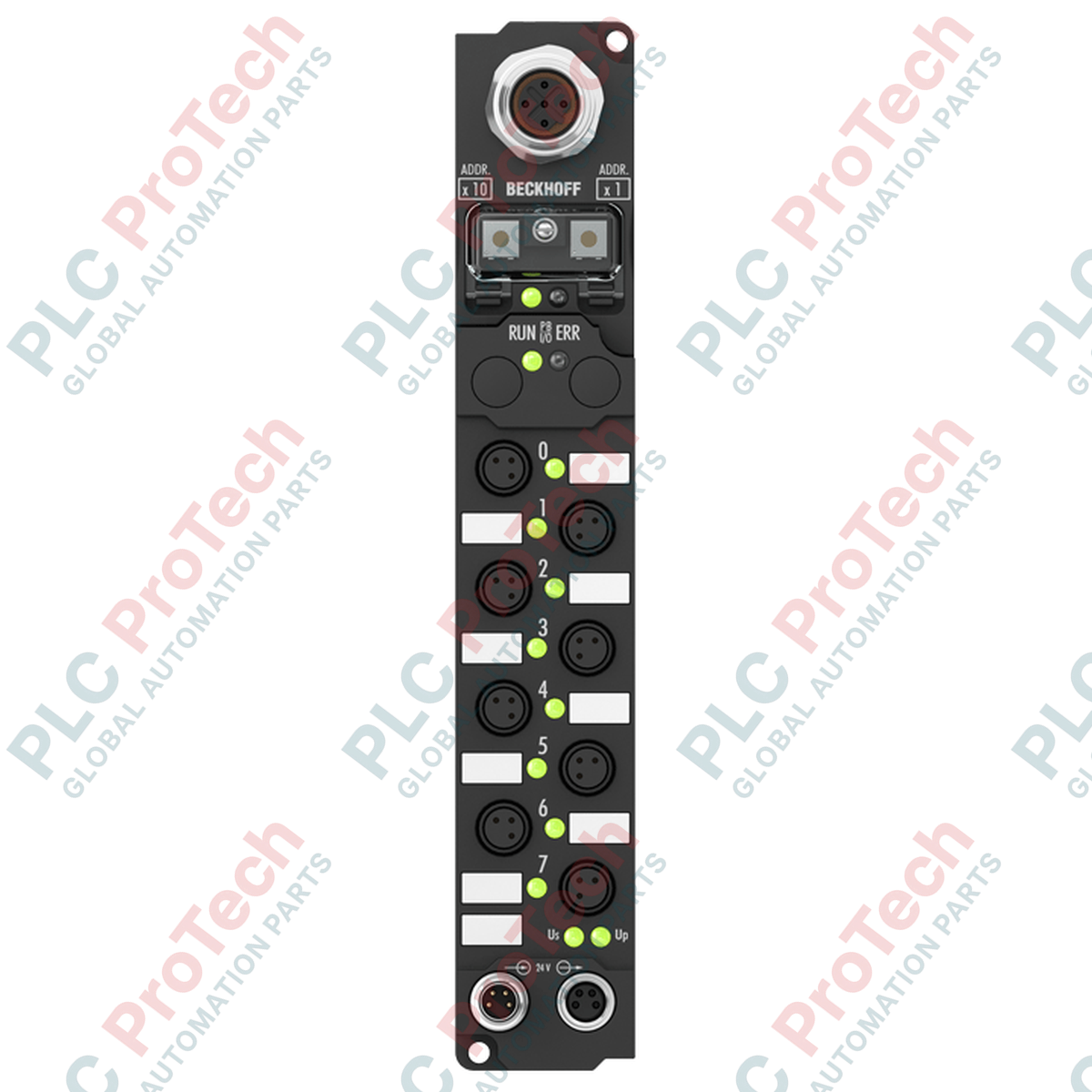

مدیریت سیگنالهای دیجیتال غیرمتمرکز در معماریهای فیلدباس RS485، نقش اصلی BECKHOFF IP2300-B800 است؛ این ماژول فیلدباس مقاوم برای نصب مستقیم روی ماشین طراحی شده است. این ماژول کمحجم، ورودیها و خروجیهای دیجیتال را یکپارچه میکند و امکان مدیریت متراکم I/O محلی را بدون نیاز به کابینت کنترل الکتریکی فراهم میسازد. این دستگاه با بهرهمندی از ارتباط RS485 داخلی، بهطور یکپارچه با کنترلرهای میزبان صنعتی ارتباط برقرار میکند و سیگنالهای فیلد را با تأخیر کم پردازش میکند. ساختار فیزیکی آن بر پایه سوکتهای اتصال مقاوم M8 است که مقاومت محیطی بالا و سازوکارهای قفل ایمن را برای محیطهای صنعتی فراهم میکنند.
| پارامتر | مقدار مشخصات |
|---|---|
| سازنده | BECKHOFF |
| شماره مدل | IP2300-B800 |
| نوع دستگاه | جعبه فیلدباس (I/O غیرمتمرکز) |
| رابط ارتباطی | RS485 |
| ورودیهای دیجیتال | ۴ کانال (۲۴ ولت DC) |
| زمان فیلتر ورودی | ۳ میلیثانیه |
| خروجیهای دیجیتال | ۴ کانال (۲۴ ولت DC) |
| ظرفیت جریان خروجی | ۰٫۵ آمپر برای هر کانال |
| سوکتهای اتصال | کانکتورهای گرد M8 (قطر ۸ میلیمتر) |
| ولتاژ تغذیه نامی | ۲۴ ولت DC (۱۵٪- / ۲۰٪+) |
| دمای کارکرد | ۰ تا ۵۵+ درجه سانتیگراد |
| دمای نگهداری | ۲۵- تا ۸۵+ درجه سانتیگراد |
| درجه حفاظت در برابر نفوذ | IP67 (هنگامی که همه اتصالات بهطور کامل جفت یا آببندی شده باشند) |
| وزن حمل (محاسبهشده) | ۲٫۰ کیلوگرم |
| ابعاد بستهبندی (محاسبهشده) | ۱۸۰ × ۱۰۰ × ۶۰ میلیمتر |
این واحد پیکربندیشده با RS485، یکپارچهسازی با گذرگاه سریال فیزیکی را فراهم میکند. هنگام انتقال از شبکههای فیلدباس قدیمیتر یا مهاجرت به معماریهای مبتنی بر اترنت، توجه داشته باشید که این ماژول بدون تغییر کوپلر شبکه نمیتواند مستقیماً به EtherCAT (مانند سری EP) تبدیل شود. پیش از نهاییکردن یکپارچهسازی، مطمئن شوید کنترلکننده اصلی شما از فریمهای استاندارد Modbus RTU یا پروتکل سریال استاندارد Beckhoff پشتیبانی میکند.
با وجود برخورداری محفظه از درجه حفاظت IP67، باید شرایط حرارتی مدیریت شود. در تابلوهای کاملاً محصور یا مناطق محیطی با دمای بالا در نزدیکی موتورها، بارهای پیوسته ۰٫۵ آمپری روی هر چهار کانال خروجی بهطور همزمان، گرمای موضعی داخلی ایجاد میکنند. برای جلوگیری از کاهش توان حرارتی یا خاموششدن درایور خروجی، مطمئن شوید ماژول روی یک سطح یا شاسی فلزی نصب شده است که بهعنوان هیتسینک طبیعی عمل میکند.
همیشه بررسی کنید که سگمنت شبکه RS485 بهدرستی ترمینیشن شده باشد. در انتهای خط فیزیکی گذرگاه، باید یک مقاومت ترمینیشن ۱۲۰ اهمی بین خطوط تفاضلی RX/TX قرار گیرد. برای به حداقل رساندن تداخل الکترومغناطیسی (EMI) روی خط ارتباط سریال، کابلهای سیگنال M8 را از خطوط برق موتورهای پرقدرت جدا نگه دارید.
پیش از آغاز نصب فیزیکی، سیمکشی یا پیکربندی شبکه، همه منابع برق را ایزوله کنید. تخلیهنشدن کامل شبکههای برق DC مرتبط میتواند موجب ایجاد ناگهانی قوس الکتریکی شود، به اجزای خروجی حالتجامد داخلی آسیب برساند و باعث خرابی برد ارتباطی شود.
Fieldbus Box را با استفاده از پیچهای M4 مستقیماً روی شاسی ماشین یا صفحه نصب کنید و مطمئن شوید سطح صاف است تا از واردشدن تنش مکانیکی به محفظه پلاستیکی جلوگیری شود.
درپوش محافظ محفظه کلید چرخشی را بردارید و پیش از بستن درپوش، شناسه گره RS485 را مطابق طرح شبکه فیزیکی خود تنظیم کنید.
کابلهای ارتباط سریال RS485 را وصل کنید و اتصالات رزوهای M8 را محکم کنید تا آببندی IP67 تضمین شود.
اتصالات ورودی و خروجی M8 را سیمکشی کنید. برای جلوگیری از نفوذ رطوبت، هر درگاه بلااستفاده M8 را با درپوش پیچی IP67 محافظت کنید.
منبع تغذیه کمکی ۲۴ ولت DC را وصل کنید، روشنشدن صحیح LEDهای تشخیصی را بررسی کنید و از کنترلکننده میزبان یک اسکن شبکه اجرا کنید.
