ELM3602-0000

BECKHOFF

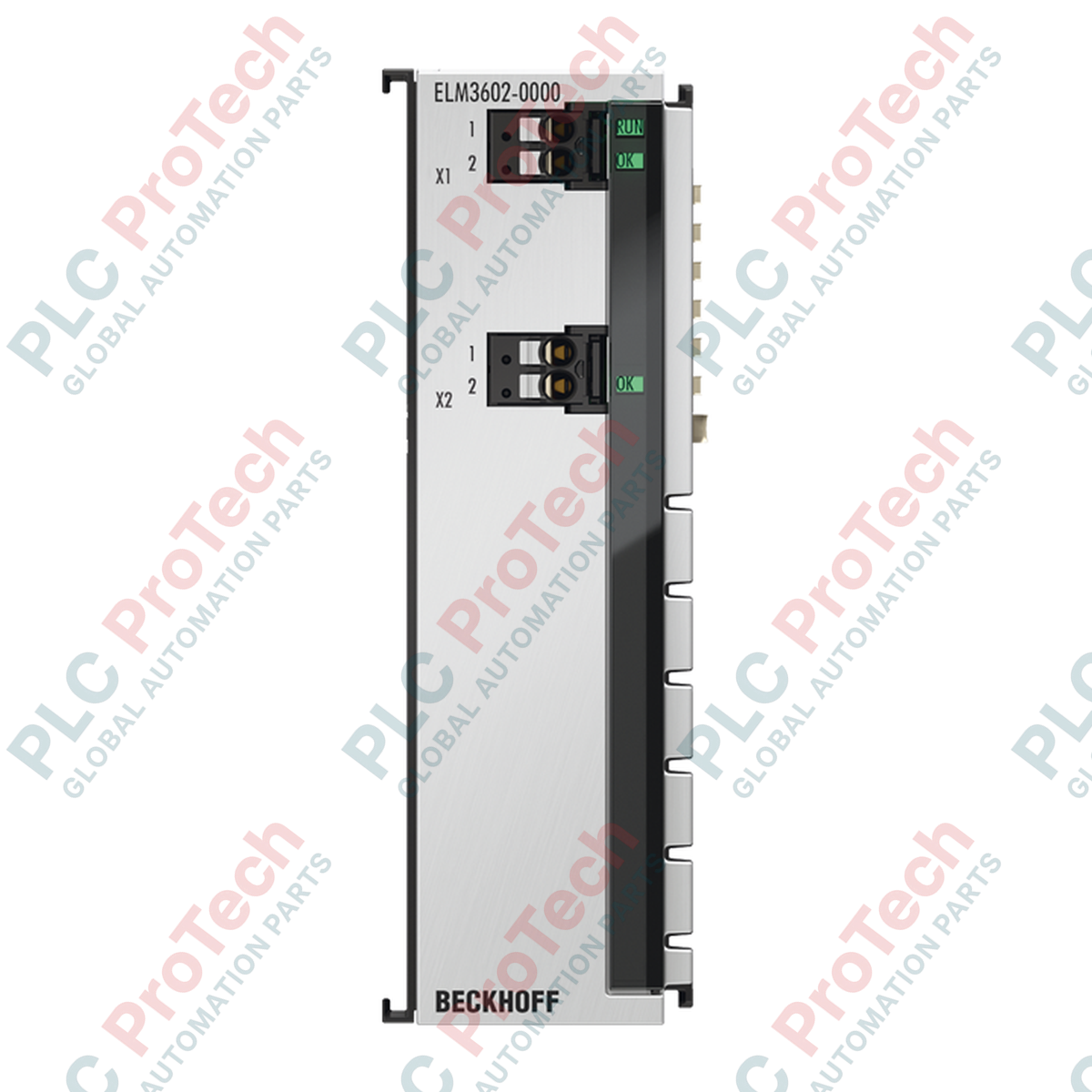

ترمینال EtherCAT بکهوف ELM3602-0000

SKU ELM3602-0000

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF
  • شماره محصول: ELM3602-0000
  • Origin آلمان
  • نوع محصول: ترمینال‌های EtherCAT
  • پرداخت: حواله بانکی (T/T)، وسترن یونیون
  • وزن: 0.35 kg
  • ابعاد: 30 mm x 100 mm x 95 mm
  • بندر حمل و نقل: شیامن
  • گارانتی: ۱۲ ماه

Tags

EtherCAT Terminals
تعداد
Call sales Contact

Product Description

توضیحات

BECKHOFF ELM3602-0000 یک ترمینال ورودی آنالوگ EtherCAT دوکاناله است که برای اندازه‌گیری سیگنال حسگرهای IEPE و شتاب‌سنج‌ها طراحی شده است. این ترمینال دقیق که درون محفظه فلزی بادوام از جنس زینک دایکاست ساخته شده، وضوح 24 بیتی ارائه می‌دهد و از حداکثر نرخ نمونه‌برداری هم‌زمان 50 ksps برای هر کانال، با ضریب اُورسَمپلینگ قابل انتخاب تا 100، پشتیبانی می‌کند. این محصول برای یکپارچه‌سازی در شبکه‌های اتوماسیون صنعتی EtherCAT مهندسی شده و دریافت مطمئن داده را برای پایش ارتعاش، تحلیل صوتی و کاربردهای حسگری با دقت بالا فراهم می‌کند.

این ترمینال اندازه‌گیری به قابلیت‌های پیشرفته پردازش سیگنال مجهز است که شامل محاسبه TrueRMS، فیلترهای عددی آزاد، عملکردهای PeakHold، بلوک‌های انتگرال‌گیر و مشتق‌گیر و مقیاس‌بندی غیرخطی می‌شود. قابلیت‌های تشخیص اتصال، مانند شناسایی قطعی سیم و اتصال کوتاه، به تضمین قابلیت اطمینان عملیاتی کمک می‌کنند؛ درحالی‌که کلاک‌های توزیع‌شده، زمان‌بندی همگام را در سراسر شبکه با دقتی به‌مراتب بهتر از 1 میکروثانیه فراهم می‌کنند.

ویژگی‌ها

  • ترمینال ورودی آنالوگ 2 کاناله بهینه‌شده برای حسگرهای IEPE و شتاب‌سنج‌ها
  • تبدیل 24 بیتی با وضوح بالا، شامل بیت علامت
  • حداکثر نرخ نمونه‌برداری هم‌زمان 50 ksps برای هر کانال
  • ضریب اُورسَمپلینگ قابل انتخاب از 1 تا 100
  • قابلیت‌های داخلی پیشرفته شامل TrueRMS، PeakHold و فیلترهای عددی آزاد
  • پشتیبانی از کلاک‌های توزیع‌شده برای همگام‌سازی زمانی با دقت بالا (<< 1 µs)
  • تشخیص داخلی اتصال برای شناسایی قطعی سیم و اتصال کوتاه
  • محفظه فلزی مقاوم از جنس زینک دایکاست با LEDهای سیگنال یکپارچه

کاربردها

  • پایش ارتعاش و عیب‌یابی سلامت ماشین
  • آزمون‌های صوتی و سازه‌ای با فرکانس بالا
  • دریافت پویا‌ی سیگنال در ماشین‌آلات صنعتی
  • راه‌اندازی‌های اندازه‌گیری آزمایشگاهی دقیق و میز آزمون

مشخصات فنی

عمومی

پارامتر مشخصات
تولیدکننده BECKHOFF
مدل دقیق ELM3602-0000
نوع محصول ترمینال EtherCAT
جنس محفظه زینک دایکاست
فرم طراحی محفظه فلزی با LEDهای سیگنال

سیگنال و ورودی/خروجی

پارامتر مشخصات
تعداد کانال‌ها 2
فناوری IEPE، اندازه‌گیری ولتاژ
نوع سیگنال تک‌سر
تفکیک‌پذیری 24 بیت (شامل علامت)
حداکثر نرخ نمونه‌برداری حداکثر 20 µs / 50 ksps برای هر کانال، به‌طور هم‌زمان
ضریب اُورسَمپلینگ n = 1…100 قابل انتخاب
مقاومت داخلی > 2 مگااهم
خطای اندازه‌گیری معمولاً < ±100 ppm / ±0.01 % در برخی محدوده‌های اندازه‌گیری (نسبت به مقدار مقیاس کامل، DC)
ضریب دمایی معمولاً < 10 ppm/K

الکتریکی
پارامتر مشخصات
مصرف جریان گذرگاه E معمولاً 460 میلی‌آمپر
ایزولاسیون الکتریکی 707 V DC (آزمون نوع) کانال/گذرگاه و کانال/SGND؛ بدون ایزولاسیون کانال/کانال
اتلاف حرارتی معمولاً 3 W

EtherCAT و ارتباطات

پارامتر مشخصات
پروتکل EtherCAT
کلاک‌های توزیع‌شده بله، دقت << 1 µs

اتصال و مکانیکی

پارامتر مشخصات
فناوری اتصال ۲ سیمه
نوع اتصال فشاری، کانکتور سرویس ۲ پین
سطح مقطع اتصال (توپر / رشته‌ای) 0.2…1.5 میلی‌متر مربع (AWG 24…14)
سطح مقطع اتصال (رشته‌ای ظریف با وایرشو) 0.25…0.75 میلی‌متر مربع (AWG 24…14)
طول لخت‌کردن سیم 8…9 میلی‌متر
نصب روی ریل DIN ۳۵ میلی‌متری مطابق EN 60715، همراه با قفل
ابعاد (W × ارتفاع × عمق) 30 میلی‌متر × 100 میلی‌متر × 95 میلی‌متر
وزن خالص تقریباً 350 گرم

محیطی

پارامتر مشخصات
محدوده دمای کاری 0…+55 درجه سانتی‌گراد
محدوده دمای نگهداری -25…+85 درجه سانتی‌گراد

راهنمای نصب

  1. پیش از کار با سخت‌افزار، اطمینان حاصل کنید که منبع تغذیه سیستم و شبکه EtherCAT کاملاً بی‌برق هستند.
  2. ترمینال ELM3602-0000 را از نظر آسیب‌های حمل‌ونقل یا پین‌های خم‌شده بررسی کنید.
  3. ترمینال را روی ریل DIN استاندارد ۳۵ میلی‌متری مطابق EN 60715 نصب کنید و مطمئن شوید سازوکار قفل به‌طور ایمن درگیر شده است.
  4. هادی‌های توپر را مستقیماً با روش فشاری متصل کنید، یا برای هادی‌های رشته‌ای ظریف دارای وایرشو از پیچ‌گوشتی و در محدوده‌های سطح مقطع مشخص‌شده استفاده کنید.
  5. برای حفظ دقت اندازه‌گیری، از اجرای صحیح اصول شیلدینگ و اتصال به زمین برای تمام کابل‌های حسگر ورودی اطمینان حاصل کنید.
  6. برق را وصل کنید و وضعیت ماژول را از طریق LEDهای سیگنال یکپارچه و نرم‌افزار مهندسی TwinCAT بررسی کنید.

انطباق و گواهی‌ها

  • CE
  • UL
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the BECKHOFF ELM3602-0000?
The BECKHOFF ELM3602-0000 is a 2-channel analog input EtherCAT Terminal specifically designed to measure IEPE sensors and accelerometers with high precision.
What is the sampling rate and resolution of the ELM3602-0000?
The BECKHOFF ELM3602-0000 provides a 24-bit resolution including sign and supports a maximum simultaneous sampling rate of 50 ksps per channel.
Does the BECKHOFF ELM3602-0000 support distributed clocks?
Yes, the BECKHOFF ELM3602-0000 supports distributed clocks with a time synchronization accuracy significantly better than 1 microsecond.
What type of housing and mounting does this terminal use?
The BECKHOFF ELM3602-0000 features a robust zinc die-cast metal housing with signal LEDs and is designed for mounting on standard 35 mm DIN rails conforming to EN 60715.
