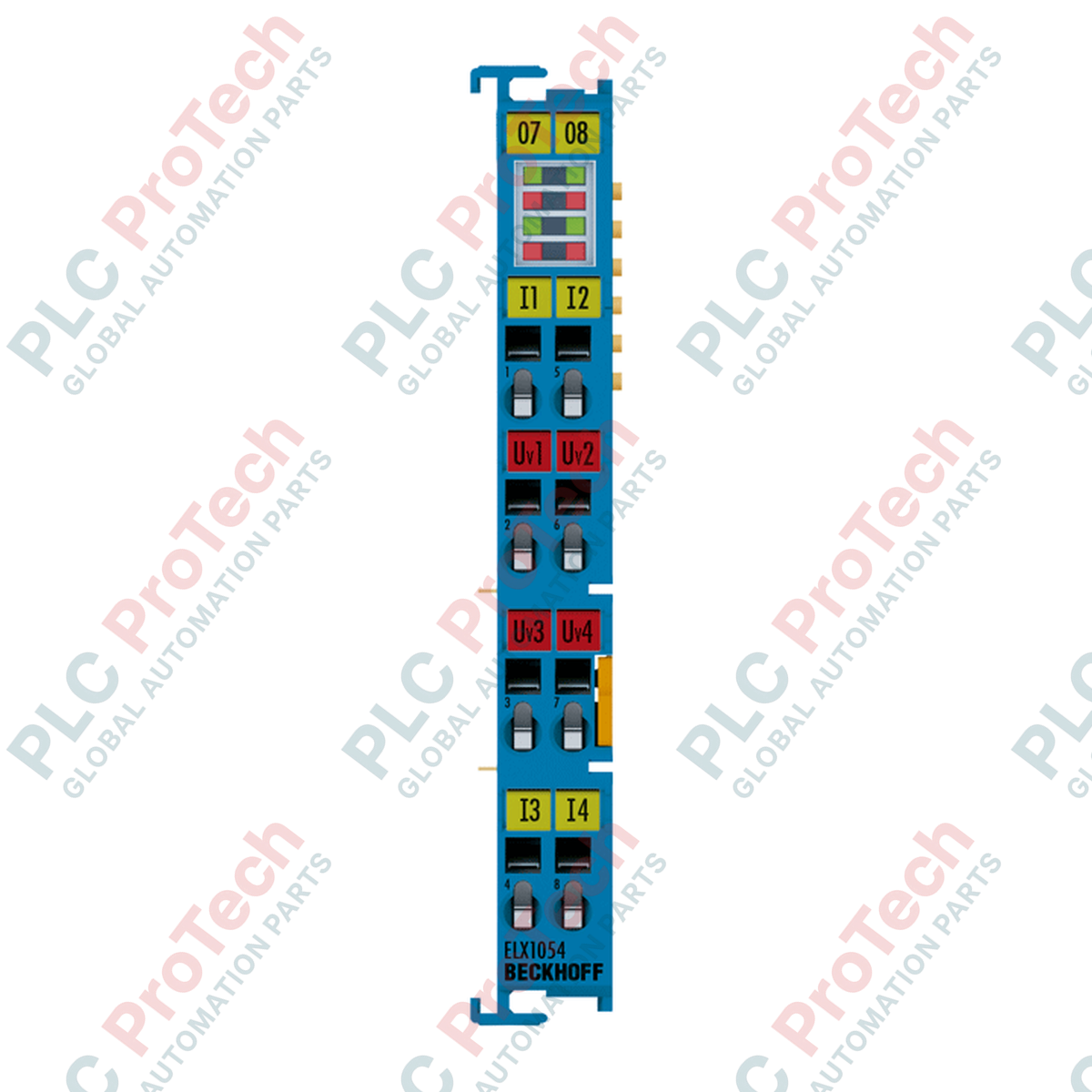

ماژول ورودی دیجیتال ذاتاً ایمن ۴ کاناله EtherCAT Terminal بکهوف ELX1054

SKU ELX1054

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: BECKHOFF
شماره محصول: ELX1054
Origin آلمان
نوع محصول: ماژول‌های ورودی دیجیتال ذاتاً ایمن
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2.0 kg
ابعاد: ۱۵۰ میلی‌متر × ۱۲۰ میلی‌متر × ۴۰ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

ترمینال EtherCAT بکهوف ELX1054 که برای دریافت سیگنال‌های ایمن ذاتی در محیط‌های خطرناک طراحی شده است، امکان اتصال مستقیم حداکثر چهار حسگر میدانی NAMUR مستقر در ناحیه 0 یا ناحیه 20 را فراهم می‌کند. این ترمینال فشرده EtherCAT، جداسازی الکتریکی با چگالی بالا و قابلیت‌های جامع عیب‌یابی را یکپارچه می‌کند و به کارخانه‌های اتوماسیون فرایندی اجازه می‌دهد سیگنال‌های میدانی را بدون موانع خارجی اضافی به سطح کنترل منتقل کنند. با ترکیب ورودی‌های ایمن ذاتی و ارتباطات EtherCAT در یک محفظه 12 mm، فضای موردنیاز روی ریل DIN را به حداقل می‌رساند و طراحی حلقه حفاظت Ex را ساده می‌کند.

ویژگی‌ها

یکپارچه‌سازی ناحیه خطرناک: دستگاه‌های میدانی Ex i را از نواحی 0/20 و 1/21 مستقیماً به شبکه EtherCAT متصل می‌کند.
مطابقت با استاندارد: کاملاً مطابق با مشخصات NAMUR طبق IEC 60947-5-6 برای پایش مطمئن وضعیت حسگر.
عیب‌یابی یکپارچه: پایش مداوم مدارهای میدانی برای تشخیص قطع کابل (جریان کمتر از 200 uA) و اتصال کوتاه (جریان بیشتر از 6.3 mA).
فرم‌فکتور فشرده: محفظه ترمینال استاندارد 12 mm که چهار کانال ورودی ایمن ذاتی مستقل را در خود جای می‌دهد.
ارتباطات پرسرعت: به‌طور مستقیم با سیستم استاندارد باس EtherCAT بکهوف یکپارچه می‌شود.

کاربردها

تأسیسات فرآوری شیمیایی و پتروشیمی که به طبقه‌بندی Ex ia نیاز دارند.
تأسیسات ذخیره‌سازی نفت و گاز، خطوط لوله و ایستگاه‌های انتقال مالکیت.
کارخانه‌های تولید دارو که ترکیبات آلی فرّار را فرآوری می‌کنند.
آسانسورهای غلات، ایستگاه‌های آسیاب و محیط‌های مستعد گردوغبار انفجاری (ناحیه 20/21).

مشخصات فنی

پارامتر	مشخصات
سازنده	Beckhoff
مدل	ELX1054
فناوری	ورودی دیجیتال (ایمن ذاتی، Ex i)
استاندارد مشخصات	NAMUR (IEC 60947-5-6)
تعداد ورودی‌ها	4
روش اتصال	دو سیمه
ولتاژ مدار باز	معمولاً 8.2 V DC
جریان سیگنال «0»	<= 1.2 mA
جریان سیگنال «1»	>= 2.1 mA
هیسترزیس سوئیچینگ	معمولاً 200 uA
جریان اتصال کوتاه	معمولاً 7 mA
حدود تشخیص خطا	I <= 200 uA (قطع کابل)، I >= 6.3 mA (اتصال کوتاه)
حداکثر فرکانس سوئیچینگ	معمولاً 5 kHz (چرخه وظیفه 50٪)
مصرف جریان E-Bus	معمولاً 70 mA
مصرف جریان کنتاکت تغذیه	معمولاً 15 mA + بار
ولتاژ تغذیه الکترونیک	24 V DC (از طریق کنتاکت‌های تغذیه از منبع تغذیه ELX9560)
دمای کارکرد	-25 تا +60 degC
دمای نگهداری	-40 تا +85 degC
رطوبت نسبی	95٪، بدون میعان
مقاومت در برابر لرزش/شوک	مطابق با EN 60068-2-6 / EN 60068-2-27
مصونیت/انتشار EMC	مطابق با EN 61000-6-2 / EN 61000-6-4
جنس	پلی‌کربنات
ابعاد (W x H x D)	12 mm x 100 mm x 68 mm
وزن حمل (محاسبه‌شده)	0.15 kg (وزن خالص: 55 g)
ابعاد بسته‌بندی (محاسبه‌شده)	150 mm x 120 mm x 40 mm
نشان‌گذاری‌های Ex	ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc، II (1)D [Ex ia Da] IIIC، I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc، [Ex ia Da] IIIC، [Ex ia Ma] I cFMus: کلاس I، II، III، بخش 1، گروه‌های A-G؛ کلاس I، بخش 2، گروه‌های A-D؛ کلاس I، ناحیه 2، AEx ec [ia Ga] IIC T4 Gc

اتصالات و رابط‌ها

اتصال ترمینال	تخصیص سیگنال
ورودی ۱ (Ex i)	ترمینال ۱ (+)، ترمینال ۵ (-)
ورودی ۲ (Ex i)	ترمینال ۲ (+)، ترمینال ۶ (-)
ورودی ۳ (Ex i)	ترمینال ۳ (+)، ترمینال ۷ (-)
ورودی ۴ (Ex i)	ترمینال ۴ (+)، ترمینال ۸ (-)

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

ELX1054 منحصراً برای کاربردهایی طراحی شده است که به پردازش سیگنال ایمنی ذاتی (Ex i) نیاز دارند. برای کاربردهای استاندارد (غیرخطرناک)، می‌توان به‌جای آن از Beckhoff EL1054 یا EL1004/EL1008 استفاده کرد. توجه داشته باشید که برای رعایت موانع ایمنی و استانداردهای ایمنی ذاتی موردنیاز، سری ELX باید با استفاده از ترمینال منبع تغذیه ELX9560 تغذیه شود. ترکیب ماژول‌های Ex i و غیر Ex i در یک سگمنت، بدون موانع جداسازی مناسب (مانند ترمینال فاصله‌گذار ELX9012)، اکیداً ممنوع است.

خطاهای رایج کاربردی و نکات مهندسی

هنگام طراحی حلقه، همیشه مطمئن شوید محاسبات حداکثر اندوکتانس (Lo) و ظرفیت خازنی (Co) با مقادیر تأییدشده Ex حسگرهای NAMUR مطابقت دارند. هنگام قرارگیری چند ماژول متراکم Ex i در کنار یکدیگر، ممکن است گرما انباشته شود. برای امکان خنک‌کاری همرفتی، فاصله استاندارد ۵۰ میلی‌متر را در بالا و پایین بلوک ترمینال حفظ کنید. تأمین‌نکردن برق 24 V DC از طریق کنتاکت‌های تغذیه ELX9560 باعث بروز خطاهای تشخیصی در سیستم TwinCAT می‌شود و خطای استاندارد قطع برق E-bus یا افت ولتاژ سمت فیلد را گزارش می‌کند.

نکات راه‌اندازی و سیم‌کشی

برای اتصال سیم‌ها، از ترمینال‌های فنری به‌همراه کابل‌های زوج‌تابیده شیلددار استاندارد دوسیمه استفاده کنید. روکش را دقیقاً به اندازه ۸ تا ۹ میلی‌متر بردارید. مطمئن شوید ترمینال‌های مثبت و منفی حلقه‌های NAMUR را جابه‌جا نکنید، زیرا این کار می‌تواند هشدارهای کاذب قطعی کابل را ایجاد کند (جریان کمتر از ۲۰۰ میکروآمپر). در TwinCAT 3، از اشیای داده فرایندی استاندارد (PDO) برای پایش بیت‌های وضعیت خطاهای تشخیصی قطعی کابل و اتصال کوتاه در هر کانال استفاده کنید تا عیب‌یابی سریع از راه دور امکان‌پذیر شود.

راهنمای نصب

هشدار بسیار مهم: خطر ولتاژ بالا. همیشه پیش از واردکردن، خارج‌کردن یا سیم‌کشی هر ترمینال سری ELX، کل تابلو کنترل را بی‌برق کنید. پیش از لمس کنتاکت‌های ترمینال، ایزولاسیون کامل را تأیید و ولتاژهای باقیمانده را اندازه‌گیری کنید. رعایت‌نکردن دقیق مقررات محلی ایمنی Ex و دستورالعمل‌های نصب Beckhoff می‌تواند باعث ایجاد جرقه الکتریکی شود و خطر تخریب ترمینال، انفجار در محیط‌های خطرناک یا آسیب شدید جسمی را به همراه داشته باشد.

ترمینال منبع تغذیه Ex مدل ELX9560 را روی ریل DIN سی‌وپنج میلی‌متری نصب کنید تا اتصالات تغذیه ایمن برقرار شوند.

ترمینال ELX1054 را در امتداد ریل راهنما به موقعیت خود بلغزانید و شیار دوگانه کنارهم و اتصال کلیدی را به‌طور ایمن درگیر کنید.

با استفاده از یک پیچ‌گوشتی دوسوی تخت استاندارد، مکانیزم فنری را فشار دهید، سیم‌های لخت‌شده حسگر NAMUR را وارد کنید و برای قفل‌شدن رها کنید.

فاصله جداسازی صحیح بین سیم‌کشی ایمنی ذاتی Ex i و کابل‌کشی استانداردِ فاقد ایمنی ذاتی را داخل داکت تابلو برقرار کنید.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

آیا می‌توان کلیدهای خشک استاندارد را به این ترمینال ورودی NAMUR متصل کرد؟

بله، می‌توان کلیدهای خشک را متصل کرد، اما باید با مقاومت‌های سری و موازی مناسب پیکربندی شوند تا آستانه‌های سوئیچینگ NAMUR را شبیه‌سازی کرده و امکان تشخیص قطع یا اتصال کوتاه کابل را فراهم کنند.

برای تغذیه مدارهای داخلی Ex i این ماژول به چه منبع تغذیه‌ای نیاز است؟

این ماژول به ترمینال منبع تغذیه Beckhoff ELX9560 نیاز دارد تا ولتاژ ایمن ذاتی و محدودیت جریان لازم را از طریق کنتاکت‌های تغذیه فراهم کند.

ماژول چگونه عیب‌یابی قطع کابل و اتصال کوتاه را انجام می‌دهد؟

ماژول به طور مداوم جریان حلقه را پایش می‌کند. جریان کمتر از ۲۰۰ میکروآمپر به عنوان قطع کابل علامت‌گذاری می‌شود، در حالی که جریان بیش از ۶.۳ میلی‌آمپر به عنوان اتصال کوتاه حلقه تشخیص داده می‌شود.

آیا می‌توان ترمینال‌های استاندارد EtherCAT را مستقیماً در کنار این ماژول Ex i نصب کرد؟

ترمینال‌های استاندارد غیر Ex i نمی‌توانند بدون ترمینال فاصله ELX9012 دقیقاً در کنار هم قرار گیرند تا جداسازی فیزیکی لازم بین مدارهای ناحیه ایمن و خطرناک تضمین شود.
