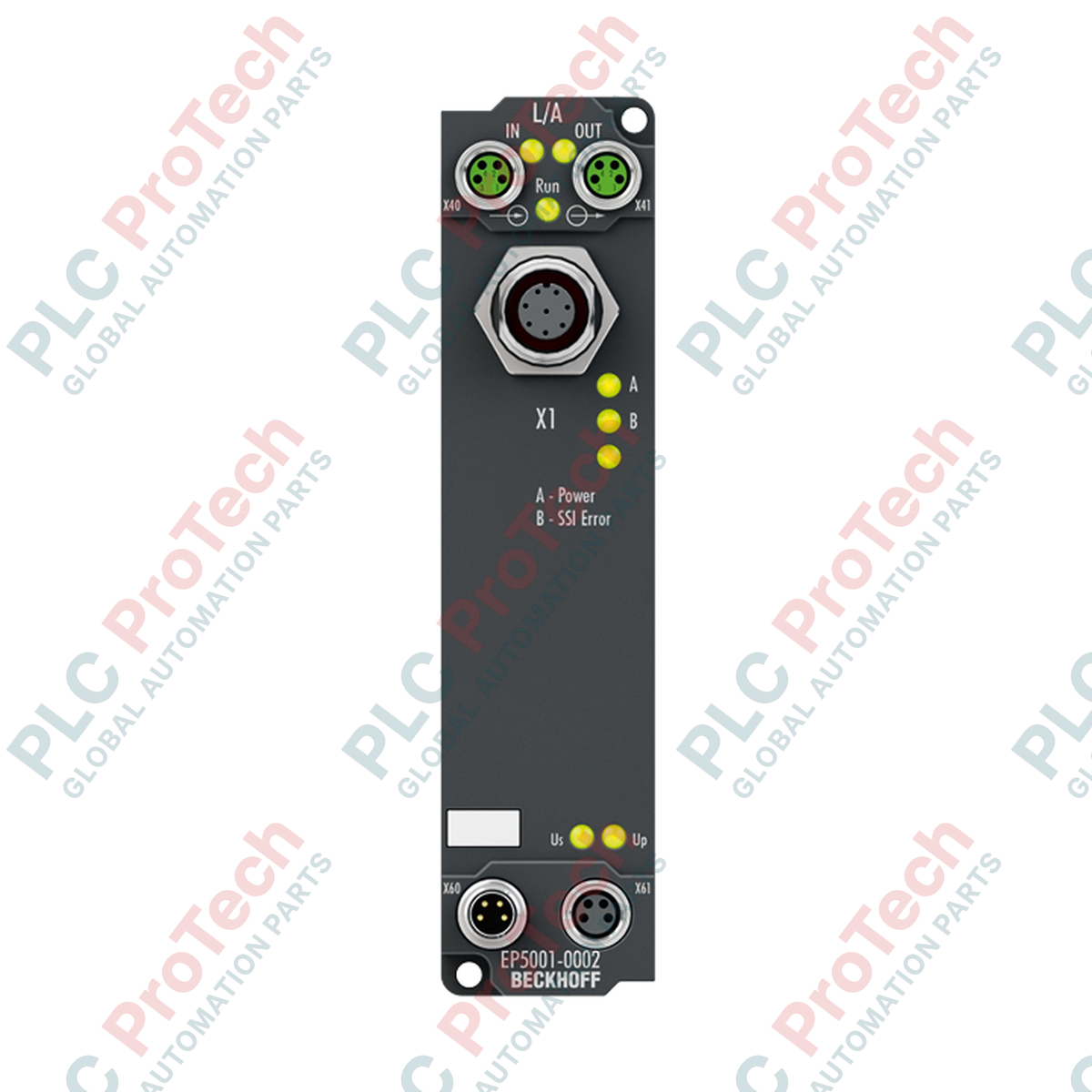

رابط انکودر SSI اترکت باکس بکهوف EP5001-0002

SKU EP5001-0002

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: BECKHOFF
شماره محصول: EP5001-0002
Origin آلمان
نوع محصول: ماژول‌های جعبه‌ای EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.165 kg
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

EP5001-0002 EtherCAT Box که برای اتصال مستقیم به انکودرهای SSI در محیط‌های میدانی سخت طراحی شده است، به‌عنوان یک ماژول رابط حسگر تک‌کاناله با عملکرد بالا عمل می‌کند. این ماژول با درجه حفاظت IP67، مقادیر موقعیت مطلق را از یک فرستنده SSI مستقیماً از طریق شبکه‌های پرسرعت EtherCAT و در زمان واقعی به کنترلر منتقل می‌کند. نصب مستقیم آن روی ماشین‌آلات، نیاز به تابلوهای کنترل محافظ و سیم‌کشی گسترده ترمینال‌ها را از بین می‌برد.

این تجهیز که برای مقاومت در محیط‌های صنعتی دشوار ساخته شده است، برای اتصال انکودر به رابط‌های کانکتور M12 و برای ارتباط فیلدباس به رابط‌های M8 مجهز است. سیگنال‌دهی تفاضلی RS422 مصونیت بسیار خوبی در برابر نویز هنگام انتقال داده با سرعت بالا فراهم می‌کند و کلاک‌های توزیع‌شده (DC) داخلی نیز هم‌زمان‌سازی دقیق با کل سامانه کنترل حرکت را پشتیبانی می‌کنند. پارامترهای عملیاتی مهم مانند نرخ بود، نوع کدگذاری و طول داده، به‌راحتی از طریق کنترلر مستر تنظیم می‌شوند.

ویژگی‌ها

رابط انکودر مطلق SSI تک‌کاناله
اتصال مستقیم EtherCAT از طریق دو سوکت پیچی محافظ‌دار M8
فناوری اتصال مقاوم با استفاده از کانکتور ۸ پین M12 برای انکودر
منبع تغذیه داخلی حسگر با ولتاژ 24 V DC و جریان حداکثر 0.5 A
انتقال سیگنال تفاضلی RS422 برای خروجی کلاک و ورودی داده
قابلیت کلاک توزیع‌شده (DC) برای اسکن هم‌زمان با دقت بالا
پارامترهای عملیاتی قابل تنظیم، شامل نرخ بود، کدگذاری و طول فریم متغیر
محفظه مقاوم آب‌بندی‌شده با استاندارد IP65/66/67، طراحی‌شده برای نصب بدون تابلو

کاربردها

سیستم‌های کنترل حرکت و موقعیت‌یابی با دقت بالا
انبارداری خودکار، لجستیک و سیستم‌های جابه‌جایی مواد
ماشین‌آلات سنگین، تجهیزات بسته‌بندی و خطوط تولید
سیستم‌های تولید برق بادی و پایش انرژی‌های تجدیدپذیر

مشخصات فنی

تعداد کانال‌ها

تولیدکننده	بکهوف
شماره قطعه / مدل	EP5001-0002
پروتکل	EtherCAT
رابط باس	۲ × سوکت M8، شیلددار، نوع پیچی
فناوری اتصال	M12، هشت‌پین
1
اتصال انکودر	D+، D-، C+، C-
ولتاژ کاری انکودر	۲۴ V DC / ۰٫۵ آمپر (تولیدشده از Us)
خروجی سیگنال (پالس)	سیگنال تفاضلی (RS422)
ورودی سیگنال (داده)	سیگنال تفاضلی (RS422)
ولتاژ نامی	۲۴ V DC (۱۵٪- / ۲۰٪+)
کلاک‌های توزیع‌شده	بله
نرخ‌های انتقال داده	متغیر تا ۱ مگاهرتز (پیش‌فرض ۲۵۰ کیلوهرتز)
ورودی سریال	عرض ۲۴ بیت (متغیر)
اتصال منبع تغذیه	ورودی تغذیه: ۱ × سوکت نری M8، چهارپین؛ پایین‌دست: ۱ × سوکت مادگی M8، چهارپین
مصرف جریان از Us	معمولاً ۱۳۰ میلی‌آمپر + تغذیهٔ حسگر (مقدار پایه ۱۲۰ میلی‌آمپر)
ایزولاسیون الکتریکی	۵۰۰ ولت
دمای کاری	۰ تا +۵۵ درجهٔ سانتی‌گراد
دمای نگهداری	-۲۵ تا +۸۵ درجهٔ سانتی‌گراد
مقاومت در برابر ارتعاش / شوک	مطابق با EN 60068-2-6 / EN 60068-2-27
مصونیت / انتشار EMC	مطابق با EN 61000-6-2 / EN 61000-6-4
درجهٔ حفاظت	IP65، IP66، IP67 (مطابق با EN 60529)
وزن	حدود ۱۶۵ گرم

اتصالات و رابط‌ها

رابط	نوع کانکتور	عملکرد
رابط باس	۲ × سوکت M8، شیلددار، نوع پیچی	درگاه‌های ورودی و خروجی EtherCAT
اتصال انکودر	۱ × M12، هشت‌پین، نوع پیچی	رابط انکودر SSI (D+، D-، C+، C- و تغذیهٔ حسگر 24 V DC)
ورودی تغذیه	۱ × نری M8، چهارپین	ورودی تغذیهٔ عملیاتی و جانبی 24 V DC
تغذیهٔ پایین‌دست	۱ × مادگی M8، چهارپین	تغذیهٔ 24 V DC را برای EtherCAT Boxهای پایین‌دست به‌صورت عبوری برقرار کنید

راهنمای نصب

برای جلوگیری از وارد شدن تنش ناشی از ارتعاش به اتصالات، EtherCAT Box را با استفاده از سوراخ‌های نصب یکپارچه روی سطحی صاف محکم کنید.
اطمینان حاصل کنید همهٔ کانکتورهای جفت‌شونده (M8 و M12) برای حفظ یکپارچگی درجهٔ حفاظت محیطی IP65/66/67، کاملاً با گشتاور مشخص‌شده سفت شده‌اند.
برای حفظ یکپارچگی سیگنال و به حداقل رساندن تداخل الکترومغناطیسی (EMI)، همیشه برای رابط فیلدباس و اتصالات انکودر SSI از کابل‌های شیلددار باکیفیت استفاده کنید.
بدنهٔ ماژول را مطابق رویه‌های استاندارد مهندسی صنعتی، در محل نصب به‌صورت موضعی زمین کنید.
