تولیدکننده: BECKHOFF
شماره محصول: EP6001-0002
کشور سازنده:آلمان
نوع محصول: ماژولهای فیلدباس EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

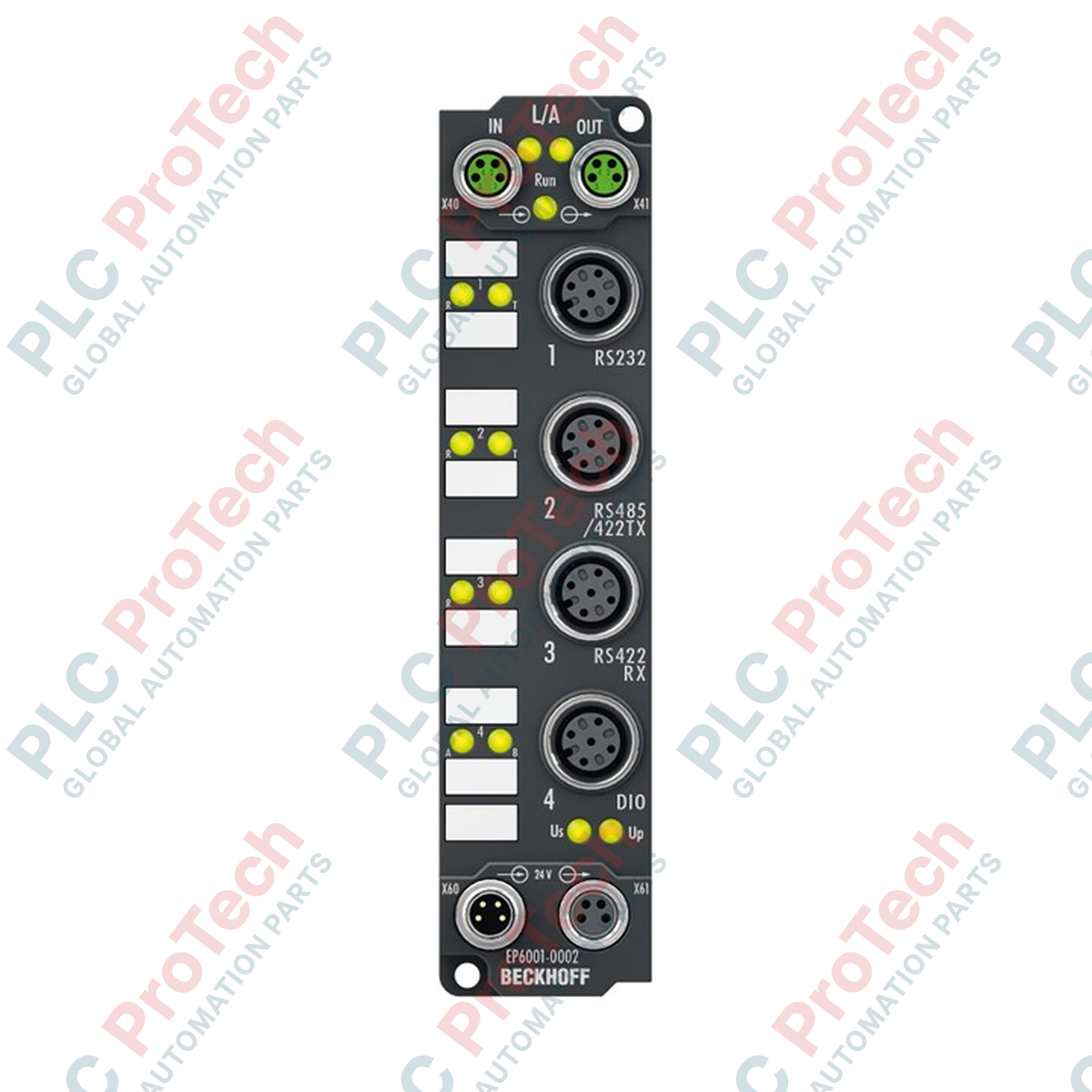

اتصال مستقیم دستگاههای سریال به شبکه EtherCAT از طریق ماژول رابط Beckhoff EP6001-0002 انجام میشود و امکان ترجمه محلی پروتکل و بافرگذاری دادهها را در محل ماشین فراهم میکند. این EtherCAT Box با درجه حفاظت IP67، رابطی تککاناله و قابل انتخاب در محل ارائه میدهد که از پروتکلهای ارتباطی RS232، RS422 یا RS485 پشتیبانی میکند. این ماژول که برای محیطهای دشوار طراحی شده است، نیاز به محفظههای محافظ را از بین میبرد و مستقیماً روی ماشین نصب میشود تا بارکدخوانهای سریال، ترازوها، قرائتگرها و حسگرهای قدیمی را متصل کند. این ماژول همچنین دارای دو کانال ورودی/خروجی دیجیتال کمکی داخلی است که میتوان هرکدام را بهطور جداگانه بهعنوان ورودی یا خروجی پیکربندی کرد و به این ترتیب مسیریابی محلی سیگنال و یکپارچهسازی حسگرها را بهینه میکند.
| پارامتر | مقدار |
|---|---|
| تولیدکننده | Beckhoff |
| شماره مدل | EP6001-0002 |
| پروتکل فیلدباس | EtherCAT |
| رابط باس | ۲ سوکت M8، شیلددار و پیچی |
| کانالهای سریال | ۱ (RS232، RS485 یا RS422 با قابلیت انتخاب جداگانه) |
| نرخهای انتقال داده | 300 to 115,200 baud (9600 baud preset; 8-bit, no parity, 1 stop bit) |
| ۳۰۰ تا ۱۱۵٬۲۰۰ بود (پیشتنظیم ۹۶۰۰ بود؛ ۸ بیت، بدون parity، یک بیت توقف) | TxD و RxD، تمامدوطرفه |
| حالت ارتباطی | کمتر از ۳٪ |
| اعوجاج بیت | RS232: ۱۵ متر؛ RS422/RS485: ۱۰۰۰ متر |
| حداکثر طول کابل | ۸۶۴ بایت (بافر دریافت)، ۱۲۸ بایت (بافر ارسال) |
| ولتاژ/جریان تغذیه حسگر | ۵ ولت DC، ۱ آمپر |
| روش اتصال سریال | M12 × 1، پنجپین، کدگذاری A |
| کانالهای کمکی دیجیتال | ۲ (هرکدام بهصورت مستقل بهعنوان ورودی یا خروجی قابل پیکربندی هستند) |
| زمان فیلتر ورودی | ۱۰ میکروثانیه (برای ورودیهای دیجیتال) |
| ولتاژهای ورودی دیجیتال | سیگنال «۰»: ۳− تا ۵+ ولت؛ سیگنال «۱»: ۱۱ تا ۳۰ ولت |
| جریان ورودی دیجیتال | معمولاً ۳ میلیآمپر (EN 61131-2، نوع ۳) |
| نوع خروجی دیجیتال / حداکثر بار | بار اهمی، القایی و لامپی؛ ۰٫۵ آمپر برای هر کانال (مقاوم در برابر اتصال کوتاه) |
| ولتاژ نامی سیستم | ۲۴ ولت DC (۱۵٪− / ۲۰٪+) |
| مصرف جریان (از Us) | معمولاً ۱۳۰ میلیآمپر + بار تغذیه حسگر |
| اتصالات منبع تغذیه | ورودی تغذیه: ۱ × M8 نر، ۴ پین؛ پاییندست: ۱ × M8 ماده، ۴ پین |
| ایزولاسیون الکتریکی | ۵۰۰ ولت RMS |
| محافظت محیطی | IP65، IP66، IP67 (مطابق با EN 60529) |
| دمای کاری / انبارش | -۲۵ تا +۶۰ درجه سانتیگراد / -۴۰ تا +۸۵ درجه سانتیگراد |
| مقاومت در برابر ارتعاش / شوک | مطابق با EN 60068-2-6 / EN 60068-2-27 |
| استانداردهای EMC | مطابق با EN 61000-6-2 / EN 61000-6-4 |
| وزن خالص | 165 g |
| وزن حمل | ۲٫۰ کیلوگرم |
| تأییدیهها | CE، UL |
| نوع کانکتور / رابط | نامگذاری پایه / ترمینال | تخصیص عملکرد / سیگنال |
|---|---|---|
| پورتهای EtherCAT (M8، ماده) | M8 ورودی | ورودی سیگنال شبکه EtherCAT |
| M8 پاییندست (خروجی) | خروجی سیگنال شبکه EtherCAT به گره بعدی | |
| ورودی تغذیه (M8، نر/ماده) | پایه ۱ / پایه ۳ | ولتاژ کنترل +24 V DC (Us) / GNDs |
| پایه ۲ / پایه ۴ | تغذیه جانبی +24 V DC (Up) / GNDp | |
| پورت سریال و ورودی/خروجی (M12، کدگذاری A) | پایههای ۱ تا ۵ | RxD/TxD (RS232) یا RxD/TxD +/- (RS485/422)، زمین و کانالهای ورودی/خروجی دیجیتال قابل پیکربندی |
EP6001-0002 از نظر عملکردی مشابه قطعات KL6001 (ترمینال باس) و EL6001 (ترمینال EtherCAT) نصبشونده روی ریل DIN است، اما برای محیطهای IP67 نصبشده روی ماشین، از نظر بستهبندی مهندسی شده است. توجه داشته باشید که بهدلیل تفاوت چیدمان فیزیکی پایهها بین این خانوادههای محصول، کابلکشی سریال باید مطابق نقشه پایههای رابط M12 مورد استفاده در EP6001-0002 پایانهبندی شود. اطمینان حاصل کنید که پیکربندی master اترنتکت شما (مانند TwinCAT) بهروزرسانی شده و فایل توصیف دستگاه XML (ESI) مناسب و مخصوص این جعبه IP67 را شامل میشود.
هنگام کار در حالت RS232، مطمئن شوید طول کابلکشی سریال از حد فیزیکی ۱۵ متر بیشتر نشود تا از افت سیگنال و خطاهای قالببندی جلوگیری شود. برای سیستمهای RS422 و RS485 با گستره حداکثر ۱۰۰۰ متر، مقاومتهای ترمینیشن خط یکپارچه را در نرمافزار پیکربندی کنید تا از بازتاب سیگنال جلوگیری شود. در محیطهای دارای تداخل الکترومغناطیسی شدید، مانند محیطهای حاوی درایوهای فرکانس متغیر، همیشه از کابلهای شیلددار M8 و M12 استفاده کنید که مستقیماً از طریق زبانه فلزی اتصال زمین ماژول به یک بلوک اتصال زمین با امپدانس پایین متصل شدهاند.
پیش از روشنکردن سیستم، تأیید کنید که منبع تغذیه ولتاژ کنترلی (Us) ظرفیت کافی برای تأمین جریان مصرفی ماژول پایه (۱۳۰ میلیآمپر) و بارهای حسگر کمکی متصل را دارد. پیکربندی پارامترهای انتقال داده (نرخ بود، بیتهای داده، توازن و بیتهای توقف) کاملاً در TwinCAT System Manager و درون اشیای داده فرایندی (PDO) ماژول انجام میشود. پیش از اجرای عملیات خواندن/نوشتن، مطمئن شوید این تنظیمات نرمافزاری با پیکربندی سختافزاری دستگاه نهایی مطابقت دارند.
هشدار حیاتی: رعایت الزامات ایمنی در اولویت است
همیشه پیش از插بکردن، جداکردن یا سیمکشی هرگونه اتصال EtherCAT یا سریال M12، منابع برق کمکی و سیستم ۲۴ ولت DC (Us و Up) را قطع و ایزوله کنید. دستکاری فیزیکی اتصالات در حالت زیر بار الکتریکی میتواند باعث جرقهزدن کنتاکتها، خرابی میانافزار یا آسیب فیزیکی برگشتناپذیر به مدارهای گیرنده داخلی ماژول شود.
EP6001-0002 را با استفاده از دو پیچ M3 از طریق گوشوارههای نصب یکپارچه، روی سطحی تمیز و صاف از قاب دستگاه نصب کنید. تماس الکتریکی زبانه فلزی اتصال زمین در قسمت پشتی را با سطح زمینشده دستگاه به حداکثر برسانید.
کابل ورودی شبکه EtherCAT را به سوکت M8 با برچسب «IN» وصل کنید. سوکت پاییندست M8 با برچسب «OUT» را به جعبههای EtherCAT بعدی در زنجیره متصل کنید. برای تضمین آببندی کامل، همه حلقههای پیچی M8 را مطابق مشخصات سازنده سفت کنید.
کابلهای دستگاه سریال و ورودی/خروجی دیجیتال را به رابطهای مادگی M12 مربوطه وصل کنید. برای محکمکردن کانکتورهای کدگذاریشده M12 نوع A و حفظ درجه آببندی IP67، گشتاور یکنواخت اعمال کنید.
منبع سیستم ۲۴ ولت DC و برق کمکی را وصل کنید. در TwinCAT اسکن سختافزاری آنلاین را انجام دهید تا گره جدید شناسایی شود، پروتکل ارتباطی موردنیاز را از طریق ثباتهای CoE پیکربندی کنید و پیامرسانی فیلدباس را آغاز کنید.
