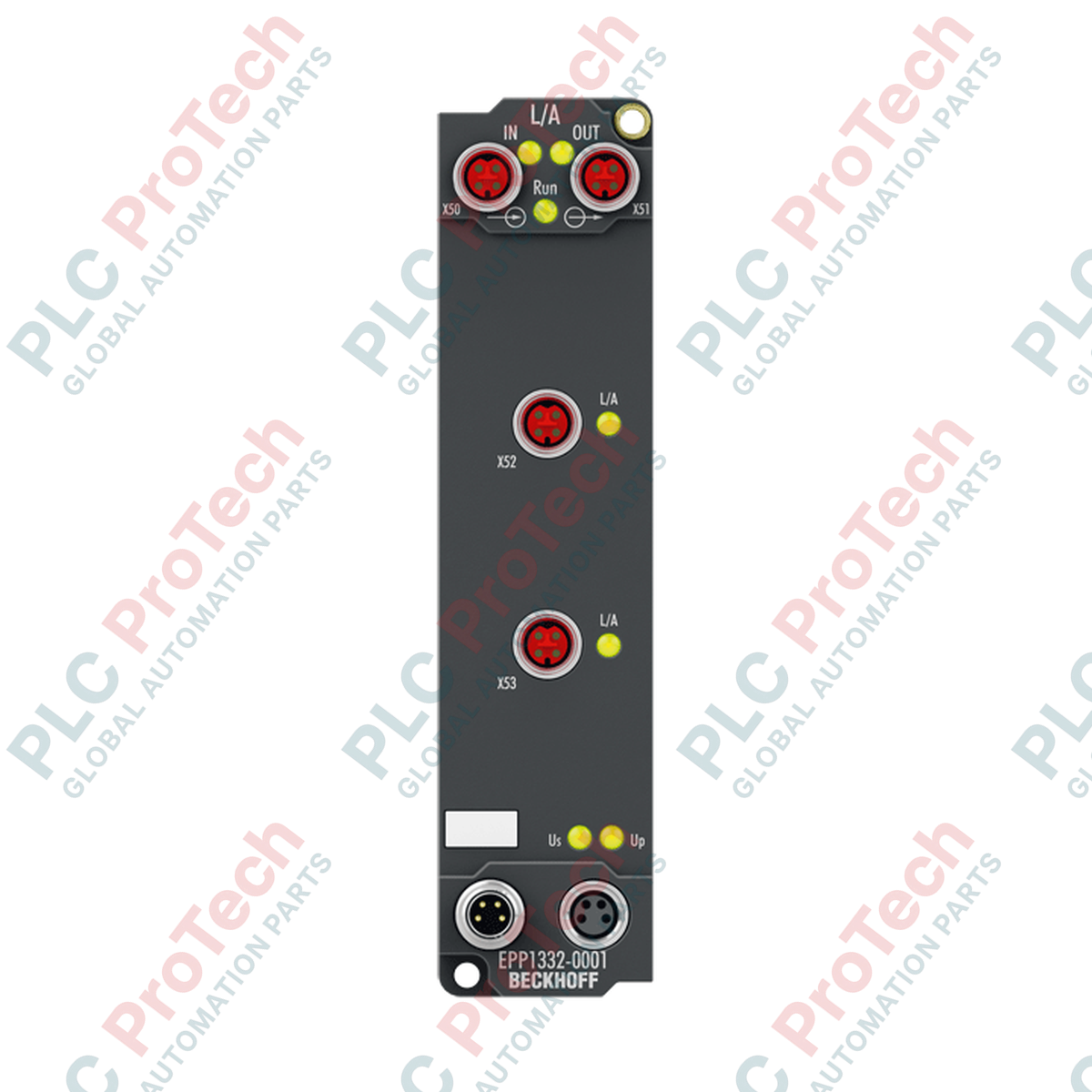

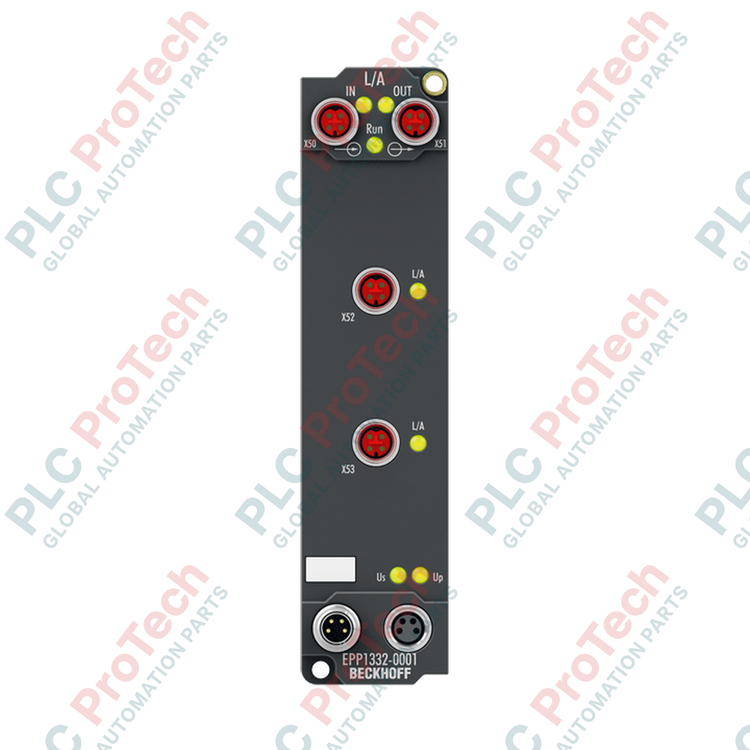

مدیریت مسیریابی سیگنال و سطوح توان در توپولوژیهای غیرمتمرکز با این جعبه اتصال اختصاصی ساده میشود. Beckhoff EPP1332-0001 یک باکس تخصصی EtherCAT P است که شبکههای EtherCAT P را منشعب میکند و همزمان ولتاژ حیاتی سیستم/حسگر (Us) و ولتاژ تجهیزات جانبی/عملگر (Up) را بازتازهسازی میکند. این ماژول با تزریق توان ۲۴ ولت DC تازه، افت تجمعی ولتاژ در زنجیرههای طولانی پشتسرهم را جبران کرده و عملکرد پایدار گرههای پاییندست را تضمین میکند. این ماژول با مجهز بودن به کانکتورهای مقاوم M8 کدگذاریشده P، بهعنوان یک جعبه اتصال ۲پورته عمل میکند که یک خط ورودی را به سه شاخه جداگانه پاییندست تقسیم میکند و برای نصب ماشینآلات توزیعشده ایدئال است.
| پارامتر | مقدار مشخصه |
|---|---|
| تولیدکننده | Beckhoff |
| شماره مدل | EPP1332-0001 |
| پروتکل | EtherCAT P |
| رابط باس | سوکت M8، شیلددار، پیچی، کدگذاریشده P |
| تعداد کانالها | ورودی: ۱ × EtherCAT P، خروجی: ۳ × EtherCAT P |
| ولتاژ نامی تغذیه | ۲۴ ولت DC (۱۵٪− / ۲۰٪+) |
| مصرف جریان از Us | معمولاً ۱۰۰ میلیآمپر |
| حداکثر جریان عبوری تغذیه | حداکثر ۳ آمپر برای هر Us و Up، در مجموع برای همه درگاههای EtherCAT P |
| اتصال ورودی تغذیه | ورودی تغذیه: ۱ سوکت نر M8، چهارپین؛ پاییندست: ۱ سوکت ماده M8، چهارپین |
| نرخ انتقال داده | ۱۰۰ مگابیت بر ثانیه (100BASE-TX) |
| کلاکهای توزیعشده | خیر |
| حداکثر فاصله ایستگاه | 100 m |
| درجه حفاظت | IP65 / IP66 / IP67 (مطابق با EN 60529) |
| دمای عملیاتی | -۲۵ تا +۶۰ درجه سانتیگراد |
| دمای نگهداری | -۴۰ تا +۸۵ درجه سانتیگراد |
| وزن فیزیکی | حدود ۱۶۵ گرم |
| وزن حمل (محاسبهشده) | ۰٫۵۵ کیلوگرم (شامل مواد بستهبندی) |
| ابعاد (محاسبهشده) | ۱۲۰ میلیمتر × ۳۰ میلیمتر × ۲۶٫۵ میلیمتر |
| استانداردها و تأییدیهها | CE، UL |
| کانکتور / رابط | تخصیص پین / نوع | تخصیص عملکردی |
|---|---|---|
| EtherCAT P IN | M8 مادگی، ۴ پین، کدگذاریشده P | شبکه و خط تغذیه ورودی EtherCAT P |
| EtherCAT P OUT (x3) | M8 مادگی، ۴ پین، کدگذاریشده P | شبکههای شاخهای EtherCAT P در سمت پاییندست |
| Power Feed IN | M8 نری، ۴ پین | ورودی تغذیه خارجی ۲۴ ولت DC برای نوسازی Us و Up |
| Power Feed OUT | M8 مادگی، ۴ پین | عبور تغذیه کمکی به جعبه اتصال بعدی |
EPP1332-0001 منحصراً برای EtherCAT P (ادغام داده و توان در یک کابل) طراحی شده است و بدون ماژولهای تبدیل استاندارد به P (مانند EP9128) نمیتواند در زنجیرههای استاندارد و غیر P EtherCAT (سری EP) ادغام شود. تلاش برای جا زدن اجباری کابلهای استاندارد اترنت M8 به دلیل طرح کلیدگذاری محافظ اختصاصی سوکت M8 کدگذاریشده P با شکست مواجه خواهد شد.
اگرچه دستگاه از نظر فنی برای عبور حداکثر ۳ آمپر در هر مسیر تغذیه Us و Up مناسب است، کارکرد مداوم با جریان نزدیک به ۳ آمپر یا برابر آن در فضاهای بسته با دمای محیط بالا، تنش حرارتی ایجاد میکند. محاسبات پویای بودجه توان را در TwinCAT System Manager پیادهسازی کنید تا افت ولتاژ خط پیشبینی شود. پیش از تعیین گره نوسازی بعدی، همیشه مقاومت کابل را، بهویژه در کابلهای سری ZS2020 با طول زیاد، در محاسبات لحاظ کنید.
هنگام استفاده از خطوط عملگرِ پرنویز، مطمئن شوید زبانه اتصال زمین محفظه EPP1332-0001 مستقیماً به یک شینه مسی زمین با امپدانس پایین متصل است. برای جلوگیری صحیح از نفوذ، از آچار گشتاور کالیبرهشده برای اتصالات M8 استفاده کنید (معمولاً ۰٫۴ نیوتنمتر). برای حفظ درجه حفاظت IP67، درگاههای استفادهنشده باید با درپوشهای محافظ تأییدشده پوشانده شوند.
پیش از نصب یا اتصال هر کانکتور، مطمئن شوید همه منابع تغذیه اصلی و کمکی ۲۴ ولت DC (Us و Up) کاملاً بیبرق هستند. رابطهای M8 کدگذاریشده P را در حالت برقدار متصل یا جدا نکنید؛ این کار خطر ایجاد قوس الکتریکی در کنتاکتها را به همراه دارد و ممکن است به تراشههای حساس فرستندهگیرنده PHY در سمت پاییندست آسیب بزند.
EPP1332-0001 را با استفاده از سوراخهای نصب یکپارچه، محکم به شاسی دستگاه یا براکت نصب پیچ کنید. برای جلوگیری از پیچش مکانیکی محفظه، صاف بودن سطح را بررسی کنید.
کابل ورودی EtherCAT P را به درگاه M8 مربوط به EtherCAT P IN متصل کنید. مهره اتصال را با گشتاور ۰٫۴ نیوتنمتر سفت کنید.
منبع تغذیه خارجی ۲۴ ولت DC را با استفاده از کابلکشی استاندارد ۴ پین M8 به سوکت Power Feed IN متصل کنید.
شبکههای شاخهای پاییندست را به سه درگاه OUT متصل کنید. درگاههای استفادهنشده را با درپوشهای محافظ مسدود کنید.
سیستم را فعال کنید و وضعیت برق فعال و همگامسازی لینک را از طریق LEDهای تشخیصی داخلی ماژول تأیید کنید.
