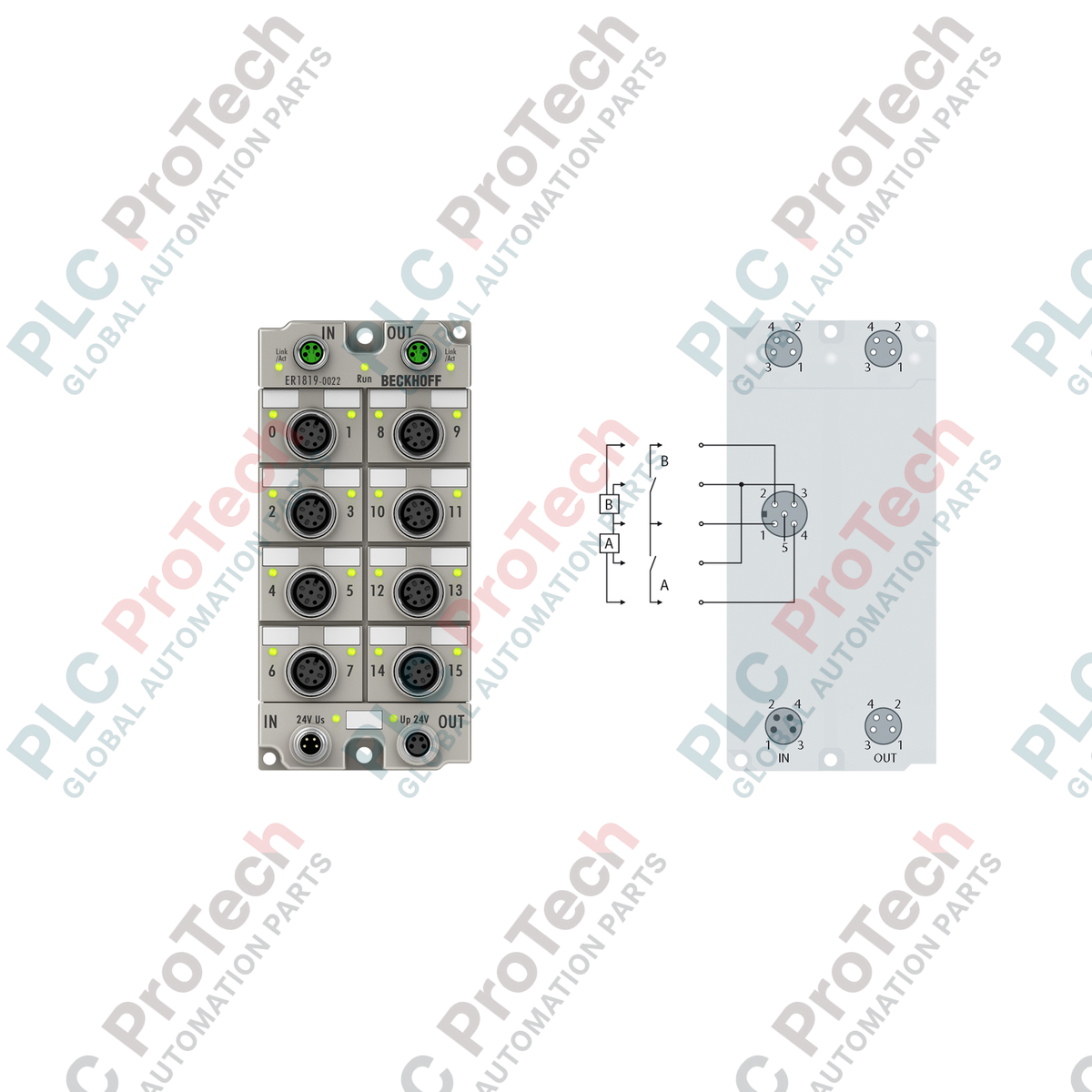

ER1819-0022

BECKHOFF

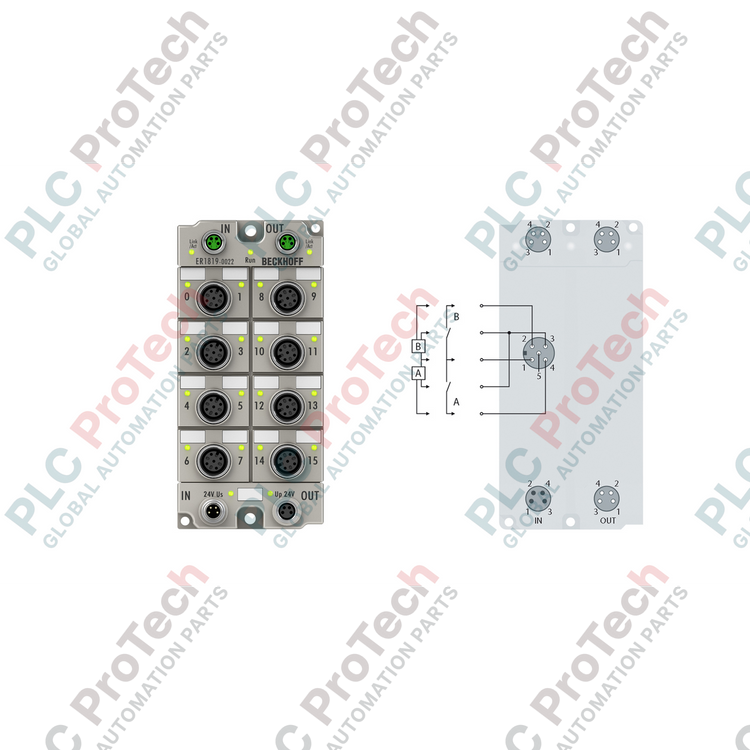

بکهوف ER1819-0022 باکس اترنت‌کَت

SKU ER1819-0022

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF
  • شماره محصول: ER1819-0022
  • Origin آلمان
  • نوع محصول: ماژول‌های جعبه‌ای EtherCAT
  • پرداخت: حواله بانکی (T/T)، وسترن یونیون
  • وزن: 0.45 kg
  • ابعاد: 60 mm x 126 mm x 26.5 mm
  • بندر حمل و نقل: شیامن
  • گارانتی: ۱۲ ماه

Tags

EtherCAT Box EtherCAT Box Modules
تعداد
Call sales Contact

Product Description

توضیحات

BECKHOFF ER1819-0022 یک EtherCAT Box صنعتی است که برای دریافت مستقیم سیگنال‌های دیجیتال از حسگرهای سطح میدان طراحی شده است. این ماژول با داشتن 16 ورودی دیجیتال، سیگنال‌های کنترلی دودویی را پردازش کرده و از طریق EtherCAT به کنترلر سطح بالاتر ارسال می‌کند. طراحی مکانیکی آن شامل بدنه‌ای مستحکم از جنس زاماک است که آن را برای نصب‌های غیرمتمرکز مستقیماً روی ماشین‌آلات و تجهیزات، در شرایطی که فضا محدود و محیط کاری دشوار است، بسیار مناسب می‌سازد.

BECKHOFF ER1819-0022 به سوکت‌های M12 پنج‌پین کدگذاری‌شده از نوع A برای اتصال سیگنال و سوکت‌های M8 برای رابط‌های تغذیه و EtherCAT مجهز است و نیاز به محفظه‌های حفاظتی جداگانه را از بین می‌برد. این دستگاه از رابط‌های حسگر نوع 1/3 طبق EN 61131-2 پشتیبانی می‌کند و دارای فیلتر ورودی سریع 10 میکروثانیه‌ای است تا پردازش سریع و قابل‌اعتماد داده را در وظایف اتوماسیون با چرخه‌های سریع تضمین کند.

ویژگی‌ها

  • 16 ورودی دیجیتال سازگار با ویژگی‌های حسگر نوع 1 و نوع 3 طبق EN 61131-2.
  • فیلتر ورودی سریع 10 میکروثانیه‌ای برای دریافت پاسخ‌گوی سیگنال.
  • بدنه زاماک با درجه حفاظت تا IP67.
  • فناوری اتصال استاندارد M12 با استفاده از سوکت‌های 5 پین، کدگذاری‌شده از نوع A.
  • کانکتورهای پیچی شیلددار M8 برای ارتباط ایمن گذرگاه EtherCAT.
  • تغذیه حسگر مقاوم در برابر اتصال کوتاه که مستقیماً از ولتاژ کنترل تولید می‌شود.
  • ایزولاسیون الکتریکی 500 ولت برای محافظت از اجزای شبکه پایین‌دست.

کاربردها

  • معماری‌های کنترل غیرمتمرکز ماشین که به یکپارچه‌سازی I/O بدون تابلوهای کنترل نیاز دارند.
  • سامانه‌های نوار نقاله، ماشین‌آلات بسته‌بندی و خطوط جابه‌جایی مواد.
  • سامانه‌های مونتاژ رباتیک که به رابط‌های حسگر سبک و نصب مستقیم نیاز دارند.
  • خطوط مونتاژ با ارتعاش بالا که در آن‌ها استفاده از ترمینال‌های سنتی عملی نیست.

مشخصات فنی

مشخصات عمومی و مکانیکی

تولیدکننده BECKHOFF
مدل ER1819-0022
جنس بدنه بدنه از جنس زاماک
درجه حفاظت IP65، IP66، IP67 (مطابق با EN 60529)
ابعاد (W × H × D) 60 میلی‌متر × 126 میلی‌متر × 26.5 میلی‌متر
وزن تقریباً 450 گرم
نصب 2 سوراخ نصب (قطر 3.5 میلی‌متر برای M3؛ قطر 4.5 میلی‌متر برای M4)

داده‌های سیگنال و الکتریکی

  • ایزولاسیون الکتریکی
    • تعداد ورودی‌ها 16 ورودی دیجیتال
    مشخصات EN 61131-2، نوع 1/3
    ولتاژ ورودی نامی 24 ولت DC (15%- / 20%+)
    ولتاژ سیگنال «0» -3 ولت تا +5 ولت (EN 61131-2، نوع 3)
    ولتاژ سیگنال «1» 11 V تا 30 V (EN 61131-2، نوع 3)
    جریان ورودی معمولاً 3 mA (EN 61131-2، نوع 3)
    زمان فیلتر ورودی 10 میکروثانیه
    تغذیه حسگر از ولتاژ کنترلی، حداکثر مجموعاً 0.5 A، مقاوم در برابر اتصال کوتاه
    مصرف جریان (US) 130 mA (بدون جریان حسگر)
    500 V

    ارتباطات و اتصالات

    پروتکل EtherCAT
    اتصال رابط باس 2 سوکت M8، شیلددار، پیچی
    اتصال ورودی 8 سوکت M12، 5 پین، کدگذاری A
    اتصال برق (ورودی) 1 سوکت نری M8، 4 پین
    اتصال برق (پایین‌دست) 1 سوکت مادگی M8، 4 پین
    ساعت‌های توزیع‌شده خیر

    محیط و استانداردها

    دمای کار -25 degC تا +60 degC
    دمای نگهداری -40 degC تا +85 degC
    مقاومت در برابر لرزش/ضربه مطابق با EN 60068-2-6 / EN 60068-2-27
    مصونیت/انتشار EMC مطابق با EN 61000-6-2 / EN 61000-6-4
    تأییدیه‌ها CE، UL

    اتصالات / رابط‌ها

    نوع رابط جزئیات عملکرد و پایه‌ها
    ورودی‌های M12 (8 سوکت) 5 پین، کدگذاری A. امکان اتصال حداکثر 2 حسگر دیجیتال به هر سوکت M12 را فراهم می‌کند.
    ورودی/خروجی EtherCAT نوع M8 سوکت‌های شیلددار 4 پین برای انتقال سیگنال باس به گره‌های مجاور و از آن‌ها.
    منبع تغذیه M8 (بالادست) کانکتور نری 4 پین برای ورودی ولتاژ کنترلی.
    منبع تغذیه M8 (پایین‌دست) کانکتور مادگی 4 پین برای انتقال ولتاژ کنترلی به ماژول‌های EtherCAT Box بعدی.

    راهنمای نصب

    1. بازرسی پیش از نصب: وضعیت فیزیکی BECKHOFF ER1819-0022 را بررسی کنید و مطمئن شوید همه حلقه‌های آب‌بندی روی اتصالات M12 و M8 سالم هستند.
    2. قطع برق: پیش از آغاز عملیات نصب یا سیم‌کشی، همه منابع تغذیه سیستم را قطع کنید.
    3. نصب: ماژول را با استفاده از سوراخ‌های نصب تعیین‌شده 3.5 mm (برای M3) یا 4.5 mm (برای M4) به یک سطح نصب صاف متصل کنید. در صورت امکان، اطمینان حاصل کنید که محفظه فلزی با سطح نصب دارای اتصال زمین، تماس الکتریکی مناسبی داشته باشد.
    4. کابل‌کشی: کابل‌های حسگر M12 و خطوط ارتباطی EtherCAT نوع M8 را متصل کنید. برای حفظ درجه حفاظت IP67، مطمئن شوید همه سوکت‌های استفاده‌نشده با درپوش محافظ پوشانده شده‌اند.
    5. اتصال منبع تغذیه: سوکت تغذیه M8 را سیم‌کشی کنید. سطوح ولتاژ را بررسی کنید تا در محدوده تحمل 24 V DC (۱۵٪− / ۲۰٪+) قرار داشته باشند.
    6. راه‌اندازی: کنترلر را روشن کنید، ماژول را در TwinCAT System Manager اسکن کنید و بررسی کنید که LEDهای وضعیت، عملکرد عادی EtherCAT را نشان دهند.
    Shipping & Returns

    Global Express Shipping

    • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
    • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
    • Worldwide Coverage: Serving over 150 countries.

    Returns & Warranty

    • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
    • 12-Month Warranty: Every industrial component is backed by our technical warranty.
    FAQ
    What is the function of the BECKHOFF ER1819-0022?
    The BECKHOFF ER1819-0022 is a decentralized 16-channel digital input EtherCAT Box designed to process 24 V DC binary signals directly at the machine level without a control cabinet.
    What connection technology is used for the inputs on the ER1819-0022?
    The BECKHOFF ER1819-0022 utilizes 5-pin, A-coded M12 connections, with 8 sockets in total, enabling the connection of up to 16 digital sensors.
    Does the ER1819-0022 support Distributed Clocks (DC)?
    No, the BECKHOFF ER1819-0022 digital input module does not support Distributed Clocks.
    What are the housing and environmental ratings for this module?
    The BECKHOFF ER1819-0022 features a heavy-duty zinc die-cast housing rated for IP65, IP66, and IP67 protection, operating in temperatures from -25 to +60 degC.
    How is the sensor supply powered in the ER1819-0022?
    In the BECKHOFF ER1819-0022, the sensors are supplied directly from the control voltage with a maximum combined current of 0.5 A, which is fully short-circuit proof.
