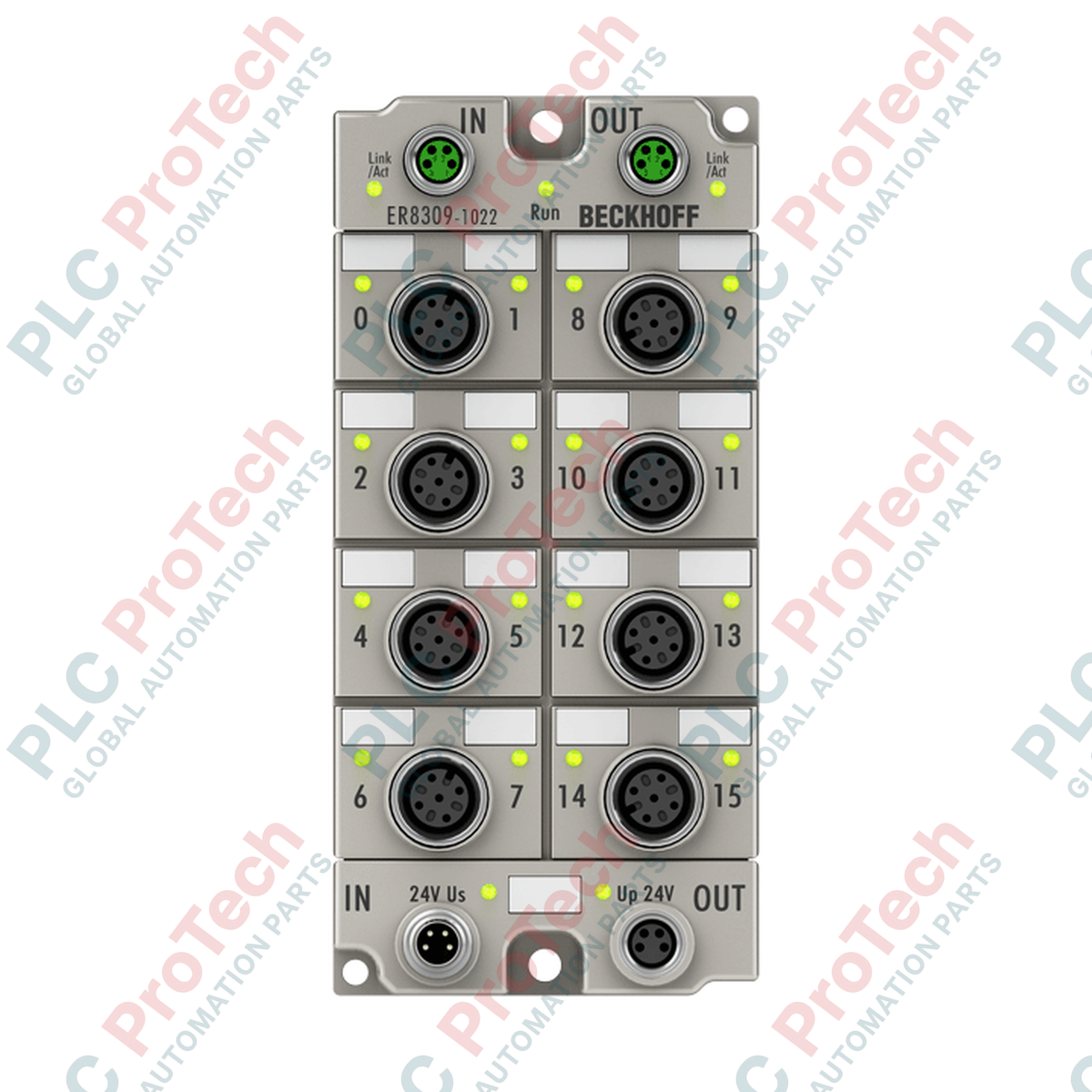

باکس EtherCAT مدل BECKHOFF ER8309-1022

SKU ER8309-1022

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF
  • شماره محصول: ER8309-1022
  • Origin آلمان
  • نوع محصول: ماژول‌های جعبه‌ای EtherCAT
  • پرداخت: حواله بانکی (T/T)، وسترن یونیون
  • وزن: 0.45 kg
  • بندر حمل و نقل: شیامن
  • گارانتی: ۱۲ ماه

Tags

EtherCAT Box Modules EtherCAT Boxes
تعداد
Call sales Contact

Product Description

توضیحات

BECKHOFF ER8309-1022 یک EtherCAT Box چندمنظوره است که برای نصب مستقیم در فیلد و محیط‌های صنعتی دشوار طراحی شده است. این ماژول با یکپارچه‌سازی ترکیبی انعطاف‌پذیر از کانال‌های دیجیتال، آنالوگ و کانال‌های تخصصی مدولاسیون پهنای پالس (PWMi) کنترل‌شونده با جریان در یک واحد فشرده، امکان دریافت و کنترل غیرمتمرکز سیگنال‌های فیزیکی را بدون نیاز به تابلو برق فراهم می‌کند.

این واحد از طریق کانکتورهای پیچی M8 شیلددار، ارتباط مستقیم با شبکه صنعتی EtherCAT برقرار می‌کند و یکپارچگی سیگنال و نرخ‌های انتقال بالا را حفظ می‌کند. معماری تخصصی آن ورودی‌ها/خروجی‌های دیجیتال، ورودی‌های آنالوگ جریانی استاندارد، یک خروجی آنالوگ و یک خروجی PWMi با فرکانس بالا را ترکیب می‌کند تا دستگاه‌های فیلد پیچیده مانند شیرهای تناسبی، حسگرها و عملگرها را از یک نقطه غیرمتمرکز واحد مدیریت کند.

ویژگی‌ها

  • پردازش چندسیگناله با یکپارچگی بالا که نیاز به جعبه‌های ورودی/خروجی تخصصی مجزا را به حداقل می‌رساند.
  • ۸ کانال دیجیتال که هرکدام به‌صورت مستقل به‌عنوان ورودی یا خروجی قابل تنظیم هستند.
  • ۲ ورودی آنالوگ تک‌سر که از محدوده‌های کاری استاندارد ۰ تا ۲۰ mA یا ۴ تا ۲۰ mA با وضوح ۱۲ بیت پشتیبانی می‌کنند.
  • ۱ خروجی آنالوگ تک‌سر که از سیگنال‌های ۰ تا ۲۰ mA یا ۴ تا ۲۰ mA با وضوح ۱۲ بیت پشتیبانی می‌کند.
  • ۱ خروجی PWMi کنترل‌شونده با جریان، با قابلیت تأمین حداکثر ۱٫۲ A در فرکانس حداکثر ۳۰ kHz؛ مناسب برای کاربردهای شیرهای تناسبی.
  • در صورت اتصال و جفت‌شدن کامل، درجه حفاظت محیطی فیزیکی IP65، IP66 و IP67 را فراهم می‌کند.
  • تغذیه اختصاصی حسگر از ولتاژ کنترل (Us) و تغذیه عملگر/بار از ولتاژ کمکی (Up) تأمین می‌شود.

کاربردها

  • نصب غیرمتمرکز روی ماشین و دریافت سیگنال در سطح فیلد از راه دور.
  • کنترل سیستم‌های هیدرولیک و پنوماتیک با استفاده از شیرهای تناسبی کنترل‌شونده با جریان.
  • نظارت بر فرایندهایی که شامل ترانسمیترهای فشار، دبی و دمای آنالوگ هستند.
  • سیستم‌ها و ماشین‌آلات جابه‌جایی مواد که در شرایط مرطوب، پر از گردوغبار یا دارای ارتعاش زیاد کار می‌کنند.

مشخصات فنی

پارامتر مشخصات
سازنده BECKHOFF
شماره مدل ER8309-1022
پروتکل EtherCAT
رابط باس ۲ × سوکت M8، شیلددار، نوع پیچی
اتصال سیگنال M12، نوع پیچی
کانال‌های دیجیتال ۸ ورودی یا خروجی دیجیتال (کانال‌های ۶ تا ۱۳)
فیلتر ورودی دیجیتال ۳ میلی‌ثانیه
فرکانس حدی ۲٫۵ کیلوهرتز
ورودی‌های آنالوگ ۲، تک‌پایانه، ۱۲ بیتی، ۰/۴ تا ۲۰ میلی‌آمپر (کانال‌های ۰ و ۲)
خروجی‌های آنالوگ ۱، تک‌پایانه، ۱۲ بیتی، ۰/۴ تا ۲۰ میلی‌آمپر (کانال ۱۵)
خروجی‌های PWMi ۱ × ۱٫۲ آمپر، حداکثر ۳۰ کیلوهرتز (کانال ۱۴)
ولتاژ نامی ۲۴ ولت DC (‎-۱۵٪ / ‎+۲۰٪)
عدم قطعیت اندازه‌گیری (ورودی) < ۰٫۳٪ (نسبت به مقدار تمام‌مقیاس)
عدم قطعیت اندازه‌گیری (خروجی) < ۰٫۱٪ (نسبت به مقدار تمام‌مقیاس)
تغذیه حسگر مشتق‌شده از ولتاژ کنترلی Us
تغذیه عملگر مشتق‌شده از ولتاژ کمکی Up
جداسازی الکتریکی ۵۰۰ ولت
کلاس حفاظتی IP65/66/67 (مطابق با EN 60529)
دمای کار -۲۵ تا +۶۰ درجه سلسیوس
دمای نگهداری -۴۰ تا +۸۵ درجه سلسیوس
وزن تقریباً ۴۵۰ گرم

اتصالات / رابط‌ها

رابط یا ترمینال عملکرد
ورودی پورت EtherCAT رابط مادگی شیلددار M8، ورودی شبکه
خروجی پورت EtherCAT رابط مادگی شیلددار M8، خروجی شبکه به ایستگاه بعدی
تغذیه Us / Up رابط نری M8 برای ولتاژ کنترلی (Us) و توان کمکی (Up)
کانال‌های I/O سوکت‌های مادگی پیچی M12 برای خطوط سیگنال دیجیتال، آنالوگ و PWM

دستورالعمل‌های نصب

  1. بررسی کنید شماره قطعه درج‌شده روی دستگاه با الزامات پیکربندی سیستم شما مطابقت داشته باشد.
  2. پیش از نصب یا اتصال، مطمئن شوید همه منابع تغذیه، از جمله ولتاژ کنترلی (Us) و ولتاژ بار کمکی (Up)، کاملاً بی‌برق شده‌اند.
  3. جعبه EtherCAT را با استفاده از پیچ‌های اتصال مناسب، به‌طور محکم روی سطحی صاف از ماشین نصب کنید. مطمئن شوید موقعیت نصب با طرح‌های تخلیه و مسیریابی کابل سیستم شما هم‌راستا است.
  4. کابل‌های ورودی و خروجی EtherCAT را به سوکت‌های ارتباطی M8 متصل کنید. برای اطمینان از آب‌بندی مناسب، حلقه‌های پیچی را با دست محکم کنید.
  5. حسگرها، عملگرها و اتصالات آنالوگ را به سوکت‌های M12 مربوطه سیم‌کشی کنید. در صورت نیاز، به‌ویژه برای ورودی/خروجی‌های آنالوگ و کانال‌های PWMi، از کابل‌های شیلددار استفاده کنید تا از تداخل الکترومغناطیسی جلوگیری شود.
  6. برای حفظ درجه حفاظت محیطی IP65/66/67، مطمئن شوید همه سوکت‌های بلااستفاده M8 و M12 با درپوش‌های محافظ مسدود شده‌اند.
  7. ولتاژهای Us و Up را اعمال کنید، برای اطمینان از راه‌اندازی صحیح سیستم، LEDهای وضعیت را بررسی کنید و پیکربندی و اسکن سیستم TwinCAT را ادامه دهید.

انطباق و گواهی‌ها

این محصول با دستورالعمل‌ها و استانداردهای مرتبط اروپا مطابقت دارد و نشان‌های زیر را داراست:

  • CE
  • UL
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What signal types does the BECKHOFF ER8309-1022 support?
The BECKHOFF ER8309-1022 is a multi-functional device supporting 8 configurable digital inputs or outputs, 2 single-ended analog inputs (0/4 to 20 mA, 12-bit), 1 single-ended analog output (0/4 to 20 mA, 12-bit), and 1 current-controlled PWMi output (up to 1.2 A).
What is the purpose of the PWMi output on the BECKHOFF ER8309-1022?
The PWMi output on the BECKHOFF ER8309-1022 provides current-controlled pulse-width modulation up to 1.2 A and a maximum frequency of 30 kHz, designed for driving proportional valves, actuators, or inductive loads directly from the field.
How are power and sensors supplied in the BECKHOFF ER8309-1022?
In the BECKHOFF ER8309-1022, sensors are supplied through the control voltage Us, while actuators and outputs are powered via the auxiliary voltage Up, keeping control and load circuits separated.
What is the IP rating of the BECKHOFF ER8309-1022?
The BECKHOFF ER8309-1022 is rated IP65, IP66, and IP67 when properly mated, allowing it to be installed directly on machinery without an electrical cabinet.
Reviews

More from this brand

ماژول I/O جعبه‌ای EtherCAT P مدل EPP2328-0002 از BECKHOFF
EPP2328-0002ماژول I/O جعبه‌ای EtherCAT P مدل EPP2328-0002 از BECKHOFF
ترمینال ورودی دیجیتال TwinSAFE EtherCAT مدل EL1904 از BECKHOFF
EL1904ترمینال ورودی دیجیتال TwinSAFE EtherCAT مدل EL1904 از BECKHOFF
رایانه صنعتی توکار CX5020-N031-0002 از BECKHOFF با پردازنده Intel Atom Z530
CX5020-N031-0002رایانه صنعتی توکار CX5020-N031-0002 از BECKHOFF با پردازنده Intel Atom Z530
ماژول رابط سیستم اترنت مدل CX1030-N060 از BECKHOFF
CX1030-N060ماژول رابط سیستم اترنت مدل CX1030-N060 از BECKHOFF

ER8309-1022

Stock &amp; lead time on request

Call
  • ER8309-1022
1 1

باکس EtherCAT مدل BECKHOFF ER8309-1022

فقط 10 قلم کالا در انبار باقی مانده است

  • تولیدکننده: BECKHOFF

  • شماره محصول: ER8309-1022

  • کشور سازنده:آلمان

  • نوع محصول: ماژول‌های جعبه‌ای EtherCAT

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 450g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

BECKHOFF ER8309-1022 یک EtherCAT Box چندمنظوره است که برای نصب مستقیم در فیلد و محیط‌های صنعتی دشوار طراحی شده است. این ماژول با یکپارچه‌سازی ترکیبی انعطاف‌پذیر از کانال‌های دیجیتال، آنالوگ و کانال‌های تخصصی مدولاسیون پهنای پالس (PWMi) کنترل‌شونده با جریان در یک واحد فشرده، امکان دریافت و کنترل غیرمتمرکز سیگنال‌های فیزیکی را بدون نیاز به تابلو برق فراهم می‌کند.

این واحد از طریق کانکتورهای پیچی M8 شیلددار، ارتباط مستقیم با شبکه صنعتی EtherCAT برقرار می‌کند و یکپارچگی سیگنال و نرخ‌های انتقال بالا را حفظ می‌کند. معماری تخصصی آن ورودی‌ها/خروجی‌های دیجیتال، ورودی‌های آنالوگ جریانی استاندارد، یک خروجی آنالوگ و یک خروجی PWMi با فرکانس بالا را ترکیب می‌کند تا دستگاه‌های فیلد پیچیده مانند شیرهای تناسبی، حسگرها و عملگرها را از یک نقطه غیرمتمرکز واحد مدیریت کند.

ویژگی‌ها

  • پردازش چندسیگناله با یکپارچگی بالا که نیاز به جعبه‌های ورودی/خروجی تخصصی مجزا را به حداقل می‌رساند.
  • ۸ کانال دیجیتال که هرکدام به‌صورت مستقل به‌عنوان ورودی یا خروجی قابل تنظیم هستند.
  • ۲ ورودی آنالوگ تک‌سر که از محدوده‌های کاری استاندارد ۰ تا ۲۰ mA یا ۴ تا ۲۰ mA با وضوح ۱۲ بیت پشتیبانی می‌کنند.
  • ۱ خروجی آنالوگ تک‌سر که از سیگنال‌های ۰ تا ۲۰ mA یا ۴ تا ۲۰ mA با وضوح ۱۲ بیت پشتیبانی می‌کند.
  • ۱ خروجی PWMi کنترل‌شونده با جریان، با قابلیت تأمین حداکثر ۱٫۲ A در فرکانس حداکثر ۳۰ kHz؛ مناسب برای کاربردهای شیرهای تناسبی.
  • در صورت اتصال و جفت‌شدن کامل، درجه حفاظت محیطی فیزیکی IP65، IP66 و IP67 را فراهم می‌کند.
  • تغذیه اختصاصی حسگر از ولتاژ کنترل (Us) و تغذیه عملگر/بار از ولتاژ کمکی (Up) تأمین می‌شود.

کاربردها

  • نصب غیرمتمرکز روی ماشین و دریافت سیگنال در سطح فیلد از راه دور.
  • کنترل سیستم‌های هیدرولیک و پنوماتیک با استفاده از شیرهای تناسبی کنترل‌شونده با جریان.
  • نظارت بر فرایندهایی که شامل ترانسمیترهای فشار، دبی و دمای آنالوگ هستند.
  • سیستم‌ها و ماشین‌آلات جابه‌جایی مواد که در شرایط مرطوب، پر از گردوغبار یا دارای ارتعاش زیاد کار می‌کنند.

مشخصات فنی

پارامتر مشخصات
سازنده BECKHOFF
شماره مدل ER8309-1022
پروتکل EtherCAT
رابط باس ۲ × سوکت M8، شیلددار، نوع پیچی
اتصال سیگنال M12، نوع پیچی
کانال‌های دیجیتال ۸ ورودی یا خروجی دیجیتال (کانال‌های ۶ تا ۱۳)
فیلتر ورودی دیجیتال ۳ میلی‌ثانیه
فرکانس حدی ۲٫۵ کیلوهرتز
ورودی‌های آنالوگ ۲، تک‌پایانه، ۱۲ بیتی، ۰/۴ تا ۲۰ میلی‌آمپر (کانال‌های ۰ و ۲)
خروجی‌های آنالوگ ۱، تک‌پایانه، ۱۲ بیتی، ۰/۴ تا ۲۰ میلی‌آمپر (کانال ۱۵)
خروجی‌های PWMi ۱ × ۱٫۲ آمپر، حداکثر ۳۰ کیلوهرتز (کانال ۱۴)
ولتاژ نامی ۲۴ ولت DC (‎-۱۵٪ / ‎+۲۰٪)
عدم قطعیت اندازه‌گیری (ورودی) < ۰٫۳٪ (نسبت به مقدار تمام‌مقیاس)
عدم قطعیت اندازه‌گیری (خروجی) < ۰٫۱٪ (نسبت به مقدار تمام‌مقیاس)
تغذیه حسگر مشتق‌شده از ولتاژ کنترلی Us
تغذیه عملگر مشتق‌شده از ولتاژ کمکی Up
جداسازی الکتریکی ۵۰۰ ولت
کلاس حفاظتی IP65/66/67 (مطابق با EN 60529)
دمای کار -۲۵ تا +۶۰ درجه سلسیوس
دمای نگهداری -۴۰ تا +۸۵ درجه سلسیوس
وزن تقریباً ۴۵۰ گرم

اتصالات / رابط‌ها

رابط یا ترمینال عملکرد
ورودی پورت EtherCAT رابط مادگی شیلددار M8، ورودی شبکه
خروجی پورت EtherCAT رابط مادگی شیلددار M8، خروجی شبکه به ایستگاه بعدی
تغذیه Us / Up رابط نری M8 برای ولتاژ کنترلی (Us) و توان کمکی (Up)
کانال‌های I/O سوکت‌های مادگی پیچی M12 برای خطوط سیگنال دیجیتال، آنالوگ و PWM

دستورالعمل‌های نصب

  1. بررسی کنید شماره قطعه درج‌شده روی دستگاه با الزامات پیکربندی سیستم شما مطابقت داشته باشد.
  2. پیش از نصب یا اتصال، مطمئن شوید همه منابع تغذیه، از جمله ولتاژ کنترلی (Us) و ولتاژ بار کمکی (Up)، کاملاً بی‌برق شده‌اند.
  3. جعبه EtherCAT را با استفاده از پیچ‌های اتصال مناسب، به‌طور محکم روی سطحی صاف از ماشین نصب کنید. مطمئن شوید موقعیت نصب با طرح‌های تخلیه و مسیریابی کابل سیستم شما هم‌راستا است.
  4. کابل‌های ورودی و خروجی EtherCAT را به سوکت‌های ارتباطی M8 متصل کنید. برای اطمینان از آب‌بندی مناسب، حلقه‌های پیچی را با دست محکم کنید.
  5. حسگرها، عملگرها و اتصالات آنالوگ را به سوکت‌های M12 مربوطه سیم‌کشی کنید. در صورت نیاز، به‌ویژه برای ورودی/خروجی‌های آنالوگ و کانال‌های PWMi، از کابل‌های شیلددار استفاده کنید تا از تداخل الکترومغناطیسی جلوگیری شود.
  6. برای حفظ درجه حفاظت محیطی IP65/66/67، مطمئن شوید همه سوکت‌های بلااستفاده M8 و M12 با درپوش‌های محافظ مسدود شده‌اند.
  7. ولتاژهای Us و Up را اعمال کنید، برای اطمینان از راه‌اندازی صحیح سیستم، LEDهای وضعیت را بررسی کنید و پیکربندی و اسکن سیستم TwinCAT را ادامه دهید.

انطباق و گواهی‌ها

این محصول با دستورالعمل‌ها و استانداردهای مرتبط اروپا مطابقت دارد و نشان‌های زیر را داراست:

  • CE
  • UL
Loading product navigation…
Key Features:
#EtherCAT Box Modules #EtherCAT Boxes

What signal types does the BECKHOFF ER8309-1022 support?
The BECKHOFF ER8309-1022 is a multi-functional device supporting 8 configurable digital inputs or outputs, 2 single-ended analog inputs (0/4 to 20 mA, 12-bit), 1 single-ended analog output (0/4 to 20 mA, 12-bit), and 1 current-controlled PWMi output (up to 1.2 A).

What is the purpose of the PWMi output on the BECKHOFF ER8309-1022?
The PWMi output on the BECKHOFF ER8309-1022 provides current-controlled pulse-width modulation up to 1.2 A and a maximum frequency of 30 kHz, designed for driving proportional valves, actuators, or inductive loads directly from the field.

How are power and sensors supplied in the BECKHOFF ER8309-1022?
In the BECKHOFF ER8309-1022, sensors are supplied through the control voltage Us, while actuators and outputs are powered via the auxiliary voltage Up, keeping control and load circuits separated.

What is the IP rating of the BECKHOFF ER8309-1022?
The BECKHOFF ER8309-1022 is rated IP65, IP66, and IP67 when properly mated, allowing it to be installed directly on machinery without an electrical cabinet.

ارسال سریع جهانی

  • تحویل استاندارد: ۴-۶ روز کاری از طریق DHL، FedEx و UPS.
  • ارسال فوری: ارسال همان روز برای سفارش‌های موجود در انبار که قبل از ساعت ۲:۰۰ بعدازظهر (GMT+8) ثبت شده‌اند.
  • پوشش جهانی: خدمات به بیش از ۱۵۰ کشور، شامل تحویل سریع به عربستان سعودی و امارات.

بازگشت کالا و گارانتی

  • ضمانت ۳۰ روزه: بازگشت کالا برای محصولات موجود در انبار با بسته‌بندی اصلی و مهر کارخانه پذیرفته می‌شود.
  • گارانتی ۱۲ ماهه: هر قطعه صنعتی با گارانتی فنی حرفه‌ای ما پشتیبانی می‌شود.

سفارش‌ها از دوشنبه تا جمعه پردازش و تحویل داده می‌شوند (به جز تعطیلات رسمی).


برای شرایط کامل واجد شرایط بودن، هزینه‌های بازگردانی و جزئیات بازگشت بین‌المللی، لطفاً صفحه رسمی ما را مشاهده کنید سیاست بازپرداخت و بازگشت کالا .

TECHNICAL SPECIFICATIONS
