IL2300-B528

BECKHOFF

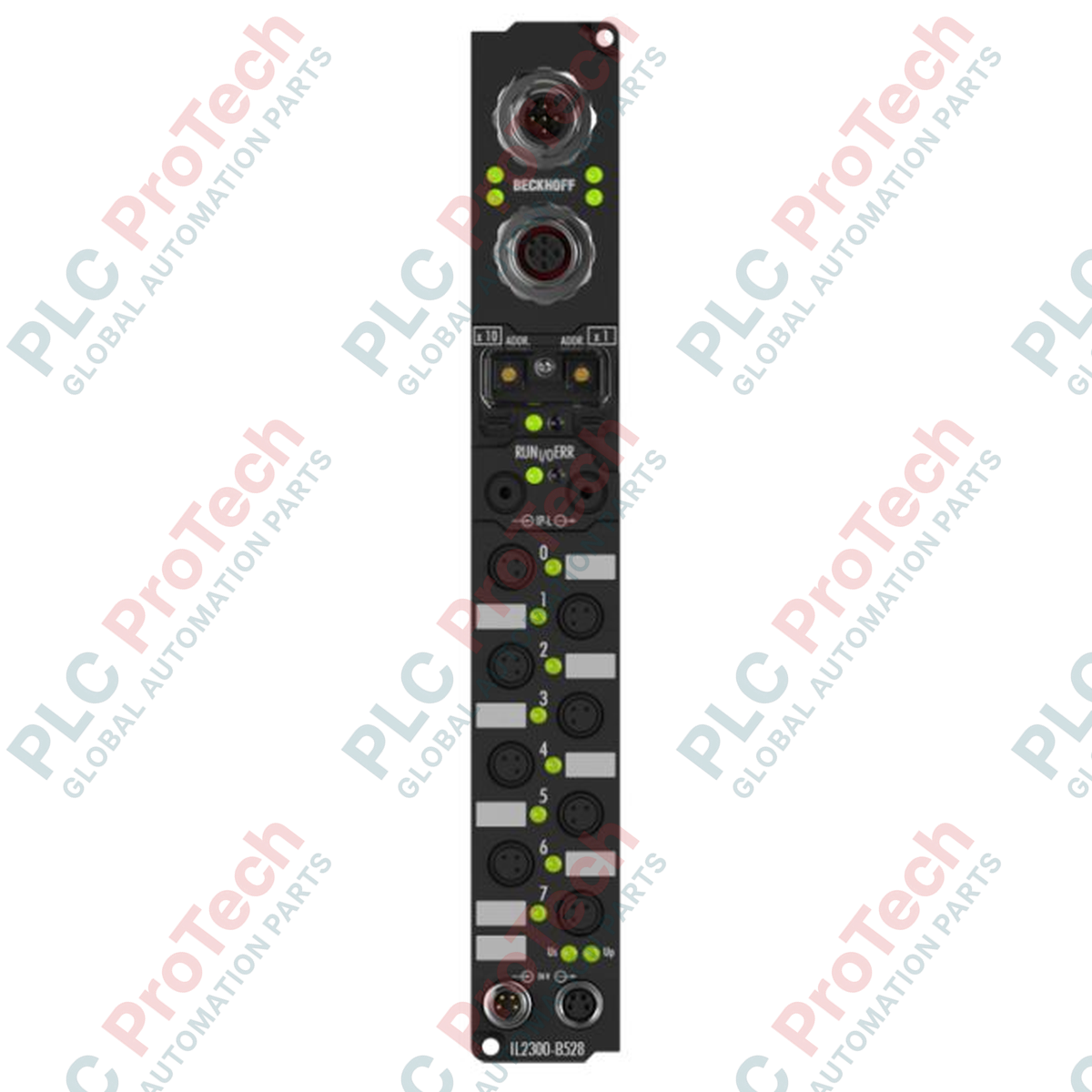

جعبه کوپلر BECKHOFF IL2300-B528

SKU IL2300-B528

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF
  • شماره محصول: IL2300-B528
  • Origin آلمان
  • نوع محصول: جعبه کوپلر
  • پرداخت: حواله بانکی (T/T)، وسترن یونیون
  • وزن: 0.5 kg
  • بندر حمل و نقل: شیامن
  • گارانتی: ۱۲ ماه

Tags

Coupler Box Coupler Boxes
تعداد
Call sales Contact

Product Description

توضیحات

BECKHOFF IL2300-B528 یک جعبه کوپلر است که برای محیط‌های اتوماسیون صنعتی ماژولار طراحی شده است. این واحد به‌عنوان آداپتور ارتباطی برای شبکه‌های DeviceNet، سیگنال‌های جانبی سطح میدان را مستقیماً به کنترلرهای سطح بالاتر متصل می‌کند و در عین حال، بدون نیاز به کابینت کنترل سنتی، یکپارچه‌سازی مقاوم در سطح ماشین را فراهم می‌سازد.

این دستگاه از اتصال ماژول‌های توسعه گسترده و سیگنال‌های جانبی دیجیتال یا آنالوگ پشتیبانی می‌کند و برای معماری‌های ورودی/خروجی توزیع‌شده مناسب است. مدیریت منبع تغذیه، ولتاژهای کنترل و بار را به‌صورت جداگانه تنظیم می‌کند و رابط‌های یکپارچه اتصال M12 و M8، سیم‌کشی میدانی ساده را در محیط‌های صنعتی سخت امکان‌پذیر می‌سازند.

ویژگی‌ها

  • ارتباط از طریق پروتکل DeviceNet با تشخیص خودکار نرخ بود تا ۵۰۰ کیلوباد
  • اتصال حداکثر ۱۲۰ ماژول توسعه با پشتیبانی از حجم بالای داده‌های ورودی و خروجی
  • طراحی یکپارچه رابط سه‌راهی شامل ۱ دوشاخه M12 و ۱ سوکت M8
  • توزیع جداگانه ولتاژ کنترل و ولتاژ بار برای مدیریت انعطاف‌پذیر توان
  • درجه حفاظت مقاوم IP65، IP66 و IP67 برای نصب در سطح ماشین در محیط‌های سخت

کاربردها

  • معماری‌های کنترل غیرمتمرکز ماشین و مهندسی ماژولار کارخانه
  • خطوط تولید خودکار که به دریافت سیگنال‌های ورودی/خروجی بدون کابینت نیاز دارند
  • سیستم‌های جابه‌جایی مواد و نوار نقاله که در شبکه‌های DeviceNet فعالیت می‌کنند

مشخصات فنی

عمومی

پارامتر مشخصات
تولیدکننده BECKHOFF
مدل دقیق IL2300-B528
نوع محصول جعبه کوپلر
کشور مبدأ آلمان

ظرفیت و عملکرد سیستم

پارامتر مشخصات
ماژول‌های توسعه حداکثر ۱۲۰ ماژول، با حداکثر ۵۱۲ بایت داده ورودی و ۵۱۲ بایت داده خروجی
سیگنال‌های جانبی دیجیتال حداکثر ۹۶۰ ورودی و ۹۶۰ خروجی
سیگنال‌های جانبی آنالوگ حداکثر ۲۵۲ ورودی و ۲۵۲ خروجی
نرخ‌های انتقال داده تشخیص خودکار تا ۵۰۰ کیلوباد
امکان پیکربندی از طریق KS2000 یا کنترلر (پیام‌رسانی صریح)

مشخصات الکتریکی

پارامتر مشخصات
منبع تغذیه ولتاژ کنترل ۲۴ ولت DC (۱۵٪- / ۲۰٪+)
منبع تغذیه ولتاژ بار مطابق با نوع I/O
جریان تغذیه جعبه ۴۵ میلی‌آمپر + مصرف جریان حسگرها، حداکثر ۰٫۵ آمپر
جریان تغذیه کمکی مطابق با نوع I/O
ایزولاسیون الکتریکی ولتاژ کنترل/فیلدباس: ۵۰۰ ولت، ولتاژ کنترل/ورودی‌ها یا خروجی‌ها: مطابق با نوع I/O

اتصالات و رابط‌ها

پارامتر مشخصات
رابط باس ۱ کانکتور نری M12، پنج‌پین، ۱ سوکت مادگی M12، پنج‌پین (سه‌راهی یکپارچه)
اتصال منبع تغذیه (ورودی) ۱ سوکت نری M8، چهارپین
اتصال منبع تغذیه (خروجی) ۱ سوکت مادگی M8، چهارپین

محیطی و مکانیکی

پارامتر مشخصات
محدوده دمای عملیاتی ۰ تا ۵۵+ درجه سانتی‌گراد
محدوده دمای نگهداری ۲۵- تا ۸۵+ درجه سانتی‌گراد
مقاومت در برابر ارتعاش مطابق با EN 60068-2-6
مقاومت در برابر ضربه مطابق با EN 60068-2-27
مصونیت EMC مطابق با EN 61000-6-2
انتشار EMC مطابق با EN 61000-6-4
درجه حفاظت IP65 / IP66 / IP67 (مطابق با EN 60529)
موقعیت نصب متغیر

تأییدیه‌ها

پارامتر مشخصات
گواهی‌ها CE، UL

راهنمای نصب

  1. پیش از شروع نصب مکانیکی یا سیم‌کشی برق، مطمئن شوید همه منابع تغذیه خاموش و ایزوله هستند.
  2. واحد و کابل‌های متصل را از نظر آسیب فیزیکی یا آلودگی بررسی کنید.
  3. BECKHOFF IL2300-B528 را با استفاده از بست‌های نصب مناسب برای موقعیت نصب موردنظر، به‌طور محکم روی سطحی پایدار از ماشین نصب کنید.
  4. کابل شبکه DeviceNet را به رابط باس M12 یکپارچه متصل کنید و از هم‌ترازی صحیح پین‌ها و اتصال رزوه‌ای محکم اطمینان حاصل کنید.
  5. ولتاژ کنترل ۲۴ ولت DC و منابع تغذیه بار را با استفاده از کانکتورهای برق M8 تعیین‌شده وصل کنید و از رعایت قطبیت صحیح و جداسازی پتانسیل اطمینان حاصل کنید.
  6. ماژول‌های توسعه و حسگرهای جانبی موردنیاز را مطابق طرح پیکربندی سیستم متصل کنید.
  7. برق سیستم را وصل کنید و پیش از راه‌اندازی، وضعیت عملکرد صحیح را از طریق نشانگرهای تشخیصی تأیید کنید.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the BECKHOFF IL2300-B528 Coupler Box?
The BECKHOFF IL2300-B528 coupler box is a high-performance communication adapter designed to link field-level peripheral signals directly to DeviceNet networks. It facilitates robust, cabinet-free machine-level integration by routing digital and analog signals through decentralized architectures. This unit allows industrial automation systems to maintain efficient control and load voltage distribution without traditional housing.
How many extension modules can be connected to the BECKHOFF IL2300-B528?
The BECKHOFF IL2300-B528 supports the connection of up to 120 extension modules for extensive distributed I/O configurations. This high capacity accommodates large input and output data volumes, including up to 960 digital and 252 analog signals. Such scalability makes it an ideal solution for complex modular plant engineering and automated manufacturing lines.
What type of network protocol and data transfer rates does this coupler box support?
The BECKHOFF IL2300-B528 communicates seamlessly via the established DeviceNet network protocol. It features automatic baud rate detection capabilities that scale up to 500 kbaud for optimized data transmission. Integrated M12 tee-connector interfaces further streamline the bus wiring process in harsh industrial environments.
What environmental protection ratings does the BECKHOFF IL2300-B528 feature?
The BECKHOFF IL2300-B528 is built with rugged IP65, IP66, and IP67 protection ratings to withstand severe operating conditions. These ratings ensure the unit is fully dust-tight and capable of enduring powerful water jets and temporary immersion. Consequently, the coupler box operates reliably in decentralized machine installations without requiring protective control cabinets.
What are the power supply requirements for operating the BECKHOFF IL2300-B528?
The BECKHOFF IL2300-B528 requires a 24 V DC control voltage power supply with a tolerance range of -15% to +20%. The device features separated control and load voltage distribution to ensure flexible and safe electrical management. Power and signals are easily interconnected using dedicated M8 male and female socket connectors.
