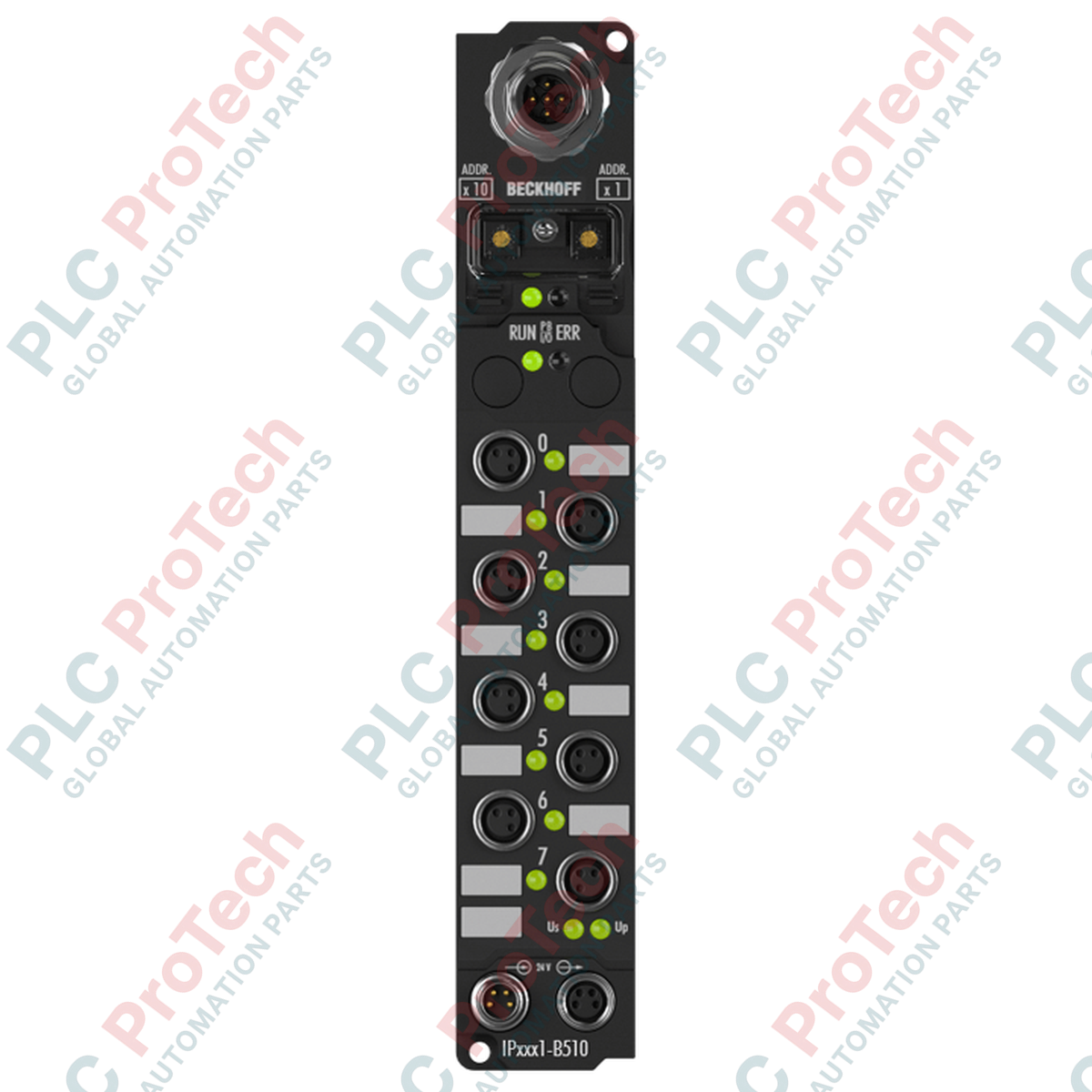

Beckhoff IP2001-B510 که برای معماریهای اتوماسیون غیرمتمرکز طراحی شده است، اتصال مستقیم در سطح میدان را از طریق ارتباط CANopen برقرار میکند و بهعنوان یک ماژول خروجی دیجیتال ۸کاناله طراحی شده است که بدون تابلو کنترل کار میکند. این Fieldbus Box مقاوم امکان اتصال مستقیم حداکثر هشت عملگر دیجیتال به باس را فراهم میکند، حجم سیمکشی را کاهش میدهد و پردازش سریع و محلی سیگنالها را تسهیل میکند. این ماژول که در محفظهای بادوام از جنس پلیآمید با درجه حفاظت IP67 قرار گرفته است، مقاومت بالایی در برابر گردوغبار و آب دارد و برای نصب مستقیم روی ماشینآلات در محیطهای صنعتی سخت مناسب است.
این دستگاه به رابطهای اتصال استاندارد M8 برای خروجیهای دیجیتال و توزیع منبع تغذیه، و همچنین یک اتصال M12 برای یکپارچهسازی باس CANopen مجهز است. این پیکربندی، اتصالات الکتریکی مطمئن و مقاوم در برابر لرزش را تضمین میکند و از نرخ انتقال داده پرسرعت تا ۱ مگابود با تشخیص خودکار نرخ انتقال پشتیبانی میکند. هر کانال خروجی بهصورت مستقل با محافظت در برابر اتصال کوتاه طراحی شده است تا زمان توقف سیستم هنگام بروز خطاهای الکتریکی موضعی به حداقل برسد.
| پارامتر مشخصات | مقدار / ردهبندی |
|---|---|
| سازنده | Beckhoff |
| شماره مدل | IP2001-B510 |
| نوع ماژول | ماژول خروجی دیجیتال Fieldbus Box |
| تعداد خروجیهای دیجیتال | 8 |
| ولتاژ خروجی نامی | 24 V DC (-15% / +20%) |
| حداکثر جریان خروجی | 0.5 A برای هر کانال (هر کانال بهصورت مستقل در برابر اتصال کوتاه حفاظت شده است) |
| محدودکننده جریان اتصال کوتاه | معمولاً 1.5 A |
| پروتکل گذرگاه | CANopen |
| نرخهای انتقال داده | 10 kbaud تا 1 Mbaud (تشخیص خودکار) |
| اتصالات I/O | M8، نوع پیچی |
| اتصال رابط گذرگاه | 1 x کانکتور M12، پنجپین |
| ورودی تغذیه | 1 x سوکت نری M8 (چهارپین)؛ پاییندست: 1 x سوکت مادگی M8 (چهارپین) |
| ایزولاسیون الکتریکی | ولتاژ کنترل/فیلدباس: 500 V |
| دمای کاری | 0 تا +55 degC |
| دمای نگهداری | -25 تا +85 degC |
| مقاومت در برابر لرزش/ضربه | مطابق با EN 60068-2-6 / EN 60068-2-27 |
| کلاس حفاظتی | IP65/66/67 (مطابق با EN 60529) |
| جنس محفظه | پلیآمید (PA6) |
| ابعاد (عرض x ارتفاع x عمق) | 30 mm x 175 mm x 26.5 mm |
| کشور سازنده | آلمان |
| وزن حمل (محاسبهشده) | 0.35 kg |
| ابعاد بستهبندی (محاسبهشده) | 210 mm x 60 mm x 45 mm |
| نوع رابط | مشخصات کانکتور | تخصیص / آرایش پینها |
|---|---|---|
| گذرگاه CANopen | کانکتور M12، پنجپین | پین 1: شیلد | پین 2: V+ | پین 3: V- | پین 4: CAN_H | پین 5: CAN_L |
| تغذیه ورودی (بالادست) | سوکت نری M8، چهارپین | پین 1: +24 V DC (کنترل Us) | پین 2: +24 V DC (بار Up) | پین 3: GNDs | پین 4: GNDp |
| تغذیه پاییندست | سوکت مادگی M8، چهارپین | ولتاژ تغذیه کنترل (Us) و بار (Up) را به ماژولهای پاییندست بعدی میرساند |
| خروجیها (کانالهای 1 تا 8) | نوع پیچی مادگی M8 | اتصال مستقیم به عملگرهای دیجیتال (حداکثر 0.5 A برای هر پین) |
IP2001-B510 با هر کارت استاندارد مستر CANopen یا رابط PLC، از جمله کارتهای PCI بومی Beckhoff یعنی FC5101/FC5102 و ترمینالهای EtherCAT مدل EL6751 سازگار است. برای ارتقای سیستمهایی که از ماژولهای قدیمی IP2001-Bxxx استفاده میکنند، مطمئن شوید فایلهای فعال EDS (برگه داده الکترونیکی) شبکه با بازبینی نرمافزار مشخص در TwinCAT مطابقت دارند تا نگاشت صحیح 16 شیء داده فرایندی ارسال (PDO) و 16 شیء داده فرایندی دریافت (PDO) امکانپذیر باشد.
به محدودیتهای تجمعی جریان در حلقه منبع تغذیه توجه ویژه داشته باشید. جریان تغذیه داخلی جعبه ۴۵ میلیآمپر است، اما سیستم بهشدت به ظرفیت منبع تغذیه ورودی فیزیکی متکی است. اگر برق را با استفاده از اتصالدهندههای M8 پاییندستی بین چند ماژول حلقه میکنید، مطمئن شوید مجموع بار جریان در هر دو خط Us (ولتاژ کنترل) و Up (ولتاژ بار) از ۴٫۰ آمپر بیشتر نشود تا از داغشدن بیشازحد ترمینال یا افت ولتاژ که میتواند تجهیزات باس پاییندستی را ناپایدار کند جلوگیری شود.
مطمئن شوید مقاومتهای پایانهای ۱۲۰ اهم مناسب روی نخستین و آخرین گره CANopen نصب شدهاند. راهاندازی شبکه بدون پایانه یا با مقادیر نادرست پایانهای، علت اصلی قطع ارتباط در نرخهای بالای انتقال داده است. برای جلوگیری از تداخل الکترومغناطیسی ناشی از بارهای القایی اطراف، از کابلهای مسی زوجتابیده و شیلددار که بهطور خاص برای CANopen ردهبندی شدهاند استفاده کنید.
