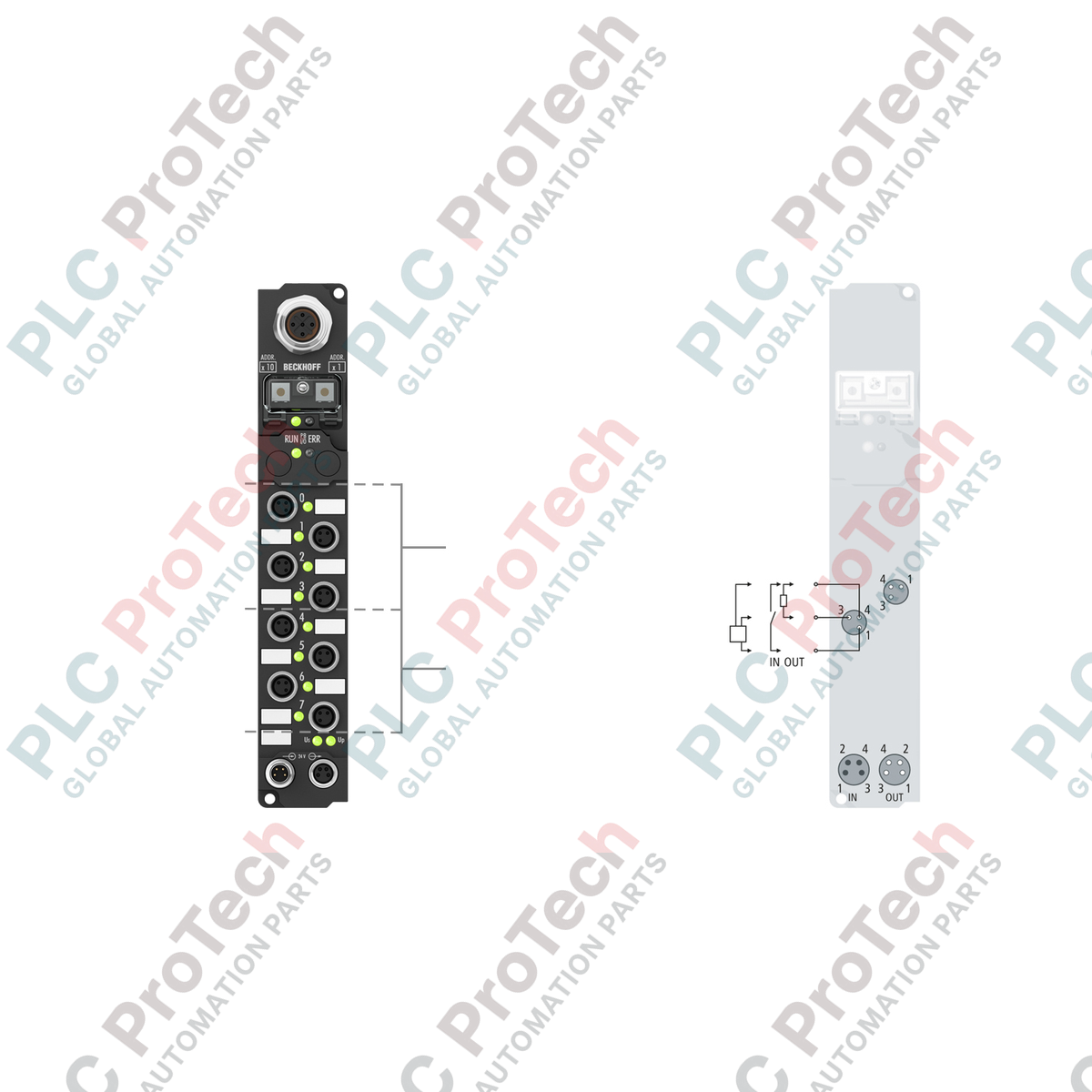

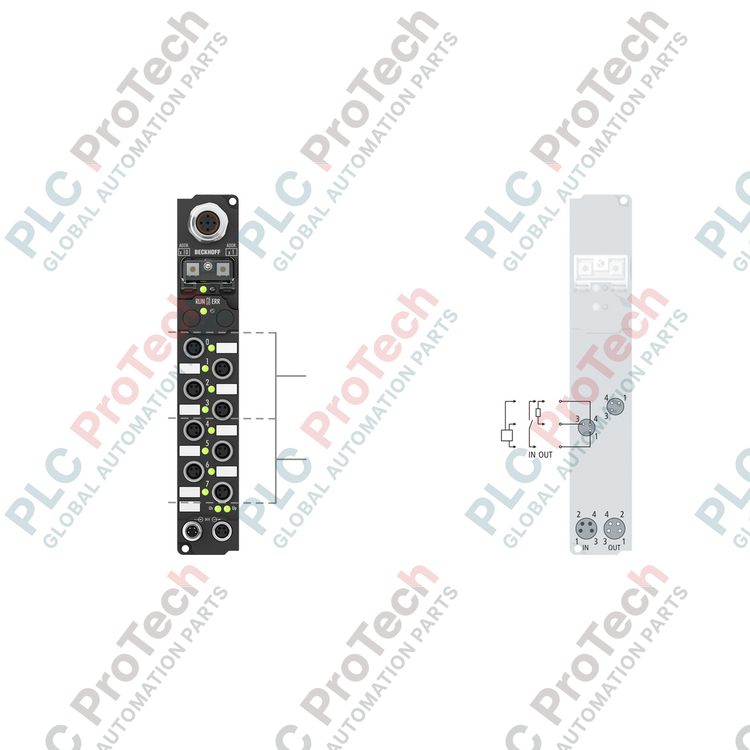

ماژول ورودی/خروجی دیجیتال ۴ کاناله Fieldbus Box بکهوف IP2301-B810

توضیحات

مسیریابی سیگنال‌ها در سطح ماشین به‌صورت غیرمتمرکز با استفاده از جعبه فیلدباس Beckhoff IP2301-B810 ساده می‌شود؛ این جعبه نقاط اتصال مقاومی را مستقیماً روی ماشین‌آلات صنعتی ایجاد می‌کند. این ماژول ورودی/خروجی کم‌ارتفاع، چهار ورودی دیجیتال و چهار خروجی دیجیتال را با یک رابط سریال RS232 داخلی ترکیب کرده و نیاز به تابلوهای کنترل محافظ را برطرف می‌کند. این ماژول با منبع تغذیه ۲۴ ولت DC کار می‌کند و سیگنال‌ها را با زمان فیلتر ورودی استاندارد ۳ میلی‌ثانیه پردازش می‌کند. هر خروجی دیجیتال تا ۰٫۵ آمپر را پشتیبانی می‌کند و قابلیت سوئیچینگ مطمئنی برای سلونوئیدها، عملگرها و نشانگرها فراهم می‌سازد. اتصال‌ها با استفاده از کانکتورهای پیچی M8 جمع‌وجور انجام می‌شوند و یکپارچگی محیطی ماژول را در سالن‌های تولید چالش‌برانگیز حفظ می‌کنند.

ویژگی‌ها

• یکپارچه‌سازی مستقیم با ماشین: با نصب مستقیم روی فریم ماشین، نیاز به جعبه‌های ترمینال را حذف می‌کند.
• چیدمان ترکیبی ورودی/خروجی: چهار ورودی دیجیتال و چهار خروجی دیجیتال را در یک محفظه مقاوم ارائه می‌دهد.
• یکپارچه‌سازی سریال: دارای رابط سریال RS232 داخلی برای تبادل مستقیم داده به‌صورت نقطه‌به‌نقطه.
• محافظت در برابر اتصال کوتاه: حفاظت‌های داخلی در خروجی‌های دیجیتال ۰٫۵ آمپری از آسیب ناشی از خطاهای سیم‌کشی جلوگیری می‌کنند.
• حفاظت محیطی: ساختار کاملاً ضد گردوغبار و مقاوم در برابر رطوبت، مناسب برای محیط‌های با میزان مواجهه بالا.

کاربردها

• خطوط مونتاژ غیرمتمرکز و سامانه‌های نقاله.
• آرایه‌های حسگر مستقیم روی ماشین و کنترل شیرهای پنوماتیک.
• افزونه‌های ارتباط سریال در توپولوژی‌های PLC توزیع‌شده.
• سامانه‌های جابه‌جایی مواد که به گره‌های ورودی/خروجی محلی نیاز دارند.

مشخصات فنی

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

IP2301-B810 به ارتباط سریال متکی است. هنگام جایگزین‌کردن جعبه‌های قدیمی‌تر سری IP شرکت Beckhoff، بررسی کنید که تنظیمات نرخ بود و پروتکل انتقال پیکربندی‌شده در TwinCAT System Manager با تنظیمات دیپ‌سوئیچ سخت‌افزاری واحد جایگزین مطابقت داشته باشد. اندازه‌های تصویر فرایند را استاندارد کنید تا از ناسازگاری‌های نگاشت تشخیصی هنگام تعویض در محل جلوگیری شود.

دام‌های کاربردی و نکات مهندسی

از آنجا که این ماژول دارای درجه حفاظت IP67 است، برای محیط‌های مرطوب یا پر از گردوغبار طراحی شده است. بااین‌حال، از عبور دادن کابل RS232 در کنار خطوط موتور AC با ولتاژ بالا یا کابل‌های خروجی درایو فرکانس متغیر خودداری کنید. پروتکل RS232 تک‌سر و به‌شدت مستعد تداخل الکترومغناطیسی است؛ این تداخل می‌تواند قاب‌های داده سریال را مخدوش کند.

نکات راه‌اندازی و سیم‌کشی

هنگام محکم‌کردن اتصالات M8، همیشه از آچار گشتاور تنظیم‌شده مطابق مشخصات سازنده استفاده کنید. سفت‌کردن بیش از حد می‌تواند قالب داخلی کانکتور را ترک دهد، در حالی که سفت‌کردن ناکافی آب‌بندی رطوبتی IP67 را مختل می‌کند. برای رد نویز بهینه، ماژول را از طریق سطح فلزی نصب و با استفاده از یک تسمه اتصال زمین اختصاصی زمین کنید.

راهنمای نصب

1. 1 IP2301-B810 را با استفاده از فلنج‌های نصب یکپارچه، محکم روی یک قاب تخت و مقاوم در برابر لرزشِ ماشین نصب کنید.
2. 2 کابل رابط سریال RS232 را به درگاه تعیین‌شده وصل کنید و مطمئن شوید اتصال به‌صورت مستقیم و هم‌راستا رزوه شود تا از هرزشدن رزوه جلوگیری شود.
3. 3 حسگرها/عملگرهای ورودی و خروجی دیجیتال را با استفاده از مجموعه‌کابل‌های استاندارد M8 با درجه حفاظت IP67 متصل کنید.
4. 4 بررسی کنید که همه سوکت‌های بدون استفاده M8 با درپوش‌های محافظ ضدآب و آب‌بندی‌شده مسدود شده باشند تا مقاومت در برابر گردوغبار و رطوبت حفظ شود.
5. 5 توان 24 V DC سیستم را اعمال کنید و LEDهای وضعیت را برای تأیید راه‌اندازی اولیه و سلامت تشخیصی ارتباط مشاهده کنید.
