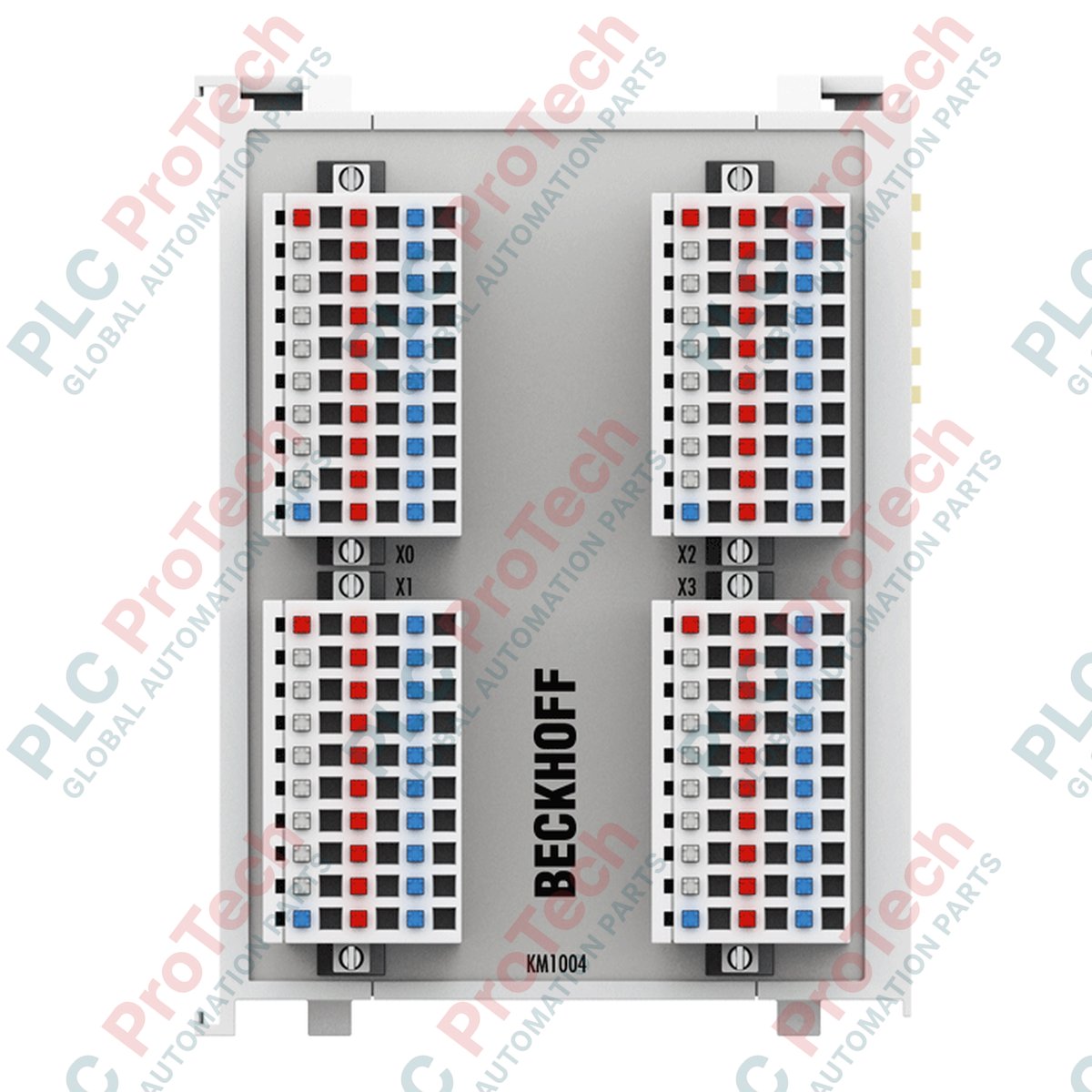

ماژول ورودی دیجیتال ۳۲ کانالهٔ بکهوف KM1004-0000

مروری بر محصول

KM1004-0000 (KM1004-0000) یک ماژول ترمینال باس با چگالی بالا است که به ۳۲ ورودی دیجیتال مجهز شده و برای سیستم‌های پیشرفته اتوماسیون صنعتی طراحی شده است. این ماژول راهکاری فشرده برای جمع‌آوری حداکثر ۳۲ سیگنال گسسته ۲۴ V DC و انتقال آن‌ها به واحد مرکزی اتوماسیون از طریق ایزولاسیون الکتریکی ارائه می‌دهد. سری KM1004 برای یکپارچه‌سازی در سیستم استاندارد ورودی/خروجی Beckhoff طراحی شده و دارای سطح سیم‌کشی قابل‌اتصال است که نصب و نگهداری را در تابلوهای کنترل با فضای محدود به‌طور چشمگیری ساده می‌کند. این ماژول گزینه‌ای ایده‌آل برای پایش تعداد زیادی حسگر است؛ جایی که چگالی بالای کانال‌ها برای کاهش فضای کلی مجموعه ورودی/خروجی ضروری است.

پیکربندی فنی

معماری KM1004-0000 برای پردازش سیگنال‌های ۳۲ کاناله بهینه شده است و ورودی‌ها در چهار گروه هشت‌تایی، در هر کانکتور، سازمان‌دهی شده‌اند. این ماژول با ولتاژ نامی ۲۴ V DC کار می‌کند و با مشخصات EN 61131-2 نوع ۱ مطابقت دارد. ماژول دارای فیلتر ورودی ۳٫۰ ms است که نویز سیگنال را حذف کرده و دریافت مطمئن داده‌ها را تضمین می‌کند. KM1004-0000 با هدف انعطاف‌پذیری طراحی شده و از کنتاکت‌های تغذیه استفاده نمی‌کند؛ توان منطقی خود را از K-bus دریافت می‌کند. این ماژول برای نصب روی ریل‌های استاندارد DIN با عرض ۳۵ mm طراحی شده و از مونتاژ کنارهمی با استفاده از اتصال شیار و کلید دوتایی پشتیبانی می‌کند؛ در نتیجه امکان پیکربندی مقیاس‌پذیر و منظم تابلوهای کنترل فراهم می‌شود.

مشخصات فنی

سؤالات متداول

تفاوت KM1004-0000 با نسخه‌های -0001، -0002 و -0004 چیست؟

نسخه -0000 ماژول پایه‌ای است که بدون کانکتور عرضه می‌شود. نسخه‌های دیگر (-0001، -0002 و -0004) دارای انواع خاصی از کانکتورها (تک‌سیم یا سه‌سیم) و نشانگرهای وضعیت LED هستند تا نیازهای مختلف سیم‌کشی و عیب‌یابی را پوشش دهند.

آیا این ماژول‌ها با ترمینال‌های استاندارد EtherCAT سازگار هستند؟

ماژول‌های سری KM، ترمینال‌های باس هستند که در سیستم ورودی/خروجی یکپارچه شده‌اند. اطمینان حاصل کنید که معماری کنترلر شما برای سازگاری موردنیاز با سیستم ترمینال باس این ماژول‌ها پیکربندی شده باشد.

آیا این ماژول به تنظیمات آدرس یا پیکربندی نیاز دارد؟

خیر. KM1004-0000 یک ماژول «اتصال و استفاده» است و به آدرس‌دهی دستی یا تنظیمات پیکربندی نیاز ندارد، زیرا واحد اتوماسیون سطح بالاتر آن را به‌صورت خودکار شناسایی و مدیریت می‌کند.

آیا می‌توان از این ماژول در محیط‌هایی با نویز الکتریکی زیاد استفاده کرد؟

ورودی‌ها با ولتاژ ۵۰۰ V بین K-bus و پتانسیل میدان به‌صورت الکتریکی ایزوله شده‌اند؛ این ویژگی به محافظت از قطعات الکترونیکی داخلی در برابر نویز حالت مشترک و گذراهای موجود در محیط‌های صنعتی سنگین کمک می‌کند.

راهنمای نصب و بهترین روش‌ها

• کانکتورهای سیم‌کشی: برای ایجاد سطح اتصال قابل‌وصل، KM1004-0000 به هدرهای مادگی سازگار، مانند سری ZS2001، نیاز دارد. هدر را بر اساس طرح سیم‌کشی خود (تک‌سیم یا سه‌سیم) و نیاز به تشخیص LED، متناسب با راهبرد نگهداری‌تان انتخاب کنید.

• نصب: ماژول را با استفاده از قفل یکپارچه روی ریل DIN با عرض ۳۵ mm محکم کنید. هنگام نصب ماژول‌ها در کنار یکدیگر، اطمینان حاصل کنید که اتصال شیار و کلید دوتایی به‌درستی درگیر شده باشد تا پایداری مکانیکی و هم‌راستایی مناسب باس داخلی حفظ شود.

• آماده‌سازی هادی: برای دستیابی به اتصالات مطمئن، هادی‌ها را به اندازه ۸ mm لخت کنید. برای سیم‌های افشان از سرسیم مناسب استفاده کنید تا اتصال محکم و کم‌مقاومتی در رابط ترمینال فنری ایجاد شود.
