تولیدکننده: BECKHOFF
شماره محصول: KM1004-0001
کشور سازنده:آلمان
نوع محصول: ماژول‌های ترمینال باس
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: 75 میلی‌متر x 100 میلی‌متر x 55 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

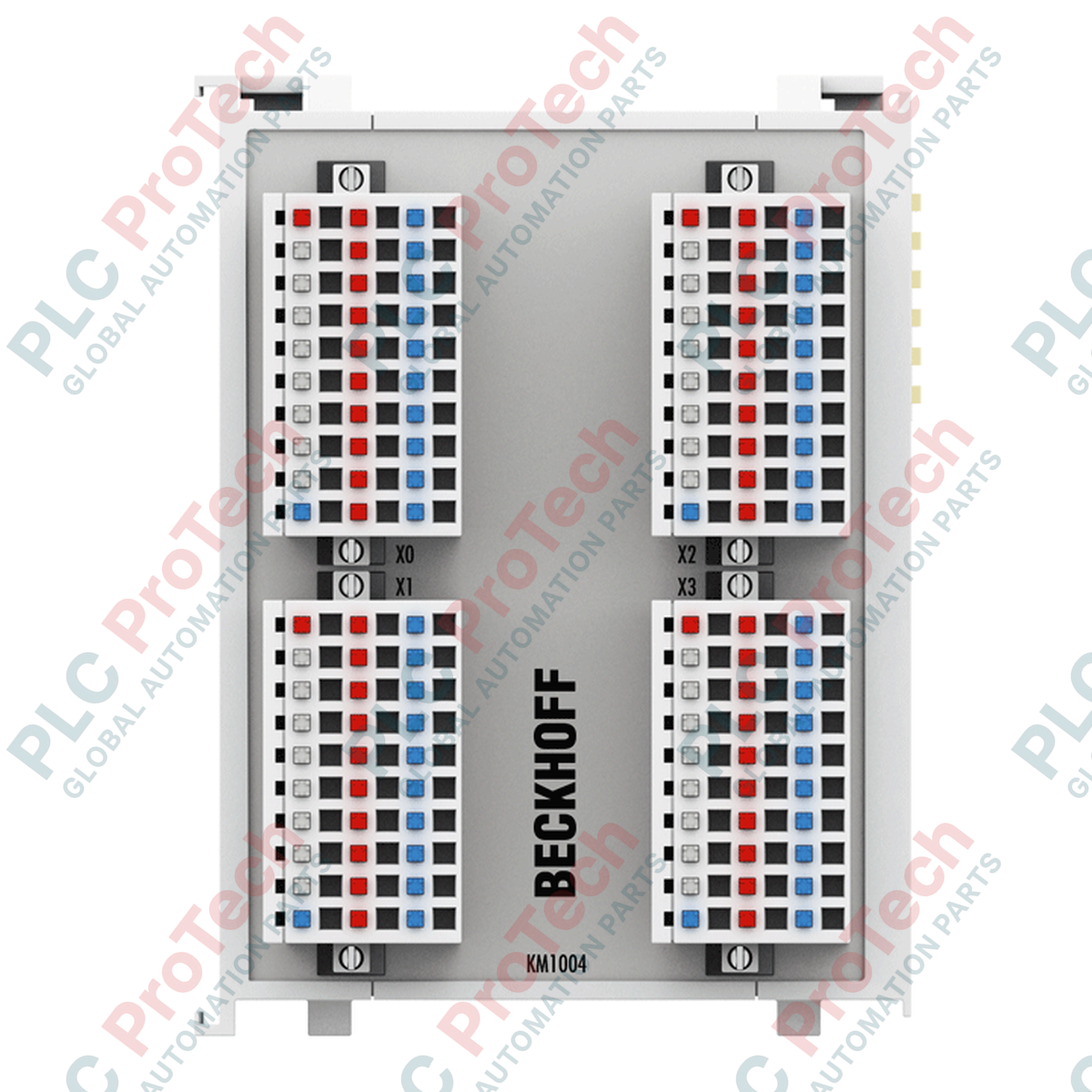

برای بهینه‌سازی چیدمان‌های حسگری گسسته با تراکم بالا، Beckhoff KM1004-0001، ۳۲ کانال ورودی دیجیتال را در یک رابط ترمینال باس پلاگین جای می‌دهد. این ماژول جمع‌وجور به‌عنوان ایزولاتور الکتریکی عمل میکند و سیگنال‌های کنترلی میدانی ۲۴ ولت DC را از حسگرهای مجاورتی، کلیدها و کنتاکتهای محدودکننده به تصویر پردازشی K-bus مرکزی منتقل میکند. Beckhoff KM1004-0001 با بهره‌گیری از فناوری اتصال تک‌سیمه و طراحی ماژولار پلاگین، حجم سیم‌کشی میدانی را به حداقل می‌رساند و در عین حال نظم تابلو را حفظ میکند.
| کد سفارش | روش اتصال | نشانگرهای وضعیت LED |
|---|---|---|
| KM1004-0000 | اتصال پلاگین (بدون هدر کانکتور ارسال میشود) | خیر |
| KM1004-0001 | کانکتور پلاگین ۱ سیمه (همراه محصول) | خیر |
| KM1004-0002 | کانکتور پلاگین ۱ سیمه (همراه محصول) | بله |
| KM1004-0004 | کانکتور پلاگین ۳ سیمه (همراه محصول) | بله |
| سازنده | Beckhoff |
| شماره قطعه / SKU | KM1004-0001 |
| تعداد ورودی‌ها | ۳۲ (۴ گروه ۸ کاناله) |
| ولتاژ نامی | ۲۴ ولت DC (-۱۵٪ / +۲۰٪) |
| ولتاژ سیگنال «۰» | -۳ تا +۵ ولت |
| ولتاژ سیگنال «۱» | ۱۵ تا ۳۰ ولت |
| زمان فیلتر ورودی | معمولاً ۳٫۰ میلی‌ثانیه |
| جریان ورودی | معمولاً ۵ میلی‌آمپر |
| مصرف جریان K-Bus | معمولاً ۳ میلی‌آمپر |
| مصرف جریان کنتاکتهای تغذیه | ندارد (کنتاکتهای تغذیه پیاده‌سازی نشده‌اند) |
| ایزولاسیون الکتریکی | ۵۰۰ ولت (K-bus / پتانسیل میدان) |
| عرض بیت تصویر فرایند | ۳۲ ورودی |
| سطح مقطع اتصال | ۰٫۰۸ تا ۱٫۵ میلی‌متر مربع (تک‌رشته یا افشان) |
| طول لخت‌کردن سیم | ۸ میلی‌متر |
| ابعاد (W × ارتفاع × عمق) | ۷۵ میلی‌متر × ۱۰۰ میلی‌متر × ۵۵ میلی‌متر |
| دمای کاری | ۰ تا +۵۵ درجه سانتی‌گراد |
| دمای نگهداری | -۲۵ تا +۸۵ درجه سانتی‌گراد |
| رطوبت نسبی | ۹۵٪ بدون میعان |
| کلاس حفاظتی | IP20 |
| انطباق با استانداردها | EN 61131-2 Type 1, EN 60068-2-6, EN 60068-2-27 |
| وزن محاسبه‌شده برای ارسال | 0.20 kg (با احتساب بلوک مونتاژ پلاگین) |
KM1004-0001 از نظر عملکرد با KM1004-0000 یکسان است، با این تفاوت که همراه با سرسوکت‌های مادگی ۱ سیمه سازگار ZS2001-0001 از کارخانه عرضه میشود. برای پیکربندی‌هایی که به عیب‌یابی دیداری مستقیم روی سطح ترمینال نیاز دارند، KM1004-0002 گزینه جایگزین فیزیکی مستقیمی است که LEDهای داخلی برای ردیابی وضعیت دارد. صفحات اتصال ماژولار را میتوان بدون تغییر فضای فیزیکی اشغال‌شده توسط سیستم، بهصورت داغ با همان واحد پایه تعویض کرد.
توجه داشته باشید که KM1004-0001 کنتاکتهای برق یکپارچه ندارد. حسگرهای سمت میدان نمی‌توانند پتانسیل مثبت یا حلقه‌های اتصال زمین را مستقیماً از اتصالات عبوری داخلی ترمینال دریافت کنند. در صورت استفاده از حسگرهای میدانی چندسیمه، توزیع‌کننده‌های پتانسیل خارجی (مانند KL9100) باید در کنار ماژول نصب شوند تا پتانسیل مرجع را تأمین کنند. همچنین، همیشه حاشیه مصرف برق K-bus را در پیکربندی کوپلر سیستم در نظر بگیرید تا از افت ولتاژ جلوگیری شود.
هنگام مونتاژ بلوک سرسوکت ZS2001-0001، طول لخت‌کردن سیم را دقیقاً ۸ میلی‌متر در نظر بگیرید. سیمهای چندرشته‌ای بدون وایرشو را با دقت نصب کنید تا رشته‌های سرگردان داخل سرسوکت متراکم، پایه‌های ترمینال مجاور را به هم وصل نکنند. برای جلوگیری از تداخل خازنی در نصب‌های پرتعداد، سیمهای سیگنال دیجیتال ۲۴ ولت DC را از مسیرهای برق ۲۳۰/۴۰۰ ولت AC جدا نگه دارید.
هشدار مهم:
پیش از نصب، جداسازی یا سیم‌کشی این ماژول ترمینال، برق میدانی ۲۴ ولت DC و مدارهای برق اولیه K-bus را قطع کنید. کار با سیستم‌های برق‌دار می‌تواند باعث ایجاد جهش‌های نویز فرکانس بالا، آسیب به رابط‌های حالت‌جامد K-bus یا حرکت ناخواسته دستگاه شود.
