BECKHOFF

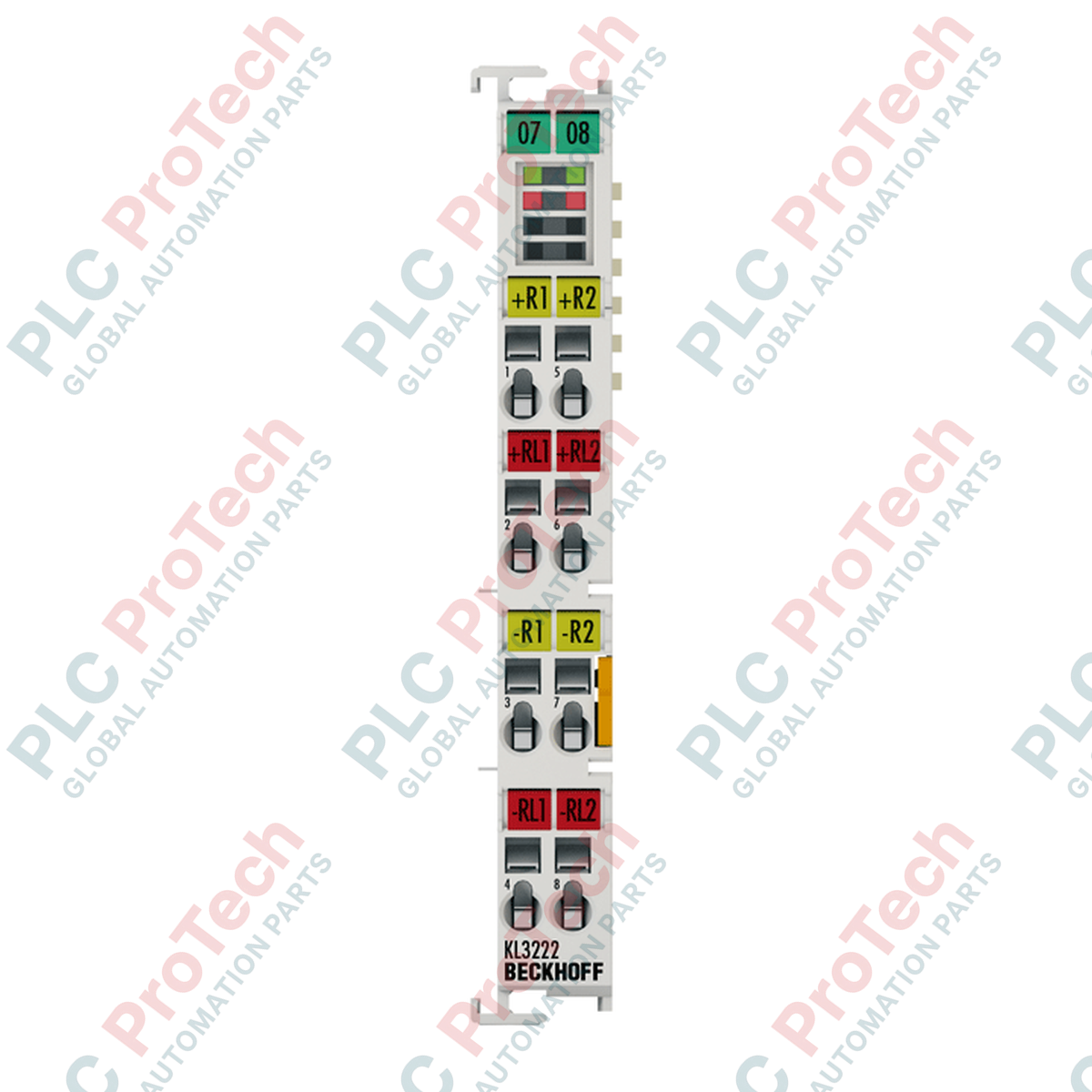

ترمینال باس Beckhoff KS3222، ورودی آنالوگ ۲ کاناله

SKU KS3222

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF

  • شماره محصول: KS3222

  • کشور سازنده:آلمان

  • نوع محصول: ماژول‌های ورودی آنالوگ

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 70g

  • ابعاد: ۱۲ میلی‌متر × ۱۰۰ میلی‌متر × ۶۸ میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

دریافت اندازه‌گیری‌های دقیق دما در محیط‌های اتوماسیون صنعتی مستقیماً توسط Beckhoff KS3222 انجام می‌شود؛ ترمینال ورودی آنالوگ دوکاناله‌ای که برای حسگرهای مقاومتی طراحی شده است. Beckhoff KS3222 امکان اتصال مستقیم دماسنج‌های مقاومتی، ازجمله حسگرهای Pt100، Pt1000، Ni100 و Ni1000 را با بهره‌گیری از فناوری اتصال 4 سیمه بسیار پایدار فراهم می‌کند تا خطاهای ناشی از مقاومت سیم حذف شوند. این ترمینال دارای سطح سیم‌کشی قابل اتصال است و به همین دلیل برای تابلوهای کنترل ماژولار مبتنی بر سیستم K-bus شرکت Beckhoff، نگهداری آسانی دارد. این ماژول با قابلیت داخلی تشخیص مدار باز و فیلتر اختصاصی 50 Hz، یکپارچگی قابل‌اعتماد سیگنال و تبدیل دما با وضوح بالا را در محیط‌های صنعتی سخت تضمین می‌کند.

ویژگی‌ها

  • ورودی دوکاناله: از دو حسگر مستقل RTD یا اندازه‌گیری مقاومت پشتیبانی می‌کند.
  • سطح سیم‌کشی قابل اتصال: محفظه سری KS امکان اتصال یا جداکردن آسان ترمینال‌بلوک‌های ازپیش‌سیم‌کشی‌شده را برای راه‌اندازی و نگهداری سریع فراهم می‌کند.
  • فناوری اتصال 4 سیمه: خطاهای اندازه‌گیری ناشی از مقاومت سیم را به حداقل می‌رساند و دقت را در مسیرهای طولانی کابل افزایش می‌دهد.
  • سازگاری گسترده با حسگرها: اتصال مستقیم اندازه‌گیری‌های Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120، Ni1000، KTY و پتانسیومتر.
  • رقومی‌سازی با وضوح بالا: وضوح 0.01 degC به‌ازای هر رقم و زمان تبدیل معمول سریع 50 ms را فراهم می‌کند.
  • ایزولاسیون الکتریکی مطمئن: ایزولاسیون الکتریکی 500 V بین K-bus و کانال‌های سیگنال فراهم می‌کند.
  • دارای گواهی برای محیط‌های خطرناک: نشانه‌گذاری ATEX Zone 2 Ex (II 3 G Ex nA IIC T4 Gc) برای محیط‌های انفجاری.

کاربردها

  • کنترل دقیق دما: عملیات عملیات حرارتی، فراوری پلاستیک و پایش کوره‌های صنعتی.
  • مهندسی فرایند: کارخانه‌های فراوری مواد شیمیایی که به دریافت دما با گواهی ATEX نیاز دارند.
  • اتوماسیون تهویه مطبوع و اقلیم: پایش محیطی در مراکز داده و تأسیسات ذخیره‌سازی.
  • مهندسی مکانیک: حسگری یکپارچه برای اندازه‌گیری دمای سیم‌پیچ‌های موتور، یاتاقان‌ها و سامانه‌های هیدرولیک.

مشخصات فنی

پارامتر مشخصات فنی
سازنده Beckhoff
مدل KS3222
تعداد ورودی‌ها 2
فناوری / اتصال اتصال 4 سیمه
منبع تغذیه از طریق K-bus
مصرف جریان K-Bus معمولاً 60 میلی‌آمپر
حسگرهای سازگار Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120، Ni1000، KTY، مقاومت (10 اهم تا 1.2/5 کیلو‌اهم)
محدوده اندازه‌گیری (Pt) -200 تا +850 درجه سانتی‌گراد
محدوده اندازه‌گیری (Ni) -60 تا +250 درجه سانتی‌گراد
زمان تبدیل معمولاً 50 میلی‌ثانیه
جریان اندازه‌گیری معمولاً 0.5 میلی‌آمپر
تفکیک‌پذیری 0.01 درجه سانتی‌گراد به‌ازای هر رقم
خطای اندازه‌گیری 0.1 درجه سانتی‌گراد در دمای محیط 40 درجه سانتی‌گراد (4 سیمه، Pt100، فیلتر 50 هرتز)
ایزولاسیون الکتریکی 500 ولت (K-bus / ولتاژ سیگنال)
عرض بیت تصویر فرایند ورودی: 2 x داده 16 بیتی (2 x کنترل/وضعیت 8 بیتی، اختیاری)
عیب‌یابی تشخیص مدار باز / قطعی سیم
دمای کار 0 تا +55 درجه سانتی‌گراد (بدون چگالش، رطوبت نسبی 95٪)
دمای نگهداری -25 تا +85 درجه سانتی‌گراد
درجه حفاظت IP20
تأییدیه‌ها CE، UL، ATEX (II 3 G Ex nA IIC T4 Gc)
جنس بدنه پلی‌کربنات، نصب روی ریل DIN (35 میلی‌متر، EN 60715)
ابعاد (W x ارتفاع x عمق) 12 میلی‌متر x 100 میلی‌متر x 68 میلی‌متر
وزن خالص 0.07 کیلوگرم
وزن بسته‌بندی 2.00 کیلوگرم

مشخصات اتصال سیم‌کشی

روش اتصال گیره کششی قابل جداشدن (عملکرد فنری با پیچ‌گوشتی)
سطح مقطع سیم مفتولی 0.08 تا 1.5 میلی‌متر مربع (AWG 28 تا 16)
سطح مقطع سیم افشان 0.08 تا 1.5 میلی‌متر مربع (AWG 28 تا 16)
سطح مقطع سیم افشان ریز 0.14 تا 1.5 میلی‌متر مربع (AWG 26 تا 16)
طول لخت‌کردن سیم 9 تا 10 میلی‌متر
حداکثر جریان بار کنتاکت تغذیه 10 آمپر

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

KS3222 از نظر عملکرد کاملاً با KL3222 استاندارد Beckhoff یکسان است. تفاوت ساختاری اصلی در رابط اتصال است: KS3222 دارای سطح سیم‌کشی قابل جداشدن است که امکان جداسازی کانکتور ترمینال را بدون جدا کردن سیم‌کشی میدانی فراهم می‌کند. این ویژگی زمان ازکارافتادگی هنگام تعویض فیزیکی ماژول را به حداقل می‌رساند. این ترمینال به بک‌پلین استاندارد K-bus نیاز دارد و بدون تغییر کد PLC یا پیکربندی‌های TwinCAT، به‌راحتی با هر کوپلر باس سری BK یا BC شرکت Beckhoff یکپارچه می‌شود.

اشتباهات کاربردی و نکات مهندسی

برای اطمینان از اندازه‌گیری‌های دقیق تا 0.01 درجه سانتی‌گراد، جریان اندازه‌گیری معمولاً در مقدار پایین 0.5 mA نگه داشته می‌شود. این محدودیت طراحی برای به حداقل رساندن خودگرمایی حسگرهای RTD با جرم کم (مانند Pt100) در محیط اندازه‌گیری ضروری است. بااین‌حال، چون جریان اندازه‌گیری پایین است، مسیر سیگنال در برابر تداخل الکترومغناطیسی فرکانس‌بالا آسیب‌پذیرتر است. هنگام عبور دادن سیم‌کشی RTD از همان سینی کابلِ درایوهای فرکانس متغیر (VFD) یا بارهای القایی سنگین، برای جلوگیری از افت کیفیت سیگنال باید از کابل‌های زوج به‌هم‌تابیده شیلددار (STP) استفاده کنید.

نکات راه‌اندازی و سیم‌کشی

هنگام پیکربندی KS3222 در TwinCAT (2.x یا 3.x)، نوع حسگر باید با تنظیمات رجیستر ترمینال مطابقت داشته باشد. تنظیم پیش‌فرض کارخانه برای حسگرهای Pt100 بهینه شده است. اگر از حالت‌های Ni100 یا پتانسیومتر استفاده می‌کنید، پیش از قرار دادن حلقه در حالت کنترل خودکار، پیکربندی را از طریق ارتباط رجیستری انجام دهید (برای مثال، با استفاده از نرم‌افزار KS2000 یا بلوک‌های PLC). برای پیکربندی چهار سیمه، مطمئن شوید هر چهار پین مستقیماً در محل المان حسگر RTD به‌درستی جامپر شده‌اند، نه در ترمینال بلوک تابلو کنترل؛ این کار مقاومت سیم‌های رابط را کاملاً جبران می‌کند.

دستورالعمل‌های نصب

هشدار بسیار مهم

پیش از نصب، جدا کردن یا سیم‌کشی هر ترمینال باس، برق اصلی دستگاه میدانی و کوپلر باس را قطع کنید. قطع نکردن کامل برق مجموعه ممکن است باعث بروز خطاهای تشخیصی غیرمنتظره در صفحه پشتی K-bus یا آسیب دیدن قطعات الکترونیکی ظریف داخلی ترمینال‌های مجاور شود.

1
هم‌راستایی ریل DIN: KS3222 را روی ریل DIN با عرض 35 mm (EN 60715) قرار دهید. دستگاه را در امتداد ریل بلغزانید تا راهنماهای جانبی زبانه‌دار آن به‌طور ایمن در ترمینال مجاور قفل شوند.
2
قفل مکانیکی: مجموعه ترمینال را محکم به سمت ریل DIN فشار دهید تا صدای درگیر شدن ضامن قفل آزادکننده نصب را بشنوید. پایداری مکانیکی را بررسی کنید.
3
بلوک سیم‌کشی قابل اتصال: بلوک دوشاخه KS که سیم‌کشی آن از پیش انجام شده است را داخل رابط محفظه قرار دهید و پیش از فشردن آن تا انتها، از هم‌راستایی فیزیکی آن مطمئن شوید. سیم‌ها را با گیره‌های فنری و یک پیچ‌گوشتی دوسوی استاندارد محکم کنید.
4
اتصال شیلد به زمین: شیلدهای کابل حسگر را به یک شینه زمین اختصاصی با امپدانس پایین وصل کنید که نزدیک نقطه ورود به تابلو کنترل قرار دارد تا نویز الکترومغناطیسی به حداقل برسد.

FAQ

تفاوت اصلی بین Beckhoff KS3222 و KL3222 چیست؟

KS3222 دارای بخش سیم‌کشی قابل‌جداشدن است؛ بنابراین هنگام تعمیر و نگهداری سخت‌افزار، کابل‌های میدانی می‌توانند به ترمینال‌بلوک جداشدنی متصل بمانند، درحالی‌که KL3222 ترمینال‌های فشاری دائمی و غیرقابل‌جداشدن دارد.

آیا می‌توانم از حسگرهای RTD دو سیمه یا سه سیمه با KS3222 استفاده کنم؟

KS3222 برای اتصالات چهار سیمه بهینه شده است تا حداکثر دقت اندازه‌گیری را ارائه دهد. حسگرهای دو سیمه و سه سیمه را هم می‌توان با پل‌زدن بین ترمینال‌های بلااستفاده متصل کرد، اما این کار جبران مقاومت خط را غیرفعال می‌کند و ممکن است دقت را کاهش دهد.

KS3222 به‌صورت پیش‌فرض از چه نوع حسگرهایی پشتیبانی می‌کند؟

این ترمینال از حسگرهای RTD از نوع Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120 و Ni1000 و همچنین حسگرهای KTY و مقاومت‌های خطی/پتانسیومترهای تا 5 کیلو‌اهم پشتیبانی می‌کند.

آیا KS3222 به کالیبراسیون نرم‌افزاری خارجی نیاز دارد؟

خیر. این ترمینال هنگام تولید کالیبره می‌شود. بااین‌حال، پیکربندی نوع حسگر و فیلترها باید در کنترلر با استفاده از TwinCAT یا از طریق برنامه‌نویسی رجیستر با KS2000 تنظیم شوند.
