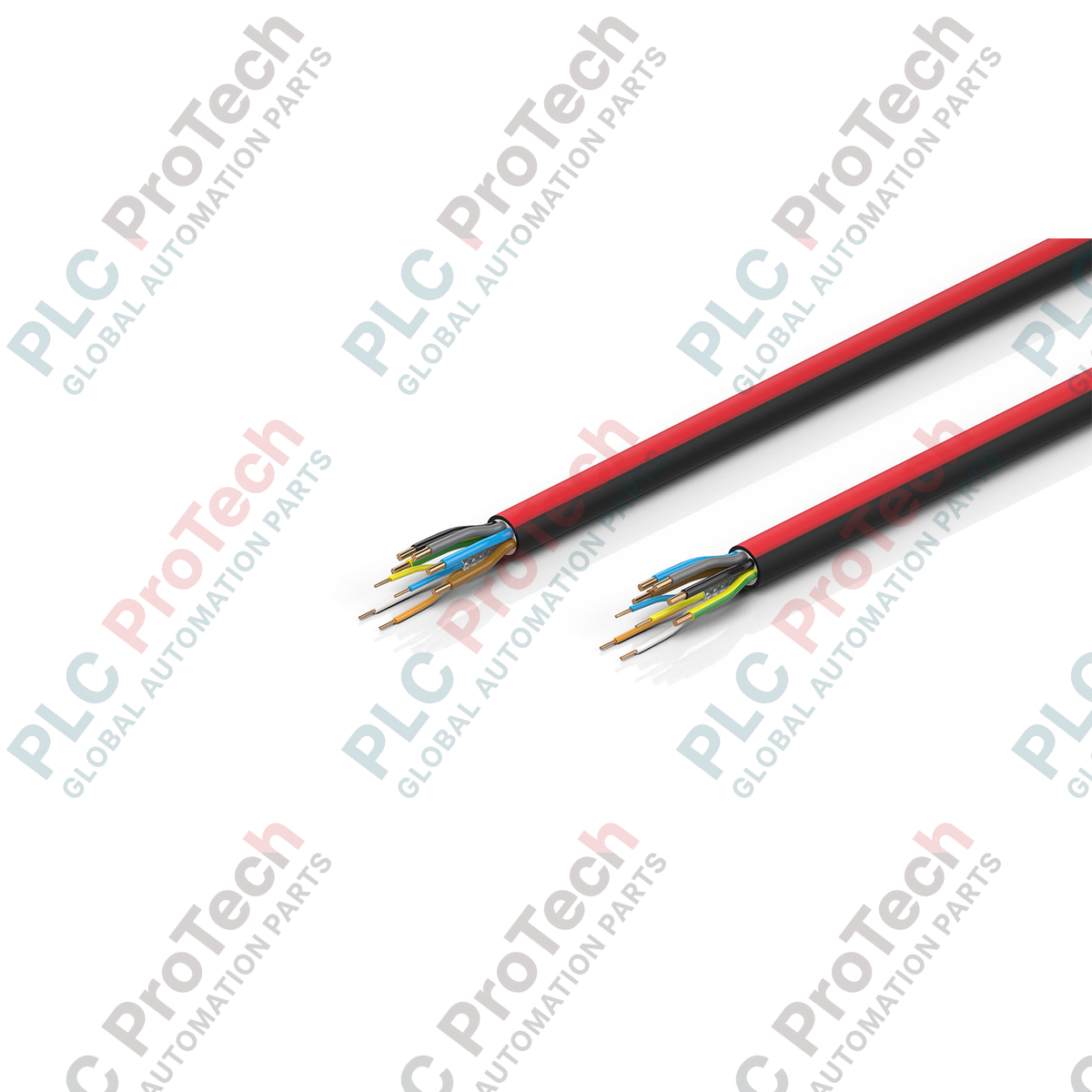

کابل Beckhoff ZB7203-0250 که برای کاربردهای صنعتی حرکتی با چرخه کاری سنگین طراحی شده است، فناوری EtherCAT P را برای توزیع همزمان دادههای ارتباطی EtherCAT و منابع تغذیه کمکی در یک ساختار بدون شیلد بهکار میگیرد. این کابل بادوام دارای روکش بیرونی PUR (پلییورتان) مقاومی است که برای تحمل خمش دینامیک پیوسته در تأسیسات مجهز به زنجیر کابل طراحی شده است. این طراحی با ترکیب چهار خط داده اترنت و پنج هادی اختصاصی توان، سیمکشی میدانی را سادهتر میکند، وزن کلی سامانه را کاهش میدهد و فضای موردنیاز مدیریت کابل را در چیدمان ماشینآلات خودکار به حداقل میرساند.
| پارامتر | مقدار مشخصه |
|---|---|
| تولیدکننده | Beckhoff |
| شماره مدل | ZB7203-0250 |
| نوع محصول | کابل EtherCAT P (بدون شیلد کلی) |
| سطح مقطع اترنت | ۱ × ۴ × ۰٫۳۴ میلیمترمربع (AWG 22) |
| سطح مقطع توان | 5 x 1.5 mm2 (AWG 16) |
| جنس روکش | PUR (پلییورتان) |
| قطر خارجی کابل | ۱۱٫۰ میلیمتر (+/- ۰٫۲ میلیمتر) |
| رنگ روکش | مشکی (RAL 9005) با نوار زرد (RAL 1003) |
| مناسب برای حرکت دینامیک | سازگار با زنجیر کابل |
| وزن حمل | ۲ کیلوگرم |
| گروه هادی داخلی | سطح مقطع سیم / استاندارد | تخصیص عملکرد / مدار |
|---|---|---|
| زوج هسته اترنت (داده) | ۴ × ۰٫۳۴ میلیمترمربع (AWG 22) | انتقال سیگنال پرسرعت EtherCAT |
| هادیهای برق | 5 x 1.5 mm2 (AWG 16) | تغذیه برق کمکی سیستم 24V DC (Us) و تغذیه برق تجهیزات جانبی (Up) |
این کابل EtherCAT P بهطور خاص برای کار در گرههای شبکه استاندارد Beckhoff EtherCAT P طراحی شده است. کدگذاری مکانیکی آن از ورود نادرست به درگاههای استاندارد Ethernet/EtherCAT (غیر P) جلوگیری میکند. اطمینان حاصل کنید که این کابل را فقط با کانکتورهای M8/M12 EtherCAT P دارای آرایش پین سازگار با ساختار استفاده میکنید.
هنگام عبور دادن این کابل در زنجیرههای کابل متحرک، همیشه حداقل شعاع خمشی برابر با 10 برابر قطر خارجی را طراحی کنید تا از شکستگی داخلی هادیها جلوگیری شود. مطمئن شوید هنگام نصب هیچ پیچش محوری وجود نداشته باشد و از بستن بیش از حد کابل با بست کمربندی درون حامل زنجیره خودداری کنید؛ زیرا این کار میتواند به جابهجایی هستهها منجر شود.
برای اتصالات قابلاعتماد، از کانکتورهای مونتاژ میدانی مطابق با مشخصات Beckhoff استفاده کنید. به نشانگرهای طول لختکردن روکش دقت زیادی داشته باشید: نمایان شدن بیش از حد مس در هستههای برق 1.5 mm2 یا خطوط داده 0.34 mm2 میتواند سد عایقی را تضعیف کند و در محیطهای عملیاتی مرطوب باعث نشتی فاز به زمین شود.
هشدار حیاتی
پیش از اقدام به نصب، لختکردن یا اتصال کانکتورها، همه منابع برق تغذیهکننده گرههای توزیع EtherCAT P را ایزوله و بیبرق کنید. ایزولهسازی ناقص سیستمها میتواند بهدلیل گذرای اتصال در حالت روشن، موجب برقگرفتگی شدید، آسیب به تجهیزات یا اختلال در سیستم ارتباطی شود.
مسیر و طول کابل را بررسی کنید و درون زنجیره کابل، حاشیه حلقه ایمنی پویا در نظر بگیرید تا کشش مکانیکی سازه جذب شود.
روکش بیرونی PUR را با استفاده از ابزارهای کالیبرهشده برای لختکردن روکش مدور جدا کنید و از ایجاد هرگونه بریدگی یا شیار ساختاری روی عایق زیرین هادیها خودداری کنید.
سیمهای مجزای داده و برق را به پینهای مشخصشده در کانکتورهای صنعتی پلاگین EtherCAT P متصل کنید و برای کاهش نویز، تاب سیمها را نزدیک ترمینال اتصال حفظ کنید.
برای حفظ آببندی محیطی و ایجاد مهار مکانیکی کشش، مهره گلند جفتشونده را تا حد گشتاور مشخصشده توسط سازنده سفت کنید.
Global Express Shipping
Returns & Warranty
تولیدکننده: BECKHOFF
شماره محصول: ZB7203-0250
کشور سازنده:آلمان
نوع محصول: کابلهای EtherCAT P
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: 1 × 4 × 0.34 میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
